Настройка непрямой связи PtP

Специалист
Задать вопрос

Хорошо установленное повторяющее PTP соединение способно поддерживать пропускную способность в 75 МБ/сек , если устройством повторения является Ubiquiti Rocket Titanium, и 50 МБ/сек для других устройств.
Т.к. это Layer-2 Transparent Bridge, он работает как очень длинный Ethernet провод.

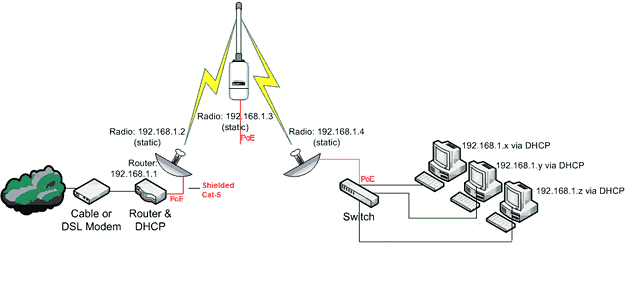

Layer-2 Transparent Bridge

Пошаговая инструкция:

  • 1. Предполагается, что ваше устройство настроено по умолчанию. Восстановите заводские настройки перед тем, как продолжить. Это критично, особенно если возникнет неполадка.
  • 2. На компьютере с ОС Windows 7 или Mac настроенном на 192.168.1.x подсеть, подключитесь к устройству через Ethernet провод. Вам не потребуется переходный кабель.
  • 3. Через браузер зайдите на 192.168.1.20 для доступа к консоли управления.
  • 4. Введите имя и пароль ubnt/ubnt.

Для передатчика «192.168.1.2»:

  • A. Выберите |Wireless| и смените только:
    • • Режим: Station
    • • WDS: [X] Enable
    • • Нажмите [Change]
  • B. Выберите |Network| и смените только:
    • • IP адрес: 192.168.1.2
    • • Нажмите [Change]
  • C. Нажмите [Apply]

Готово.

Для передатчика «192.168.1.3»:
Повторите 1-4 шаги, замтем...

  • D. Выберите |Wireless| и смените только:
    • • Режим: Access Point
    • • WDS: [X] Enable
    • • Нажмите [Change]
  • E. Выберите |Network| и смените только:
    • • IP адрес: 192.168.1.3
    • • Нажмите [Change]
  • F. Нажмите [Apply]

Готово.

Для передатчика «192.168.1.4»:

  • G. Выберите |Wireless| и смените только:
    • • Режим: Station
    • • WDS: [X] Enable
    • • Нажмите [Change]
  • H. Выберите |Network| и смените только:
    • • IP адрес: 192.168.1.4
    • • Нажмите [Change]
  • I. Нажмите [Apply]

Готово.

Для провода/DSL модема используйте рисунок выше:

  • J. Перезапустите модем перед использованием.
  • Готово.

    Примечание:

    • 1. Используйте Ubiquiti ToughCable Pro защищенную витую пару между PoE адаптером и передатчиком. Если передатчик расположен рядом с VHF пейджером, FM или TV трансмиттером, используйте Ubiquiti ToughCable Carrier провод.
    • 2. Защитите ваши передатчики. Смените имя пользователя и пароль для администратора через консоль управления:
      • • Выберите |System| tab > System Accounts
      • • Administrative Username [смените]
      • • Наведите на «Change Password» и смените пароль
      • • Нажмите [Change] затем [Apply]
    • 3. Защитите беспроводной сигнал. Зашифруйте подключение через консоль управления:
      • • Выберите |Wireless| tab > Wireless Security
      • • Security > WPA2-AES
      • • WPA Preshared Key: введите длинный пароль и запомните его
      • • Нажмите [Change] затем [Apply]
    • 4. Вы можете заменить «Switch» на то, что Вы хотите подключить в режиме «мост», включая SOHO Wi-Fi роутер! Помните, что эта конфигурация работает как Cat-5 провод.
