Настройка PoE моста

Специалист
Задать вопрос

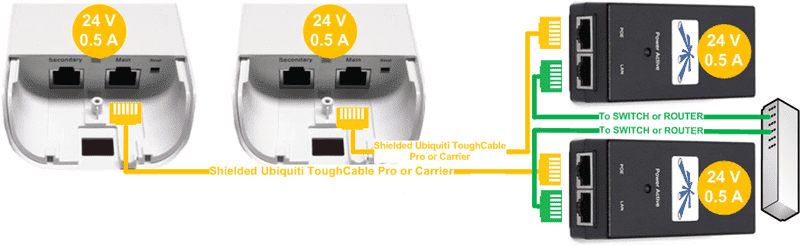

Вариант A. — (Стандартный) Два устройства, два PoE (требуется свитч или роутер).

Два устройства, два PoE

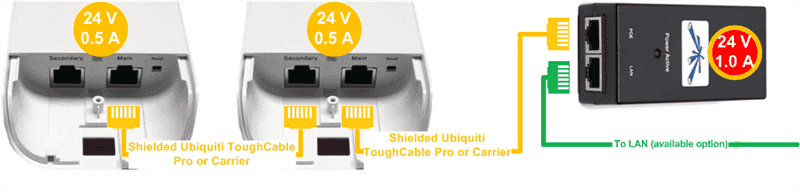

Вариант B. — (PoE сквозное) Два устройства, один PoE.

Примечание: Это возможно только, когда UBNT устройство имеет второй Ethernet порт для активации. При включении, устройство позволяет PoE проводить питание через главный порт к вторичному, таким образом питая дополнительное устройство. Из консоли AirOS, выберите |Advanced| > Advanced Ethernet Settings > PoE Passthrough: [X] Enable.
Два устройства, один PoE

Вариант B1. — (PoE связь) Два независимых устройства, один PoE.

Этот вариант похож на вариант B, однако с еще одной дополнительной функцией. Если вначале включить радио через вторичный порт, а не через главный, то питание следующего устройства не будет теряться при перезапуске первого устройства.
Примечание: Для этой конфигурации, НЕ включайте PoE Passthrough как указано в варианте B.

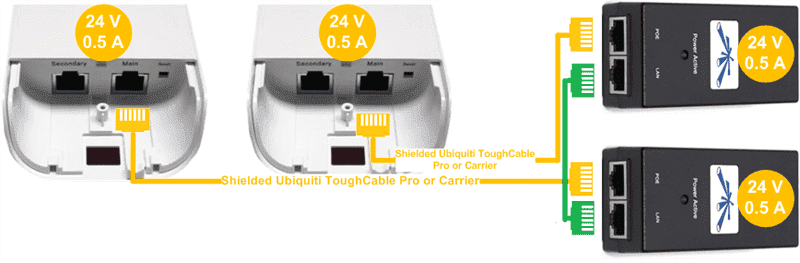

Вариант C. — (PoE Мост) Два устройства, два PoE.

Примечание: Не требуется свитч или роутер.
Два устройства, два PoE

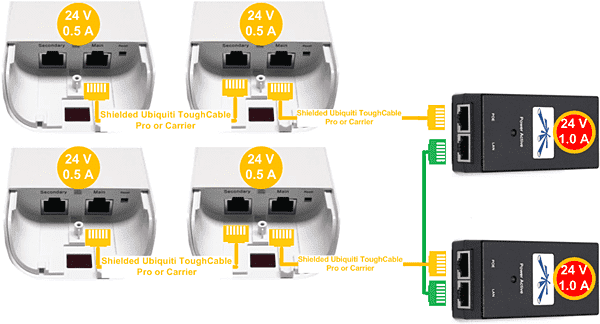

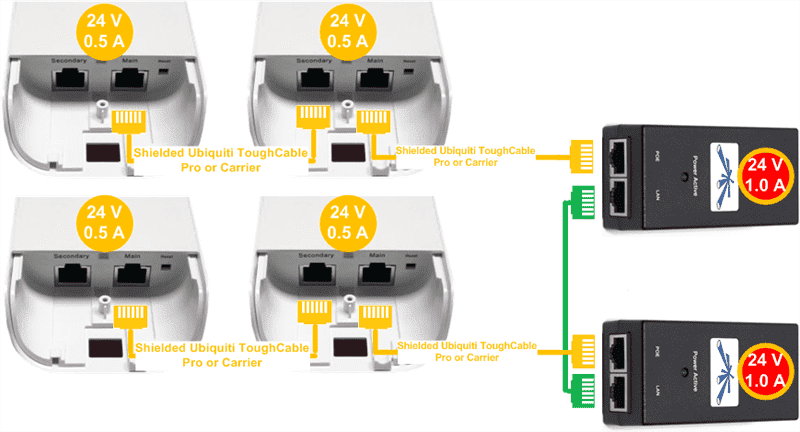

Вариант D. — (PoE мост или сквозная) Три или четыре устройства, два PoE.

Примечание: Это возможно только, когда UBNT устройство имеет второй Ethernet порт для активации. При включении, устройство позволяет PoE проводить питание через главный порт к вторичному, таким образом питая дополнительное устройство. Из консоли AirOS, выберите |Advanced| > Advanced Ethernet Settings > PoE Passthrough: [X] Enable.
Три или четыре устройства, два PoE
