Настройка кластера точки доступа Wi-Fi в режиме повторения AP WDS

Специалист
Задать вопрос

Читатели узнают как настроить устройства в режиме PtP «повторения». Этот режим известен как WDS Repeater, Repeater Setup, Repeater Bridge и т.п. Одна или две точки доступа работают вместе для расширения беспроводной сети. Этот режим добавит нестабильности (особенно, если кол-во точек доступа увеличится) и понизит пропускную способность на 50% за каждый переход. Два или более airMAX радио можно подключить в режиме WDS повторения для расширения сети и подключения точек доступа клиента.

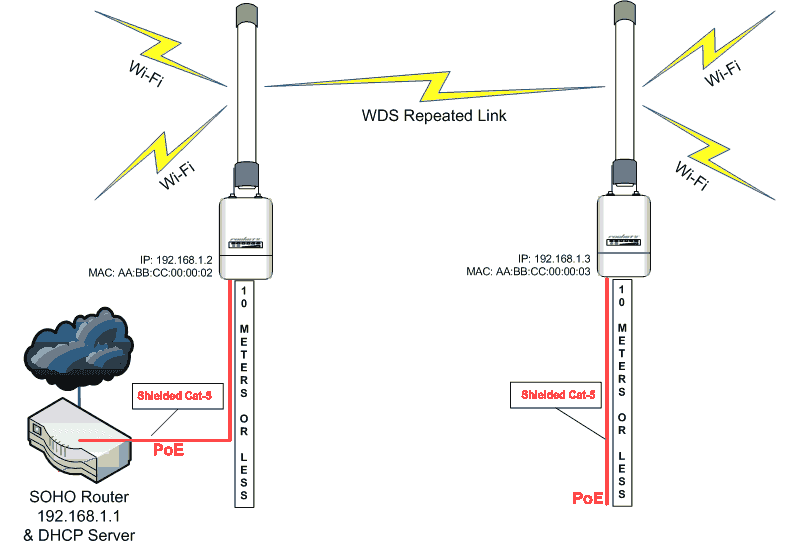

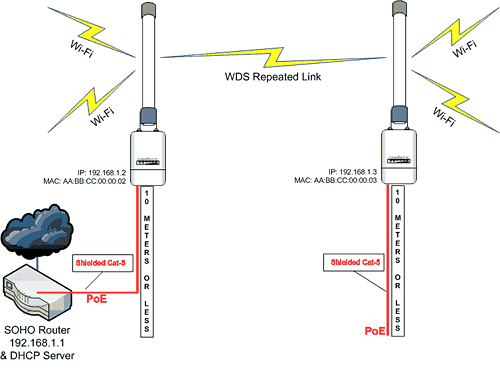

airMAX в режиме WDS повторения

Пошаговая инструкция:

  • 1. Предполагается, что ваше устройство настроено по умолчанию. Восстановите заводские настройки перед тем, как продолжить. Это критично, особенно если возникнет неполадка.
  • 2. На компьютере с ОС Windows 7 или Mac настроенном на 192.168.1.x подсеть, подключитесь к устройству через Ethernet провод. Вам не потребуется переходный кабель.
  • 3. Через браузер зайдите на 192.168.1.20 для доступа к консоли управления.
  • 4. Введите имя и пароль ubnt/ubnt.

Руководство по настройке (изменяйте ТОЛЬКО те параметры, которые тут указаны):

Доступ к airMAX радио:

  • 1. Предполагается, что ваше устройство настроено по умолчанию. Восстановите заводские настройки перед тем, как продолжить. Это критично, особенно если возникнет неполадка.
  • 2. На компьютере с ОС Windows 7 ил Mac настроенном на 192.168.1.x подсеть, подключитесь к устройству через Ethernet провод. Вам не потребуется переходный кабель.
  • 3. Через браузер зайдите на 192.168.1.20 для доступа к консоли управления.
  • 4. Введите имя и пароль ubnt/ubnt.

Настройте IP = 192.168.1.2 как показано выше:

  • A. Выберите |Wireless|, и смените только:
    • • Режим: AP-Repeater
    • • EDS Peers: AA:BB:CC:00:00:03 (Только для примера. Используйте реальный MAC адрес)
    • • Ширина канала: 20 MГц
    • • Частота: Выберите одно значение из списка. ПРИМЕЧАНИЕ: «Channel 1» = 2412, «Channel 6» = 2437, «Channel 11» = 2462
    • • Нажмите [Change]
  • B. Выберите |Network| и смените только:
    • • IP адрес: 192.168.1.2
    • • Нажмите [Change]
  • C. Выберите |Ubiquiti Logo|
    • • AirMax: [ ] enable (убрать галочку)
    • • Нажмите [Change] , нажмите [Apply]
  • Готово. Повторите шаги 1-4 для второго радио, затем продолжайте по шагам ниже.
  • Configure the radio labeled as IP = 192.168.1.2 above:
  • D. Выберите |Wireless| и смените только:
    • • Режим: AP-Repeater
    • • EDS Peers: AA:BB:CC:00:00:02 (Только для примера. Используйте реальный MAC адрес)
    • • Ширина канала: 20МГц
    • • Частота: Выберите ТУ ЖЕ частоту, что выбирали выше.
    • • Нажмите [Change]
  • E. Выберите |Network| и смените только:
    • • IP адрес: 192.168.1.3
    • • Нажмите [Change]
  • F. Выберите |Ubiquiti Logo|
    • • AirMax: [ ] enable (убрать галочку)
    • • Нажмите [Change] , нажмите [Apply]
    Готово.
  • При использовании кабеля/DSL модема:
  • G. Перезапустите модем перед использованием.
  • Готово.

Примечания

  • 1 - Защитите Вашу установку- смените аккаунт администратора
    • • Выберите |System| > System Accounts
    • • Administrative Username [смените имя с 'ubnt']
    • • Наведите на "Change Password" и смените пароль
    • • Нажмите [Change] затем [Apply]
  • 2 - Защитите Wi-Fi от неавторизованного использования (если Вы не используете открытую точку доступа)
    • • Выберите |Wireless| Tab > Wireless Security
    • • Security > WEP (это единственное шифрование, доступное в этом режиме)
    • • Preshared Key: [введите длинный пароль и запомните его]
    • • Нажмите [Change] затем [Apply]

Примечания

Рисунок ниже показывает 5 точек доступа, подключенных к одной центральной с функцией повторения.
5 точек доступа, подключенных к одной центральной с функцией повторения

Комментариев к теме: 2 Добавить комментарий
— Имя — Почта
символов набрано, макс. 1500
Сергей Д
10 Октября 2019, 3:35
Здравствуйте! У нас такая задача. На территории 3х2 км установить 75 видеокамер, распределив их на 21 точках (коммутатор TFORTIS PSW-1-45 WIFI (МЕДЬ+WIFI) + Точка доступа Ubiquiti NanoStation M2). Как лучше организовать прием на Всепогодную точку доступа Ubiquiti Rocket M2. Сколько одна Ubiquiti Rocket M2 может обслуживать точек Ubiquiti NanoStation M2
fAntom
23 Октября 2019, 15:04
Если airmax включен по документации до 120, если выключен до 60. Нужно еще учитывать какая пропускная способность получится. Но лучше максимальное количество на 2 разделить.
