Общие сведения:

Читатели узнают о разных протоколах 3-го уровня используемых для UAP.
Этот пример покажет конфигурации VLAN свитча для точек доступа UniFi. Он предназначен только для демонстрации, и опытные пользователи уже ознакомлены с тем, что описано ниже. Мы НЕ предлагаем Вам использовать эти настройки для вашей сети и НЕ оказываем поддержку, если ваша сеть вышла перестала работать из-за применения этих настроек. Предполагается, что читатель этого документа уже имеет представление о VLAN и свитчах. Помните, это только ПРИМЕР, внимательно ознакомьтесь с ним и убедитесь, ваши настройки изменены в соответствии с вашим оборудованием.

Применение

В этом примере мы соединим 4 разных свитча (Netgear, HP, Cisco, D-Link) и используем airRouter как DHCP сервер и шлюз к Интернет. Мы выбрали 4 различных бренда, чтобы показать совместимость UAP. Мы создадим 4 WLAN (vlan10_mgmt, vlan20_user, vlan30_finance, vlan40_guest) в 4 разных VLAN (10, 20, 30, 40) каждую. Чтобы все усложнить, мы не используем VLAN 1 по умолчанию, но выбрали VLAN 10 как непомеченный для переноса трафика управления(Management) точкой доступа UniFi. Для читателей должно быть просто сменить VLAN управления обратно с VLAN 10 на VLAN 1. UAP можно подключить в любой из этих свитчей, чтобы обеспечить подключение к беспроводной сети.

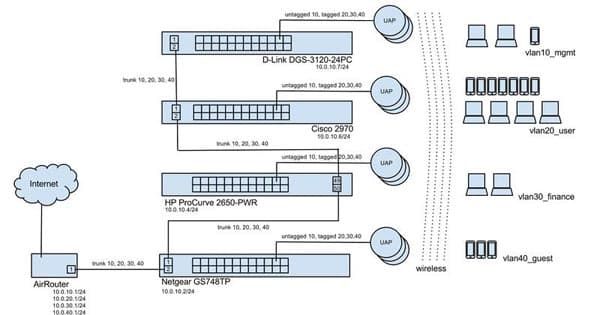

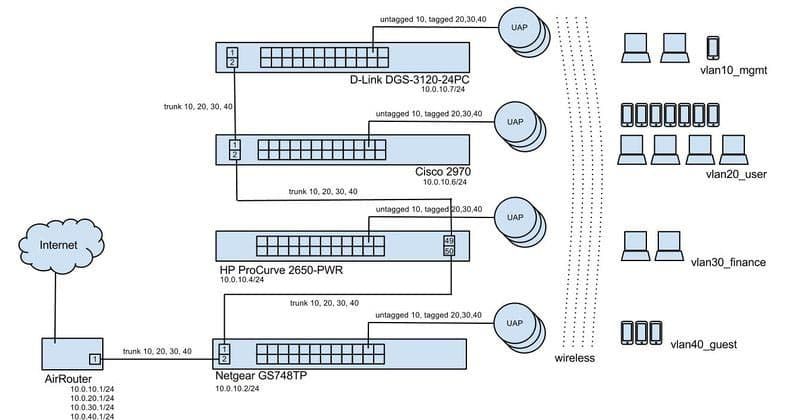

UniFi VLAN Network Diagram
VLAN связь между несколькими свитчами с airRouter (DHCP сервер) на вершине сети и UAP в конце сети, предоставляющая беспроводную связь пользователям.

Сеть VLAN & IP диапазон

  • • Управление(Management), VLAN 10, 10.0.10.x
  • • Пользователь(User), VLAN 20, 10.0.20.x
  • • Финансы(Finance), VLAN 30, 10.0.30.x
  • • Гость(Guest), VLAN 40, 10.0.40.x

Управление IP адресами

  • • airRouter 10.0.10.1
  • • Netgear GS748TP 10.0.10.2
  • • UniFi контроллер 10.0.10.3
  • • HP ProCurve 2650-PWR 10.0.10.4
  • • Cisco 2970 свитч 10.0.10.6
  • • D-Link DGS-3120-24PC 10.0.10.7

airRouter

  • 1. airRouter использует версию v5.5 или выше.
  • 2. Мы будем использовать airRouter в режиме SOHO Router для простоты. Мы будем использовать его как шлюз, NAT и DHCP сервер для всех VLAN. Мы не будем использовать его беспроводные возможности в примере, т.к. это не то, на что мы нацелены.
  • 3. Согласно руководству к airRouter, нужно подключить ноутбук к одному из портов. Поместите ноутбук и airRouter в одну подсеть. Затем можно настроить airRouter через браузер по IP адресу по умолчанию.
  • 4. Вкладка Сеть(«Network»)
  • 5. Установите Режим сети(Network Mode) на«SOHO Router»
  • 6. Выберите «Advanced» в режиме настроек(Configuration Mode)
  • 7. Настройте WAN в соответствии с вашим WAN подключением. В наших настройках я выбираю DHCP.
  • 8. Откройте Настройки LAN сети («LAN Network Settings»)
    • • IP адрес: 10.0.0.1 (мы не используем эту часть в примере)
    • • Маска сети: 255.255.255.0
    • • DHCP сервер: Разрешен
    • • Начало диапазона: 10.0.0.100
    • • Конец диапазона: 10.0.0.254
    • • Маска сети: 255.255.255.0
    • • Первичный DNS: x.x.x.x
    • • Вторичный DNS: 8.8.8.8
  • 9. Откройте «VLAN Network»
    • • Добавьте «LAN1», «10», «Management»
    • • Добавьте «LAN1», «20», «User»
    • • Добавьте «LAN1», «30», «Finance»
    • • Добавьте «LAN1», «40», «Guest»
  • 10. В «LAN Network Settings"
    • • Добавьте LAN «LAN1.10»
    • • Добавьте LAN «LAN1.20»
    • • Добавьте LAN «LAN1.30»
    • • Добавьте LAN «LAN1.40»
  • 11. Для LAN интерфейса LAN1.10
    • • IP адрес: 10.0.10.1
    • • Маска подсети: 255.255.255.0
    • • DHCP сервер: Разрешен
    • • Начало диапазона: 10.0.0.100
    • • Конец диапазона: 10.0.10.254
    • • Маска сети: 255.255.255.0
    • • DNS прокси: Разрешен
  • 12. Для LAN интерфейса LAN1.20
    • • IP адрес: 10.0.20.1
    • • Маска подсети: 255.255.255.0
    • • DHCP сервер: Разрешен
    • • Начало диапазона: 10.0.20.100
    • • Конец диапазона: 10.0.20.254
    • • Маска сети: 255.255.255.0
    • • DNS прокси: Разрешен
  • 13. Для LAN интерфейса LAN1.30
    • • IP адрес: 10.0.30.1
    • • Маска подсети: 255.255.255.0
    • • DHCP сервер: Разрешен
    • • Начало диапазона: 10.0.30.100
    • • Конец диапазона: 10.0.30.254
    • • Маска сети: 255.255.255.0
    • • DNS прокси: Разрешен
  • 14. Для LAN интерфейса LAN1.40
    • • IP адрес: 10.0.40.1
    • • Маска подсети: 255.255.255.0
    • • DHCP сервер: Разрешен
    • • Начало диапазона: 10.0.40.100
    • • Конец диапазона: 10.0.40.254
    • • Маска сети: 255.255.255.0
    • • DNS прокси: Разрешен

Netgear GS748TP

  • 1. Мы будем использовать порты 1 и 2. Порт подключен к airRouter и порт 1 к следующему свитчу.
  • 2. В этом примере мы резервируем порты 3- 12 для сервера. Иными словами, мы не будем менять настройки этих портов.
  • 3. Мы настроим порты 13-48 как порты нашей точки доступа. Они будут иметь неотмеченный VLAN 10 и отмеченные VLAN 20,30,40.
  • 4. При подключении ноутбука (постоянный IP 192.168.0.100.) к свитчу Netgear, я использую порт 1 с IP адресом и паролем по умолчанию.
  • 5. Мы помещаем сеть management в vlan 10, но не спешите настраивать management IP, сначала нужно убедиться, что порты настроены корректно.
  • 6. Перейдите в закладку «Switching» > «VLAN» панель.
  • 7. В «VLAN Configuration», создайте 4 VLAN (10 — Management, 20 — User, 30 — Finance, 40 — Gust).
  • 8. Перейдите в «Advanced» > «VLAN Membership».
  • 9. Для VLAN ID 10, мы выбираем порты 13-48, непомеченные для UniFi management трафика.
  • 10. Для VLAN ID 20, 30, 40, мы выбираем порты 13-48, помеченные для WLAN трафика.
  • 11. Для подключения портов 1 и 2, мы выбираем все помеченные VLAN.
  • 12. Т.к. по умолчанию VLAN для всех портов VLAN 1, мы меняем его на management vlan (10). Перейдите на «Advanced» > «Port PVID Configuration».
  • 13. Установите PVID портов 13- 48 на VLAN 10.
  • 14. Теперь можно настраивать management IP для свитча Netgear.
  • 15. Перейдите во вкладку «System», «IP Configuration» панель.
  • 16. Выберите"Static IP Address«, IP адрес «10.0.10.2», Маска подсети «255.255.255.0», Шлюз «10.0.10.1», Management VLAN ID «10». Нажмите «Apply». Учтите, что после нажатия «Apply», вы не сможете получить доступ к свитчу по адресу по умолчанию (текущая сессия будет завершена).
  • 17. Подключите [AirRouter] [LAN Port 1] ------ [Netgear GS748TP][Port 2].
  • 18. Теперь должен работать DHCP (предоставленный AirRouter).
  • 19. Смените IP ноутбука на DHCP и затем подключите его к порту 13 (или любому из диапазона 13 — 48). Ноутбук должен получить адрес 10.0.10.x.
  • 20. Теперь снова можно подключиться к свитчу (10.0.10.2) через браузер.
  • 21. Теперь можно сменить PVID портов 1- 12 на VLAN 10. Все 48 портов можно настраивать одновременно, так что не требуется настраивать PVID дважды, на это будет безопаснее. В случае неверной настройки портов мы все еще можем подключиться к свитчу Netgear.
  • 22. Все настроено, можно подключить точку доступа (в порты 13- 48) и настроить несколько SSID в разных VLAN.

UniFi контроллер

  • 1. Процесс адаптации описан в руководстве и FAQ, мы опустим эти описания.
  • 2. Для создания WLAN перейдите в «Settings» > «Wireless Networks» на контроллере.
  • 3. Создайте WLAN «vlan10_mgmt» (пример.), с безопасностью wpa-psk. НЕ настраивайте VLAN ID. Так как VLAN 10 уже является непомеченным на портах точки доступа, поэтому пусть свитч занимается настройкой.
  • 4. Создайте WLAN «vlan20_user» с открытой безопасностью (пример). На панели «Advanced», выберите «VLAN» и установите «Use VLAN ID» на значение 20.
  • 5. Создайте WLAN «vlan30_finance» с безопасностью PSK пример.). На панели «Advanced», выберите «VLAN» и установите «Use VLAN ID» на значение 30.
  • 6. Создайте WLAN «vlan40_guest» с открытой безопасностью (пример.) и выберите «Guest Policy». На панели «Advanced» выберите «VLAN» и установите «Use VLAN ID» на значение 40.
  • 7. Дождитесь, пока точка доступа получит настройки и 4 SSID будут работать.
  • 8. Используйте ноутбук для подключения к WLAN и проверьте, что он получил DHCP IP адрес.
    • • vlan10_mgmt 10.0.10.x
    • • vlan20_user 10.0.20.x
    • • vlan30_finance 10.0.30.x
    • • vlan40_guest 10.0.40.x
  • 9. Все настройки WLAN сделаны.

HP ProCurve 2650-PWR

  • 1. Мы добавим HP свитч в сеть.
  • 2. Так как многие порты 10/100, нужно создать связь между HP [порт 49 (Gigabit)] и свитчем Netgear [порт 1], и позволить точке доступа подключиться в порты 13-48. Мы также настроим порт 50 для связи, чтобы позже подключить в него свитч Cisco.
  • 3. Для первичной настройки обратитесь к руководству. Я временно подключаю свитч HP [порт 1] к airRouter [порт 3], чтобы получить IP и использовать его для управления свитчем.
  • 4. На страничке свитча HP, перейдите в меню «Configuration» > «VLAN Configuration» панель.
  • 5. Нажмите «ADD/REMOVE VLANs»
    • • VLAN название — management. 802.1Q VLAN ID — 10. «Add VLAN»
    • • VLAN название — user. 802.1Q VLAN ID — 20. «ADD VLAN»
    • • VLAN название — finance. 802.1Q VLAN ID — 30. «ADD VLAN»
    • • VLAN название — guest. 802.1Q VLAN ID — 40. «ADD VLAN»
  • 6. Нажмите «Configuration» > «VLAN Configuration», и увидите, что 4 VLAN были созданы.
  • 7. Нажмите «Modify» для VLAN 10.
  • 8. Для портов 49 и 50, которые мы планируем использовать для связи (для подключения к свитчу Netgear), смените Режим («MODE») на отмеченный. Нажмите «Apply».
  • 9. Для портов 13-48, которые мы планируем использовать для подключения точки доступа, смените Режим («MODE») на неотмеченный. Нажмите «Apply».
  • 10. Нажмите «Modify» для VLAN 20.
  • 11. Для портов 13 — 50, смените Режим («MODE») на отмеченный. Нажмите «Apply».
  • 12. Нажмите «Modify» для VLAN 30.
  • 13. Для портов 13 — 50, смените Режим («MODE») на отмеченный. Нажмите «Apply».
  • 14. Нажмите «Modify» для VLAN 40.
  • 15. Для портов 13 — 50, смените Режим («MODE») на отмеченный. Нажмите «Apply».
  • 16. Теперь можно настроить management IP адрес на VLAN 10.
  • 17. Перейдите в «Configuration» > «IP Configuration».
  • 18. Установите шлюз по умолчанию «10.0.10.1», VLAN «management», IP конфигурацию «Manual», IP адрес«10.0.10.4», Маску подсети «255.255.255.0». Нажмите «Apply» (Учтите, что связь прервется после нажатия «Apply»).
  • 19. Установите связь между свитчем HP [порт 49] и свитчем Netgear [порт 1].
  • 20. Помните, что ранее в конфигурации свитча Netgear мы уже настраивали порт 1 для связи.
  • 21. Отключите свитч HP от AirRouter.
  • 22. В браузере задайте новый management IP в URL.
  • 23. Теперь этот свитч настроен, и Вы можете подключить точку доступа в порты 13- 48 и контроллер адаптируется.

Cisco 2970

  • 1. Сбросьте настройки свитча на заводские и настройте свитч, используя консольный порт.
  • 2. Добавьтеь vlans:
    • 1. config t
    • 2. vlan 10
    • 3. exit
    • 4. vlan 20
    • 5. exit
    • 6. vlan 30
    • 7. exit
    • 8. vlan 40
    • 9. exit
  • 3. Мы собираемся сделать порт 1 и порт 2 портами связи для подключения других свитчей. Для портов 3 −24, можно подключить точку доступа:
    • 1. (config t)
    • 2. interface vlan 10
    • 3. ip address 10.0.10.6 255.255.255.0
    • 4. ip helper-address 10.0.10.1
    • 5. exit
    • 6. interface vlan 20
    • 7. ip helper-address 10.0.20.1
    • 8. exit
    • 9. interface vlan 30
    • 10. ip helper-address 10.0.30.1
    • 11. exit
    • 12. interface vlan 40
    • 13. ip helper-address 10.0.40.1
    • 14. exit
    • 15. interface range gigabitEthernet 0/1-2
    • 16. switchport trunk encapsulation dot1q
    • 17. switchport mode trunk
    • 18. switchport trunk allowed vlan 10,20,30,40
    • 19. exit
    • 20. interface range gigabitEthernet 0/3-24
    • 21. switchport trunk allowed vlan 10,20,30,40
    • 22. switchport trunk native vlan 10
    • 23. exit
  • 4. Все настройки сделаны, теперь можно подключить порт 2 к свитчу HP и подключить UAP в порты 3-24. Контроллер адаптируется к точке доступа.

D-Link DGS-3120-24PC

  • 1. Теперь мы добавим свитч D-Link в сеть.
  • 2. Порт 2 подключим к порту 1 свитча Cisco 2970 и создадим связь для VLAN трафика. Порты 3 — 24 мы будем использовать для точек доступа.
  • 3. Подключите ноутбук к порту 1, настройте IP и подсеть в соответствии с настройками свитча по умолчанию.
  • 4. Через браузер зайдите в настройки свитча, используя IP адрес, имя пользователя и пароль по умолчанию.
  • 5. Левая панель > L2 функции > VLAN > 802.1Q VLAN настройки.
    • 1. Правая панель > Добавить/Изменить VLAN:
      • • VID: 10, VLAN название: mgmt
      • • Порт 1 & 2: помеченный
      • • Порт 3 — 24: непомеченный
      • • Нажмите «Apply»
    • 2. VID: 20, VLAN с: user:
      • • Порт 1 — 24: помеченный
      • • Нажмите «Apply»
    • 3. VID: 30, VLAN нажмите: finance
      • • порт 1 — 24: помеченный
      • • Пажмите «Apply»
    • 4. VID: 40, VLAN нажмите: guest
      • • Порт 1 — 24: помеченный
      • • Нажмите «Apply»
    • 5. VID: 1, default VLAN
      • • Смените порты 3 — 24 на «Not Member»
  • 6. Мы настроили VLAN на этих портах, теперь настроим связь.
  • 7. Левая панель > L2 функции > VLAN > VLAN настройки связи.
  • 8. Выберите порт 2 (т.к. мы подключены к порту 1, мы не будем менять его настройки сейчас).
  • 9. Нажмите «Apply».
  • 10. Подключим связь между Cisco 2970 (порт1) (который настроили ранее) и D-Link DGS-3120 (порт2).
  • 11. Теперь мы можем получить IP адрес 10.0.10.x на порте 3 — 24 (присвоен DHCP с airRouter). Попробуйте что-нибудь подключить и проверить.
  • 12. Если все хорошо, то можно сменить management IP для D-Link на 10.0.10.7
  • 13. Левая панель > Управление > IP Интерфейс > Настройка IP адреса системы.
  • 14. Название VLAN управления: mgmt
    • • IP адрес: 10.0.10.7
    • • Маска подсети: 255.255.255.0
    • • Шлюз: 10.0.10.1
    • • Нажмите «Apply»
  • 15. В возникшем диалоговом окне появится вопрос об использовании нового IP интерфеса для управления свитчем. Переключите ноутбук из порта 1 в порты 3 — 24.
  • 16. Используйте новый IP адрес 10.0.10.7 для подключения к свитчу DLink.
  • 17. В этом случае мы не используем по умолчанию VLAN 1, поэтому я убираю настройку по умолчанию для VLAN (VID 1) на портах 1 и 2.
  • 18. Добавить/Изменить VLAN
    • 1. VID 1
    • 2. Порт 1 & 2 > Not Member
  • 19. Настройте порт 1 для связи для подключения другого свитча в дальнейшем.
    • 1. Левая панель > L2 функции > VLAN настройки связи
    • 2. Выберите порт 1
    • 3. Нажмите «Apply»
  • 20. Все настройки сделаны. Подключите точку доступа в порты 3 — 24, чтобы проверить работу.
