U-installer. Быстрая настройка.

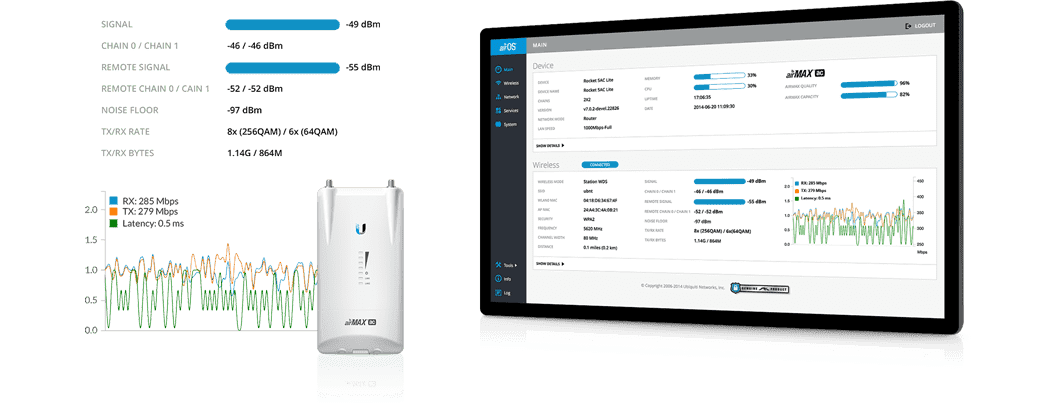

Всем, кто хоть раз сталкивался с процессом настройки точек доступа Ubiquiti работающих под управлением AirOs известно, что для подключения к веб-интерфейсу операционной системы и первичного конфигурирования необходим ноутбук либо компьютер с соответствующим образом настроенной сетевой картой. Далее, когда устройство настроено к нему возможен доступ по кабелю в тч удаленно либо через WiFi ( в зависимости от конкретной модели точки доступа), как с использованием веб-интерфейса так и по Telnet либо SSH.

Однако, подобный процесс настройки все же несколько неудобен. Для его упрощения разработчики компании создали оригинальный и весьма полезный девайс, который стоит иметь в каждой крупной IT компании работающий с точками доступа линии AirMax\AirMax AC. Это U-installer.

AirMax Sector 2G-16-90

Высокопроизводительная секторная WiFi антенна Ubiquiti AirMax Sector 2G-16-90 с коэффициентом усиления 16 dBi — один из важнейших элементов построения многоканальных систем типа «точка-много точек». Ширина развертки WiFi антенны составляет 90° по горизонтали, рабочая частота — 2,4 ГГц.


2.4 ГГц


16 дБи

2835

В наличии

airMax Sector 2G-15-120

Секторная MIMO-антенная с увеличенной шириной горизонтальной развертки и коэффициентом усиления 15 dBi, для построения PtMP-сетей с большим радиусом охвата. Ubiquiti AirMax Sector 2G-15-120 — идеальное дополнение к всепогодной точке доступа Ubiquiti Rocket M2.


2.4 ГГц


15 дБи

2836

В наличии

airMax Sector 3G-18-120

Секторная антенна Ubiquiti AirMax Sector 3G-18-120 спроектирована специально для совместного использования с точкой доступа Rocket M3. На тыльной части антенны расположено посадочное место для быстрого крепления радиочасти без использования соединительных кабелей.


3 ГГц


18 дБи

23348

В наличии

airMax Sector 5G-20-90

Ubiquiti airMax Sector 5G-20-90 универсальная секторная антенна с коэффициентом усиления 20 dBi и шириной развертки 90°. Идеальное решение для создание PtMP-сетей на базе точки доступа Ubiquiti Rocket M5, работающей на частоте 5 ГГц.


5 ГГц


20 дБи

20576

В наличии

airMax Sector 5G-17-90

Компактная версия секторной антенны Ubiquiti airMax Sector 5G 17-90 предназначена для установки там, где размещение полноразмерных устройств невозможно или нежелательно. Эта антенна почти вдвое короче «больших» airMax Sector и весит чуть более 1 кг.


5 ГГц


17 дБи

938

В наличии

airMax Sector 5G-19-120

Секторная антенна с коэффициентом усиления 19 dBi и увеличенной шириной диаграммы. Эта Ubiquiti airMax Sector 5G-19-120 имеет угол покрытия 120°, что позволяет при помощи одной антенны обеспечивать обмен трафиком с большим числом потребителей.


5 ГГц


19 дБи

943

В наличии

airMax Sector 5G-16-120

Компактная секторная антенна с широкой диаграммой направленности. Высота Ubiquiti airMax Sector 5G 16-120 всего 36 сантиметров, а вес не превышает 1,1 кг. Устройство интегрируется с точкой доступа Rocket M5 и имеет специальный влагозащищенный разъем для ее подключения.


5 ГГц


16 дБи

2142

В наличии

airMax Sector 900-13-120

airMax Sector 900-13-120 — секторная антенна, специально сконструированная для построения PtMP сетей на частоте 900 МГц. Большая длинна волны позволяет ей лучше огибать препятствия, доставляя сигнал к клиентам, находящимся вне прямой видимости.


900 МГц


13 дБи

21243

В наличии

AirPrism Sector 5AC-90-HD

AirPrism Sector 5AC-90-HD — это уникальная антенна, созданная инженерами Ubiquiti специально для совместного использования с точками доступа Rocket 5AC PRISM.


5 ГГц


22 дБи

24012

В наличии

airMax Sector 5AC21-60

Секторная антенна airMax Sector 5AC21-60 предназначена для создания производительных базовых станций Wi-Fi в диапазоне 5 ГГц. Антенна идеально подходит для Rocket M5 ac Lite, которые при совместном использовании полностью раскрывают свои возможности, обеспечивая скорость передачи данных 450 мб/сек.


5 ГГц


21 дБи

23351

В наличии

airMax Sector 5AC22-45

Антенна airMax Sector 5AC22-45 от компании Ubiquiti Networks (UBNT) предназначена для cоздания мощных базовых Wi-Fi станций. Инновационные секторные антенны airMAX ac имеют конструкцию операторского класса и технологию 2×2 MIMO PtMP (точка — много точек).


5 ГГц


22 дБи

23352

В наличии

airMax Sector V2G-Ti

WiFi антенна airMax Sector V2G-Ti от компании Ubiquiti Networks (UBNT) создана специально для совместного использования с точками доступа Rocket M2 Titanium. Особенностью WiFi антенны является возможность изменения диаграммы направленности в пределах от 60 до 120 градусов.


2.4 ГГц


15-17 дБм

20475

В наличии

airMax Sector V5G-Ti

WiFi антенна AirMax Sector V5G-Ti от компании Ubiquiti Networks (UBNT) представляет из себя секторную антенну с изменяемой диаграммой направленности сигнала. WiFi антенна разработана для совместной работы с точками доступа серии Rocket M5.


5 ГГц


19-21 дБм

20476

В наличии

airMax Sector M-V5G-Ti

WiFi антенна airMax Sector M-V5G-Ti принадлежит к новому поколению WiFi антенн от компании Ubiquiti. Особенность серии заключается в возможности изменять диаграмму направленности сигнала в широких пределах — от 60 до 120 градусов.


5 ГГц


15-17 дБм

В наличии

Данное устройство подключается к порту точки доступа, не требуя никакой дополнительной настройки, после чего становится доступна WiFi сеть с именем соответствующим mac-адресу конкретного экземпляра U-installer.

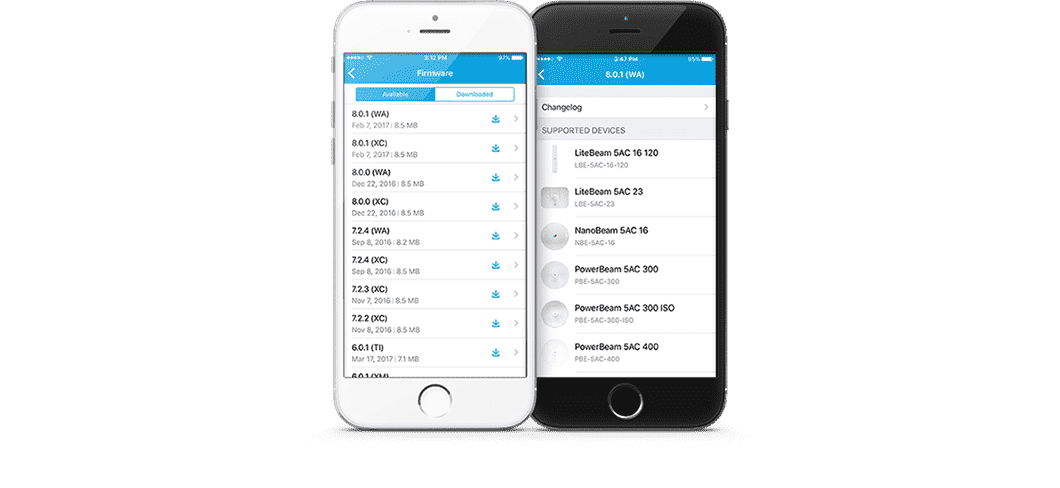

Далее возможны два варианта настройки точки доступа. Первый – наиболее простой и удобный при помощи приложения U Mobile, которое можно скачать для мобильных гаджетов в AppStore и Google Play. После установки приложения и его запуска произойдет автоматический поиск устройства и подключение к системе управления U Mobile и станет доступно сетевое конфигурирование точки доступа.

Второй вариант - подключение к веб-интерфейсу AirOs через браузер. Для этого необходимо точно также подключиться к сети развернутой U-installer и ввести в адресную строку браузера адрес точки доступа - по умолчанию 192.168.1.20. Последующий процесс настройки ничем не отличается от работы в AirOs при кабельном подключении к сетевой карте ПК.

Весьма интересной особенностью нового устройства является встроенный аккумулятор 7.6 v емкостью 1000 мАч , который обеспечивает возможность работы без подзарядки в течении одного часа, с раздачей PoE. Энергоснабжение U-installer осуществляется через стандартный разъем Micro Usb, однако для одновременной работы устройства и обеспечения питания точки доступа при работе от сети требуется источник питания мощностью не менее 3a.

Поддерживается подзарядка от любого USB блока питания и даже компьютерного порта, но подобные схемы не обеспечат непрерывную работу устройства с подключенной точкой доступа. При необходимости, можно запитать U-installer и от переносных Powerbank, однако, для непрерывной работы устройства его характеристики питания должны соответствовать требованиям к мощности зарядного устройства – 3 а.

U-installer получил довольно неплохой быстрый процессор, - Atheros MIPS 74KC, с тактовой частотой 560 Мгц, объем оперативной памяти составляет 64 мб DDR 2. Такой вычислительной части более чем достаточно для решения задач, которые стоят перед U-installer – а именно управления и настройки веб-интерфейса AirOs и передачи небольшого потока информации по WiFi.

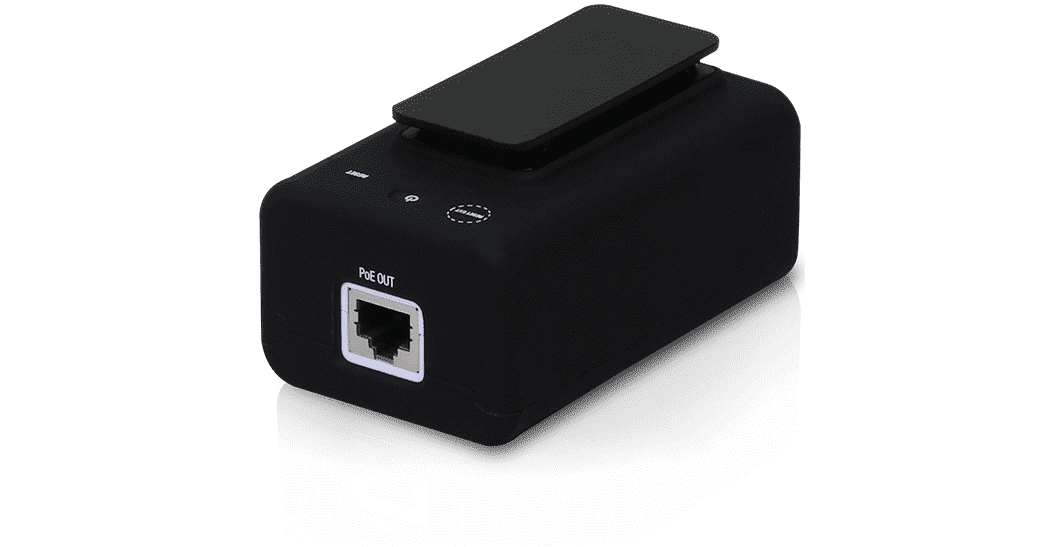

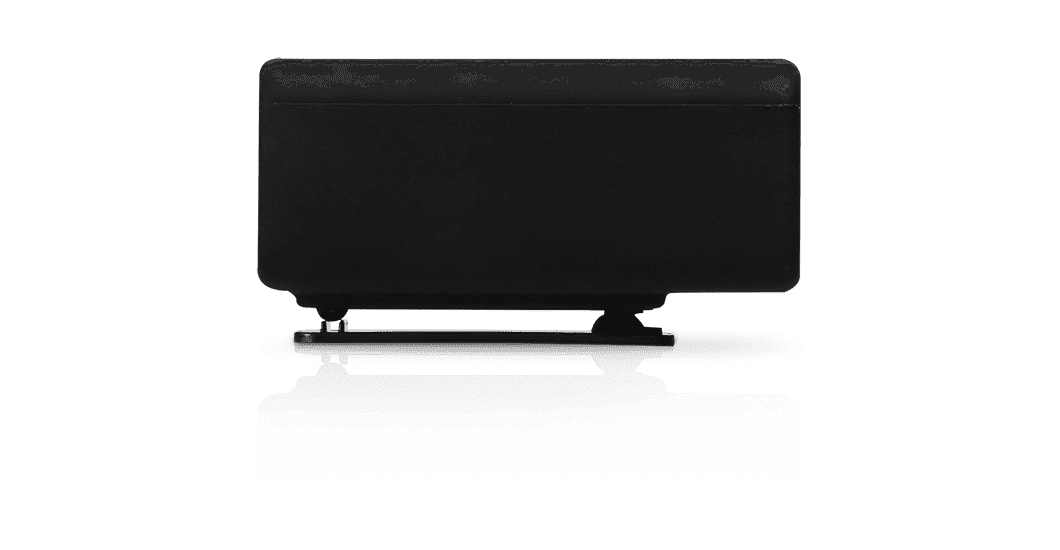

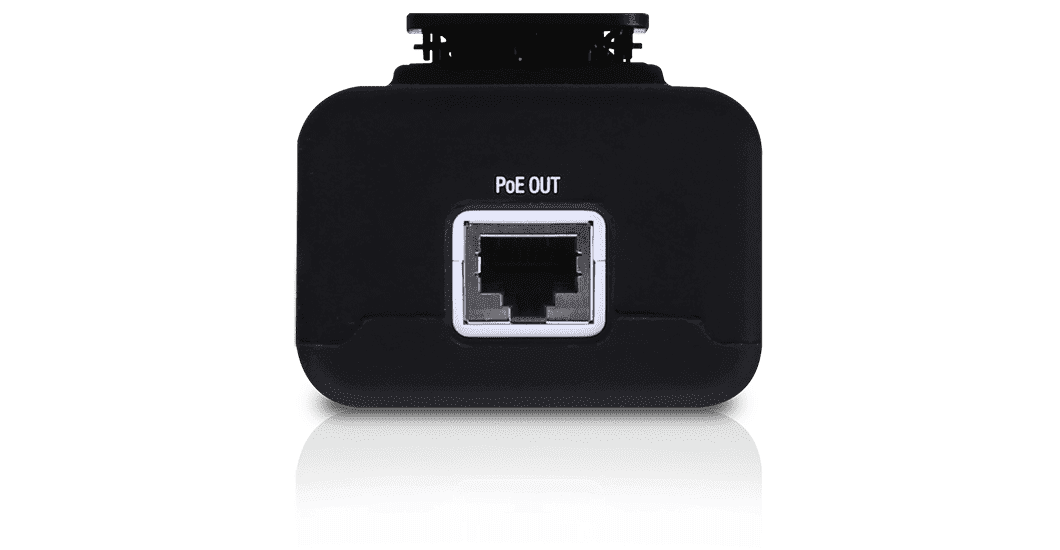

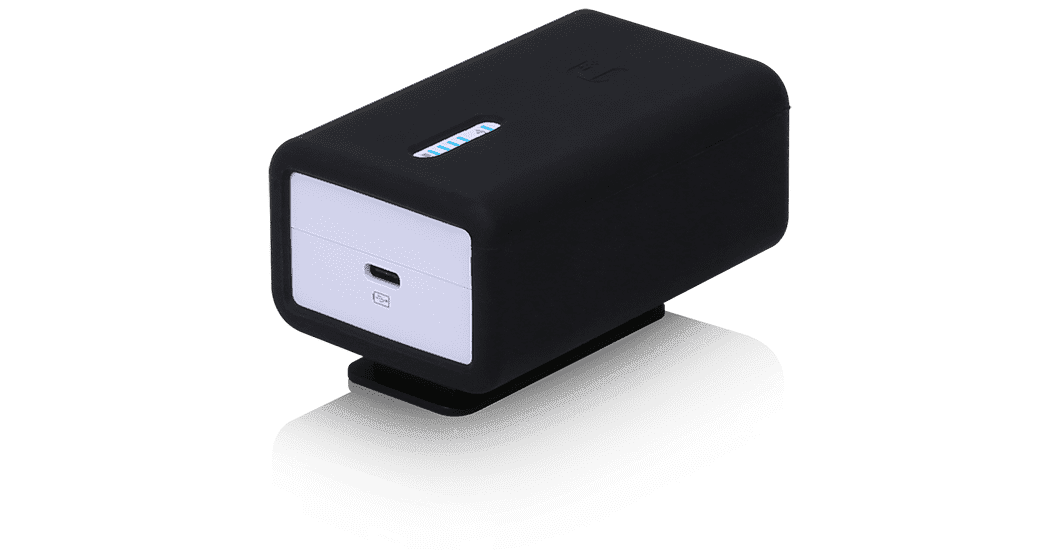

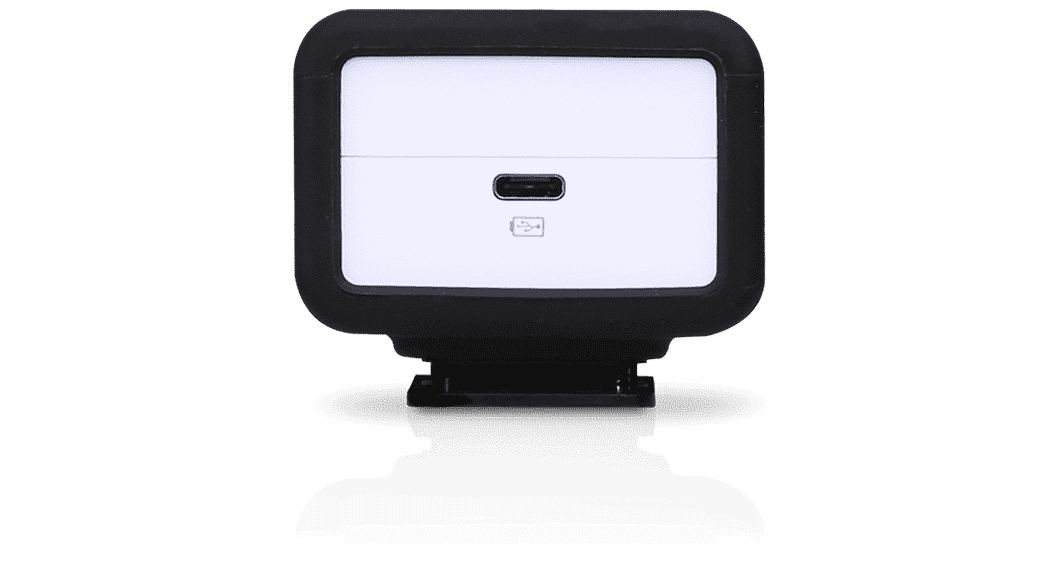

Корпус устройства очень компактный, его размеры составляют всего лишь 93 x 57 x 38.2 mm, снаружи он имеет оригинальный съемный резиновый чехол для дополнительной механической защиты. По торцевым сторонам расположены два порта – Micro Usb предназначенный для зарядки и с 10\100 Ethernet c противоположной стороны .

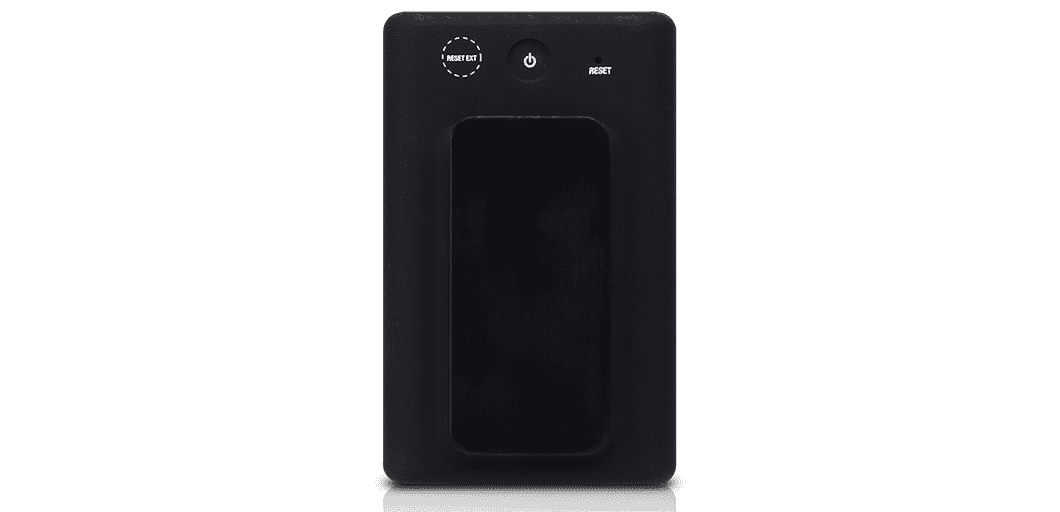

С обратной стороны U-installer находится клипса для пристегивания на одежду и несколько кнопок, одна из которых отвечает за включение и выключение, вторая – традиционная для IT оборудования утопленная в корпус кнопка перезагрузки, а третья с маркировкой «RESET EXT» позволяет быстро сбросить настройки подключенной точки доступа к установками по умолчанию. Для этого необходимо нажав кнопку удерживать ее не менее 8 секунд.

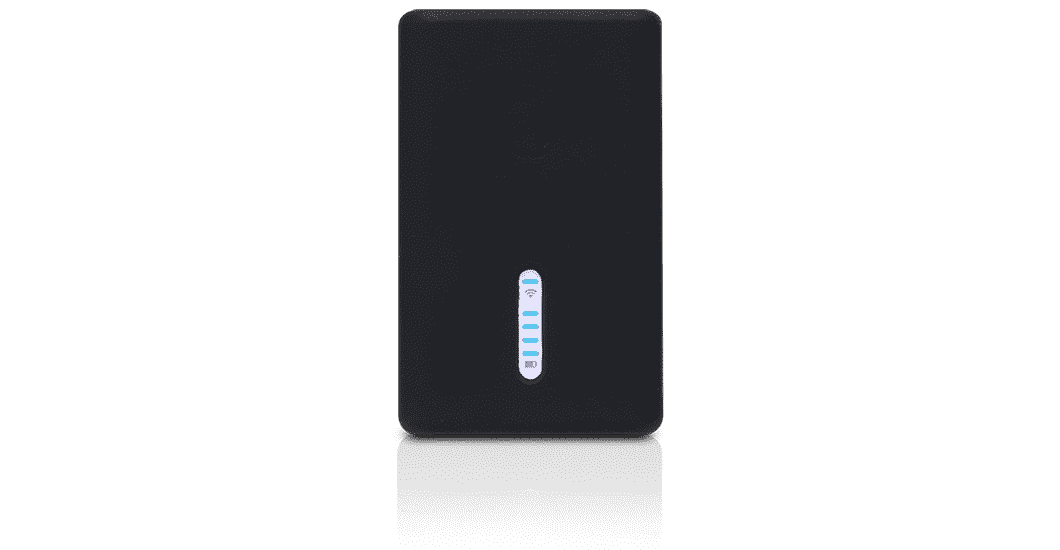

На лицевой стороны U-installer можно увидеть традиционный логотип Ubiquiti и светодиодную панель индикации заряда батареи, а так же активности WiFi и включения устройства. Вообще надо отметить хорошую эргономику что устройства, благодаря сглаженным углам и резиновому чехлу оно очень удобно лежит в руке.

U-installer является очень полезной новинкой, особенно для администраторов и монтажников, работающих с точками доступа AirMax и AirMax AC. Теперь для настройки точек доступа нет необходимости подключать их к ноутбуку или компьютеру, достаточно положить в карман U-installer и скачать на смартфон приложение U Mobile.
