Секторные антенны AirMax Sector Titanium — первое знакомство

Не так давно на рынке профессионального Wi-Fi оборудования появились новые секторные антенны AirMax Sector Titanium, выпущенные Ubiquiti Networks — компанией, которая сегодня не требует представления.

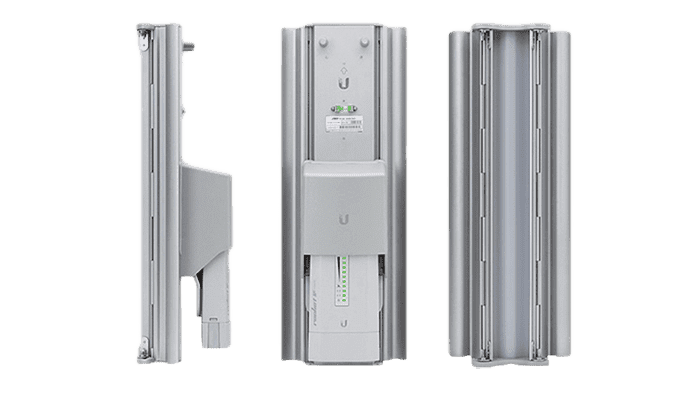

AirMax Sector Titanium

Для начала поясним, что представляет из себя этот класс антенн. Секторными называют антенны, которые имеют широкую диаграмму направленности в заданном направлении. Обычно это от 60 до 120 градусов. В Wi-Fi сетях они чаще всего используются для создания провайдерских базовых станций, рассчитанных на большое количество абонентов. Состоят такие базовые станции из нескольких точек доступа и антенн.

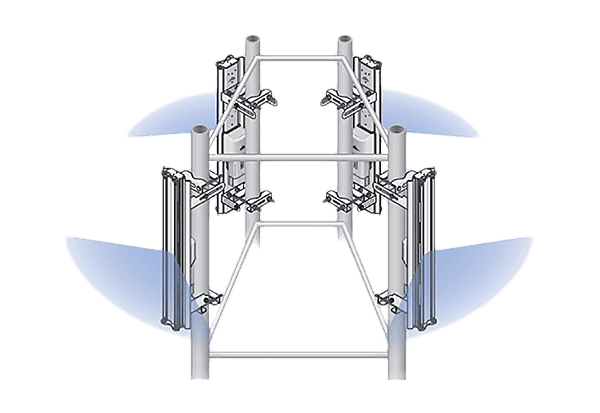

Подобная конфигурация объясняется тем, что одна точка доступа обеспечивает стабильную работу 30, максимум 40-50 клиентов (в зависимости от модели). Такой производительности часто недостаточно, поэтому зону покрытия базовой станции делят на несколько секторов, каждый из которых обеспечивает Wi-Fi сетью отдельная антенна с точкой доступа.

AirMax Sector зона покрытия

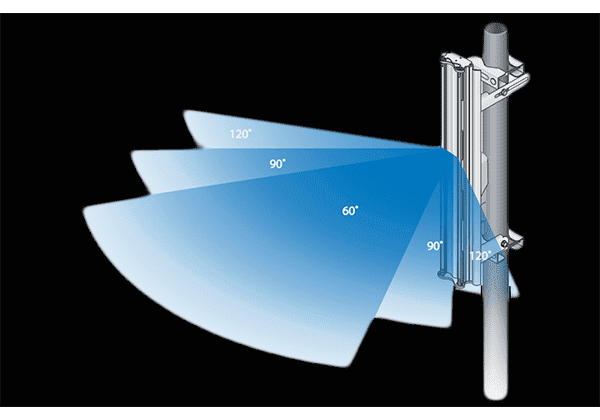

Кроме того, секторные антенны имеют высокие показатели усиления, что также является весьма важным фактором при создании базовых станций. AirMax Sector Titanium разработаны для использования с точками доступа серии Rocket M. Их главное отличие от аналогов – это возможность изменения характеристик диаграммы направленности от 60 до 120 градусов. Такая особенность позволяет наиболее точно настроить антенну на охват нужного сектора, благодаря чему энергия радиомодуля будет расходоваться максимально рационально, не распыляясь на ненужную территорию.

AirMax Sector показатели усиления

В серию AirMax Sector Titanium входит три антенны, которые отличаются между собой характеристиками усиления и диапазонами.

AirMax Sector Titanium 5G рассчитана на работу в диапазоне Wi-Fi 5 ГГц. Коэффициент усиления антенны при зоне охвата 60 градусов составляет 19 dBi и увеличивается до 21 dBi при ее сужении до 60 градусов.

AirMax Sector Titanium 5G Mini имеет меньшие размеры, что можно понять из названия. Ее длина составляет 385 мм против 721 мм у стандартной версии. Частотный диапазон антенны 5 ГГц, коэффициент усиления от 15 dBi при 120 до 17 dBi при 60 градусах.

И, наконец, AirMax Sector Titanium 2G работает в самом распространенном частотном диапазоне 2.4 ГГц, обеспечивая усиление от 15 dBi до 17 dBi при зонах охвата 120 и 60 градусов соответственно.

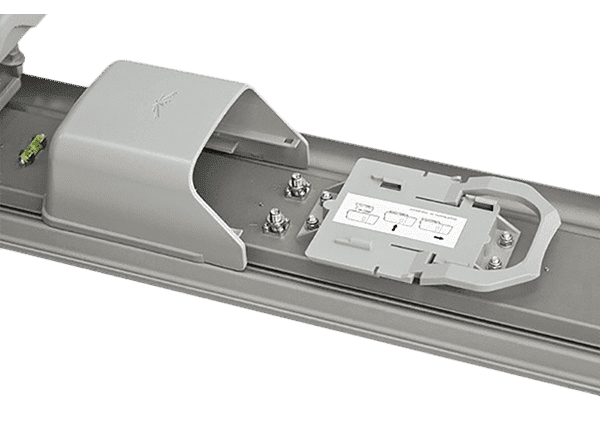

Естественно, антенны рассчитаны на применение вне помещений, например, на вышках связи. Для точек доступа серии Rocket, которые устанавливаются непосредственно на антенну, предусмотрен узел крепления с специальным кожухом, который дополнительно защищает точку доступа от механических повреждений.

AirMax Sector узел крепления

Подводя итог, можно сказать, что антенны получились весьма интересными и позволят гибко настраивать конфигурацию зоны охвата базовых станции Wi-Fi благодаря возможности изменять характеристики диаграммы направленности. AirMax Sector Titanium несомненно выделяются среди аналогов и будут особенно полезны в условиях сложного рельефа местности.
