EdgeSwitch 16 XG. Управляем трафиком.

Нагрузки на сетевое оборудование провайдеров и операторов связи в последнее время многократно возросли, даже по сравнению с самым недавним прошлым. Не в последнюю очередь это связано с агрессивной политикой снижения тарифов проводимой провайдерами домашнего и мобильного интернета, внедрением стандартов видео высокой четкости HD и постоянным улучшением качества цифровых фотоматериалов, влекущих неизбежное увеличение объема, занимаемого ими. Естественно, возросший объем трафика требует от производителей своевременной реакции по выпуску нового сетевого оборудования, которое обеспечит достаточный уровень пропускной способности для стабильной работы операторских сетей.

Для соединения сегментов сетей между собой чаще всего используется оптоволокно — в отличии от витой пары длина пролетов здесь практически не ограничена (в зависимости от стандарта может составлять от 550 метров до многих километров). Понятно, что трафик идущий от нескольких подсетей должен каким то образом обрабатываться и коммутироваться. Для решения подобных задач выпускаются свитчи операторского уровня, имеющие множество SFP портов для подключения линий, идущих от коммутаторов обрабатывающих трафик передающийся по витой паре конечным пользователям.

Как ведущий производитель сетевого оборудования компания Ubiquiti Networks не могла остаться в стороне от выпуска оборудования этого класса и разработала ряд моделей, предназначенных для решения подобных задач, одной из которых стал производительный коммутатор EdgeSwitch 12 Fiber, с которым мы познакомили вас в одном из последних обзоров.

Однако теперь инженеры компании порадовали нас еще более интересной новинкой того же класса, которая однако, отличается намного большей мощностью — EdgeSwitch 16 XG.

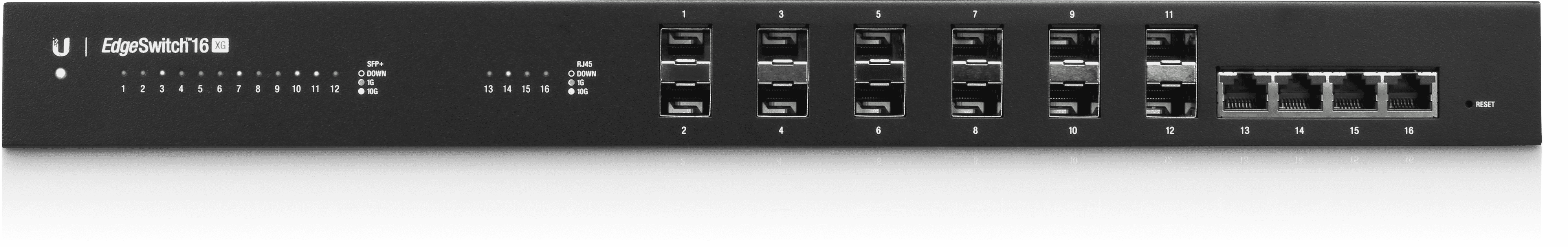

Новая модель предназначена для соединения сегментов сетей с средней и высокой нагрузкой. Свитч имеет 12 sfp+ портов с пропускной способностью до 10 гб/сек, а также 4 RG45 порта с поддержкой новейшей технологии 10GBASE-T, благодаря чему возможна передача трафика со скоростью так же до 10 гб/сек и по витой паре, при использовании кабелей категории не ниже шестой.

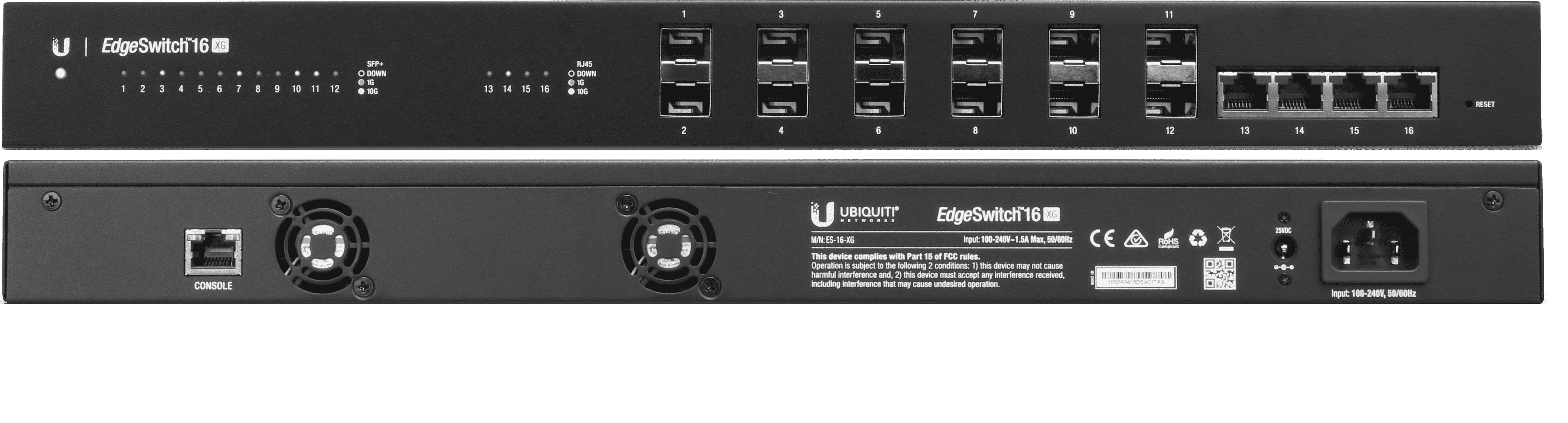

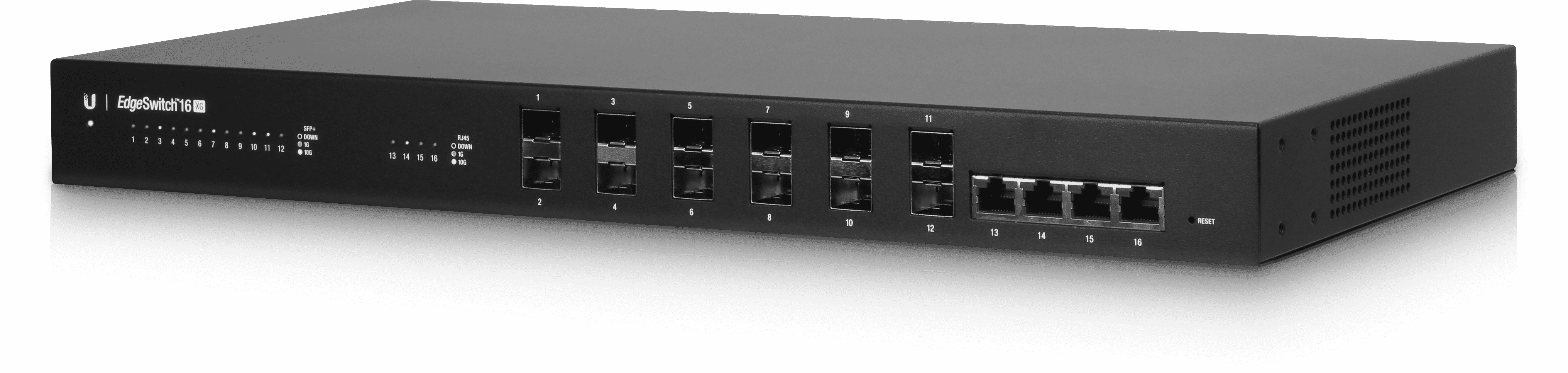

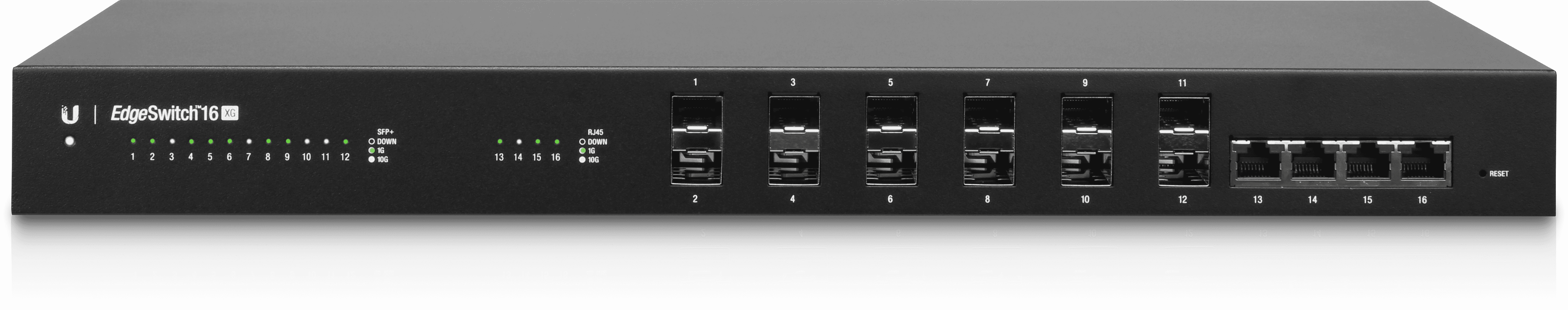

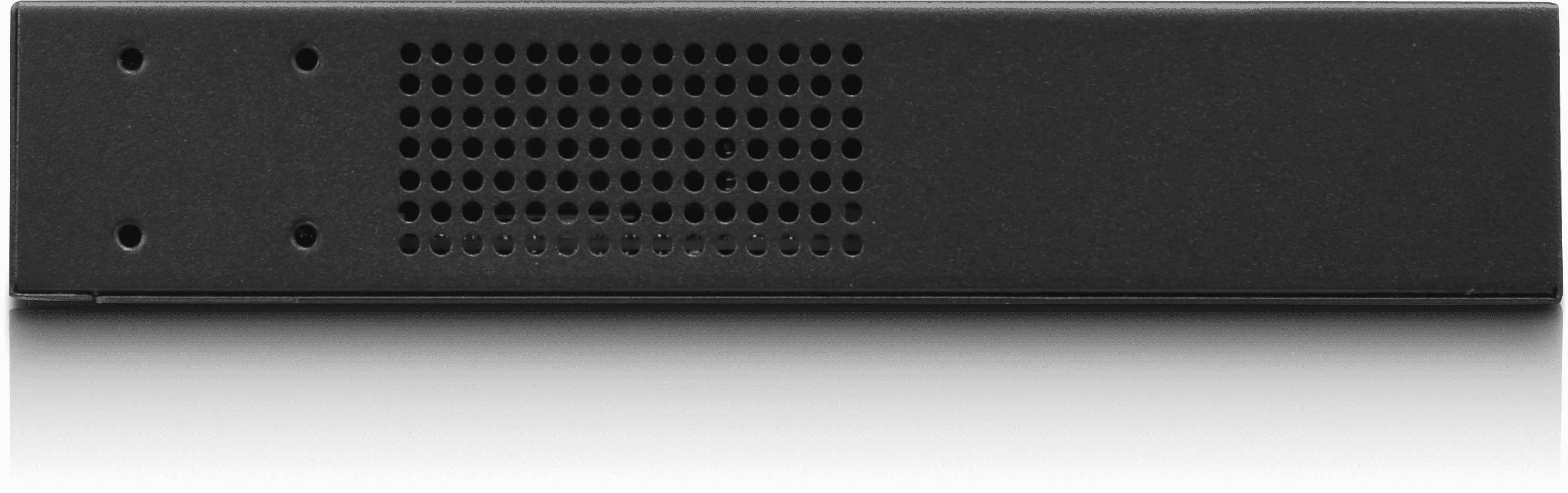

Внешний вид нового устройства, как и подобает провайдерскому оборудованию не имеет особых дизайнерских изысков. Традиционно простой, прочный металлический корпус со специальными кронштейнами-уголками, которые предназначены для крепления устройства в серверной стойке, и сетевые порты с привычной светодиодной панелью индикации их состояния и активности — вот и все что можно увидеть бросив взгляд на лицевую панель коммутатора — рациональный минимализм

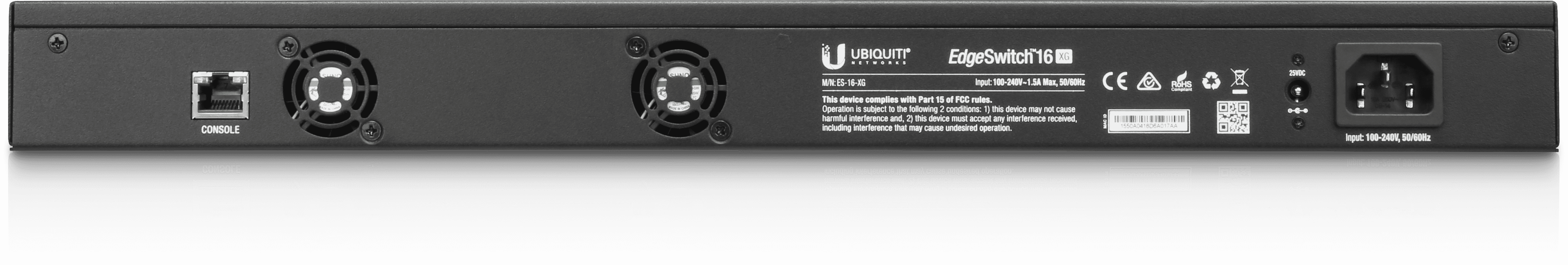

С обратной стороны устройства расположены выводы вентиляционных решеток двух кулеров, последовательный консольный порт управления, а также разъемы для подключения питания — это может быть как 100-220 вольт переменного тока от сети, так и 16-25 вольт постоянного тока, на выбор пользователя.

При проектировании коммутаторы был заложен большой запас мощности. Достаточно сравнить две цифры физической пропускной способности устройства, которая составляет в сумме в 160 гб\сек и вычислительной части, способной обрабатывать обработать поток трафика со скоростью 320 гб\сек. Таким образом проблема нестабильной работы при высокой загрузке не может возникнуть в принципе. Пакетная производительность EdgeSwitch 16 XG составляет 238.10 млн пакетов в секунду.

Коммутатор обладает богатым функционалом и имеет встроенный DHCP сервер, а также поддерживает статическую маршрутизацию, VLAN, агрегирование каналов, приоретизацию пакетов QoS и многое другое.

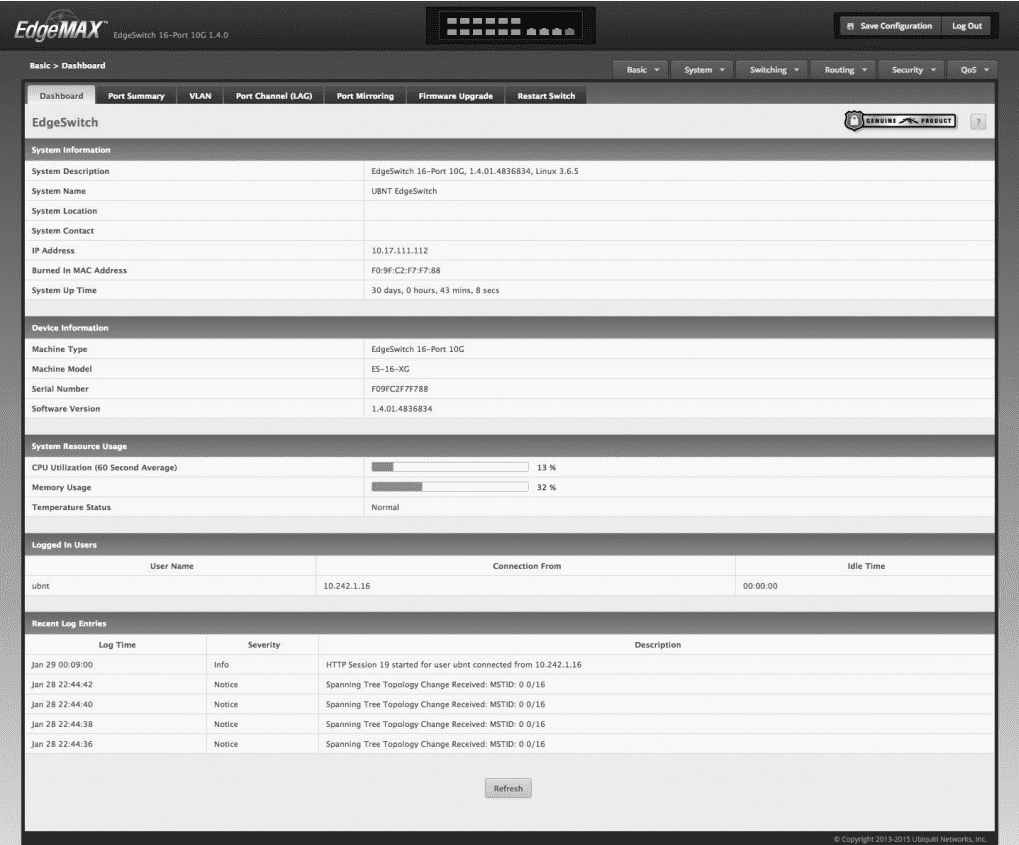

Управление EdgeSwitch 16 XG может осуществляться как через традиционный вебинтерфейс, выполненный в привычном для программных продуктов компании стиле, так и при помощи командной строки, с помощью Telnet либо SSH.

Заканчивая наше знакомство с EdgeSwitch 16 XG и подводя итог я впечатлениям, можно сказать что коммутатор представляет собой совершенно новое устройство идеально подходя для соединения сегментов сети и организации трафика оптоволоконных линий с высокой нагрузкой. Особо следует отметить высокую пропускную способность свитча, большой запас вычислительной мощности и возможность маршрутизации Layer 3, благодаря чему доступны самые разные варианты использования свитча.
