Фотообзор LiteBeam 5AC -16-120.

Стильно и необычно.

Сегодня беспроводные сети пользуются большой популярностью. Притом речь идет далеко не только о домашних решениях, основой которых является, как правило, маломощный WiFi роутер soho класса. Все чаще для обеспечения интернетом коттеджных поселков либо удаленных, отдельно стоящих строений используется профессиональное радиооборудование во многом схожее с тем, что применяется на базовых станциях сотовой связи. Впрочем, это неудивительно. Намного проще подключить несколько десятков клиентов к одной базовой станции «по воздуху», нежели протягивать десятки километров витой пары или оптоволокна. Конечно, кабельные линии могут обеспечивать несколько более высокую пропускную способность, но зачастую этого и не требуется, а емкость соединения, обеспечиваемая современным радиооборудованием сегодня измеряется сотнями мегабит в секунду.

По праву, одно из первых мест среди разработчиков подобных устройств принадлежит инженерам Ubiquiti Networks. Беспроводные точки доступа компании отличаются продуманностью и стабильностью работы, обеспечивая бесперебойную связь даже в самых сложных условиях. Не последнюю роль здесь играют фирменные ноу-хау, такие, как поллинговый протокол AirMax, использование поляризованных WiFi антенн, GPS синхронизация и другое. Ранее мы уже писали об интересной новинке – 5 Ггц точке доступа LiteBeam 5AC -16-120, которая имеет встроенную секторную антенну и может работать в самых разных режимах, и мы представим вашему вниманию фотообзор этой необычной модели. Итак, начнем.

Фотообзор LiteBeam 5AC -16-120

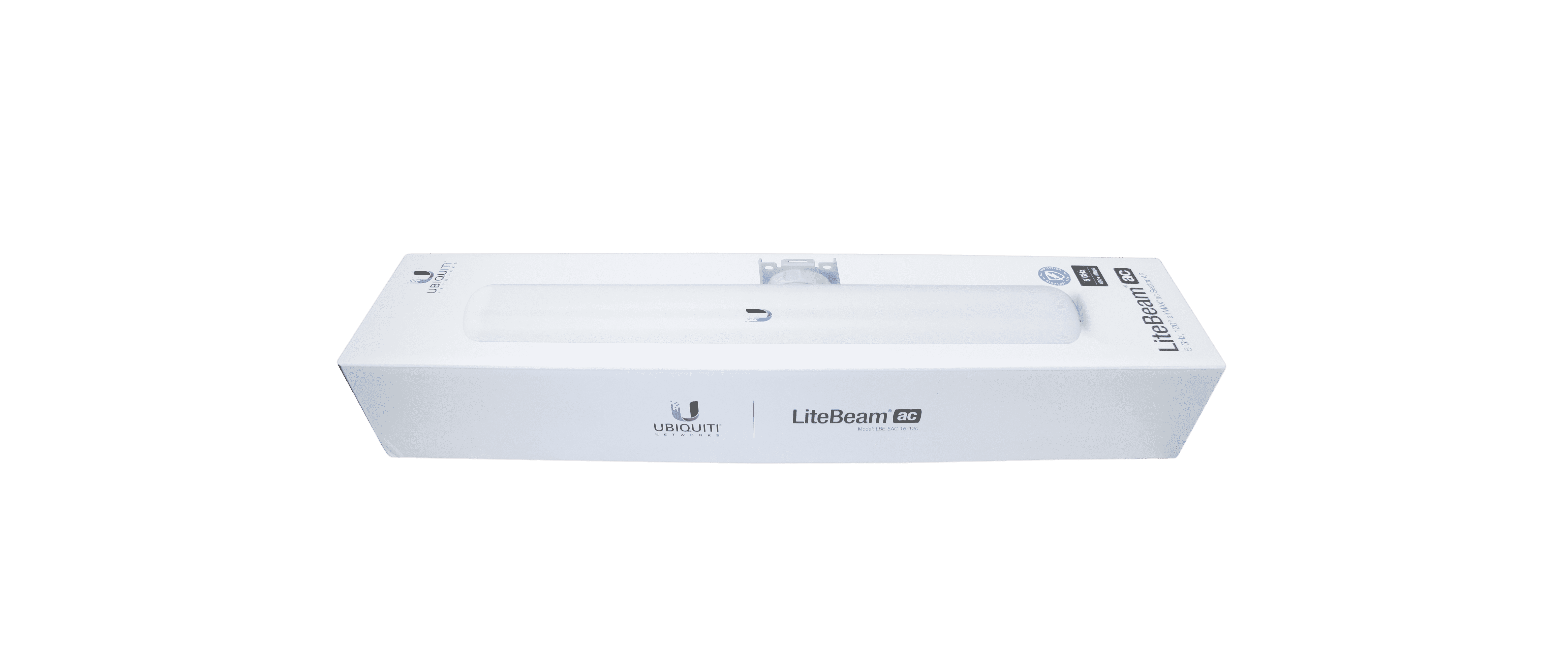

Точка доступа упакована традиционно для оборудования Ubiquiti Networks в прочную картонную коробку с высококачественной полиграфией. На лицевой стороне имеется изображение устройства, а так же общая техническая информация. Сама коробка достаточно прочная, хотя, при транспортировке дополнительная упаковка не помешает, при неаккуратном обращении товарный вид упаковки может пострадать, поскольку внешний слой бумажного ламината довольно нежный.

Фотообзор LiteBeam 5AC -16-120

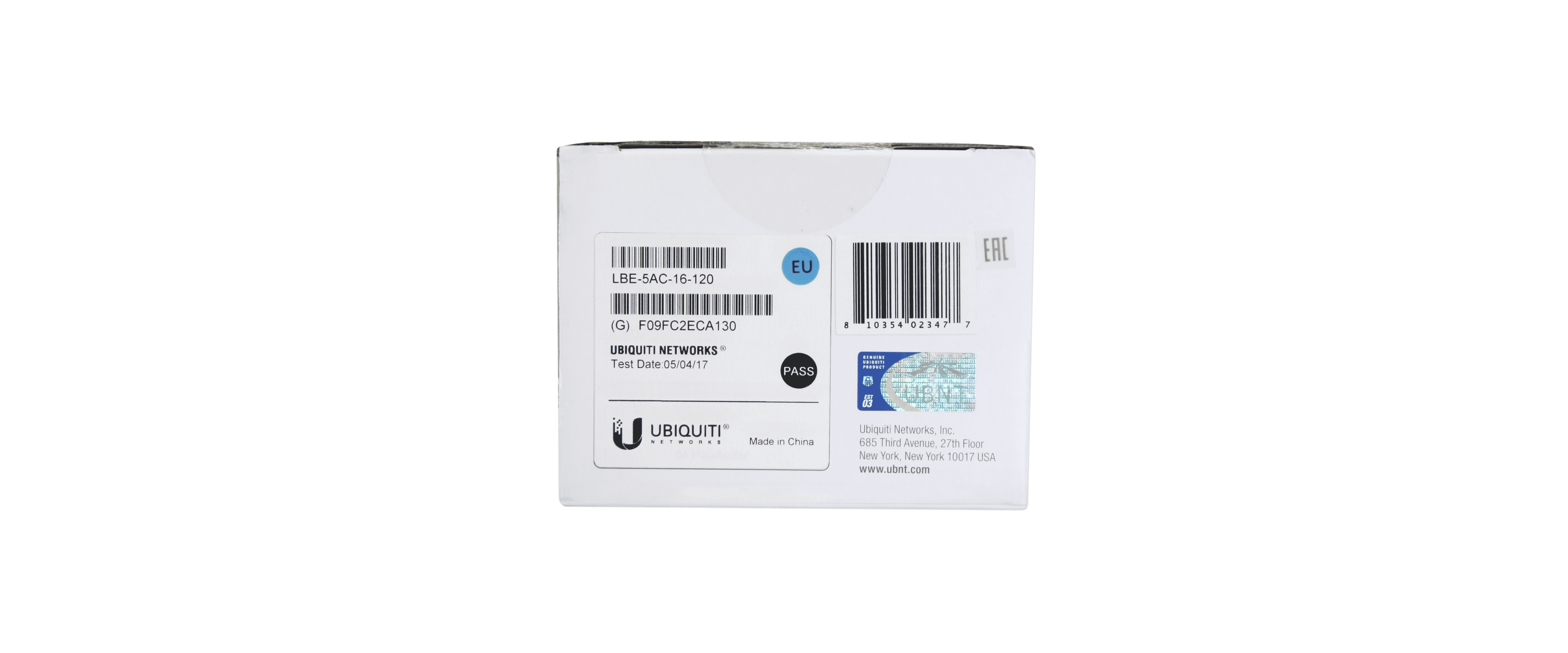

С торцевой части коробки нанесено краткое обозначение модели в виде аббревиатуры, здесь же находится голографический защитный знак подтверждающий, что перед вами лицензионная продукций ( к сожалению в поднебесной копируют абсолютно все, включая точки доступа Ubiquiti). Обязательно проверьте его наличие на коробке.

Фотообзор LiteBeam 5AC -16-120

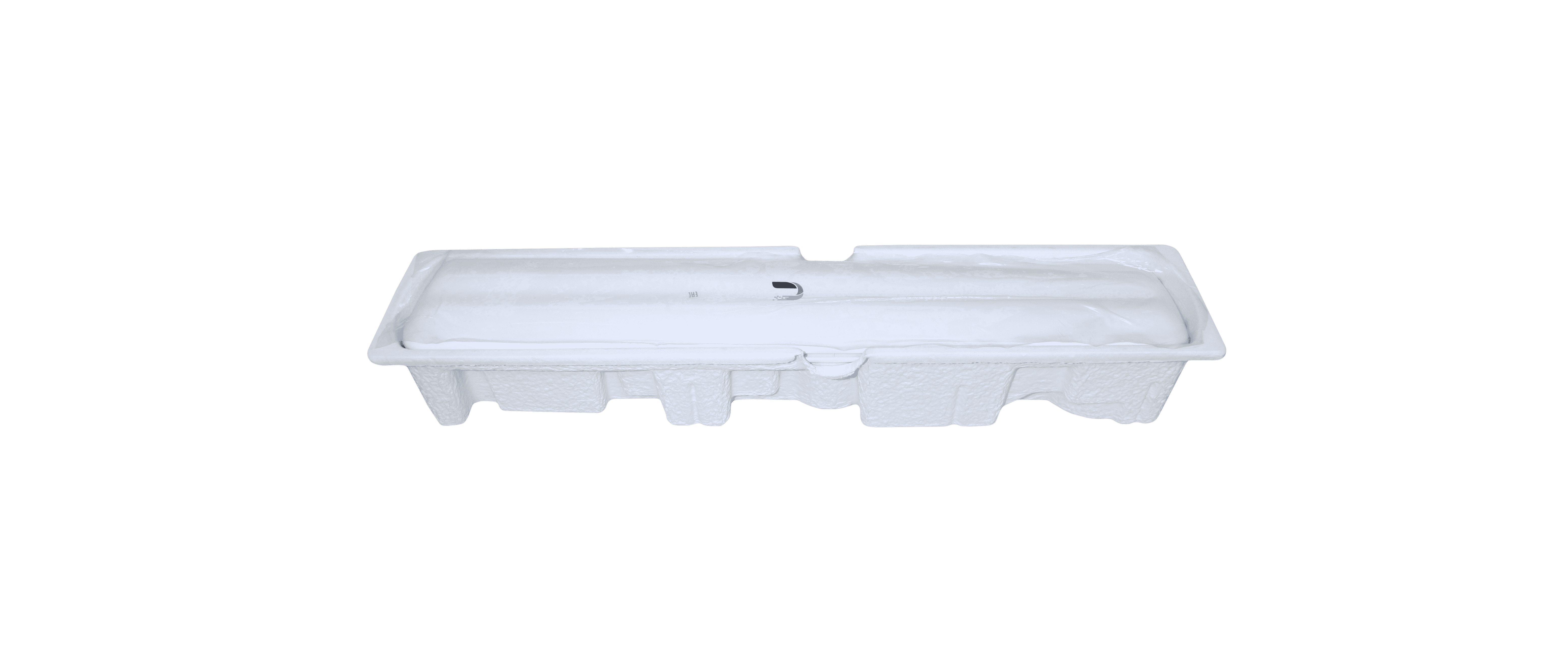

Из внешней коробки как из пенала вытаскивается внутренняя форма, в которую непосредственно и уложена точка доступа. Такая схема укладки вполне надежно фиксирует ее внутри, не позволяя биться о стенки при перевозке, и достаточно хорошо защищает LiteBeam 5AC-16-120 от повреждений.

Фотообзор LiteBeam 5AC -16-120

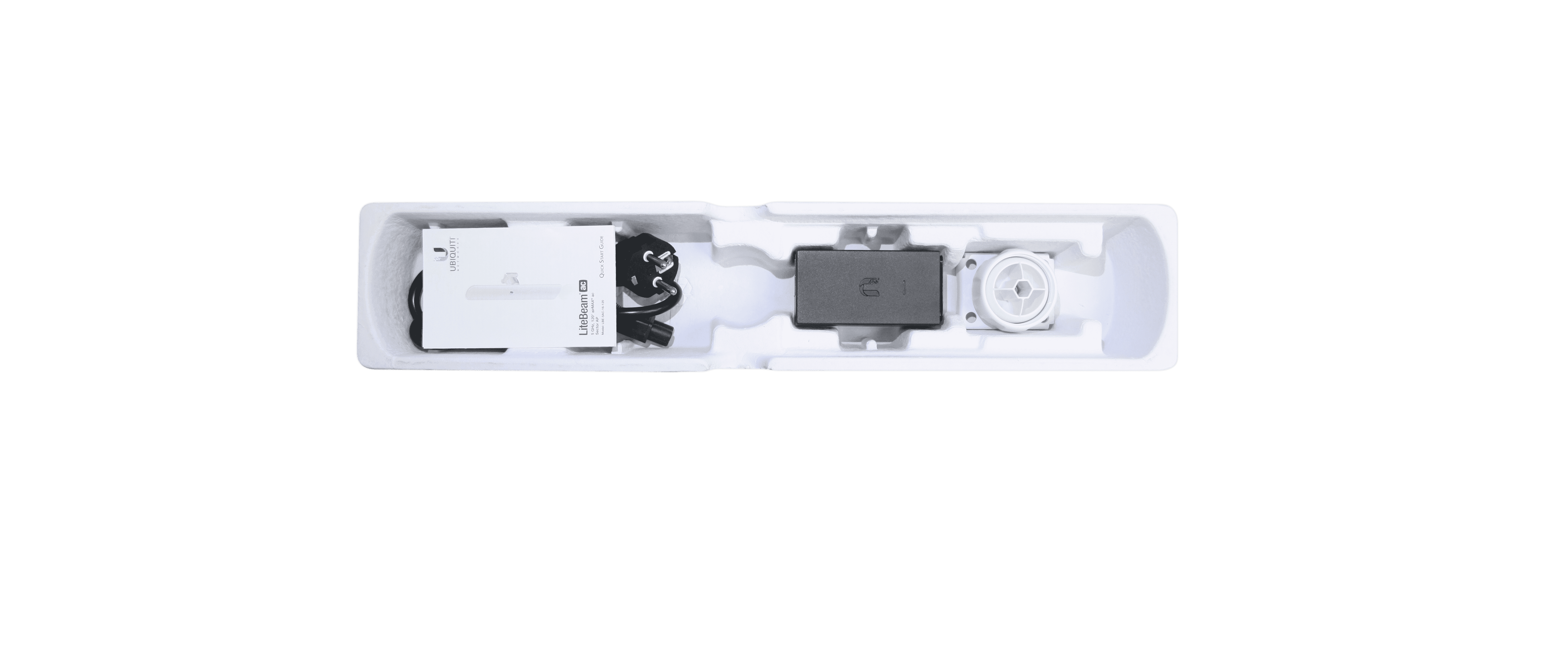

Под точкой доступа, в специальных нишах скрыты аксессуары. Комплект поставки включает в себя качественный PoE инжектор питания, шнур 220v, металлический хомут-стяжку для крепления точки доступа к трубчатому основанию, и, естественно, руководство пользователя на английском языке.

Фотообзор LiteBeam 5AC -16-120

Внешне точка доступа весьма необычна. Прямоугольный вытянутый корпус имеет глянцевое покрытие, а все углы устройства сглажены, и преследуются здесь далеко не только декоративные цели. Благодаря такой форме улучшается ветроустойчивость, что весьма актуально, поскольку на вышках связи где чаще всего используется оборудование такого типа ураганный ветер явление обычное и оборудование обязательно должно быть рассчитано на эксплуатацию в подобных х условиях. Для связи точка доступа использует фирменный поллинговый протокол AirMax AC, обеспечивая максимальную пропускную способность соединения в 450 мбит/Сек.

Фотообзор LiteBeam 5AC -16-120

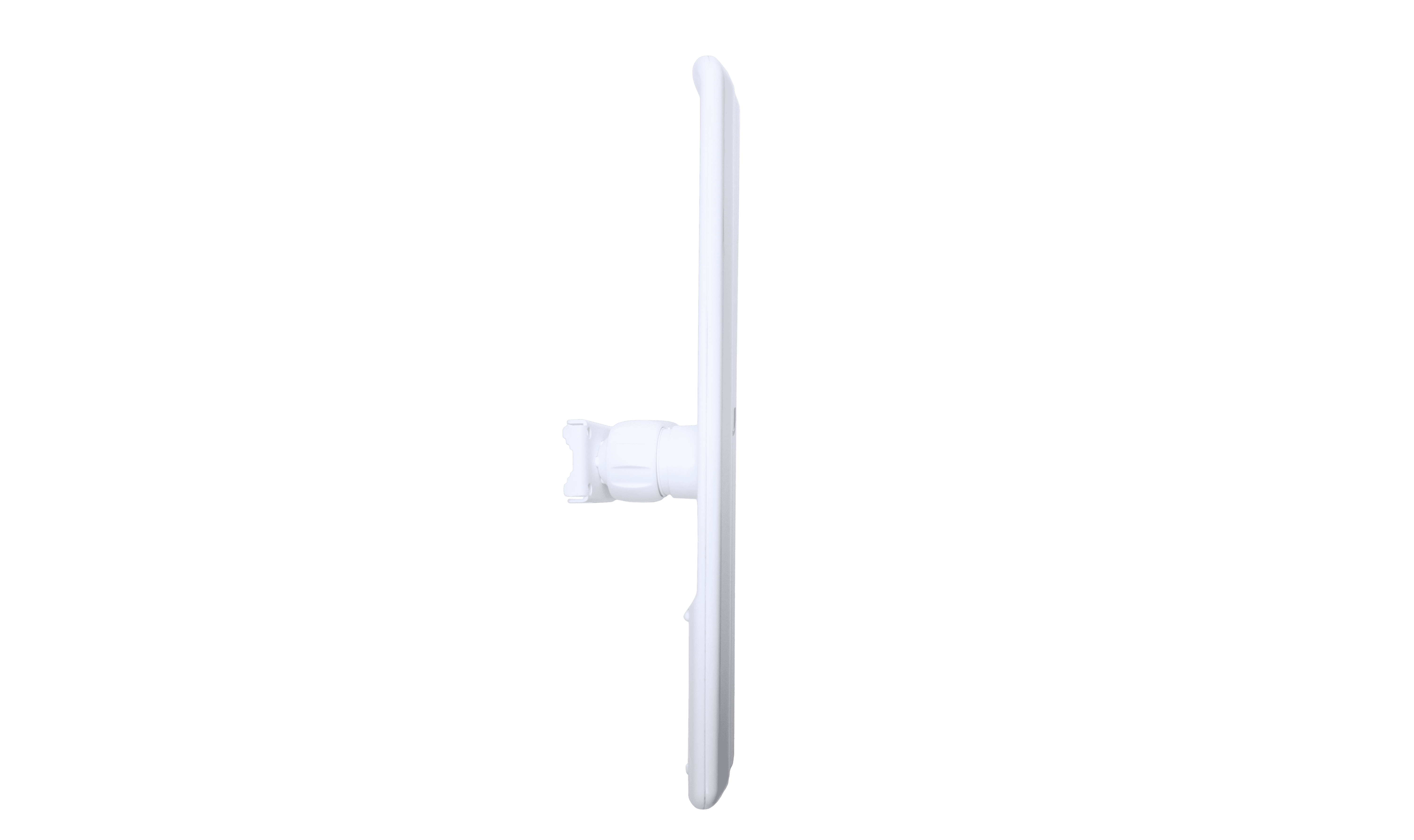

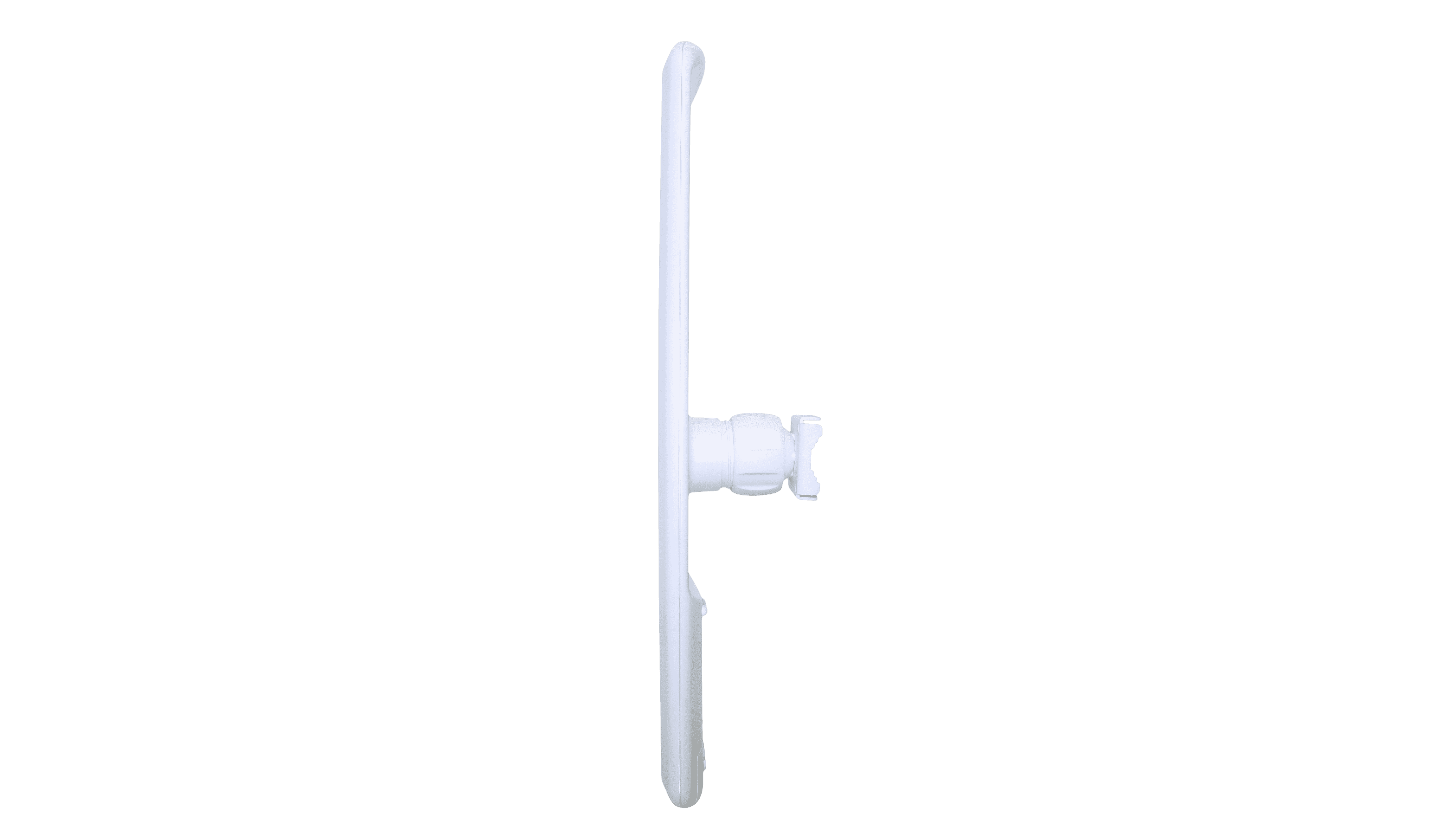

Вообще, внешне LiteBeam 5AC-16-120 можно было бы назвать похожей на другой популярный продукт Ubiquiti – Nanostation, если бы не толщина корпуса, которая составляет у героя нашего обзора всего лишь 15 – 20 мм. Некоторое утолщение находится в нижней части, где скрыта плата с процессором и радиомодулем.

Фотообзор LiteBeam 5AC -16-120

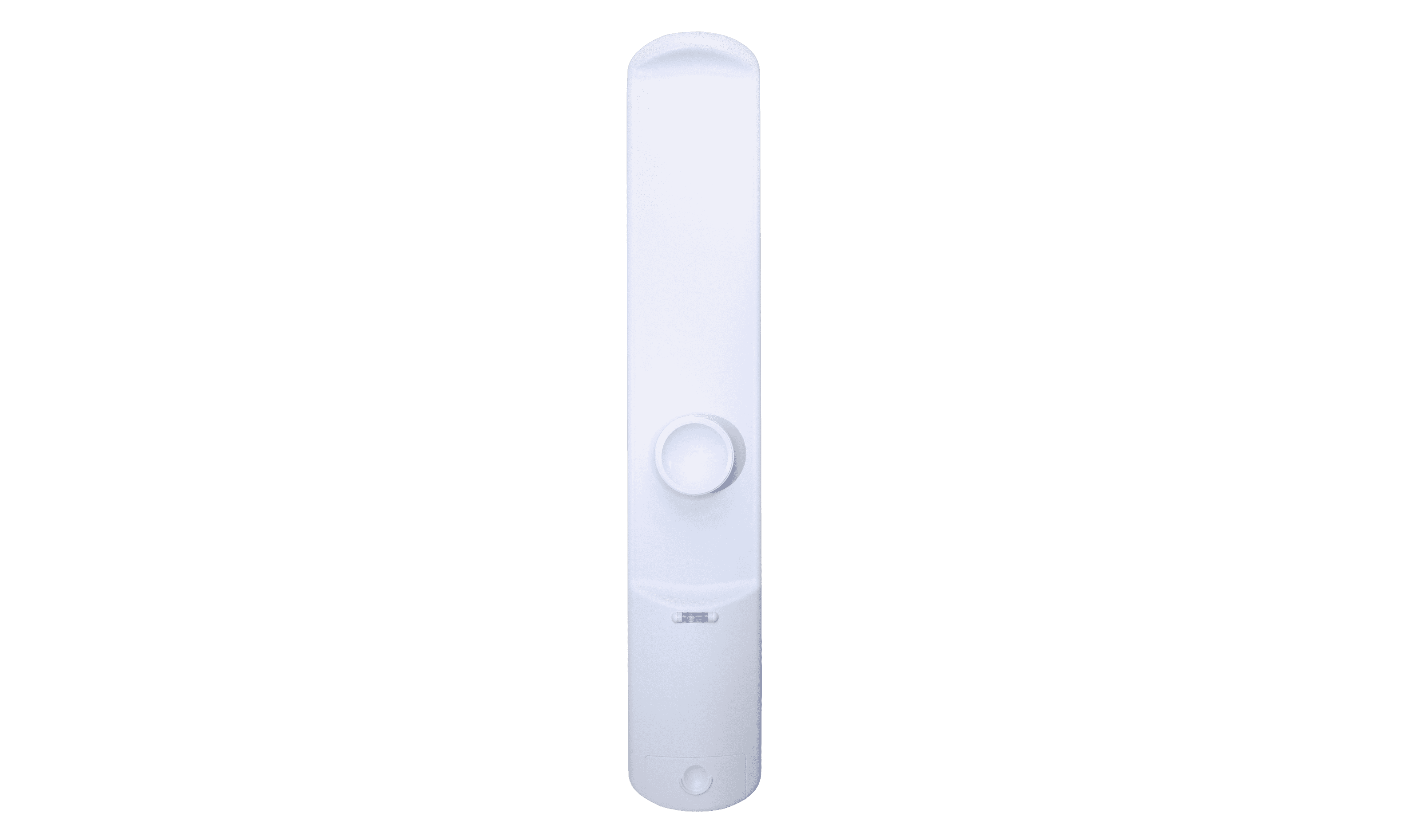

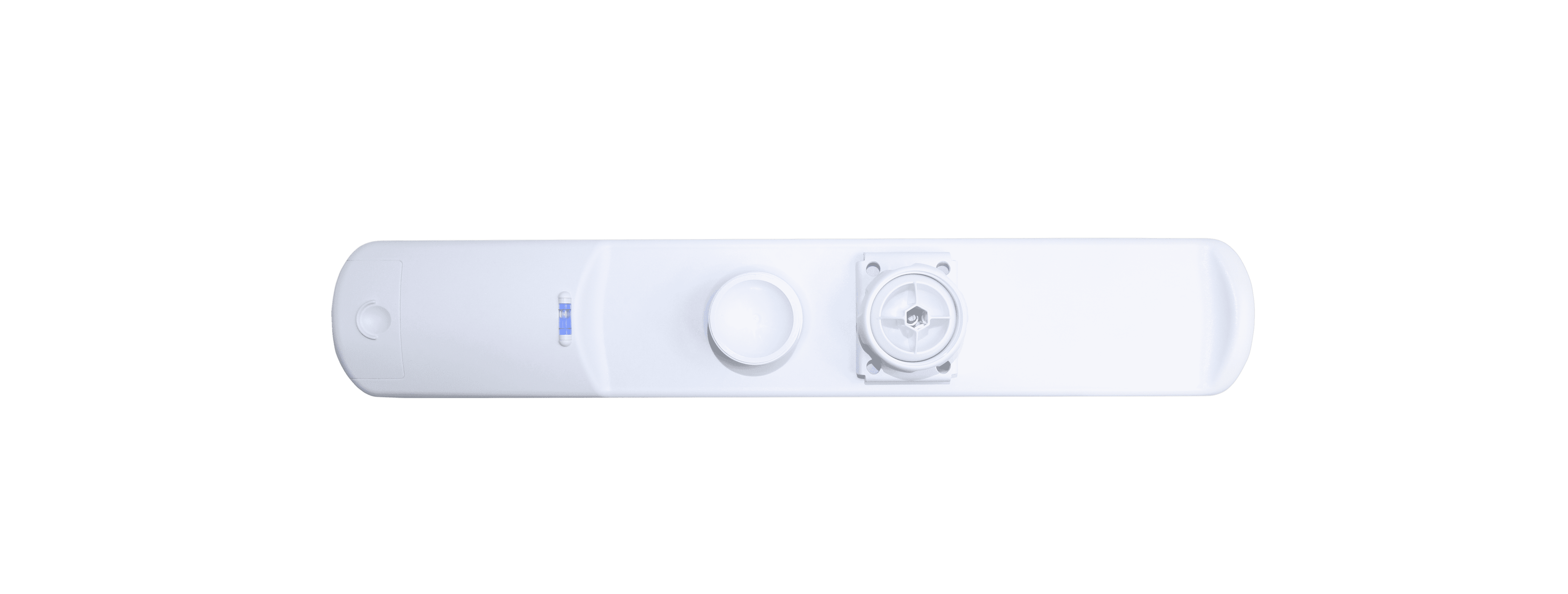

В центре устройства находится специальное крепление, оснащенное шарнирным элементом, значительно облегчающим юстировку точки доступа после установки на место эксплуатации. Крепление устройства возможно на трубчатое основание, при помощи металлического хомута-стяжки входящего в комплект поставки.

Фотообзор LiteBeam 5AC -16-120

Само крепление съемное, а фиксации регулируется фиксирующей шайбой. Для изменения положения точки доступа достаточно чуть ослабить шайбу, и вновь затянуть ее в требуемом положении. Чуть ниже можно заметить пузырьковый указатель положения устройства, что важно для качественной юстировки, учитывая поляризацию радиосигнала в вертикальной/горизонтальной плоскостях.

Фотообзор LiteBeam 5AC -16-120

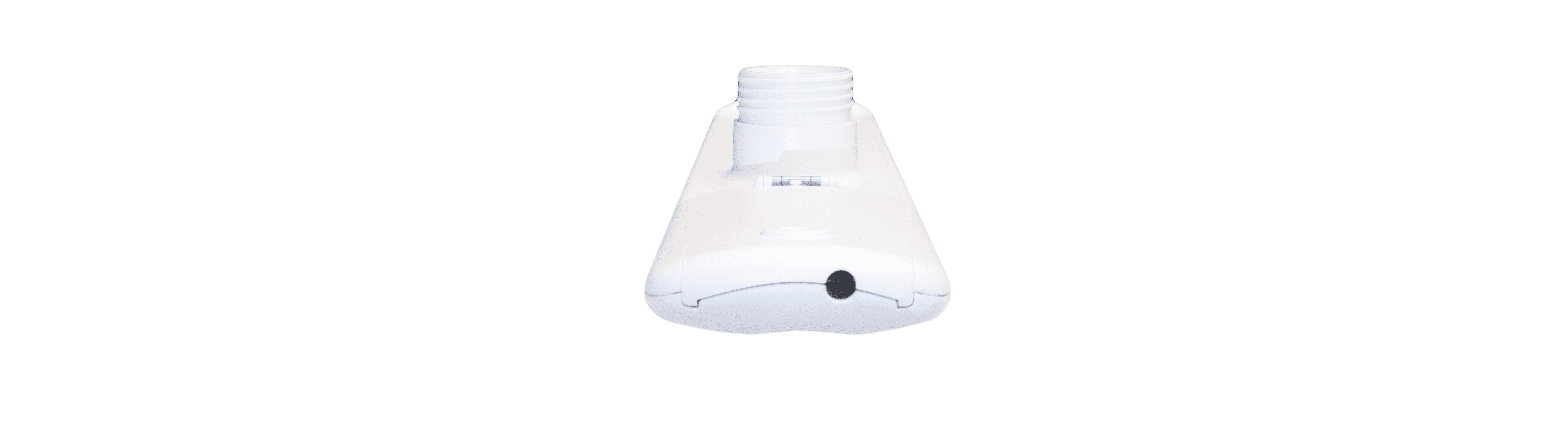

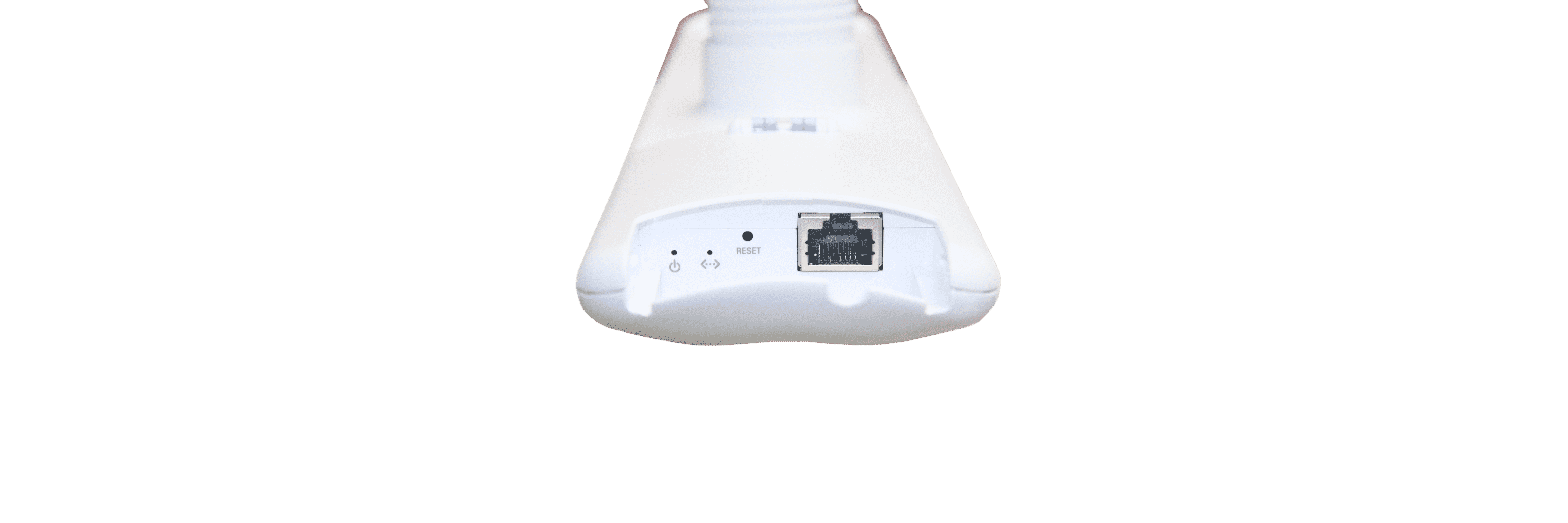

Торцевая часть устройства имеет крышку-заглушку закрывающую отсек с гигабитным Ethernet портом. Крышка закрывается достаточно плотно и опасаться попадания влаги не стоит, порт защищен достаточно хорошо. Помимо передачи данных через Ethernet порт так же поступает и питание, по схеме PoE 24, что, впрочем, стандартно для подобных устройств.

Фотообзор LiteBeam 5AC -16-120

Рядом с портом традиционно утопленная в корпусе находится кнопка перезагрузки устройства. Также с ее помощью можно осуществить сброс настроек LiteBeam 5AC -16-120 к заводской конфигурации, при удерживании кнопки в нажатом положении более 10 секунд.

Фотообзор LiteBeam 5AC -16-120

Всегда интересно узнать, что находится внутри устройства. Данная точка доступа не использует никаких винтов, корпус состоит из двух частей скрепленных специальными защелками, часть из которых ставится на клей, и потому разобрать устройство без поломки непросто. Не рекомендуем пытаться выполнять этот процесс самостоятельно.

Фотообзор LiteBeam 5AC -16-120

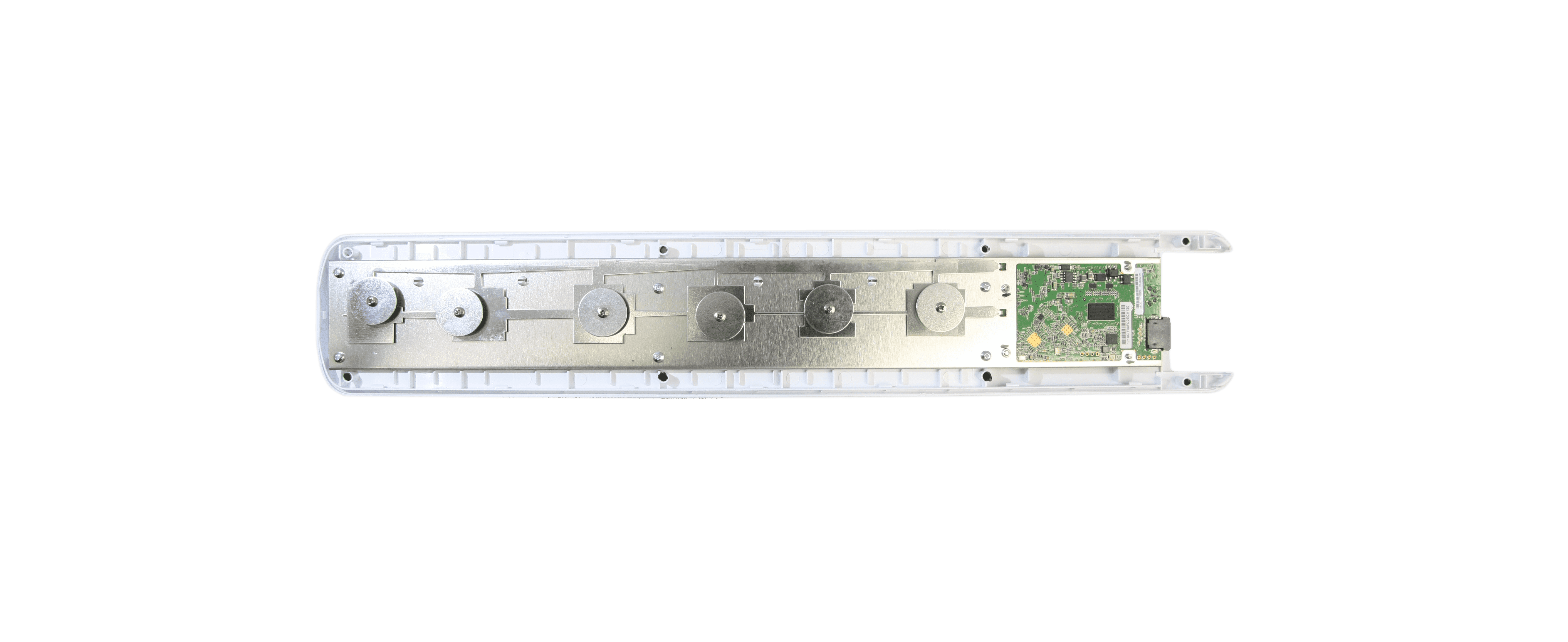

Сняв верхнюю крышку мы видим плату и WiFi антенну, которая довольно необычна. В отличии от Nanostation, где WiFi антенна изготовлена на текстолитовой плате, здесь мы видим 6 цельнометаллических излучающих элементов с хорошим экраном с обратной стороны. Антенна обеспечивает коэффициент усиления до 16 dbi при ширине главного лепестка в диаграмме направленности 120 градусов в горизонтальной плоскости и около 60 в вертикальной. КСВН составляет 1:5-1

Фотообзор LiteBeam 5AC -16-120

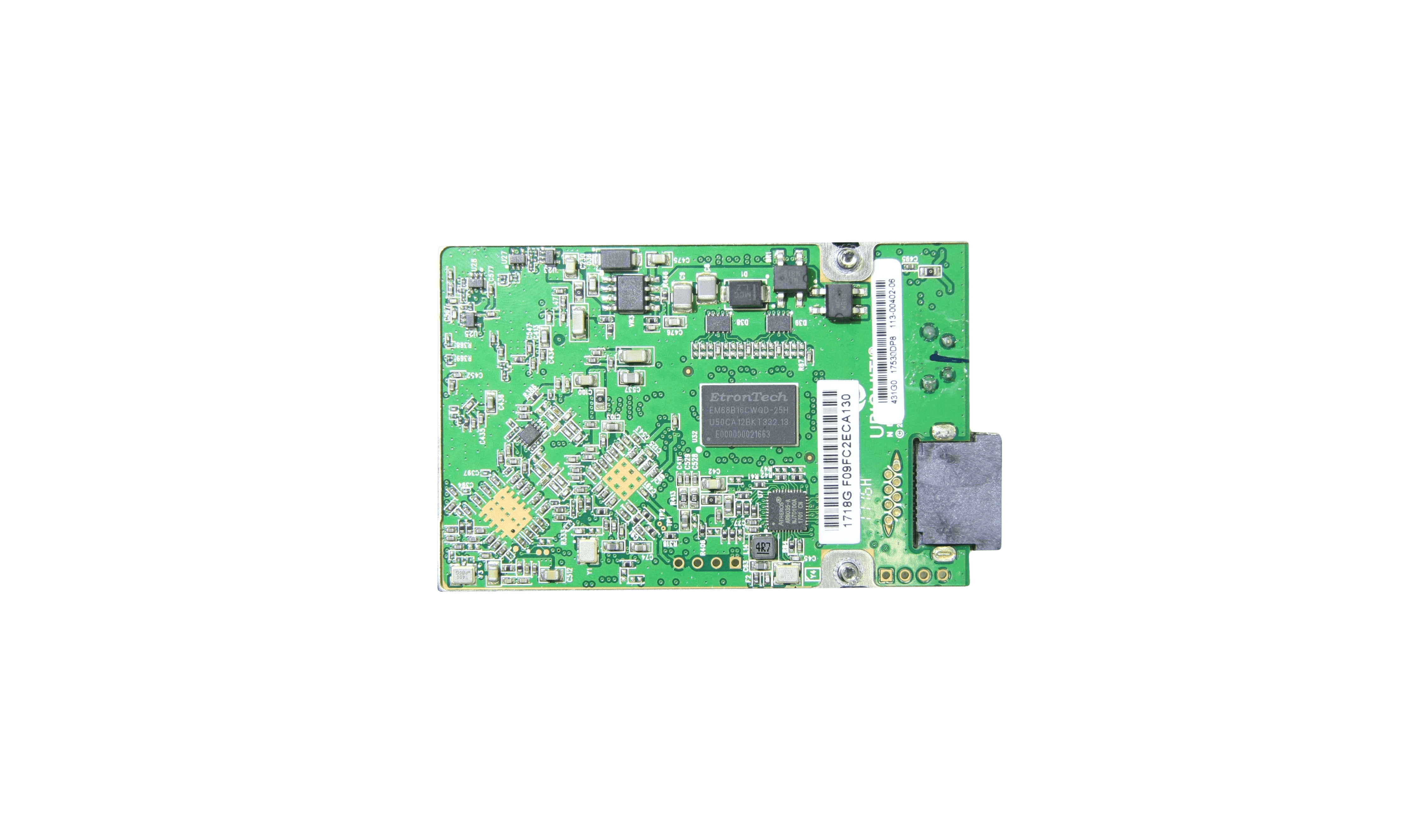

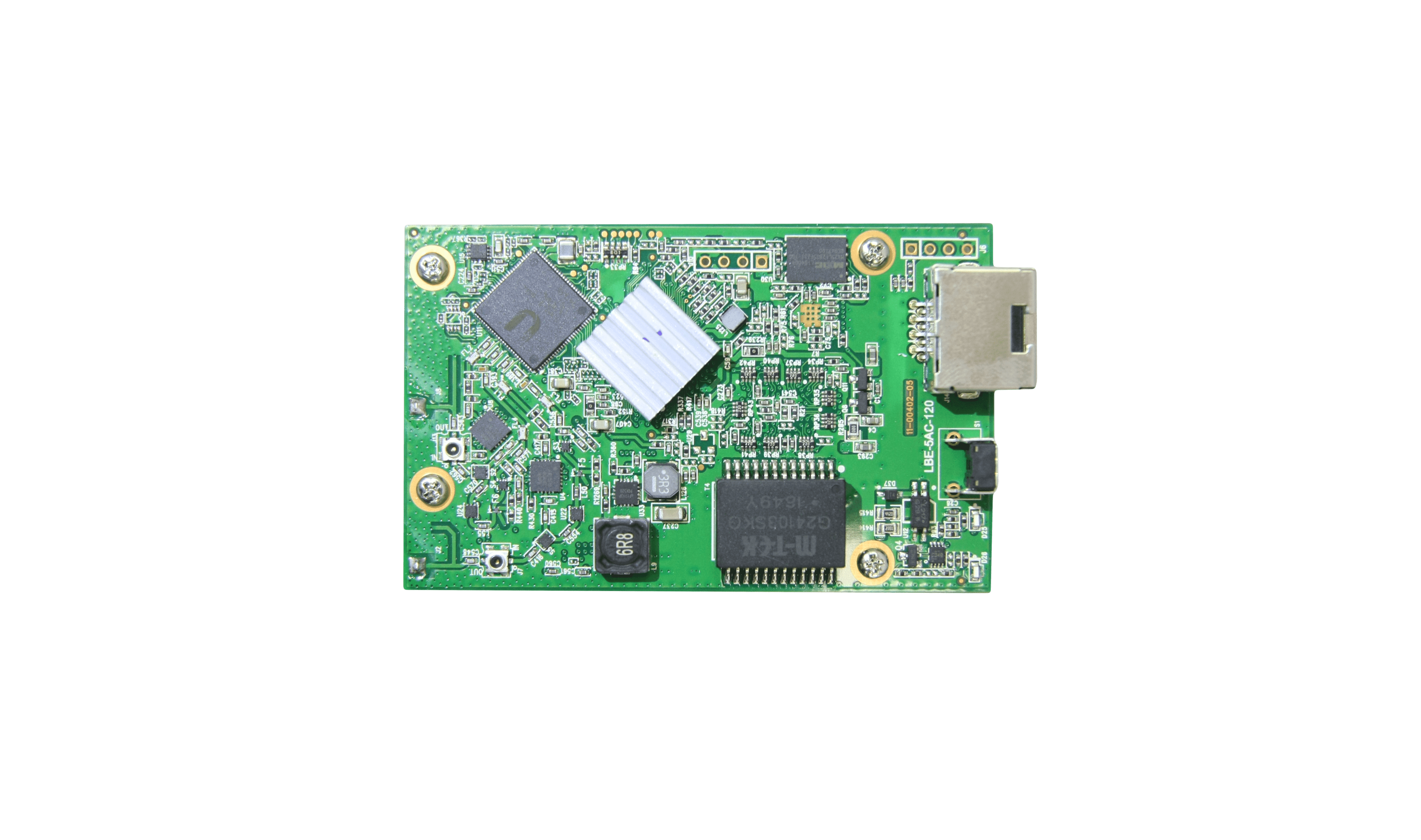

На материнской плате расположен радиомодуль выдающий до 25 dbm мощности на встроенную антенну, а так же процессор MIPS 74K, и модули оперативной памяти общим объемом 64 мб DDR2. Внешне плата выглядит очень аккуратно и хорошо, никаких огрехов – неаккуратной пайки либо плохого монтажа нет.

Фотообзор LiteBeam 5AC -16-120

Завершая наш фотообзор и подводя итог, следует отметить несколько особенностей нового устройства. Во-первых, LiteBeam 5AC-16-120 получила новую, необычную WiFi антенну, которая производит по своей схеме очень приятное впечатление и скорее всего будет эффективнее более старых решений.

Во-вторых, очень хорошо продуманна эргономика устройства – обтекаемый корпус обеспечивает хорошую ветроустойчивость, а новое крепление с шарнирным элементов реально упрощает юстировку. Устройство выглядит как внешне, так и с точки зрения электроники весьма свежо и продуманно, за отдельно стоит похвалить инженеров Ubiquiti Networks.

Фотообзор LiteBeam 5AC -16-120

LiteBeam 5AC-16-120 может быть хорошим вариантом для развертывания небольшой или средней по мощности базовой станции в пределах диаграммы направленности своей WiFi антенны, может использоваться точка доступа и в соединениях мост, либо как клиентское оборудование. Не забывайте, что устройства серии AirMax AC не поддерживает WiFi, и может работать только с фирменным оборудованием Ubiquiti AirMax!
