Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

Предлагаем вашему вниманию небольшой отчет о интереснейшем опыте подключения к интернету удаленного горного миниотеля, расположенного в австрийских Альпах. Это один из первых подобных проектов в Европе, с использованием оборудования Ubiquiti, что делает рассказ еще интереснее. (использованы материалы Ubiquiti Community)

Наша компания достаточно давно занимается внедрением различных сетевых проектов в Германии. Заказы бывают самые разные, от решения проблем в частном секторе до обеспечения доступом в мировую паутину отелей, развертывания сетей в торговых центрах и на других объектах подобного уровня. Однако, не так давно у нас появился необычный и весьма интересный проект. Заказчику, который находился в австрийских Альпах было необходимо подключить к интернету здание горного миниотеля. Строение находилось в достаточном отдалении от всей инфраструктуры, и имело собственную систему энергоснабжения, канализации – словом, было полностью изолированно от внешнего мира.

Наша задача состояла в том, чтобы обеспечить гостям стабильный и бесперебойный доступ в сеть. Основной идеей проекта было создание линка от горнолыжного подъемника, где был сигнал мобильных сетей LTE и кабельный доступ в сеть, до миниотеля с использованием радиомостов. Расстояние составляло около 8 километров по прямой, однако дополнительной сложностью было то, что непосредственно между миниотелем и подъемником прямой видимости не было. При этом, на расстоянии около 250 метров был расположен луг с которого открывался прекрасный вид на горные хребты Альп, и главное, на горнолыжный подъемник где и планировалось размещение первой ступени радиомоста. В этом месте мы решили установить пункт второй ступени ретрансляции, от которого линк передавался непосредственно в отель.

Итак, какое оборудование мы использовали? Приведем его список: Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

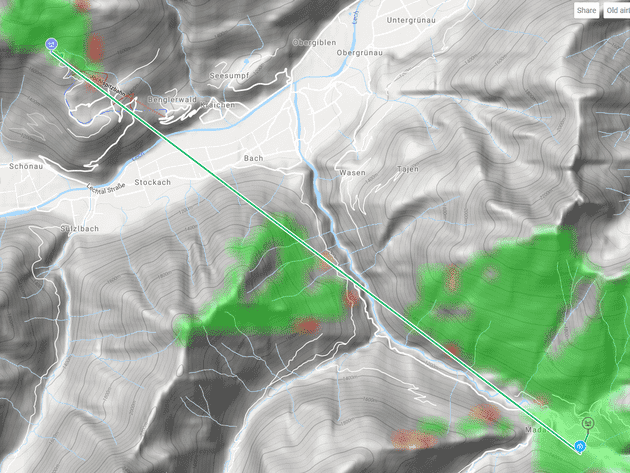

Прежде чем закупить оборудование и начать монтаж, естественно, мы провели расчеты с использованием калькулятора AirLink, скриншот из которого приведен ниже. Здесь вы можете видеть обе ступени ретрансляции с привязкой к местности и демонстрацией направления линка. При размещении в намеченных местах зона френеля была в достаточной степени свободна, и мы приступили к практической части реализации нашего проекта.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

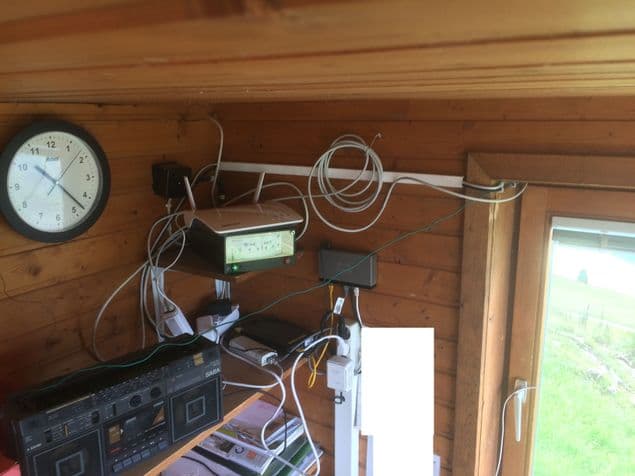

Первым этапом была установка LTE коммутатора в операторской верхней точки горнолыжного подъемника. Выглядит это примерно так.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

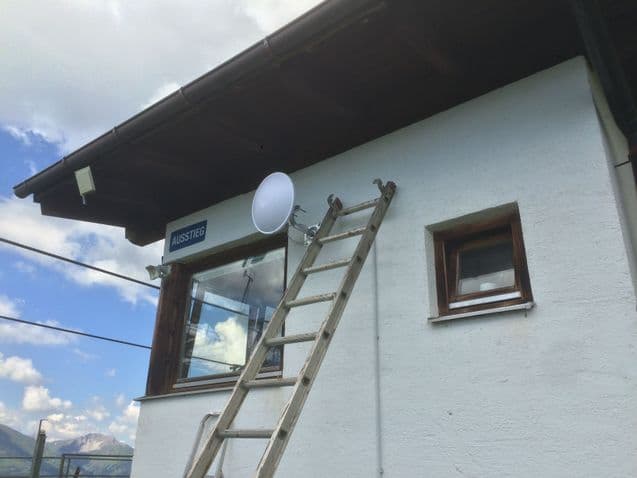

На стене строения снаружи мы установили первый PowerBeam 5AC Gen 2. Учитывая, что оборудование используется в горах на антенну был надет защитный радиопрозрачный колпак PowerBeam Radome, уменьшающий парусность антенны, - диаметр которой составляет 420 мм – что немало, и дополнительно защищающий облучатель антенны с интегрированной радиочастью.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

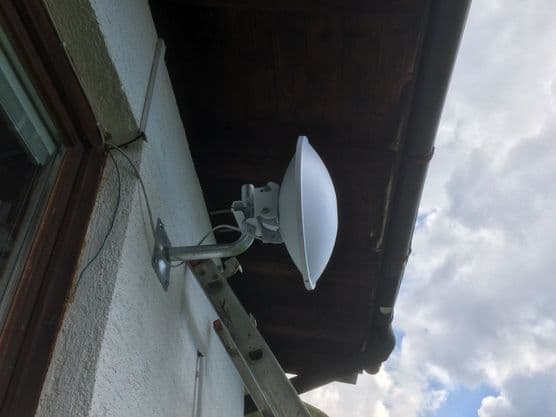

При использовании оборудования на больших высотах настоятельно рекомендуем вам использовать колпаки Radome, экономия здесь может обернуться большими потерями! Фирменный кронштейн надежно закреплен анкерными болтами в стену операторской.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

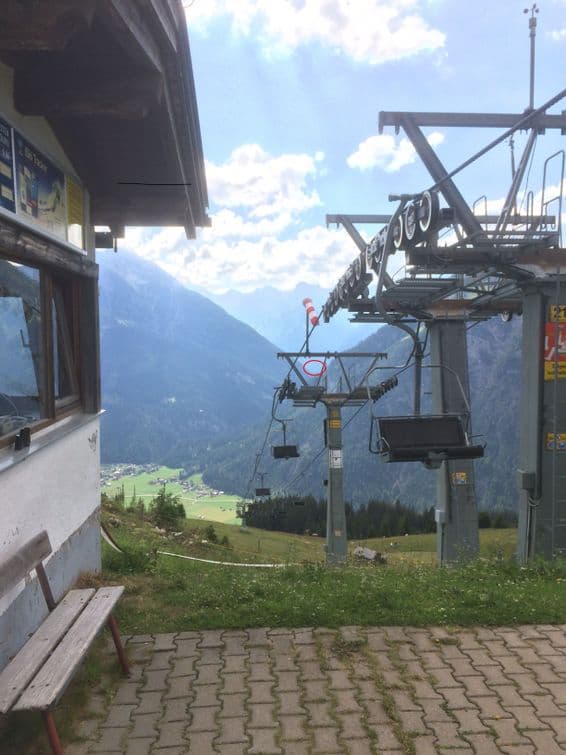

На фотографии выше красным кругом отмечена удаленная ступень ретрансляции на лугу, невдалеке от миниотеля которая находится в 8 километров от подъемника. Туда мы и «стреляем» линком. Над юстировкой антенн здесь пришлось повозиться, расстояние большое, а луч у параболических антенн очень узкий, да и горы мешают.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

Так выглядит приемная антенна на пункте ретрансляции, если посмотреть от нее в сторону горнолыжного подъемника, где установлен первый PowerBeam 5AC Gen 2.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

Процесс монтажа. Линию питания к данной точке провели силовым кабелем, непосредственно от здания отеля. Место установки последнего, четвертого PowerBeam 5AC Gen 2 на фото помечено кругом

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

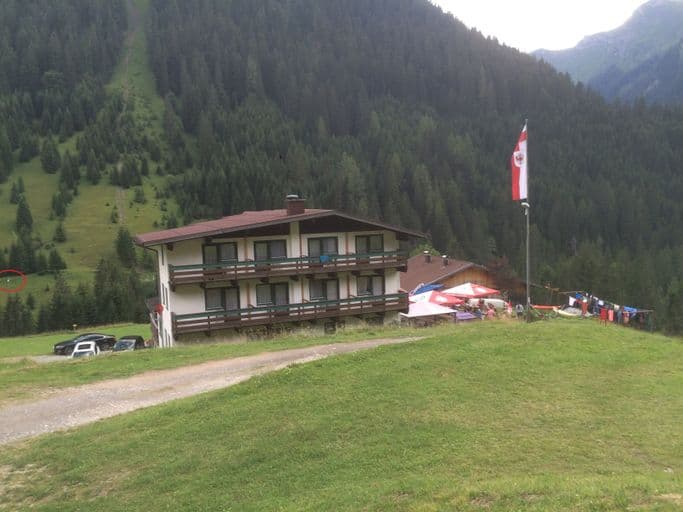

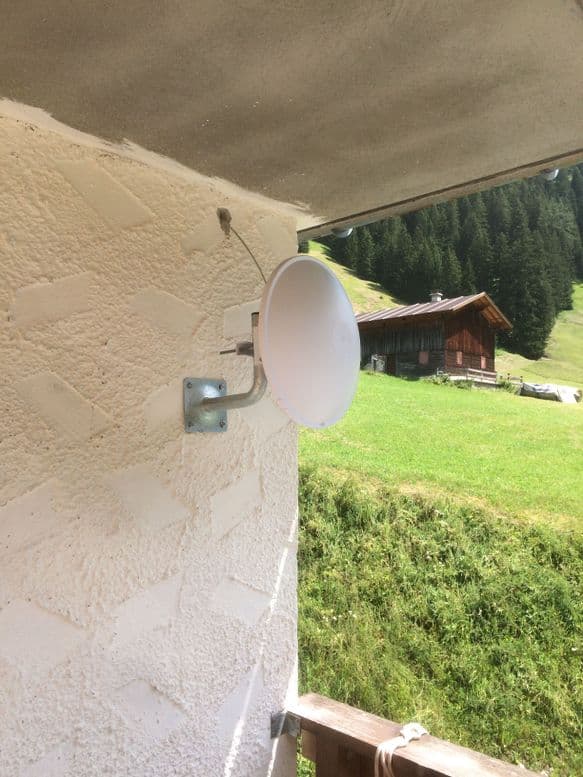

И наконец, финальная точка приема линка – четвертый PowerBeam 5AC Gen 2, установленный на здании Миниотеля. На фото ниже вы можете видеть здание самого отеля, а чуть левее, приглядевшись, увидите отмеченное место установки ступени ретрансляции на лугу.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

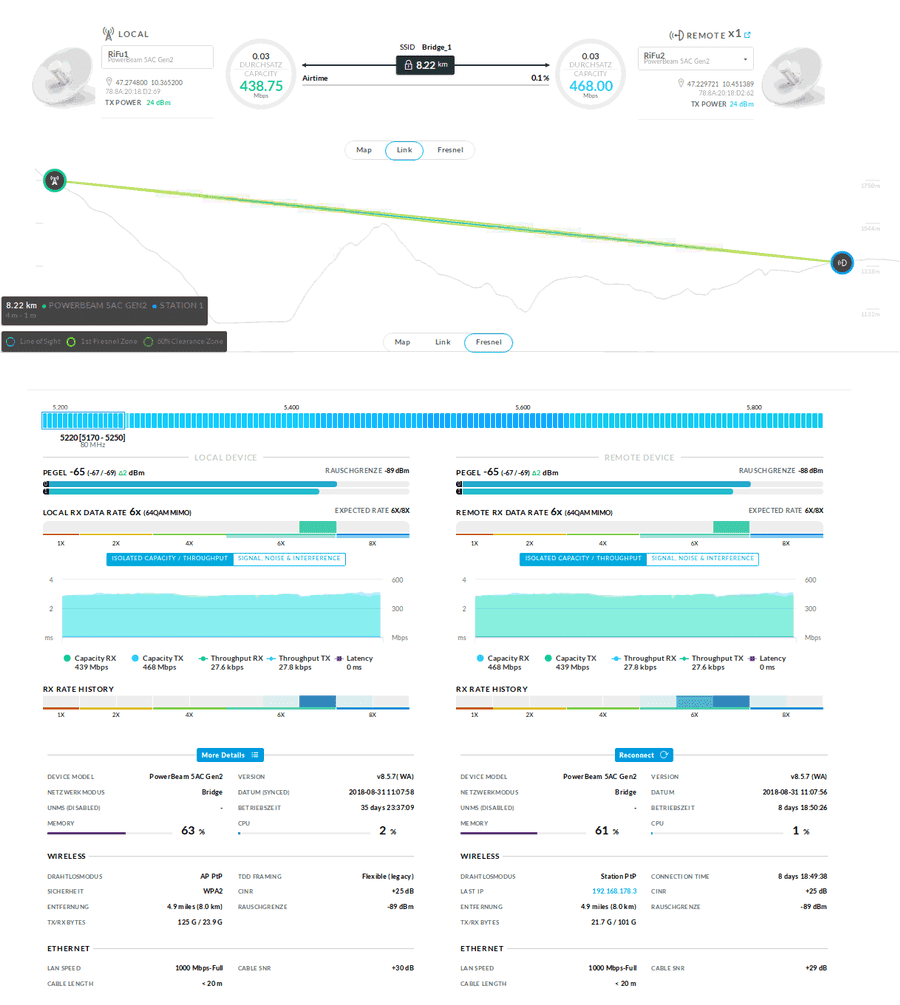

После окончания монтажа, естественно, необходимо было протестировать соединение, что мы и сделали. Заходим в AirOs и смотрим результаты теста. Итак, длина линка 8.22 км.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

Скорость составляет более 400 мбит/Сек, уровень сигнала 65-60 dBm – прекрасные значения! Конечно, плюсом является не зашумлённый радиоэфир, но все равно результаты впечатляют.

Интернет в горах. Развертывание WiFi для миниотеля в Альпах. Обзор

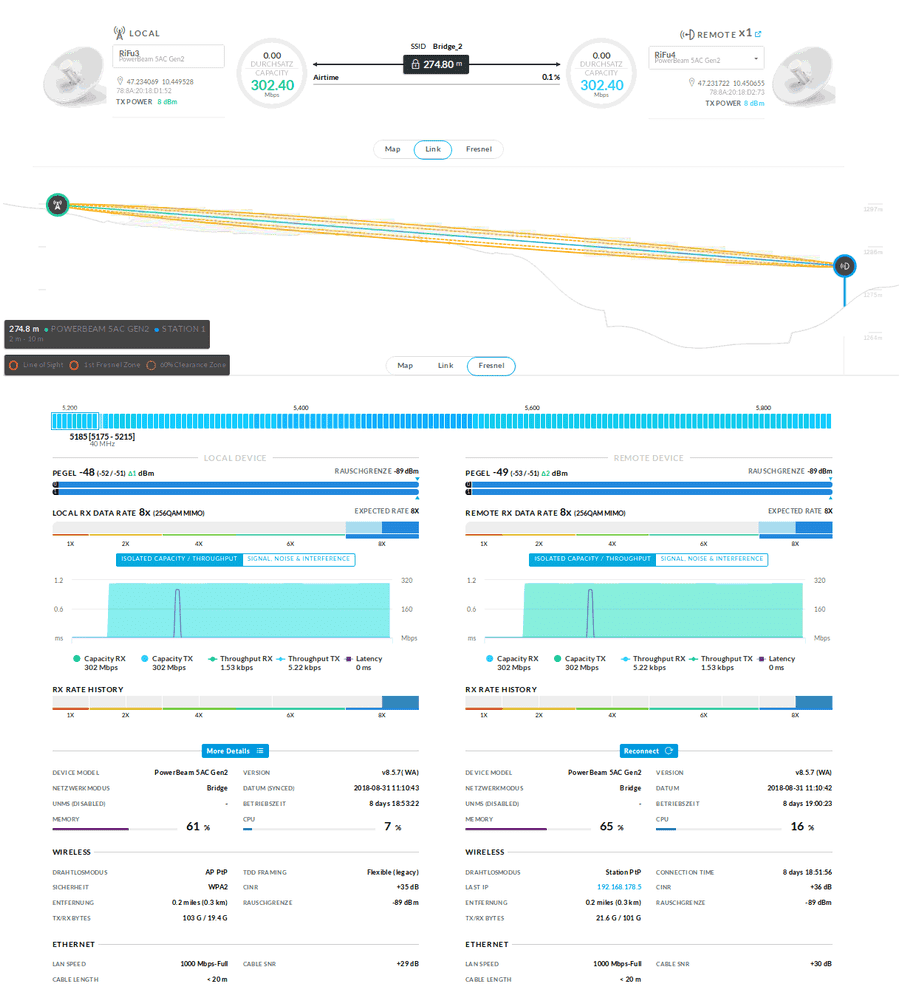

Вторая ступень. Дистанция 275 метров, скорость более 300 мбит/Сек, уровень сигнала - 52-51 DBM. Тоже вполне приличные значения. Однако, внимательный читатель может спросить – почему скорость на короткой ступени ниже чем на длинной? Дело в меньшей свободе зоны френеля, заказчик посчитал достаточным такие параметры и не захотел поднимать точку ретрансляции, находящуюся на лугу на более высокую мачту, несмотря на наши предложения. Конечно, можно было бы подключить ступень ретрансляции по кабелю, все равно силовой кабель для питания точка доступа был проложен от здания, однако стоимость качественного кабеля была бы практически идентична двум PowerBeam 5AC Gen 2, и потому в итоге клиент остановился именно таком варианте.

После окончания монтажа и теста скоростей мы установили в отеле UniFi AP PRO, по одной WiFi точке доступа на каждый этаж. Итогом стала возможность доступа в сеть прямо из номеров этого горного Миниотеля. Заказчик остался очень доволен проделанной работе, ну а мы получили новый, интересный опыт внедрения оборудования Ubiquiti в необычных, сложных условиях горной местности.
