MonsterDish 5G 37. Интересный обзор большой инсталляции

Как известно, лучший критерий качества и удобства использования оборудования - практика. И в продолжение нашей постоянной рубрики обзоров инсталляции оборудования Ubiquiti, мы предлагаем вашему вниманию отчет об установке новейшей направленной антенны MonsterDish 5G 37. проведенной одним из WISP провайдеров.

MonsterDish 5G 37

Наша компания работает в сфере IT уже довольно давно. Однако, в последнее время мы значительно расширили клиентскую базу. Главный пик притока пришелся на последние полтора года. Поскольку нагрузка на сеть неуклонно росла, мы решили, что пришло время модернизировать магистральные каналы связи. Это было уже насущной необходимостью.

Мы получаем интернет по радиомосту, из города. До сегодняшнего дня использовалась схема с пролетом дистанцией в 7 километров, который был основан на AirFiber - 5XHD и антеннах AF-5G34-S45.

Ведущая станция находилась на крыше двухэтажной церкви в городе, где имелся доступ к оптоволоконной линии, ведомая была расположена на радиовышке, с высотой размещения 110 метров.

Поскольку тарелка расположена на очень большой высоте, и при этом направлена на город, она собирает помимо основного сигнала достаточно большое количество шума (даже несмотря на свою узкую диаграмму направленности), поэтому мы надели на нее радиоизоляцию ISO Beam, в целях исправления ситуации. Данная мера помогла, однако не кардинально, для увеличения скорости линка требовались дополнительные усилия направленные на улучшение уровня сигнал\шум.

Мы собирались сделать аналогичную модернизацию со стороны здания церкви где установлена главная станция AirFiber, так-как рядом находится высотное здание , на котором размещено огромное количество радиооборудования. Однако, в процессе модернизации линка нам пришла мысль, что вместо того, чтобы устанавливать радиоизоляцию, возможно, лучше решить проблему кардинально, и попробовать новую антенну Ubiquiti Monsterdish 5G 37.

MonsterDish 5G 37

Ее цену, по нашим подсчетам достаточно быстро должна была окупить дополнительная прибыль.

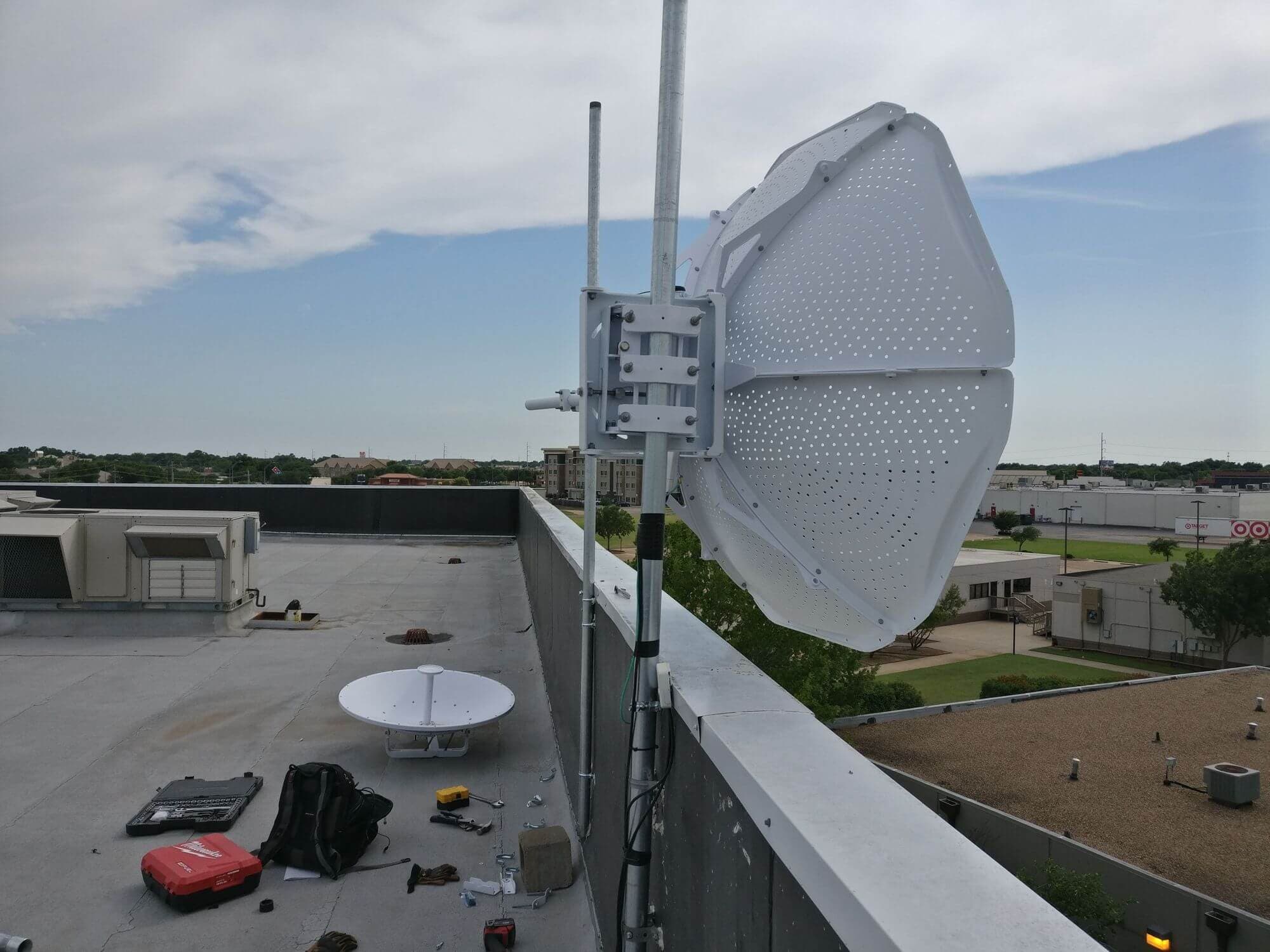

Излишне говорить, что размер Ubiquiti MonsterDish 5G 37 оправдывает свое название. Это действительно настоящий монстр! Нам потребовалось около 6 часов, чтобы поднять антенну на крышу, собрать и установить новые столбы, дабы как следует закрепить нашего “монстра”.

MonsterDish 5G 37

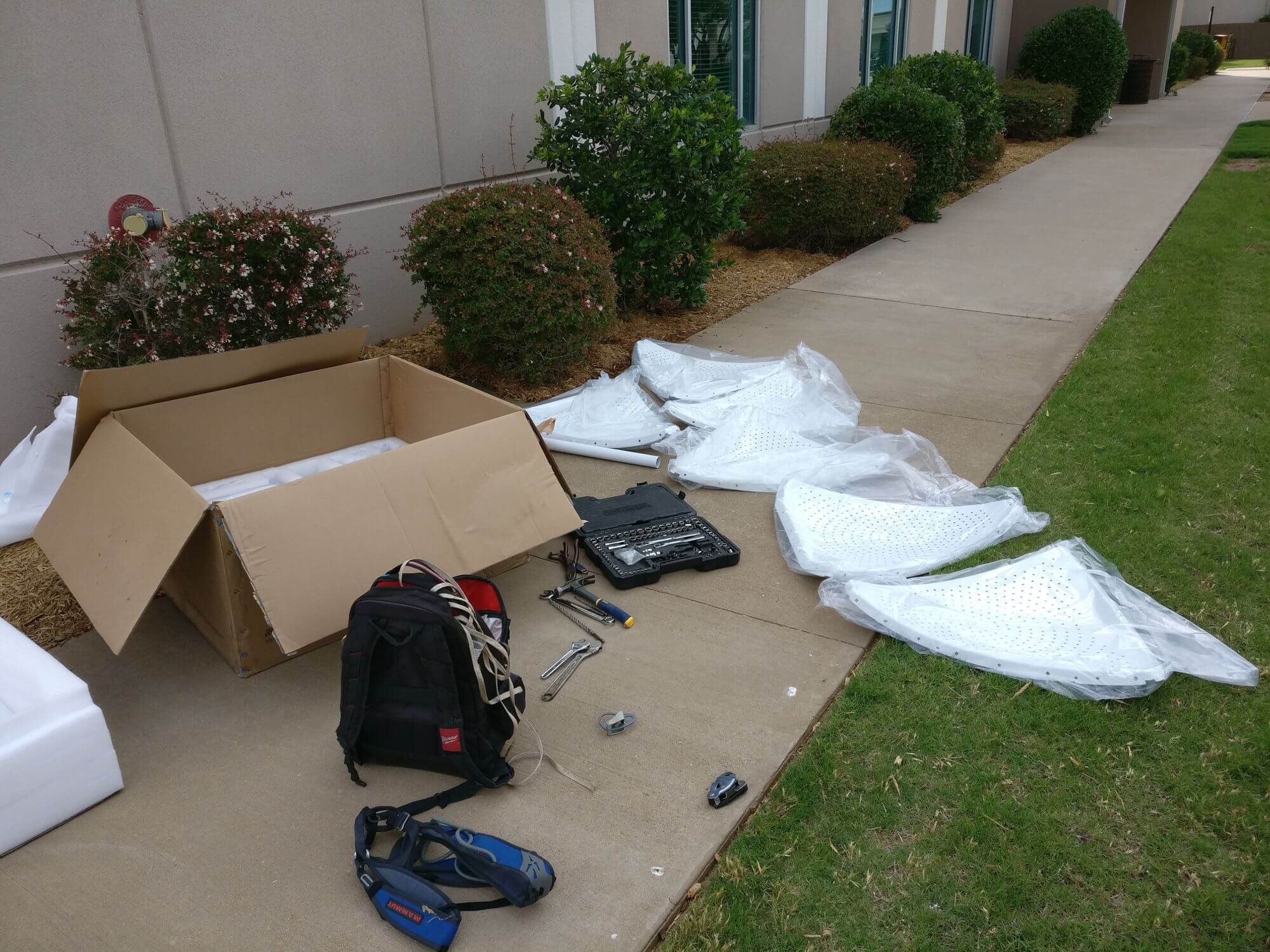

Для нашей старой антенны AirFiber 34 дБи мы использовали в качестве крепления 2-дюймовую трубу EMT, закрепленную в бетонной стене с помощью анкеров и металлических хомутов. То, что систему крепления придется модернизировать стало ясно сразу, после того как сотрудники транспортной компании выгрузили коробку с MonsterDish 5G 37 на пороге нашего офиса. Вес ее составил 41 килограмм!

MonsterDish 5G 37

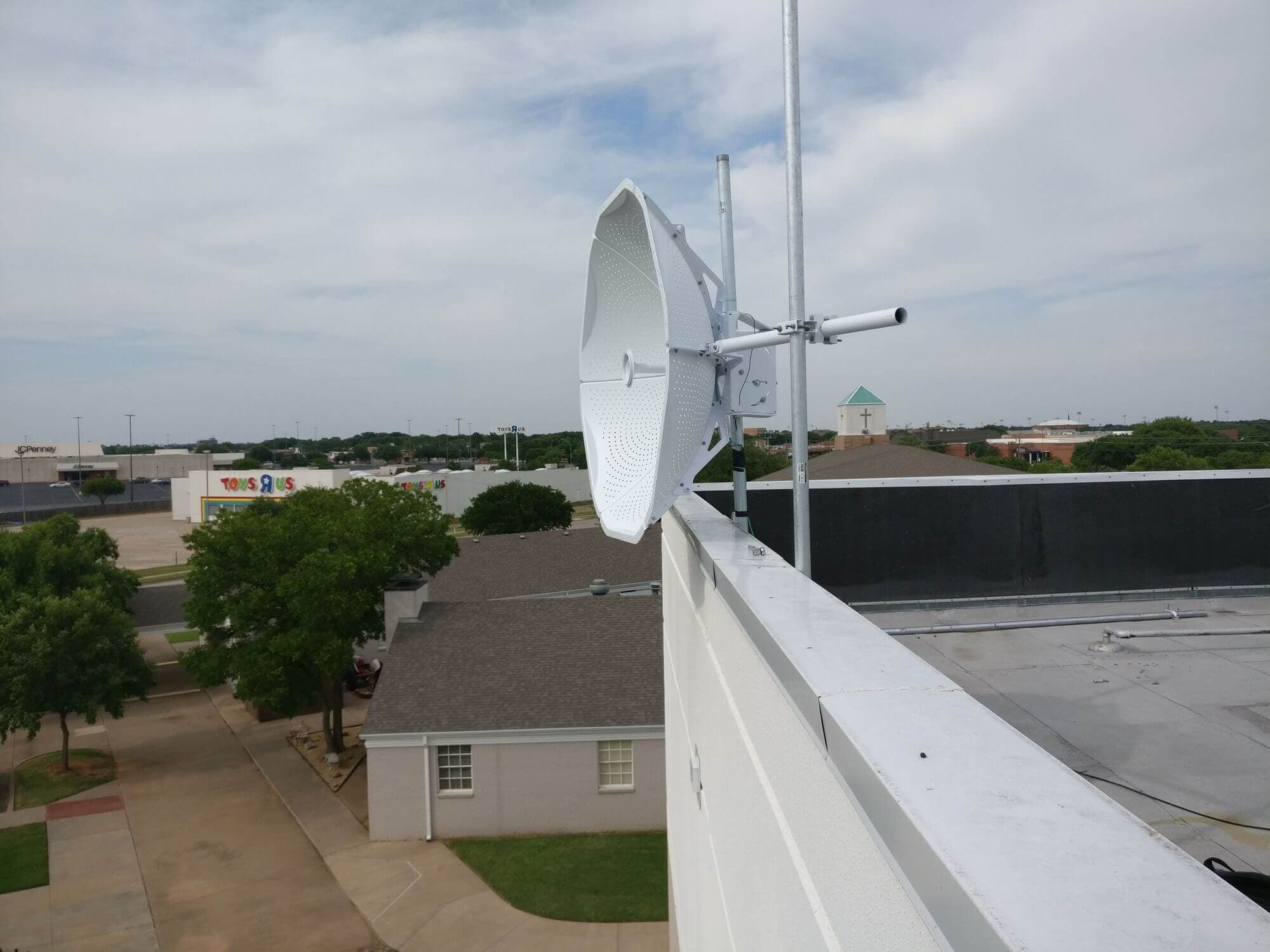

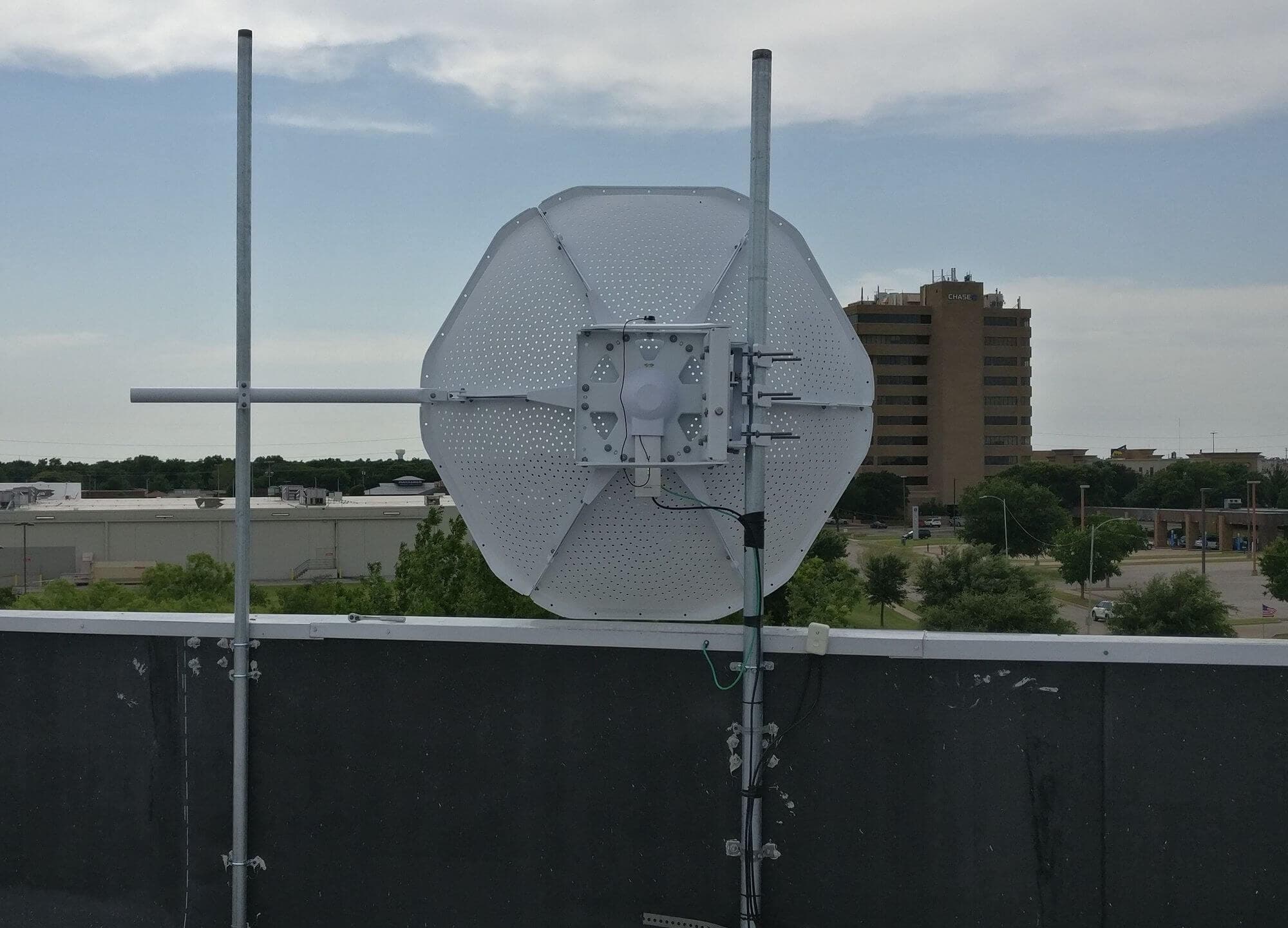

Схема крепления MonsterDish 5G 37 отличается от обычных антенн. Для ее поддержки используется боковая распорка (видно на фото) Изначально мы предполагали использовать две мощные 2-дюймовые оцинкованные трубы (1 для антенны и 1 для боковой распорки).

MonsterDish 5G 37

Мы прикрепили 2-дюймовую трубу к бетонной стене и закрепили ее 4-мя металлическими монтажными, каждый из которых удерживался 12 сантиметровыми анкерами, укреплёнными в бетоне.

Чтобы крепежная труба не вращалась внутри хомутов, мы зафиксировали ее саморезами, которые были расположены под разными углами. Для боковой распорки мы устанавили вторую 2-дюймовую трубу, и закрепили ее аналогичным образом с первой.

MonsterDish 5G 37

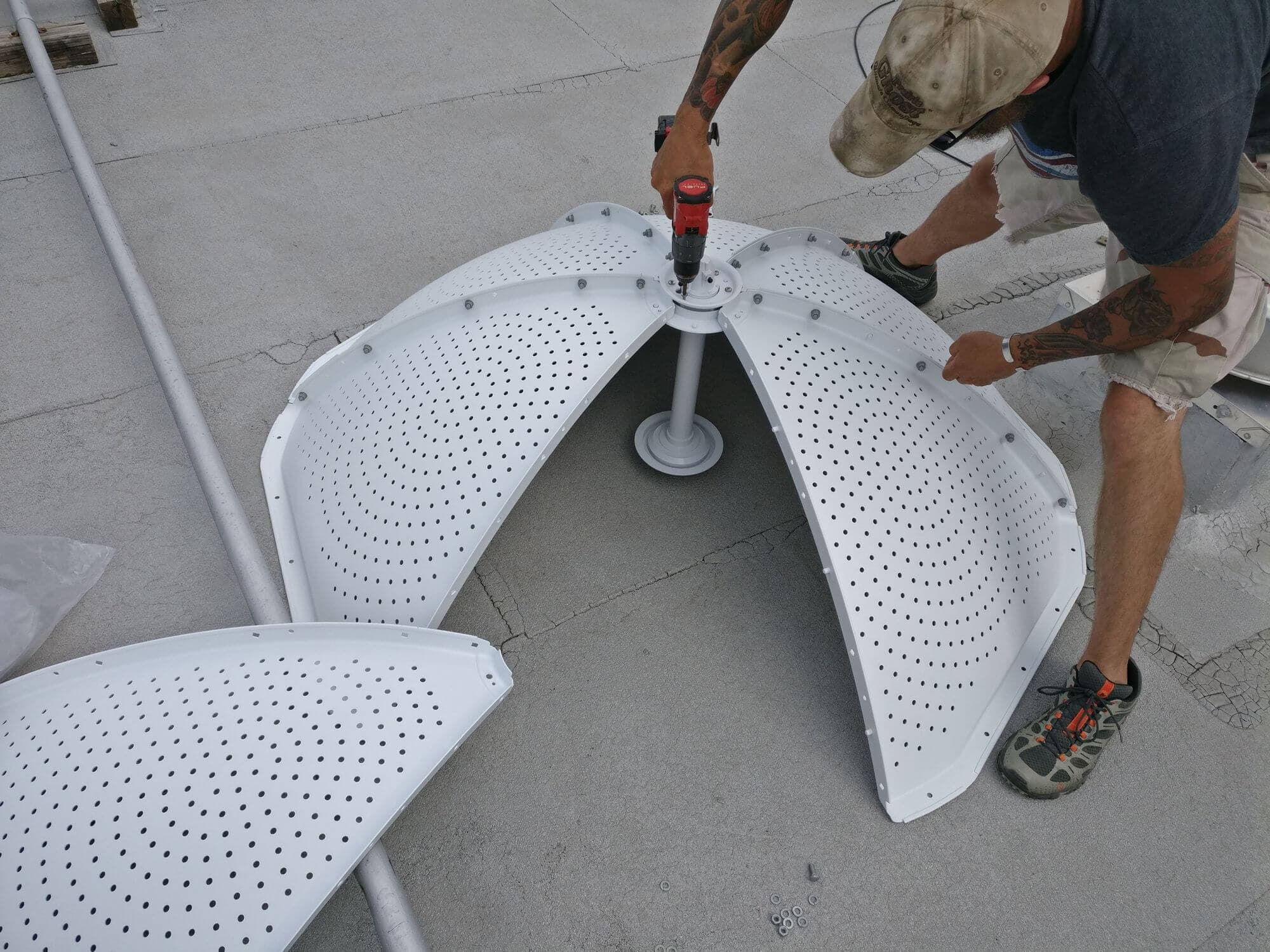

Monsterdish отличается от обычных антенн своей конструкцией. Отражатель разборный, и состоит он из шести сегментов. Собрать конструкцию оказалось достаточно легко. Конечно, это заняло какое-то время из-за огромного размера антенны, но инженерам Ubiquiti надо отдать должное - они действительно позаботились о максимальном упрощении сборки.

MonsterDish 5G 37

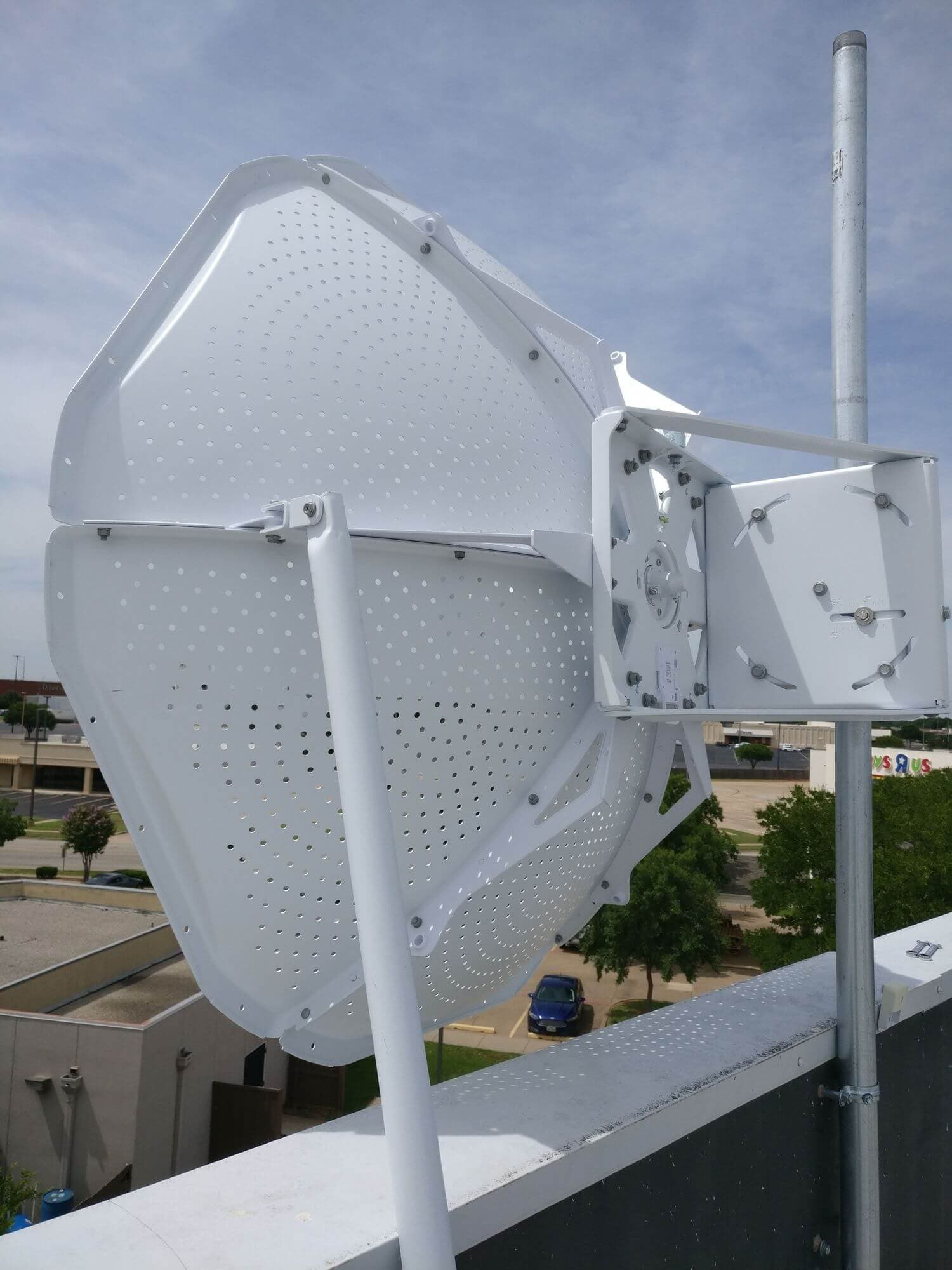

У большинства сегментов есть только один способ сочленения, и перепутать между собой сегменты нереально. Было несколько вещей, которые немного смутили нас, прежде чем мы наконец собрали антенну - а именно: опорные кронштейны, которые идут на тыльной стороне тарелки между каждой панелью-сегментом , должны быть закреплены обязательно симметрично - с одной и той же стороны сочленений сегментов.

MonsterDish 5G 37

В противном случае их не получится установить на основную опорную раму антенны - не сойдутся зазоры посадочного места.

Единственным реальным минусом, пожалуй, является то, что 6 винтов удерживающие облучатель антенны являются крайне мягкими, и при установке сорвать резьбу или грани головок достаточно просто. Нам пришлось вывинчивать их, из-за неправильной установки облучателя, и закрутить из второй раз оказалось проблемой.

MonsterDish 5G 37

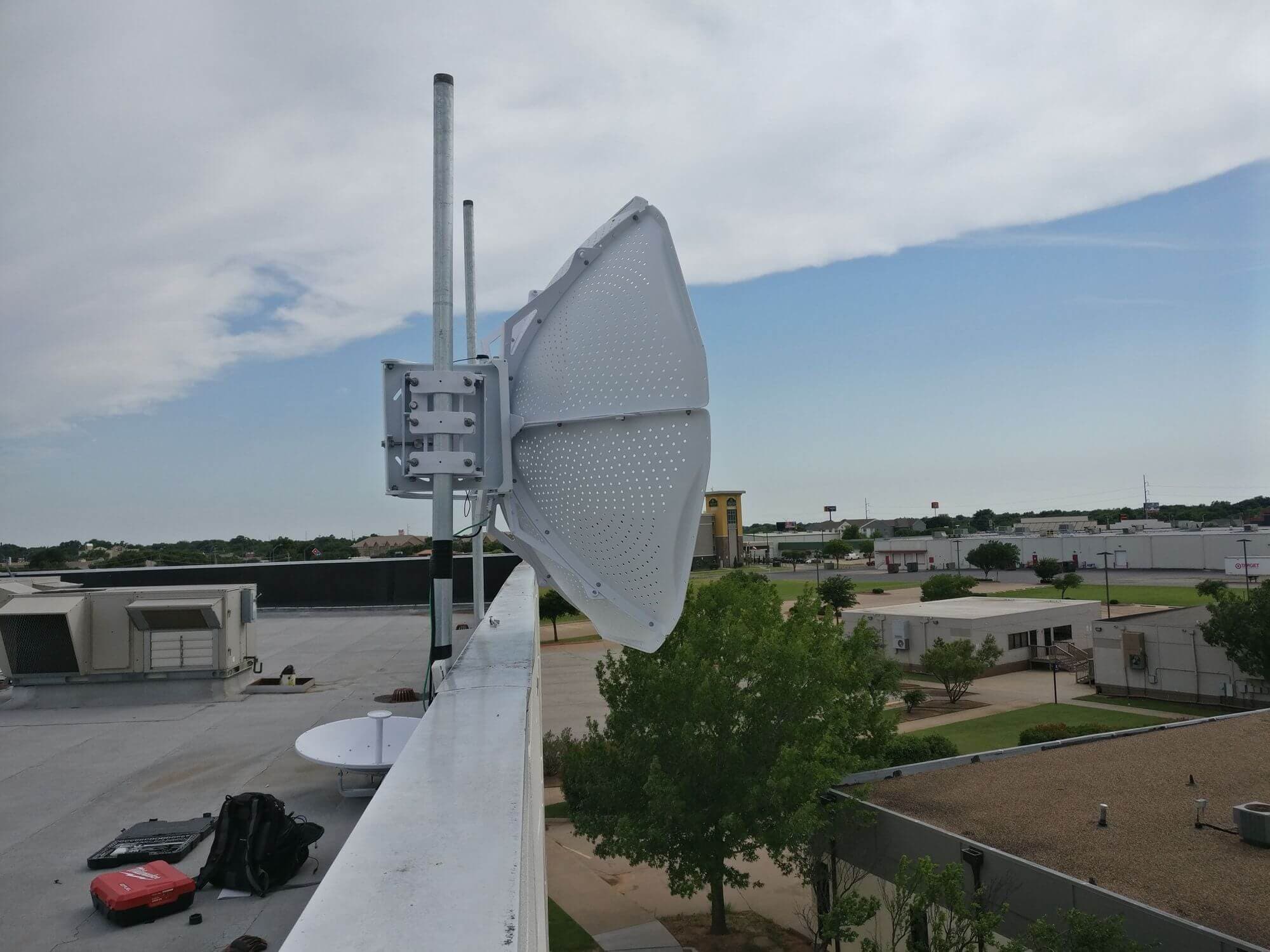

Несмотря на пугающую громоздкость MonsterDish 5G 37 юстировка антенны оказалась очень простой! Пожалуй, модель юстируется едва ли ни легче всех остальных параболических антенн от Ubiquiti. Безусловно, это очень большая заслуга инженеров компании. Страшно подумать, насколько сложна была бы точная настройка ориентации антенны без их сложной и продуманной системы креплений.

MonsterDish 5G 37

После окончания юстировки и настройки линка разница была весьма ощутимой, и даже превзошла наши первоначальные ожидания.

MonsterDish 5G 37

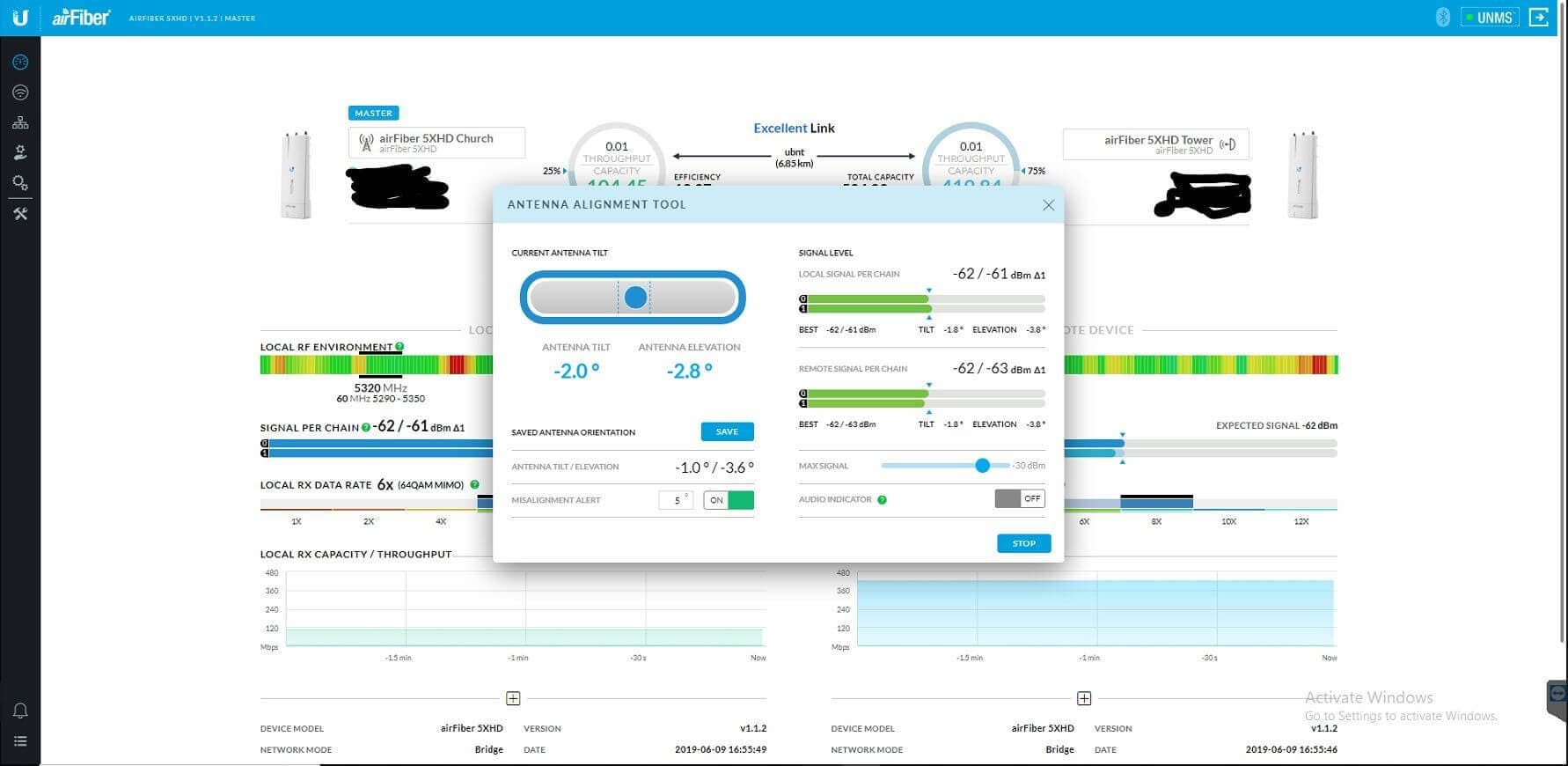

Вот несколько фотографий интерфейса AirOs, и анализатора спектра Airview. В итоге, Мы перешли от уровня модуляции, который колебался от 6x до 8x, к стабильным 10x!

MonsterDish 5G 37

Нас более чем устроил этот результат. Если у вас есть проблемы с недостатком скорости соединения, который обеспечивает ваш радиомост из-за слабого сигнала либо зашумленности радиоэфира - мы смело рекомендуем использовать MonsterDish 5G 37. Вы однозначно не будете разочарованы!
