LTU LR. Унификация и модернизация

LTU LR

Серия оборудования Ubiquiti LTU вышла не так давно, и уже достаточно подробно освещалась на нашем сайте. Ее главные особенности, безусловно, заключаются в высочайшей эффективности соединения, которая была недостижима при использовании существующего протокола AirMax\AirMax AC. Данный протокол сам по себе очень хорош и значительно отличается от WiFi. Кардинальная разница здесь заключается в использовании схемы TDMA поллинга, которая призвана бороться с так называемой проблемой «скрытого узла»

Немного проясним суть проблемы. Дело в том, что WiFi основан на принципе так называемого «коллизионного» доступа CSMA –CA (метод множественного доступа с контролем несущей частоты) . При использовании этой схемы все абонентские устройства должны находится не только в зоне уверенного соединения с базовой станцией, но и слышать друг друга, поскольку очередность трансляции данных определяется свободой частоты.

Перед началом трансляции данных абонент высылает jam –пакет, который предупреждает другие устройства о том, что канал занят и ведется обмен данными с базовой станцией. Соответственно, в случае если отсутствует взаимная связь абонентов, данный сигнал они попросту не услышат, и начнут одновременную трансляцию данных, таким образом мешая друг другу и создавая коллизии.

AirMax решил данную проблему использованием TDMA поллингу, где осуществляется арбитраж со стороны базовой станции, с управлением абонентским доступом и выделением каждому ведомому устройству индивидуального тайм-слота для передачи данных.

Однако, несмотря на все свои достоинства, AirMax все же основывался на базе технологий WiFi, и не мог выйти из технических ограничений модуляций ( 256 qam для 802.11 ac), а также кардинально повысить скорость. Зато это хорошо получалось у серии AirFiber,с оригинальными чипами, которые разрабатывались командой инженеров, ранее создававших легендарную серию Motorola Canopy, а ныне работающих в Ubiquiti.

Именно поэтому данные технологии и распространили с соединений точка-точка, где AirFiber 5X HD демонстрирует прекрасные результаты помехоустойчивости и реальной скорости «в поле», на сети топологии «точка-многоточка», создав новую линейку Ubiquiti LTU.

На старте в серию входило 4 продукта, однако, линейка успела пополнится уже двумя продуктами, и один из них только что анонсированная беспроводная точка доступа LTU LR.

LTU LR

Ubiquiti LTU продолжает собой существующие серии оборудования

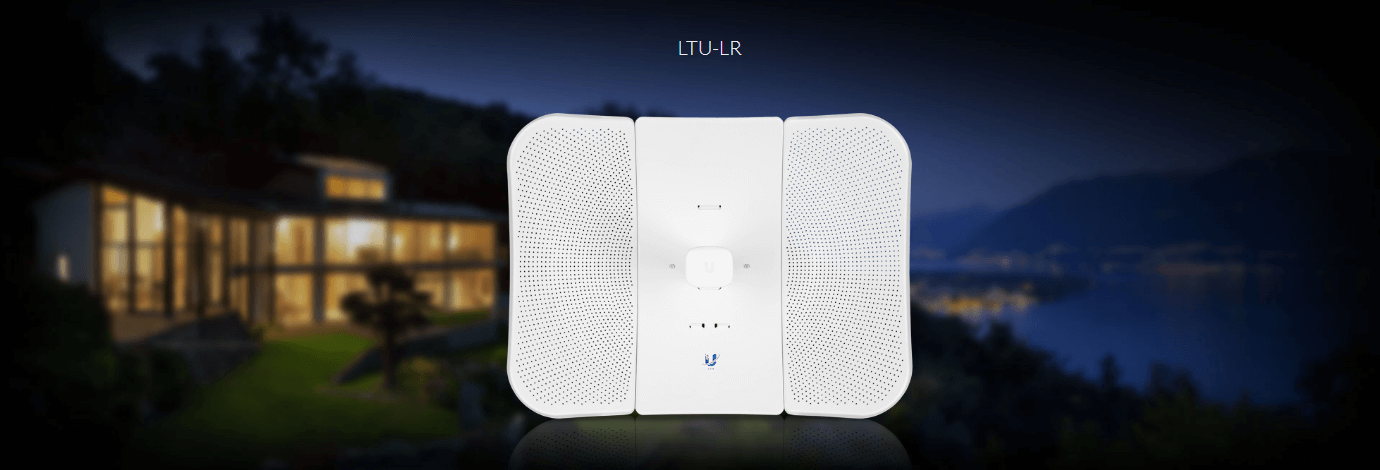

Внешний вид модели может показаться многим пользователям продукции Ubiquiti знакомым. И это действительно так. LTU LR по конструкции аналогична другому продукту, который был выпущен довольно давно, - а именно LiteBeam. Особенность такой конструкции заключается в разборном отражателе антенны.

LTU LR

Дело в том, что стандартная «тарелка» с параболическим отражателем является весьма неудобной при транспортировке. Ее размеры без проблем достигают полуметра в диаметре, и, соответственно, коробка с устройством доходит до 60-70 сантиметров. Такие габариты значительно увеличивают неудобства при транспортировке. LTU LR же имеет отражатель состоящий из трех сегментов, и ее коробка сопоставима по своим размерам с упаковкой NanoStation. При этом в собранном состоянии габариты устройства достигают 512.5 x 385.75 x 258.3.

LTU LR

Точка доступа предназначена для подключения в качестве CPE клиента к базовым станциям на основе Rocket LTU. Коэффициент усиления антенны составляет 24 dbi, что является неплохим показателем. Мощность радиомодуля составляет 22 dbm, аналогично другим моделям серии. При этом максимальная дальность соединения по тестам проведенным Ubiquiti достигает 30 километров. Конечно, следует отметить, что это значение приблизительное и зависит от таких факторов как степень свободы зоны Френеля, наличие\отсутствие помех в эфире, а так же параметров внешних антенн примененных совместно с Rocket.

LTU LR

Подключение к сети осуществляется через единственный Ethernet порт, второго порта для сквозной передачи данных нет. Метод питания - Passive PoE (Pairs 4, 5+; 7, 8-) с напряжением 24v (инжектор включен в комплект поставки)

LTU LR

Подключение, настройка – особенности управления

Для настройки устройства следует сконфигурировать Ethernet карту вашего компьютера\ноутбука для работы со статическим IP в подсети 192.168.1.x, далее (после подключения точки доступа) вы сможете введя в строку вашего браузера адрес https://192.168.1.20 выйти на стартовую страницу настройки LTU LR. Следует отметить, что возможно управление модели и через централизованный интерфейс Ubiquiti Network Management System, что особенно удобно при массовых инсталляциях.

LTU LR

По сравнению с продуктами AirMax, LTU обладает рядом достоинств. Во первых, это, безусловно высочайшая спектральная эффективность. Максимально доступная модуляция здесь - 4096 QAM, что на порядок больше чем в AirMax AC и спектральную эффективность до 21 бит/Сек. Правда, на момент публикации материала максимальная модуляция для Ubiquiti LTU составляет 1024 QAM, однако значение в 4096 QAM будет доступно в самое ближайшее время. С обновлением прошивок. Есть функции автонастройки мощности со стороны базовой станции, которая оптимизирует данный параметр в зависимости от удаления LTU LR и текущего уровня сигнала.

LTU LR

Корпус модели всепогодный и герметичный, изготовлен из высокопрочного, устойчивого к ультрафиолетовому излучению пластика - немаловажный параметр, старые модели беспроводного оборудования зачастую страдали от деградации и растрескивания пластика, при нахождении под прямыми солнечными лучами. Допустимый диапазон рабочих температур составляет от – 40 до + 60 градусов, что дает возможность использовать устройство в большинстве климатических зон.

LTU LR

Что можно сказать в завершение нашего экспресс-обзора?

Создавая LTU LR разработчики Ubiquiti решили не изобретать велосипед, использовав хорошо зарекомендовавшие себя существующие наработки. И это совершенно правильное решение. По сути, LTU LR является LiteBeam, с другими радиомодулем и чипом.

Однако, с учетом того, что наиболее важной частью в любом радиооборудовании является именно электроника, LTU LR является полноценным новым устройством, которое имеет совершенно отличные от всего существующего AirMax оборудования характеристики. Купить LTU LR будет хорошим выбором, при необходимости подключения к удаленным базовым станциям Ubiquiti LTU на больших, дистанциях до 30 километров.
