Какое то время назад на страницах нашего сайта была опубликована статья на основе рассказа бессменного лидера и владельца Ubiquiti Networks Роберта Перра о преимуществах новых точек доступа, оснащенных модульными рупорными антеннами, которые относятся к PrismStation и IsoStation. В статье были подробно разобраны все этапы создания этих моделей, перечислены их преимущества и технические особенности, а так же расставлены акценты в использовании этих устройств для развертывания соединений различного типа.
Преимущества PrismeStation. Практика.
 Однако, помимо теории и истории всегда интересно ознакомится с реальным опытом применения любого оборудования, а так же его тестированием, что называется «в бою»,  при реальной эксплуатации на местности. Известно, что синтетические тесты в лабораториях сильно отличаются от результатов, полученных  в полевых условиях.
И поэтому, в продолжении темы мы публикуем еще один интересный рассказ, дополняющий слова Роберта о этих уникальных точках доступа, который основан на практическом опыте тестирования группы подобных устройств, составляющих базовую станцию. Итак, поехали.

Преимущества PrismeStation. Практика.

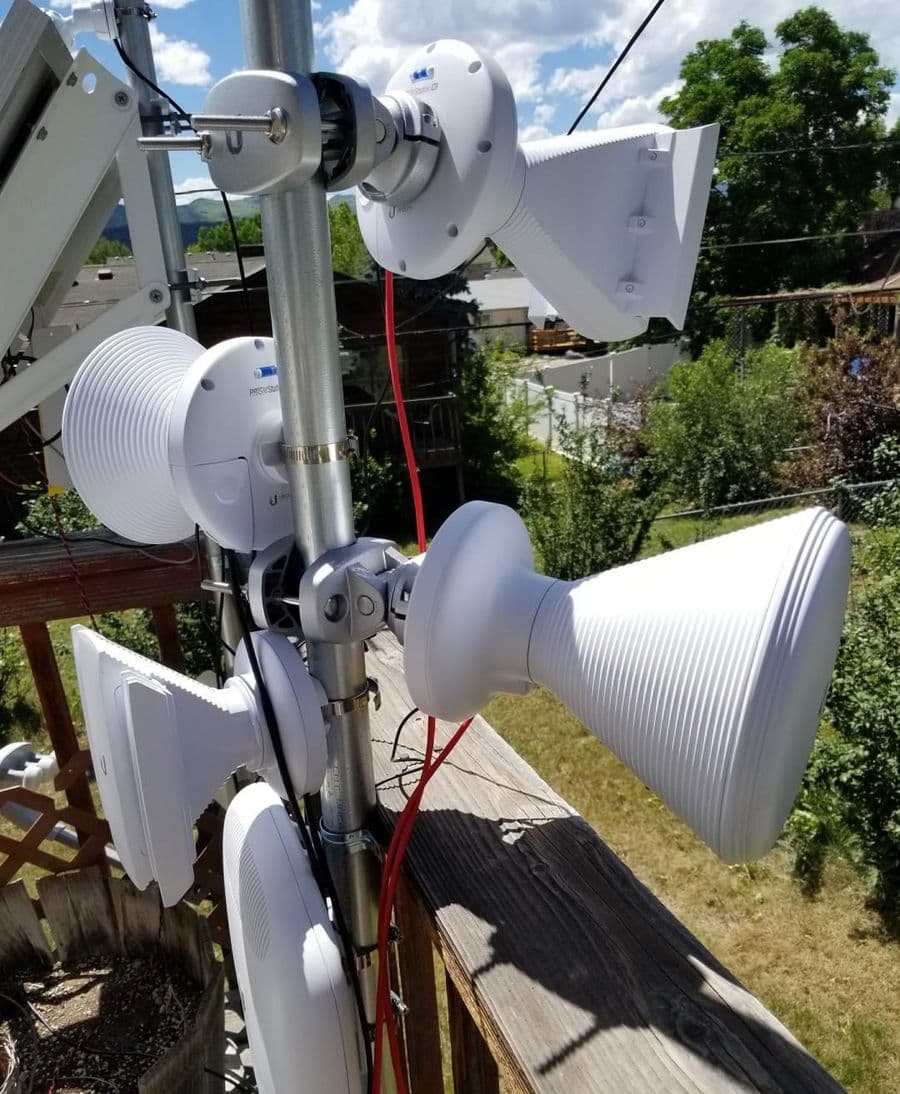

На фотографии выше можно увидеть группу из трех  PrismeStation, которую дополняет так же одна IsoStation, однако  о назначении последней мы скажем чуть позднее, в нашем дальнейшем повествовании.  Данная конфигурация представляет собой конечный вариант проекта базовой станции, которая создана для организации обмена данными  в месте, где нагрузка на сеть бывает очень высока, а именно на гоночном треке. В выходные дни, когда проходят заезды на нем может находиться более десяти тысяч человек, так что комментарии здесь излишни, цифра говорит сама за себя.  Подобная конфигурация используется нами не только на гоночном треке, но и вообще является одним из  ключевых типовых решений для создания  ретрансляционных узлов AirMax, через которые проходят большие объемы данных.

К  PrismStation подключены разные антенны. Если считать точки доступа упорядочивая их «сверху вниз», то первая  имеет  излучатель секторного типа с шириной диаграммы направленности по горизонтали 60 градусов  - Horn-5-60 и  коэффициентом  усиления 16 dbi , ниже расположена PrismeStation c установленной на ней антенной Horn 5 45 у которой усиление составляет  15.5 dbi , и наконец последний вариант  - PrismeStation и модуль Horn-5-30, который отличается самым высоким показателем усиления – 19 DBI.
Преимущества PrismeStation. Практика.
Все эти подробности приведены не просто так. Дело в том, что при столь плотном расположении точек доступа неизбежно возникают взаимные наводки и помехи в каналах от других близкорасположенных устройств. Рупорные антенны Horn, разработанные специально для серии PrismeStation и IsoStation обеспечивают неплохую избирательность, при правильной юстировке. Однако, достаточно ли этого, и можно ли  еще ослабить влияние близкорасположенного оборудования друг на друга?
Как известно, ключевое отличие PrismeStation и IsoStation заключается в использовании фирменных полосовых фильтров AirPrisme, призванных уменьшать помехи и взаимные наводки оборудования. Насколько же они эффективны, и насколько уменьшат негативное взаимное влияние близкорасположенных передатчиков? Проверим.
Преимущества PrismeStation. Практика.
Итак, все четыре устройства  – 3 PrismeStation и одна IsoStation работают в режиме «точка доступа»,  PrismeStation имеет  активную  GPS синхронизацию передачи данных.  На скриншоте выше  из штатного спектрального анализатора  AirView встроенного в AirOs который запущен на IsoStation, вы можете увидеть зашумленность на частотах выше 5.7 гГц, на которых и работают наши  PrismeStation.   На более подробной, нижней  гистограмме  видно, что все три канала в красном цвете прекрасно просматриваются, наглядно демонстрируя большое количестве взаимных помех, что является, к сожалению, не самым лучшим результатом.
Преимущества PrismeStation. Практика.
Однако, обратите внимание на следующий скриншот  с запущенного на одной из PrismeStation AirView,  где активна фильтрация AirPrismе – помехи почти исчезли.  Скриншот относится к точке доступа с использованной 45 градусной рупорной антенной - Horn 5 45.  Далее приведем скриншот AirWiev с PrismeStation   на которой установленна -  30 градусная антенна Horn-5-30.
Преимущества PrismeStation. Практика.
Все точки доступа расположены настолько близко друг к другу, что эффект от различий в диаграммах направленности  антенн не оказывает большого влияния результаты радиочастотного сканирования помех, а мощность везде одинакова.  Основная разница, которую мы видим между IsoStation и PrismeStation вызвана именно использованием  фильтров AirPrisme.
Преимущества PrismeStation. Практика.
И последний скриншот, который снят с PrismeStation  оснащенной рупорной антенной с сектором 60 градусов  - Horn-5-60.P  Здесь взаимных помех еще меньше, они падают до минимального уровня. Правда, тут некоторый  вклад все же вносит и то, что данная точка доступа имеет максимальное удаление вектора направленности в юстировке по горизонту от других PrismeStation, с разницей почти 180 градусов.
Каков итог нашего небольшого теста? Технология фильтров AirPrisme действительно  хорошо работает, показывая превосходные результаты по очистке сигнала от помех.  Используя оборудование оснащенное данными фильтрами, возможно значительно повысить пропускную способность  базовых станций и увеличить реальную скорость обмена данными, которая находится в прямой зависимости от качества связи.
Преимущества PrismeStation. Практика.
Мы однозначно продолжим переводить  наши объекты на оборудование серии AirPrisme,  которые помимо PrismeStation включают в себя так же точки доступа RocketPrisme, и рекомендуем при планировании развертывания беспроводных сетей операторского уровня, особенно в условиях высокой зашумленности выбирать именно эти модели точек доступа, для максимально эффективного, высокоскоростного обмена данными.
