Нередко возникает ситуации, когда необходимо передать информацию на расстояние в несколько километров, а использовать кабельную линию невозможно. Случаи могут быть самые разные – например, между двумя филиалами организация расположена крупная автомагистраль, железнодорожная линия или любое другое препятствие, делающее прокладку оптоволокна или витой пары невозможными. Именно для таких случаев инженерами Ubiquiti Networks была разработана компактное, но весьма производительное устройство - NanoStation Loco M5. С помощью этой небольшой беспроводной точкой доступа можно не только создавать радиомосты на расстоянии до 2 км, но и подключаться удаленным базовым станциям и даже использовать устройство в качестве базовой станции для подключения пользовательских WiFi устройств.

Устройство ориентированно на использование в ситуациях, где нет необходимости в гигабитных емкостях канала, и передачи информации на десятки и сотни километров. И именно поэтому NanoStation Loco M5 гарантирует наилучшее сочетание цены/качества, ведь как известно избыточный функционал априори нерентабелен. Сегодня мы познакомим вас с небольшим фотообзором обновленной версии NanoStation Loco M5 M5, в котором как обычно представим качественные фото и описание характеристик устройства, а так же покажем антенный модуль и материнскую плату устройства. Итак, начнем.

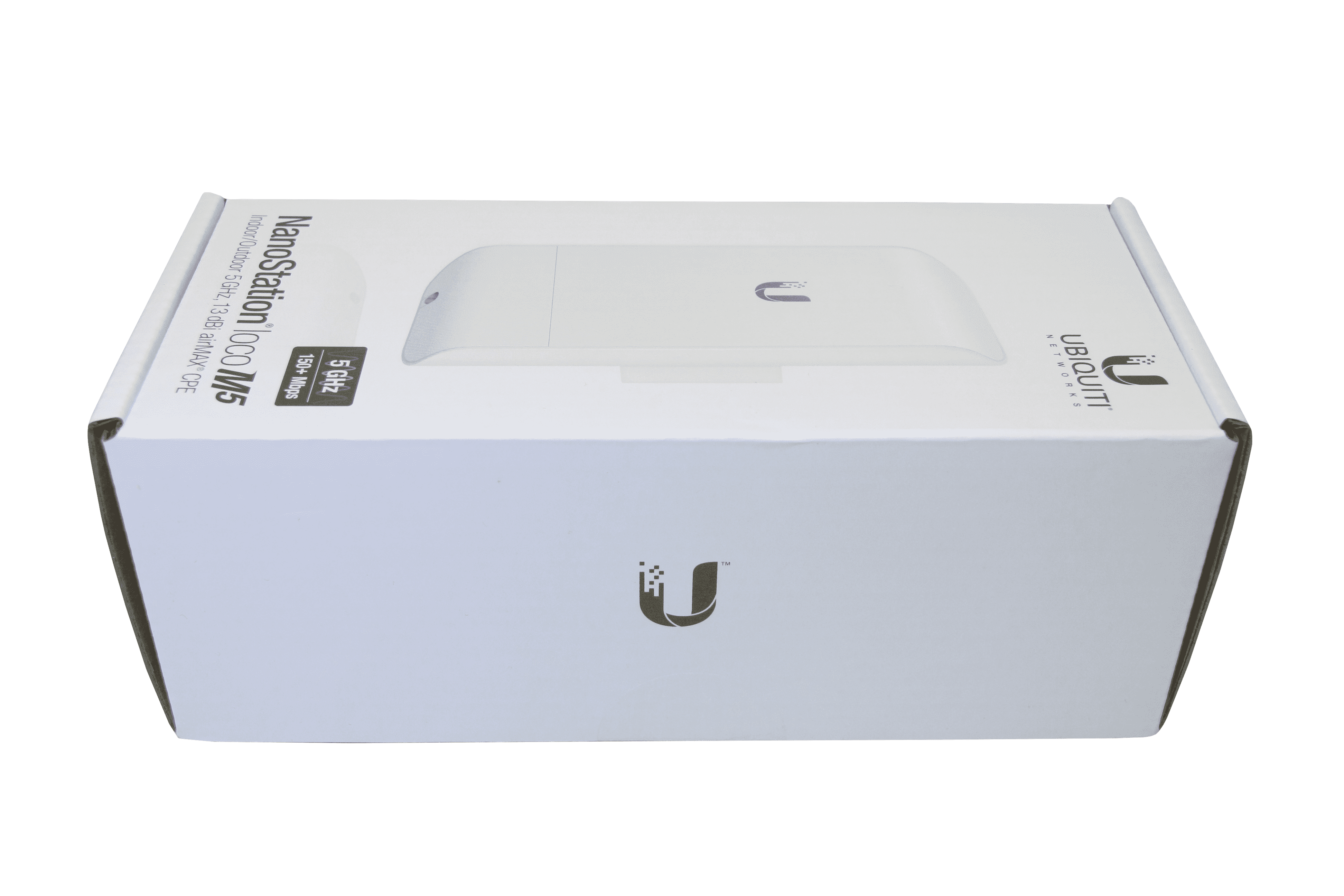

Упакована беспроводная точка доступа в небольшую коробку из прочного картона, которая со всех сторон ламинирована качественной бумагой. На лицевой стороне коробки можно увидеть изображение продукта, название модели и немного технической информации об устройстве. Голографический защитный знак находится с торцевой стороны коробки, рядом со штрих-кодом и информацией о производителе. Настоятельно рекомендуем проверить наличие защитного знака во избежание приобретения подделки.

Рациональная компактность. Фотообзор NanoStation Loco M5

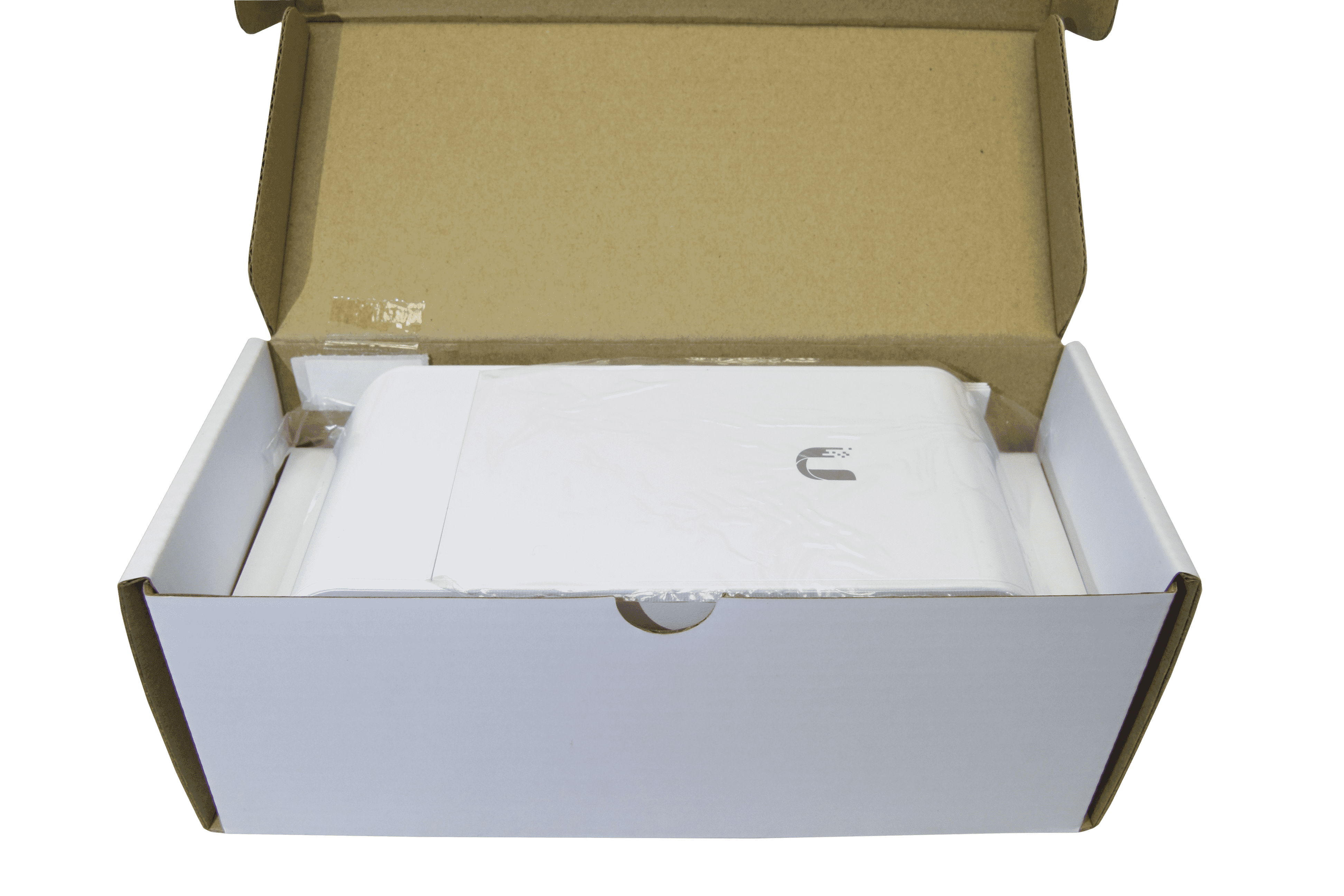

Упаковка имеет клапан, потянув за который крышка коробки откидывается вверх, открывая взору саму точку доступа, которая довольно плотно зафиксирована внутри дополнительной перегородкой, имеющей вырез по форме устройства. Если закрытую коробку потрясти беспроводная точка доступа не бьется о стенки, что очень важно для сохранности устройства при транспортировки. Конечно, фиксация специальным вспененным полимерным материалом, подобно тому, как это можно видеть в упаковке AmpliFi ,была бы лучше, однако даже без этого упаковка заслуживает твердые четыре балла.

Рациональная компактность. Фотообзор NanoStation Loco M5

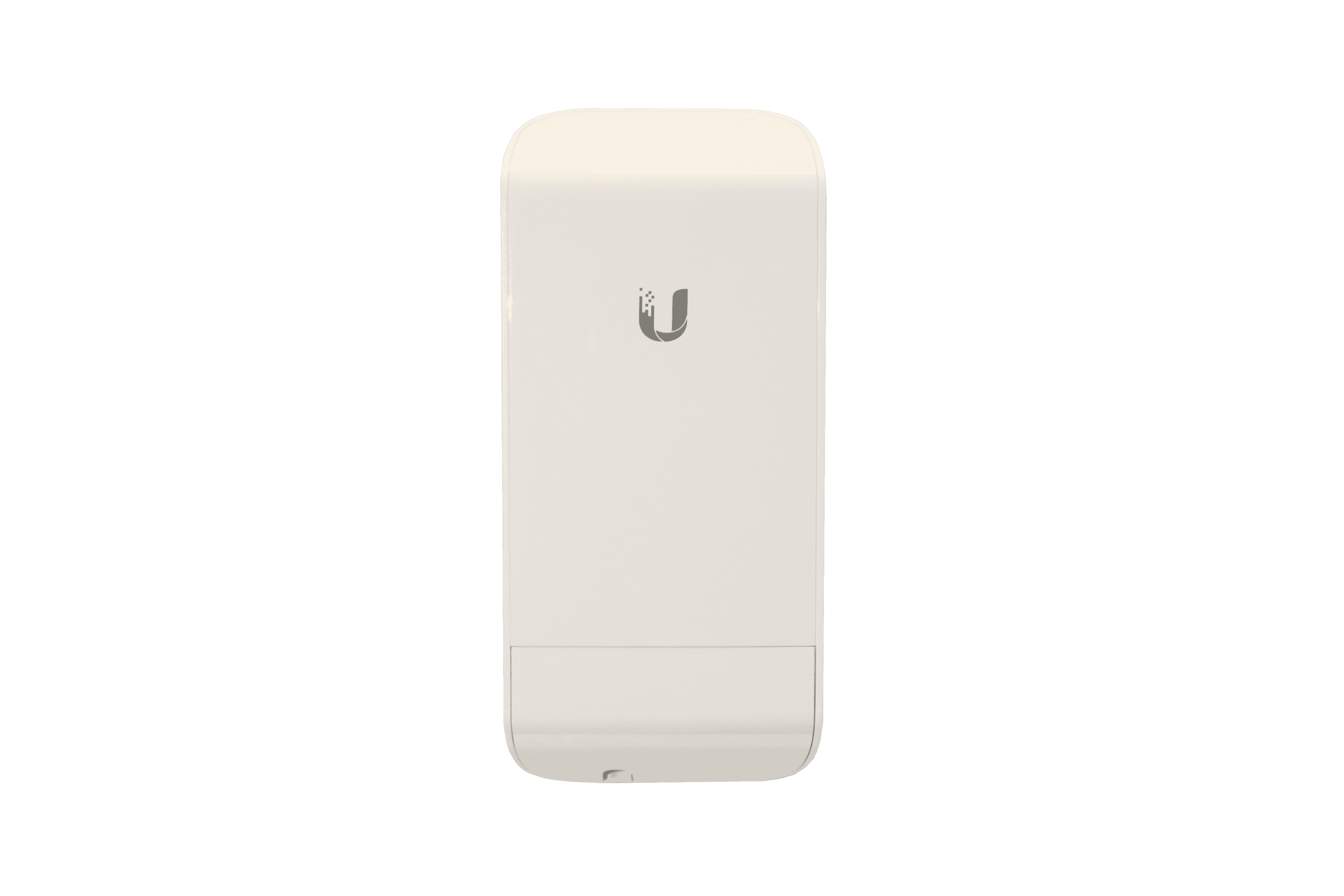

Беспроводная точка доступа работает в частотном диапазоне 5 Ггц, и имеет довольно солидный по своим техническим характеристикам радиомодуль, который обеспечивает сигнал мощностью до 23 dbm. Поддерживаются стандарты беспроводной связи WiFi 802.11 a-n, а так же фирменный протокол AirMax, который был разработан в Ubiquiti Networks для решения проблемы «коллизий» Что такое коллизии? Дело в том, что в схеме SCMA-SA, использованной в WiFi каждое устройство слушает радиоэфир, и начинает трансляцию данных лишь при его свободе.

Рациональная компактность. Фотообзор NanoStation Loco M5

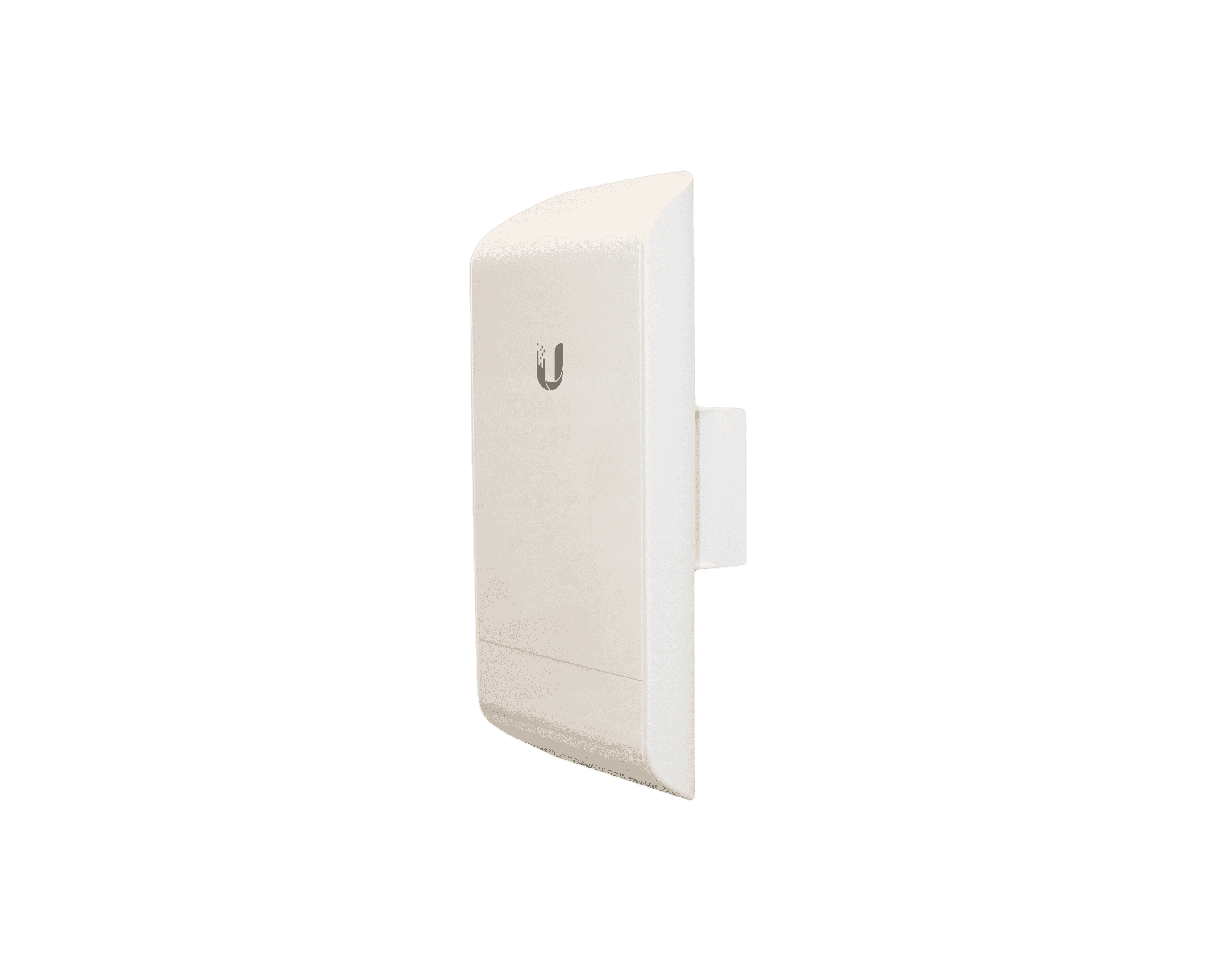

Однако, в случае когда клиенты расположены далеко от базовой станции и не могут слышать друг друга возможна одновременная передача с наложением пакетов данных друг на друга – именно такие ситуации называются коллизиями. В фирменном протоколе AirMax использована схема TDMA поллинга, где каждому устройству выделяется индивидуальный тайм-слот. Благодаря подобному арбитражу со стороны базовой станции коллизии исключаются в принципе. Максимальная скорость соединения соответствует схеме MIMO 2X2, использованной

Рациональная компактность. Фотообзор NanoStation Loco M5

Управление и настройка параметров шифрования, установка SSID и другие служебные параметры устанавливаются в веб-интерфейсе операционной системы AirOs, под управлением которой работает NanoStation Loco M5. Здесь же можно выбрать мощность устройства, которая зависит от выбранного региона использования.

Рациональная компактность. Фотообзор NanoStation Loco M5

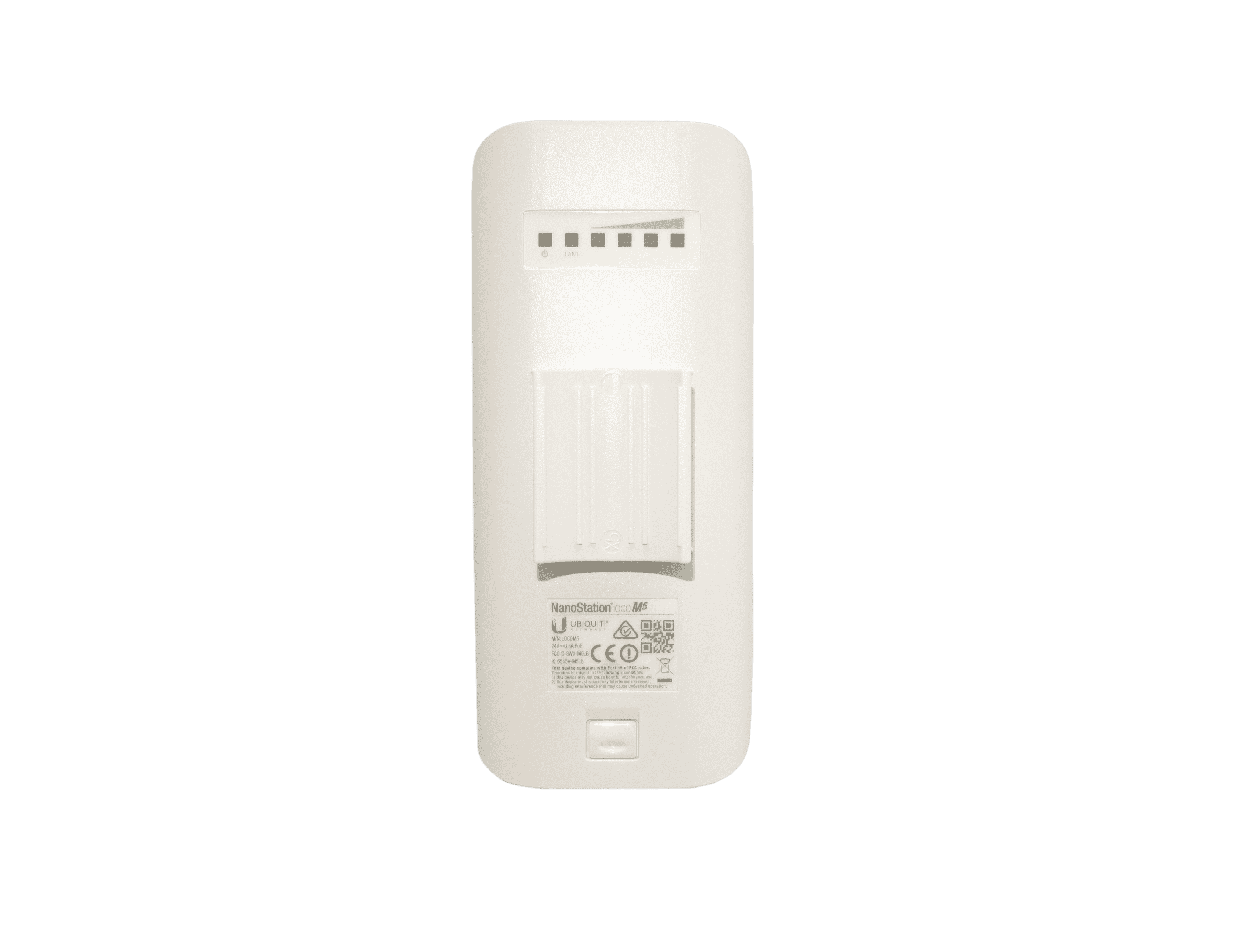

С обратной стороны беспроводной точки доступа можно увидеть крепление для установки устройства на трубчатое основание, наклейку содержащую информацию о модели устройства и технических характеристиках, и светодиодную шкалу индикации сигнала, которая значительно облегчает процесс юстировки соединения отображая изменения интенсивности приема в реальном времени без использования дополнительного оборудования. С нижнего торца беспроводной точки доступа имеется отсек, в котором расположен сетевой порт. Сам отсек закрыт прочно удерживаемой специальным фиксатором крышкой, в которой имеется отверстие для сетевого кабеля.

Рациональная компактность. Фотообзор NanoStation Loco M5

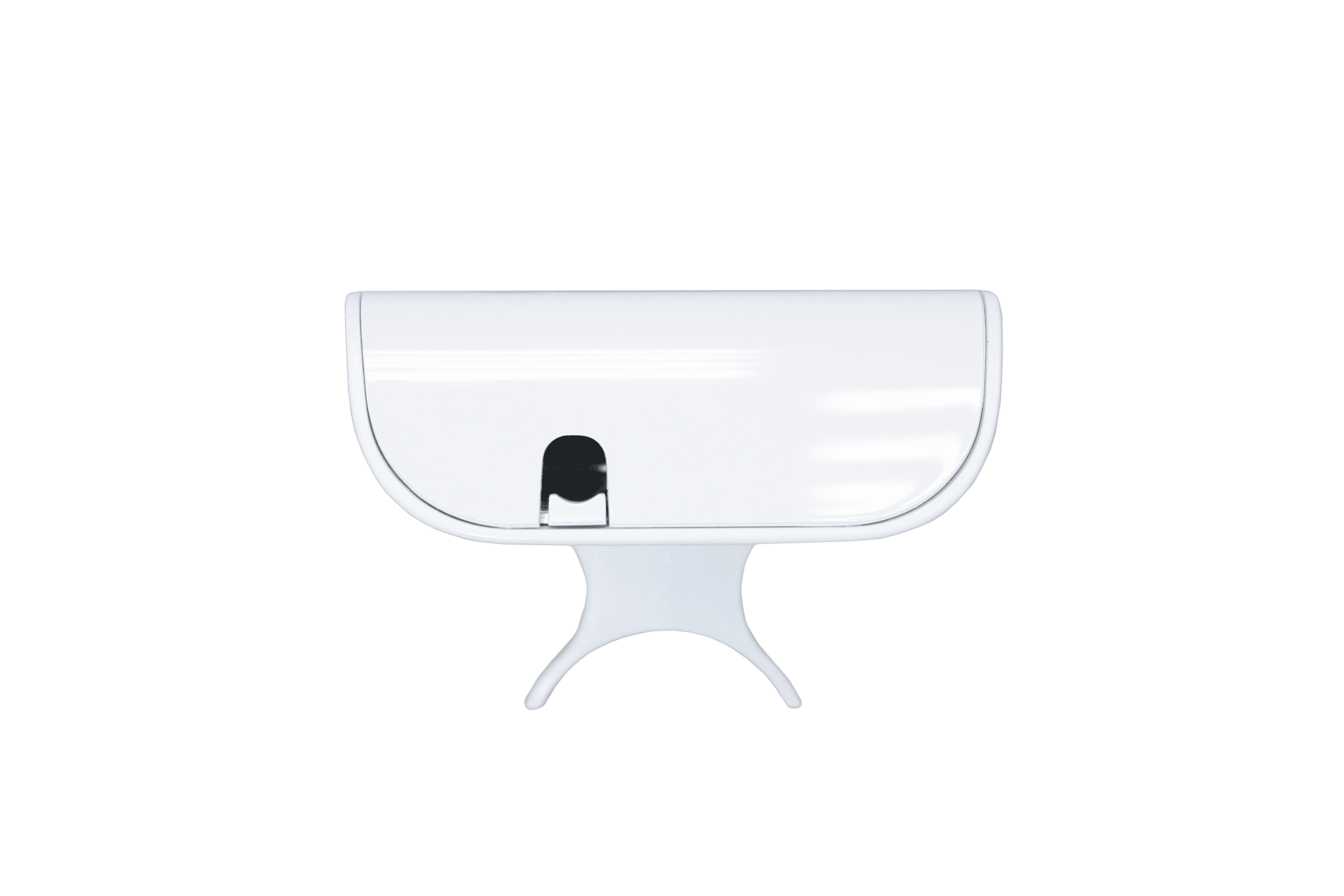

Сняв нижнюю крышку мы видим Ethernet порт работающий по стандарту 10/100 и кроме функции передачи информации так же отвечающей и за электропитание беспроводной точки доступа (поддерживается PoE 24 ), и традиционно утопленную в корпусе кнопку перезагрузки.

Рациональная компактность. Фотообзор NanoStation Loco M5

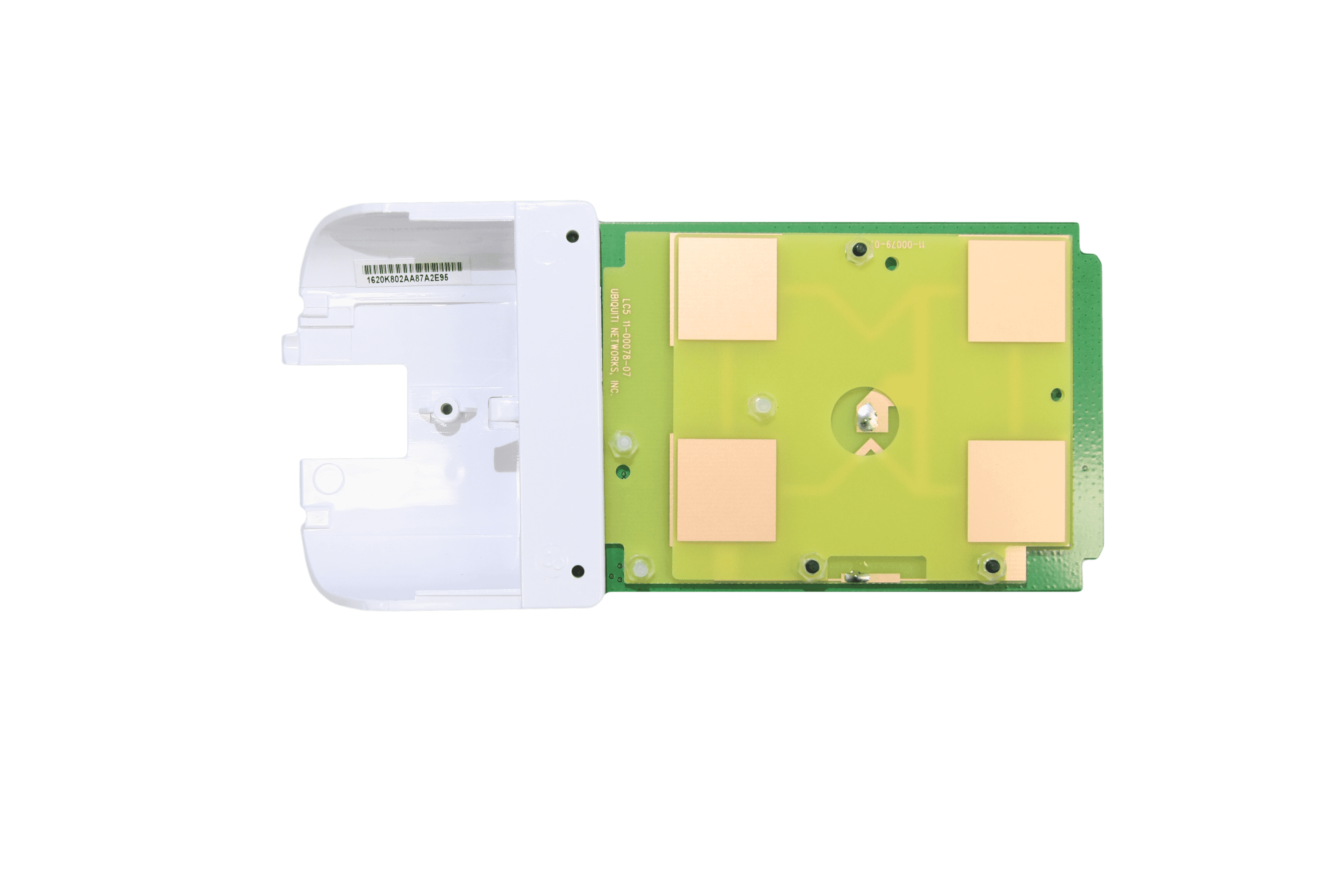

Всегда интересно что скрыто под красивым корпусом любого устройства. Для того, чтобы посмотреть на материнскую плату NanoStation Loco M5 отклеиваем наклейку, которая расположена с тыльной стороны беспроводной точки доступа и отвинчиваем фиксирующий винт, после чего сдвигаем верхний пластиковый короб беспроводной точки доступа преодолевая сопротивление фиксаторов вверх. Перед нами предстает панельная антенна двойной поляризации с коэффициентом усиления 8 dbi.

Рациональная компактность. Фотообзор NanoStation Loco M5

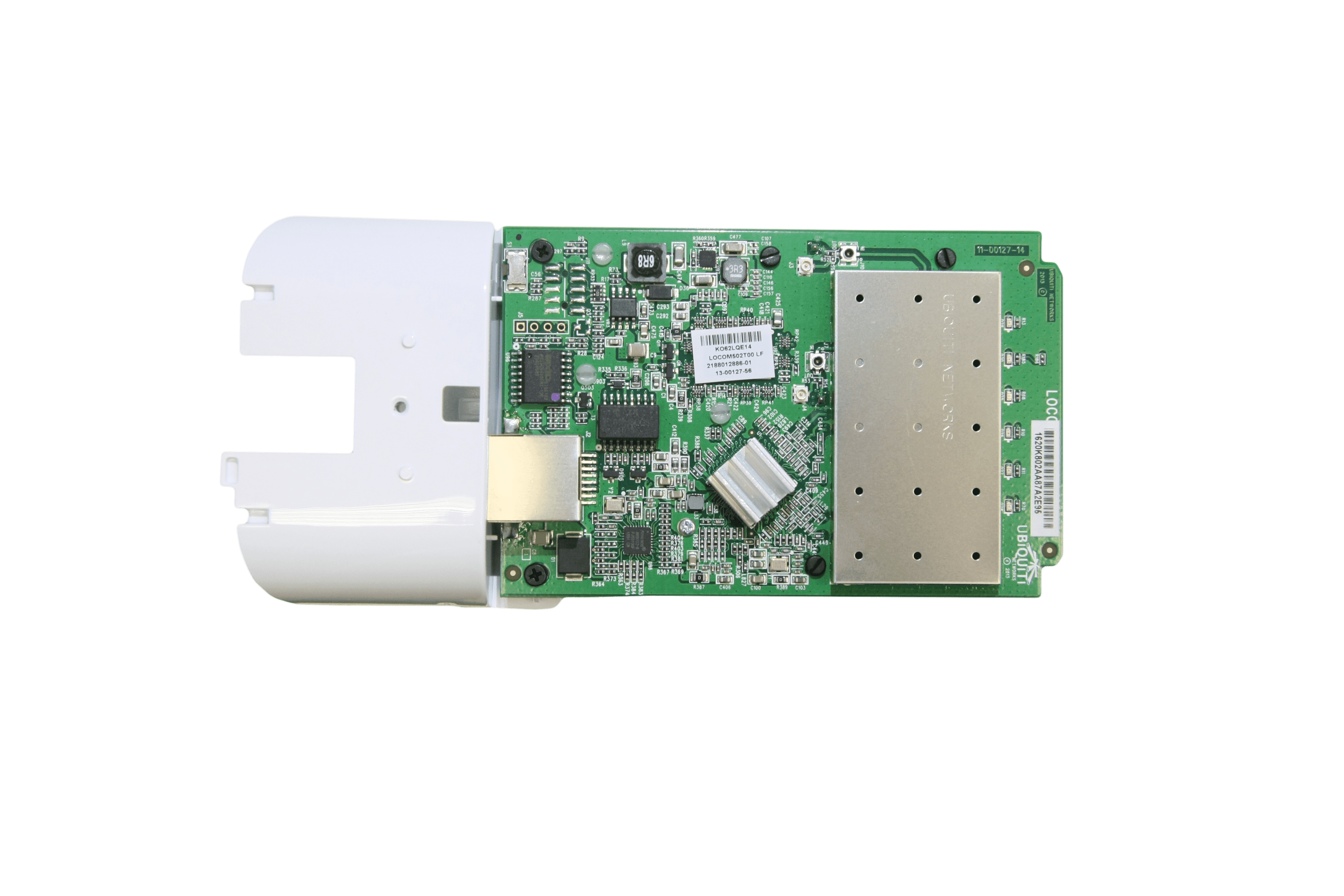

Антенный модуль совмещен с материнской платой, потому, чтобы увидеть последнюю переворачиваем его. Здесь мы видим процессор Atheros MIPS 24KC с тактовой 400 МГц, который закрыт алюминиевым радиатором, модули памяти объемом 32 мб, сетевой порт и закрытый металлической пластиной для магнитного экранирования радиомодуля. Следует отметить традиционно высокое качество монтажа элементов – никаких следов пайки, потеков паяльного флюса или других дефектов на плате нет.

Рациональная компактность. Фотообзор NanoStation Loco M5

NanoStation Loco M5 – это идеальная беспроводная точка доступа для подключения к удаленным базовым станциям, а так же создания радиомостов на небольшие расстояния – до 2 км. Устройство имеет прекрасно сбалансированную радиочасть и будет оптимальным вариантом с наилучшей экономической эффективностью при решении подобных задач. Так же, можно использовать данную модель и для покрытия WiFi хот-спотом открытых территорий – таких как автозаправочные станции или приусадебные участки коттеджей, однако, подключаемые пользовательские устройства должны поддерживать диапазон 5 Ггц.
