Направленные антенны Ubiquiti Networks

В радиосвязи одну из главных ролей играют антенны. Хороший излучатель с высоким коэффициентом усиления способен значительно увеличить дальность уверенного приема даже при использовании не самого мощного оборудования, тогда как плохой сведет на нет преимущества дорогого и высококлассного устройства. Поэтому при планировании и построении беспроводных сетей одной из первых задач является подбор наиболее подходящих антенн.

Так как беспроводные точки доступа являются радиооборудованием ВЧ диапазона, антенны, используемые с ними, имеют ряд отличий. В частности, короткие волны сантиметрового и миллиметрового диапазонов позволяют делать излучатели направленного типа сравнительно небольшими, используя в качестве отражателей сигнала привычные всем «тарелки», решетчатые элементы и другие подобные конструкции.

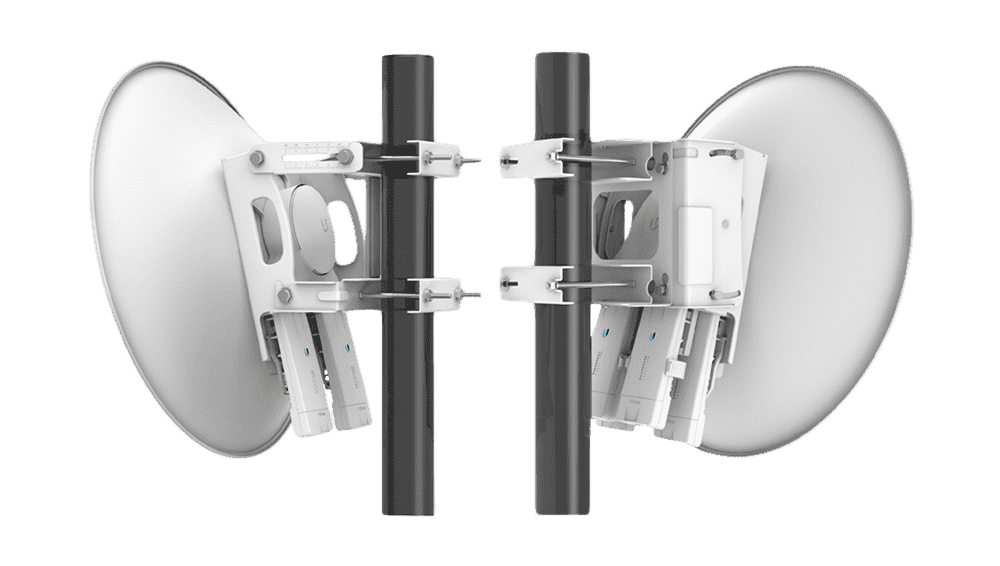

AirFiber NxN

Являясь лидером рынка беспроводного оборудования, Ubiquiti Networks предлагает широкий ассортимент антенн — от штыревых всенаправленных до узконаправленных, концентрирующих сигнал в узкий радиолуч шириной до нескольких градусов. Последние чаще всего используются в соединениях точка-точка при развертывании радиомостов и позволяют легко пробивать сигналом расстояния в десятки километров.

Сегодня мы представим вашему вниманию обобщенный обзор моделей направленных антенн, выпускаемых Ubiquiti Networks, и рассмотрим их особенности, а также специфику применения.

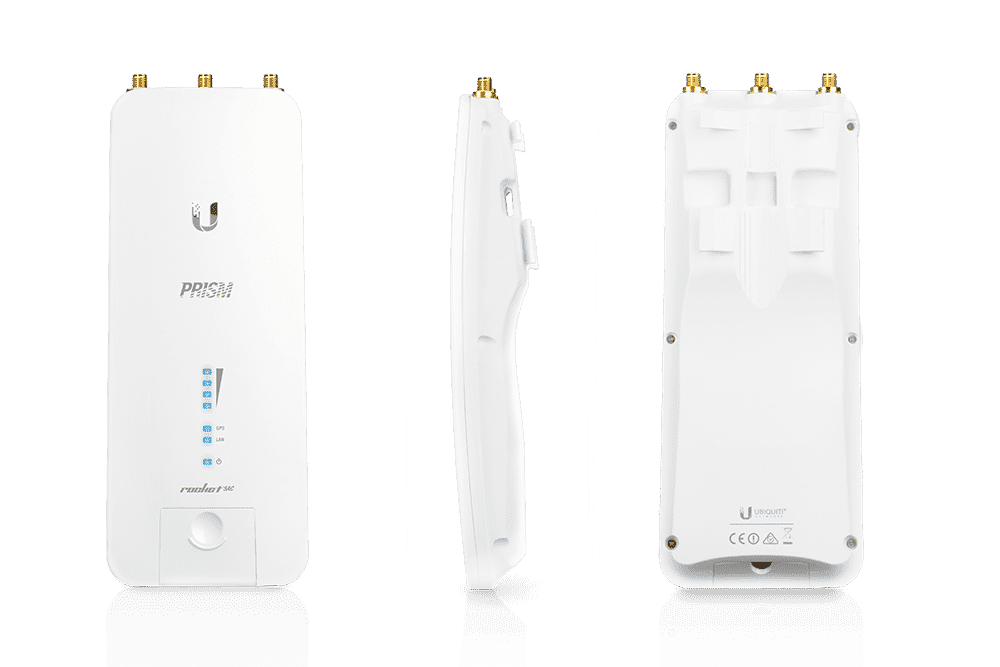

Одной из самых известных и пользующихся популярностью моделей точек доступа от Ubiquiti Networks является Rocket. Устройства серии предназначены для развертывания базовых станций и радиомостов точка-точка.

Rocket

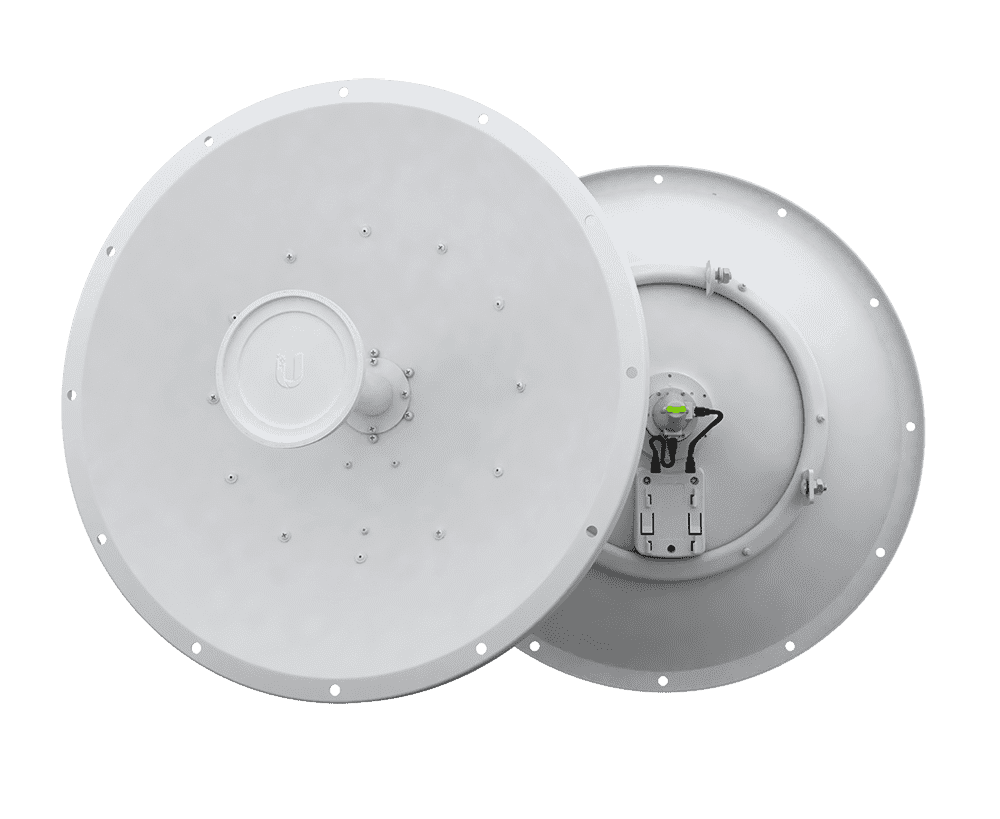

Особенностью конструкции является модульный принцип — Rocket не имеют встроенных антенн. Специально для оборудования серии инженерами компании была разработаны направленные антенны, получившие название RocketDish, и предназначенные для применения в диапазонах 2.4, 3 и 5 ГГц. Рассмотрим каждую модель подробнее.

RocketDish

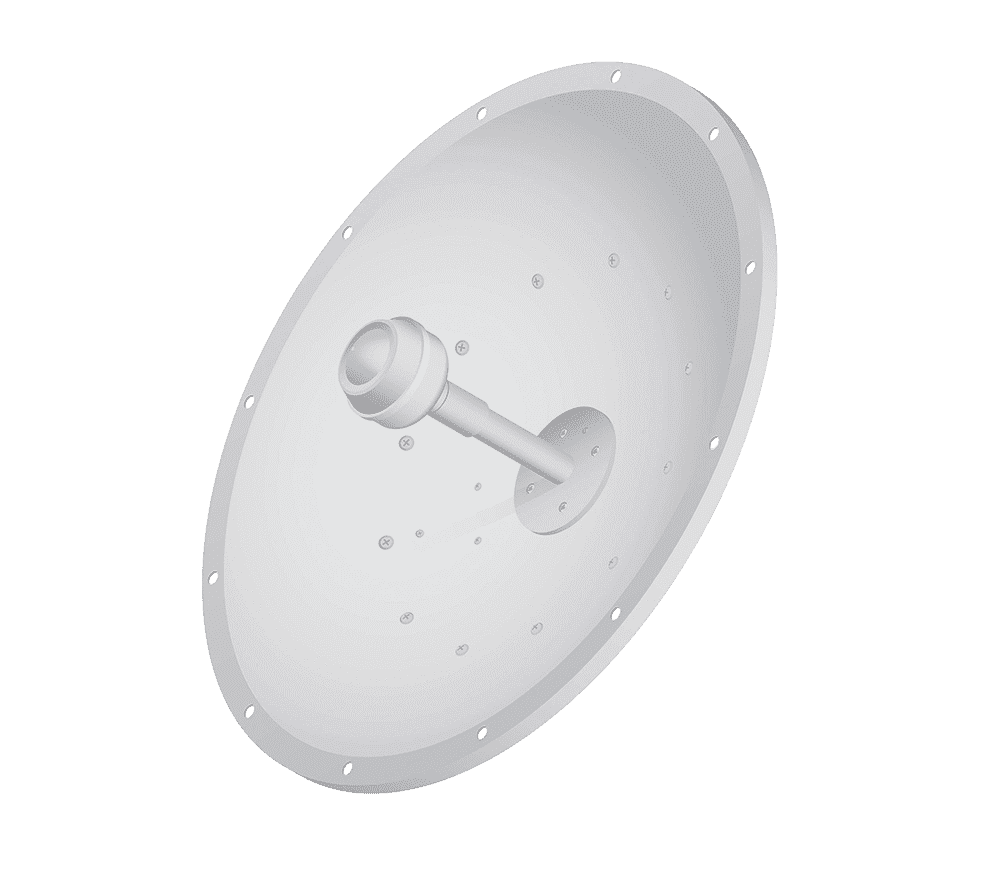

В диапазоне 2.4 ГГц серию представляет RD-2G24 — направленная антенна с диаметром параболического отражателя 650 мм, способная излучать и принимать сигнал в диапазоне от 2300 МГц до 2700 МГц. Коэффициент усиления антенны при этом составляет впечатляющие 24 dBi, а ширина диаграммы направленности составляет 6.6-6.8 градусов.

RocketDish

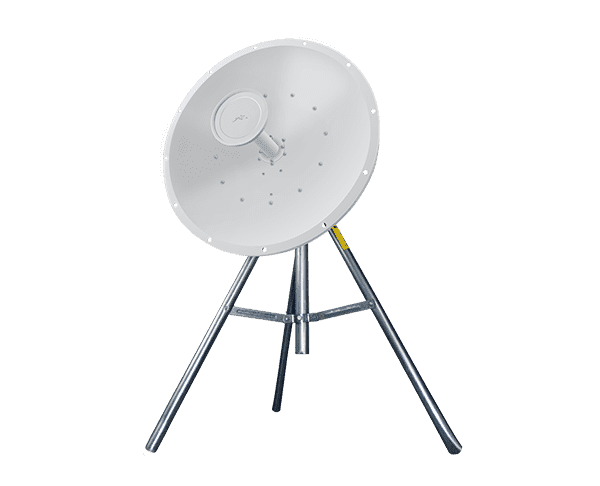

Весит антенна 9.8 кг, но несмотря на свои немалые габариты, ветроустойчивость всей конструкции позволяет ей выдерживать порывы ураганного ветра до 200 км/час.

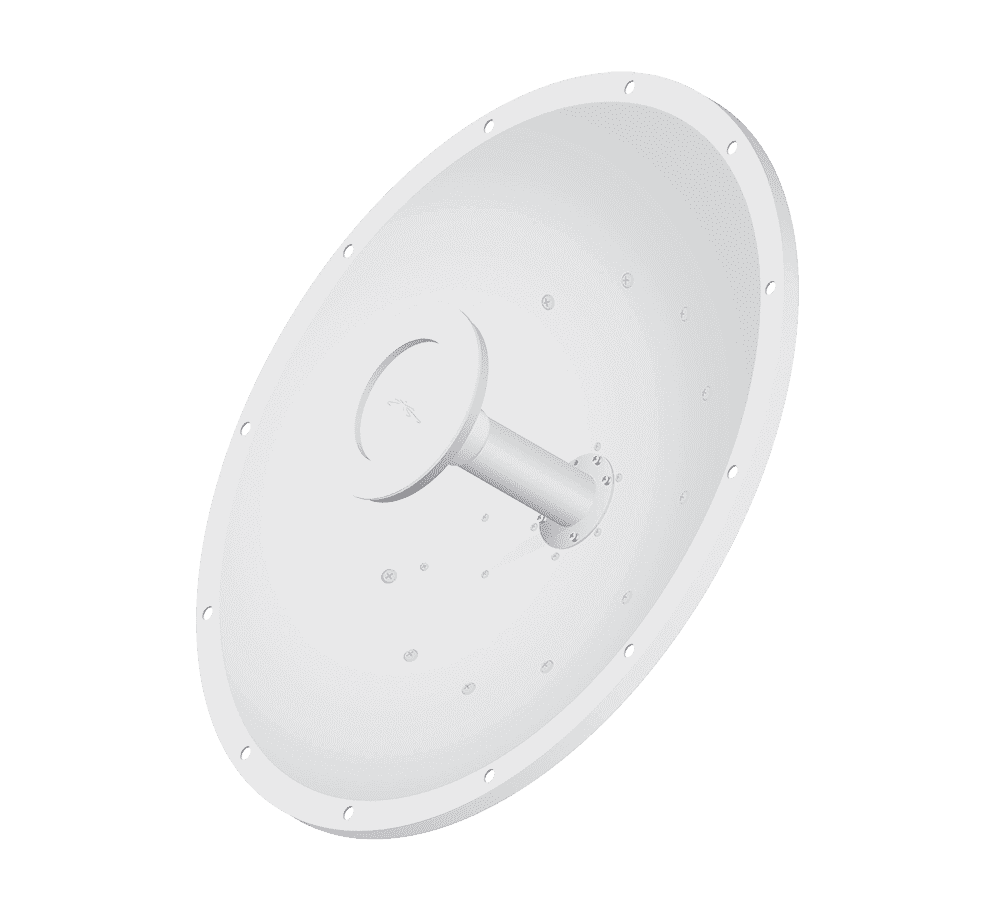

Следующая модель — RD-3G26 — предназначена для работы на частотах 3300 МГц — 3800 МГц. Диаметр отражателя антенны также равен 650 мм, а коэффициент усиления составляет 27 dBi. Ширина диаграммы направленности — 7 градусов. По весу и ветроустойчивости характеристики модели аналогичны показателям предыдущей антенны.

RocketDish

Для диапазона 5 ГГц в арсенале компании есть сразу несколько моделей. Самая простая и компактная из них — RD-5G30-LW — оснащена отражателем диаметра 650 мм и имеет уменьшенный до 7.4 килограмм вес. Коэффициент усиления антенны равен 30 dBi при ширине радиолуча 5.8 градуса.

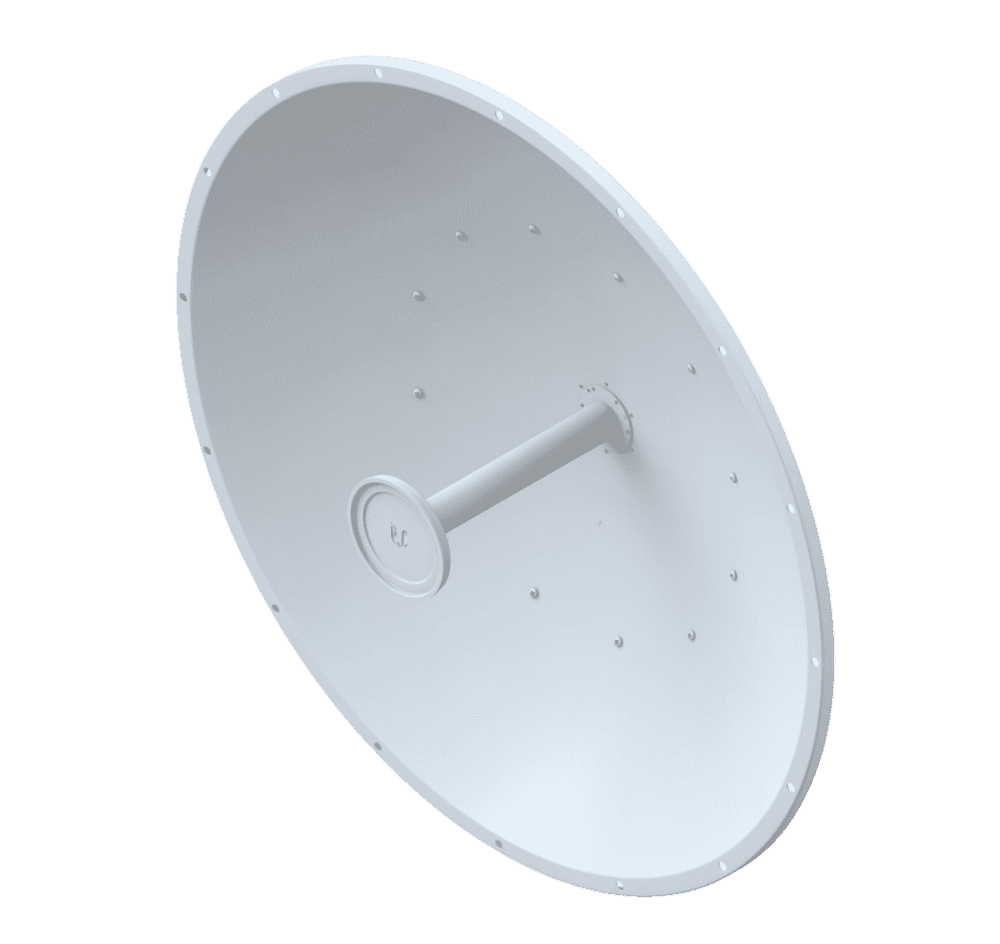

Наиболее серьезной моделью, ориентированной на частотный диапазон 5 ГГц, является RD-5G34. Диаметр отражающего элемента антенны превышает метр — 1050 мм, благодаря чему удалось довести коэффициент усиления до 34 dBi. Вес антенны также значительно увеличился и достиг 13.5 кг — неизбежная расплата за увеличенный отражающий элемент. Диаграмма направленности RD-5G34 симметрична и имеет форму главного лепестка в виде луча с расхождением в 3 градуса.

RocketDish

Относительно недавно инженерами Ubiquiti Networks была разработана новая модульная система, предназначенная для развертывания производительных радиомостов — AirFiber X. Подобно точкам доступа Rocket, новые устройства не имеют встроенных антенн, но отличаются более высоким уровнем спектральной эффективности за счет использования фирменных чипов Invictus.

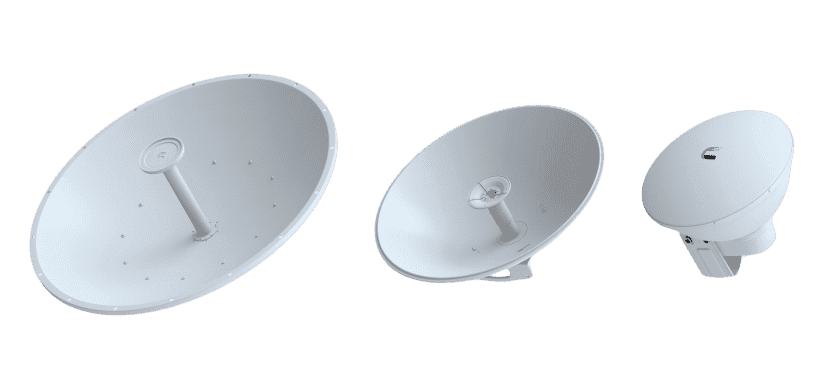

Специально для серии были разработаны новые излучатели, получившие название AirFiber X Antenna. Новая линейка получила два решения для диапазона 2.4 ГГц и 3 для 5 ГГц, однако в будущем ассортимент доступных вариантов скорее всего будет расширен.

RocketDish

Следует отметить, что AirFiber X также могут работать и с антеннами RocketDish, подходящими по диапазону. Однако, поскольку поляризация сигнала, используемая в устройствах серии наклонная с углом 45 градусов, для подобного сочетания будет необходим фирменный адаптер — Antenna Conversion Kit.

AirFiber X

Подведя итог, можно констатировать, что инженеры Ubiquiti Networks хорошо поработали над ассортиментом доступных для совместного использования с фирменным оборудованием антенн, предоставив клиентам возможность подобрать наиболее подходящую под конкретные условия использования на местности конфигурацию.
