Обзор UniFi Access

UniFi Access - это система контроля доступа к дверям, основанная на собственной технологии PoE, которая поддерживает обычные электрические задвижки/защелки, магнитные замки и аксессуары для доступа 12 В, такие как датчики движения, кнопки и сигнализация. Она требует минимальных усилий по установке и предлагает удобства UniFi Access Controller, который позволяет легко управлять пользователями, посетителями, расписаниями и политиками доступа.

Обзор UniFi Access

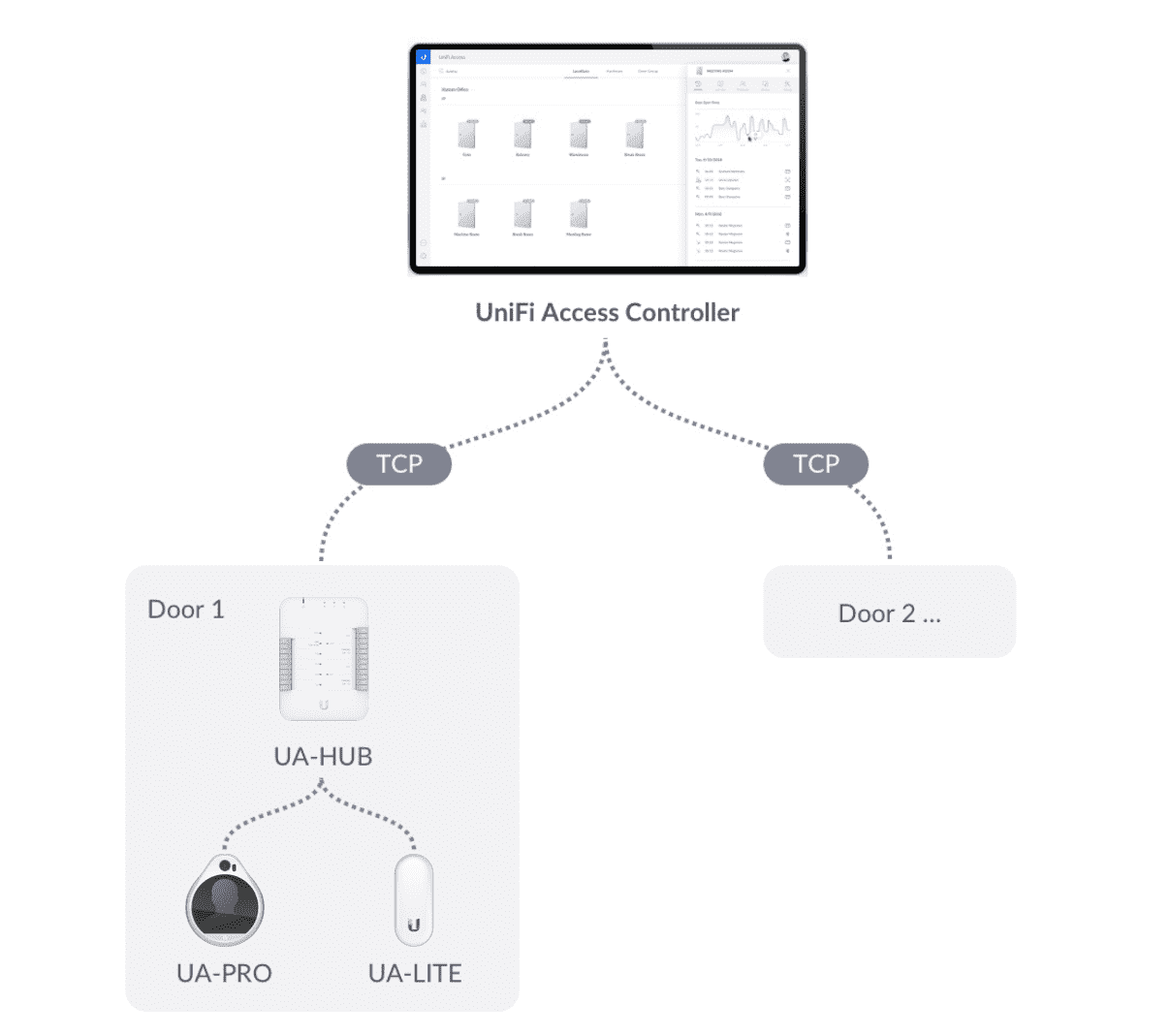

Система UniFi Access состоит из четырех элементов:

- UniFi Access Controller, размещенный на UDM-Pro, является центром управления системой UniFi Access с функциями, которые позволяют управлять персоналом, управлять пространством, контролировать доступ, управлять устройствами и легко обновлять.

- UA-Hub - это безопасный концентратор ввода-вывода, который аутентифицирует входы от считывателей доступа UniFi, кнопок, датчика положения двери и датчика движения. Он также управляет дверными замками, сигнализацией и автоматическим открыванием дверей (моторами).

- UA-Pro и UA-Lite - это считыватели доступа UniFi, которые поддерживают разблокировку дверей с помощью карты NFC и будут поддерживать в будущем следующие функции: разблокировка пин-кодом, по внутренней связи и с помощью мобильных приложений. В отличие от UA-Lite, UA-Pro имеет сенсорный экран и камеру.

- UA-Card - это карта UniFi NFC, которая зашифрована специальным алгоритмом для обеспечения надежной безопасности и не может быть воспроизведена, в отличие от некоторых других карт NFC. Система UniFi Access поддерживает и другие карты NFC.

UniFi Access в настоящее время поддерживает два основных режима доступа:

- NFC mode: поддерживаются физические карты, мобильные телефоны с включенной функцией NFC и аналоговые карты для электронных браслетов. Дверь открывается после считывания карты и успешной идентификации.

- Hand Wave mode: используется дистанционный сенсор для разблокировки двери, т. е. достаточно провести рукой возле UA-Lite, чтобы дверь открылась. Поскольку режим Hand Wave не поддерживает идентификацию личности, он рекомендуется для внутренних помещений для автоматического открывания дверей без помощи рук.

Требования к установке

Поскольку процесс настройки UniFi Access включает в себя регистрацию карты NFC администратора, он может быть выполнен только тем, кто имеет роли владельца, суперадминистратора или ограниченного администратора в ОС UniFi, размещенной в UDM-Pro.

Перед настройкой UniFi Access убедитесь, что:

- UA-Hub и UDM-Pro подключены к одной локальной сети.

- UA-Pro и UA-Lite подключены к UA-Hub.

Требования к оборудованию:

- UDM-Pro

- UA-Hub, UA-Pro и UA-Lite

- Сетевые кабели с поддержкой PoE (сетевой кабель качества Cat5E или выше)

- Кабель 18-22AWG. Рекомендуются уже проверенные кабели:

- Belden 8760

- Belden 8761

Подключение устройств UniFi Access

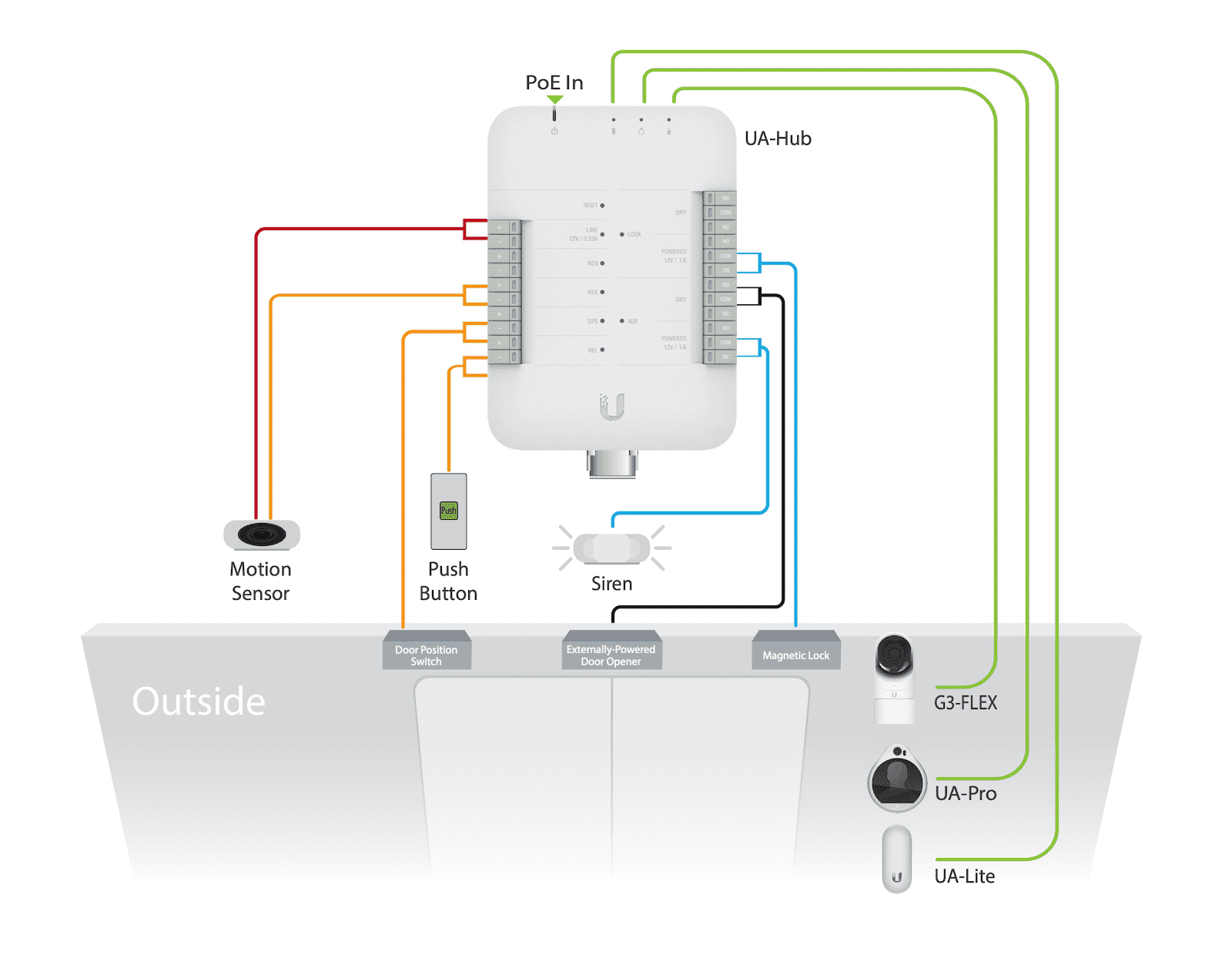

- При подключении устройств UniFi Access имейте в виду, что UA-Hub поддерживает 12 В при 1 А.

- При установки замка с питанием на 24 В используйте внешний источник питания и следуйте инструкциям по подключению устройств к внешнему источнику питания.

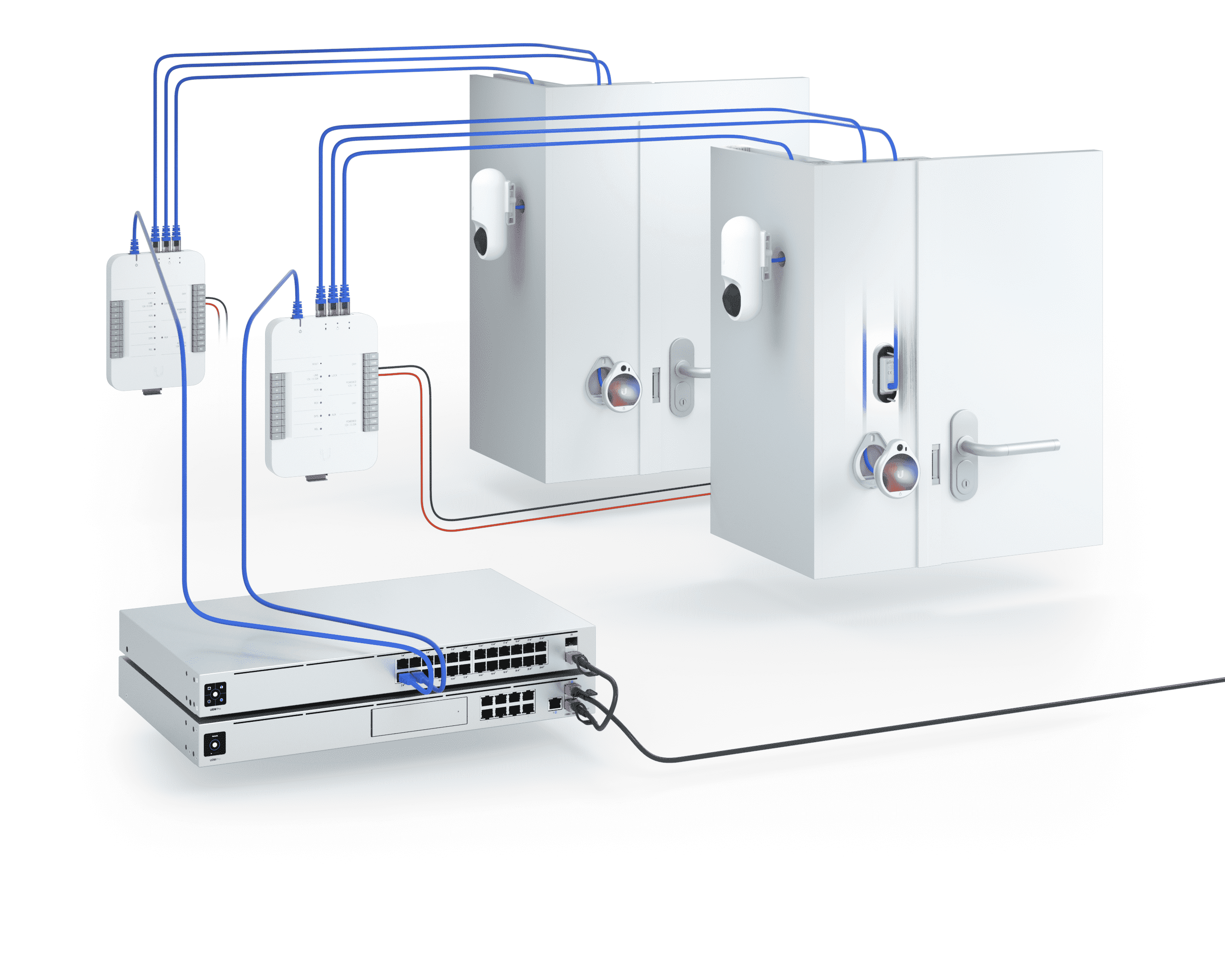

- На изображении ниже показана типичная установка UniFi Access с двумя UA-Hub, управляющими двумя дверями.

Настройка контроллера UniFi Access и добавление устройств

1. Подключите UA-Hub к локальной сети с помощью кабеля Ethernet через порт «PoE In».

Следуйте инструкциям в разделе «Подключение UA-Hub» краткого руководства.

2. Настройте порт коммутатора для UA-Hub. Убедитесь, что порт коммутатора для UA-Hub настроен для того же сегмента сети или VLAN, что и контроллер доступа UniFi OS, и что он поддерживает POE+, POE++.

3. Подключите UA-Pro, UA-Lite и/или камеру UniFi к порту UA-Hub с соответствующим значком. Мы рекомендуем подключить эти устройства к UA-Hub перед запуском мастера настройки на UniFi Access Controller. Если вы подключите их после запуска мастера установки, вам нужно будет вручную сопоставить UA-Pro/UA-Lite с соответствующими UA-Hub.

4. Для подключения сторонних устройств см. краткое руководство.При необходимости ознакомьтесь с инструкциями в кратком руководстве по подключению сторонних датчиков движения, магнитных замков и кнопок.

Если не все упомянутые подключения необходимы - следуйте инструкциям только для тех типов подключений, которые используются в конкретном случае.

Настройка контроллера UniFi Access и добавление устройств

- Для управления развертыванием UniFi Access вам необходимо установить и настроить UniFi Access Controller на UDM-Pro.

- Пошаговое руководство по настройке контроллера доступа UniFi см. в разделе UniFi Access - Настройка контроллера доступа UniFi.

- Если вы начинаете с нового UDM-Pro, следуйте руководству по быстрому запуску устройства или см. UniFi - UDM: How to Set Up a Dream Machine для получения дополнительной информации о его настройке.

Часто задаваемые вопросы

Поддерживает ли UniFi Access IPv6?

Нет. Он поддерживает IPv4 в настоящее время и будет поддерживать IPv6 в будущем.

Могу ли я использовать один UA-Hub для управления несколькими дверями?

Нет. Один UA-Hub может управлять только одной дверью.

Чем карты UA-Cards отличаются от других карт NFC?

В отличие от обычных карт, карт NFC, карты UA-Cards надежно зашифрованы, чтобы предотвратить их копирование.

Что такое реле?

Это типы входов и выходов UA-Hub:

- входные реле включают REL, REX, REN и DPS

- выходные реле включают реле блокировки и реле AUX

Дополнительную информацию о реле можно найти в листе данных UniFi Access и кратком руководстве.

В чем разница между powered реле и dry реле?

Powered реле UA-Hub поддерживает 12 В. Также есть возможность использовать dry реле, если есть необходимость использовать внешний источник питания для их блокировки.

Могу ли я подключить UA-Pro и UA-Lite напрямую к коммутатору PoE вместо UA-Hub?

Нет. Связь между считывателями доступа и концентратором осуществляется по проприетарному протоколу, и применяются особые меры безопасности. Поэтому по этим соображениям мы не позволяем UA-Pro или UA-Lite работать, если они подключены напрямую к коммутатору UniFi.
