UniFi BaseStation XG.
Практика инсталляции.


В продолжении нашей постоянной рубрики отчетов о реальном использовании оборудования Ubiquiti, мы приводим интереснейшую историю из Community Ubiquiti о развертывании Wi-Fi хот-спота с применением новейших UniFi BaseStationXG на открытой концертной площадке.  Это один из первых, по-настоящему масштабных проектов, в котором  UniFi BaseStation XG использована по своему основному назначению. Ведь не секрет, что модель создавалась для развертывания беспроводной сети на стадионах, и других подобных открытых объектах, где необходимо обслуживать тысячи клиентов со сверхплотным расположением.   Однако, не будем забегать вперед, и приведем вам всю историю полностью.

Не так давно перед нашей командой возникла ответственная и сложная задача. К нам обратились организаторы фестивалей под открытым небом, которые имели концертную площадку вместимостью более 10 000 тысяч человек с просьбой развернуть Wi-Fi сеть для гостей мероприятий.


Побудило администрацию к этому шагу то, что на прошлом мероприятии где был аншлаг, у многих гостей были проблемы с покупкой электронной версии билетов и регистрации онлайн.  Ближайшие базовые станции сотовых операторов, на которые стали поступать 4g запросы для скачивания данных от сотен и тысяч абонентов не были рассчитаны на подобную нагрузку, и фактически «легли», не обеспечивая достаточную для работы с подобной информацией скорость.


В связи с этим и было решено развернуть полноценный гостевой Wi-Fi. Для наглядности и оценки масштабов приведем вам фотографию объекта с высоты птичьего полета.

UniFi BaseStation XG. Практика инсталляции.
Впечатляет, не правда ли?   Естественно, для начала было необходимо досконально просчитать зону покрытия будущего Wi-Fi хот-спота, определить оптимальные места расположение точек доступа, поняв каким образом будет конфигурироваться UniFi Controller.  Дополнительной сложностью было то, что заказчик  не хотел размещать дополнительных стоек для точек доступа, и просил разместить их на уже существующих конструкциях – осветительных мачтах и операторской постройке.

UniFi BaseStation XG. Практика инсталляции.
После проведенных исследований было решено установить 12 UniFi BaseStation XG, и дополнительно 4 UniFi AC Mesh.   Этого количества при должной настройке   по нашим оценкам должно было хватить для обеспечения всех гостей концертной площадки Wi-Fi соединением, с достаточной для серфинга в интернете и скачивания небольших файлов реальной скоростью.

UniFi BaseStation XG. Практика инсталляции.
Большая часть базовых станций обеспечивалась подключением к сети по кабелю, однако, было несколько точек, где мы использовали 60 ГГЦ РРЛ Siklu multi Haul. Выбор обусловлен тем, что мы предпочитаем пробрасывать подобные линки «по воздуху»  именно в миллиметровом диапазоне. Надеемся, Ubiquiti в ближайшее время расширит диапазон своих РРЛ AirFiber и на эти частоты. Однако, вернемся к нашему рассказу.
Как мы выбирали оборудование?  Нам было необходимо, чтобы модель отвечала следующим качествам.

  1. Имело всепогодный корпус с поддержкой стандартов IP 67 и при этом стильный дизайн.
  2. Поддерживало 802.11 AC Wawe 2 с поддержкой Mu Mimo
  1. Была оснащена эффективными  антеннами с делением на сектора и использованием BeamForming.

Всем этим критериям в полной мере отвечала Ubiquiti BaseStation XG. Мы ознакомили с нашим выбором заказчика и получили одобрение. Особенно понравились дизайн, и стоимость – по сравнению с оценками других вендоров беспроводного оборудования наш проект, основанный на Ubiquiti оказался дешевле на 1500 долларов.

UniFi BaseStation XG. Практика инсталляции.
Как известно, UniFi BaseStation XG позиционируется как Wi-Fi система, с тремя независимыми MIMO 3X3 радиомодулями, которые имеют сложную регулируемую систему панельных антенн. Возможно два режима работы  - сектор покрытий 90 градусов  при коэффициенте усиления 10 dBi, и сектор 50 градусов при коэффициенте усиления 15 dBi. Подобная гибкость была нам очень на руку, позволяя подстроить оборудование под конкретные условия установки каждой точки доступа.

UniFi BaseStation XG. Практика инсталляции.

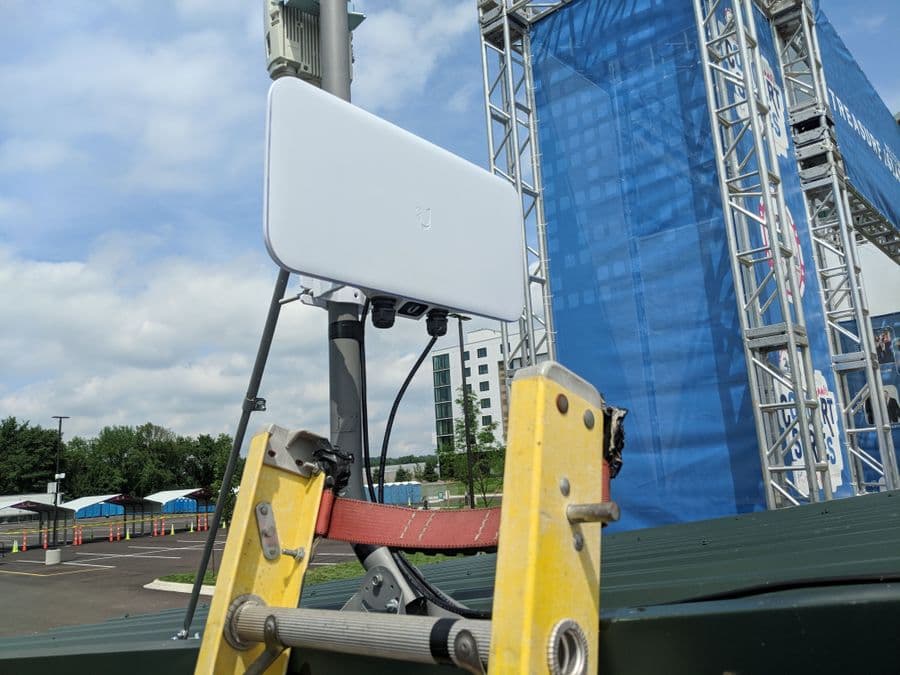

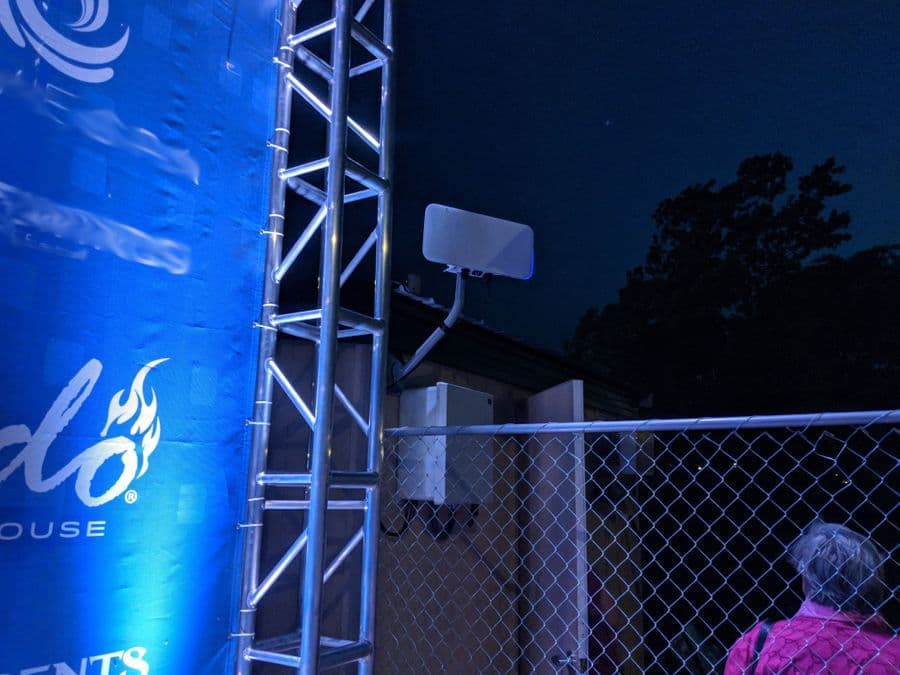

Точки доступа мы устанавливали на вершинах осветительных колонн и мачт. Это было сделано с целью минимизации сектора обслуживание каждого устройства - UniFi BaseStation XG направляли сигнал сверху вниз, создавая нужное нам пятно покрытия, и минимизируя влияние на соседние устройства. Так же, для уменьшения интерференции и взаимных помех мы максимально снижали мощность каждой точки доступа.

UniFi BaseStation XG. Практика инсталляции.

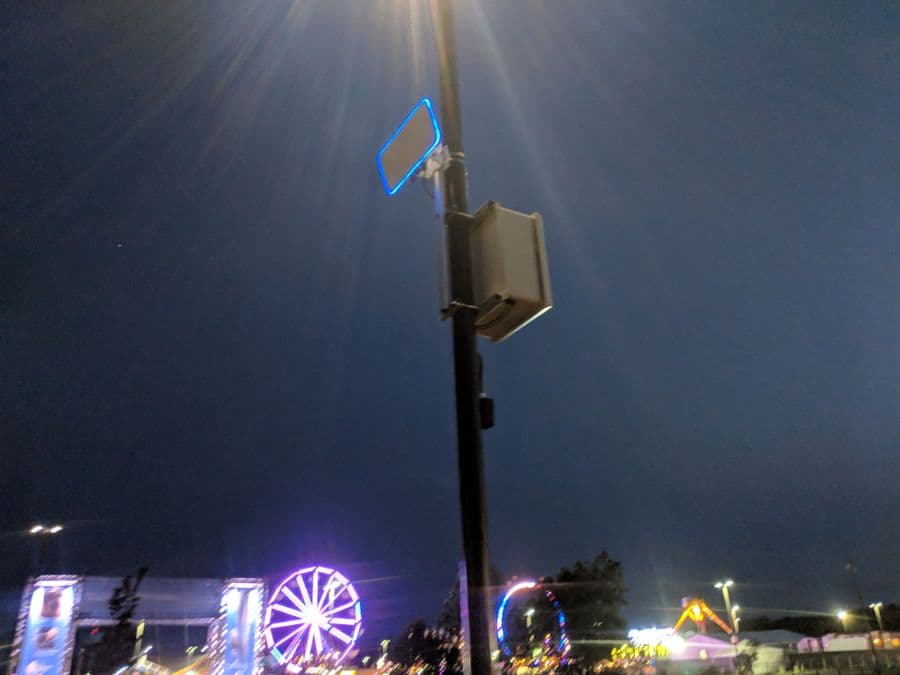

За итоговый дизайн мы получили массу комплиментов. Особенно эффектно UniFi BaseStation XG смотрятся ночью, светодиодная кайма подсветки регулируется по интенсивности и цвету, что делает вид оборудования очень футуристичным.


UniFi BaseStation XG. Практика инсталляции.

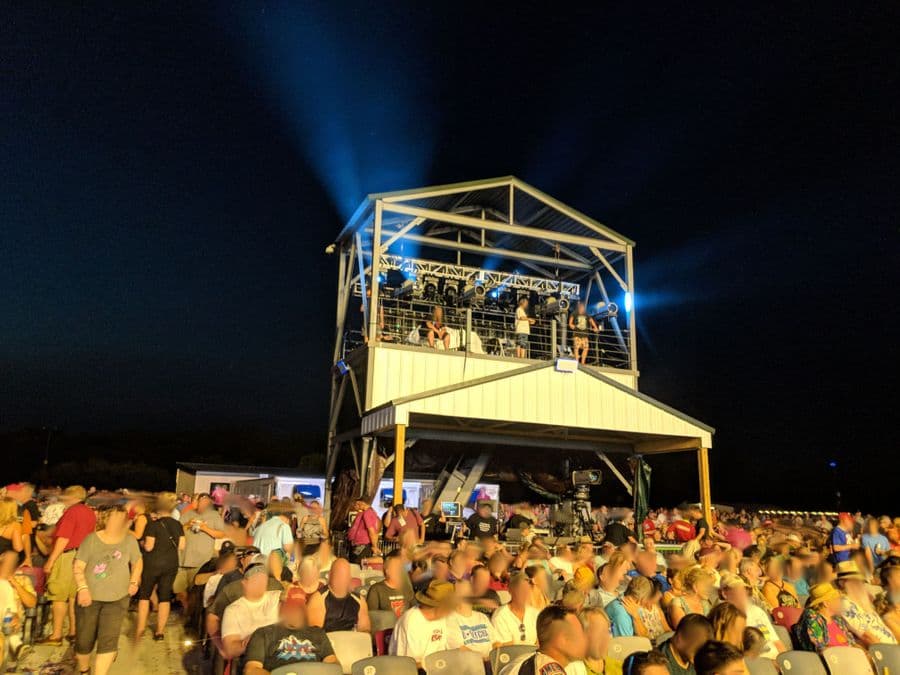

Вот так выглядит операторский пункт, с установленными на нем UniFi BaseStation XG. Можете оценить плотность расположения абонентов.
На скриншотах их UniFi Controller видна итоговая схема оборудования.  Непосредственно основную зону расположения зрителей обслуживают 8 UniFi BaseStation XG.  Еще 4 распределены по остальной территории включая парковку, где так же нагрузка по количеству подключений ожидается высокой.

UniFi BaseStation XG. Практика инсталляции.
В итоге, во время первого мероприятия, где была использована наша Wi-Fi сеть, количество подключений на одну точку доступа составило от 108 до 153 клиентов. Баланс нагрузки соблюсти удалось в полной мере, что не может не радовать.  Однако это далеко не только наша заслуга, но и победа разработчиков Ubiquiti, который создали  UniFi Controller.  В большой степени хороший баланс заслуга его алгоритмов распределения абонентов.

UniFi BaseStation XG. Практика инсталляции.
Общее количество подключений составило  на пике 1246 одновременно обслуживаемых абонентов, при суммарном трафике 220 мбит/Сек. Концерт был рассчитан на возрастную аудиторию, потому количество подключений, в процентном отношении к зрителям было невелико – всего мероприятие посетило около 10 тысяч человек. Подобная нагрузка, конечно же, невелика для конфигурации  нашей Wi-Fi сети.
Настоящим экзаменом будет большой осенний фестиваль, который рассчитан на молодежную аудиторию и заставит поработать наши UniFi BaseStation XG на полную!
Нам очень понравилось работать с UniFi BaseStation XG. Их действительно легко настраивать, благодаря изменяемой диаграмме направленности, а запас мощности позволяет решать поистине титанические задачи.  В своей ценовой категории это однозначно лучший выбор, не имеющий аналогов.
