Обзор настройки UniFi controller 5.0.7. Интерфейс

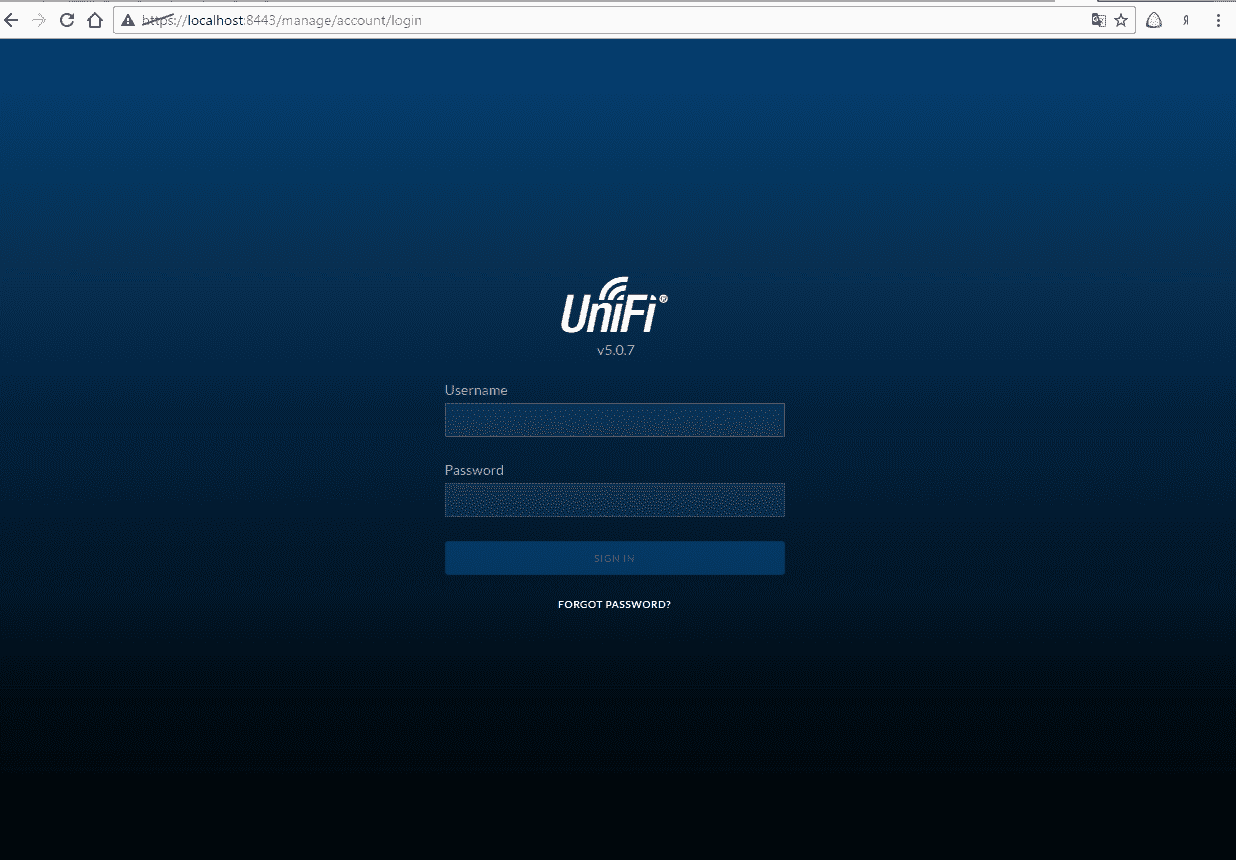

Продолжая знакомство с новой версией контроллера, мы предлагаем вниманию наших читателей обзор веб-интерфейса управления, с описанием функций содержащихся в каждом пункте меню. Итак , как сказал Юрий Алексеевич — «поехали». В первой части нашего обзора мы познакомили вас с процессом установки программного комплекса управления «UniFi Controller» версии 5.0.7, который сам по себе не отличается особой сложностью, хотя и имеет определенную специфику и некоторые моменты, без знания которых не получится установить и запустить его копию на вашем устройстве. Итак, контроллер запущен и перед нами экран авторизации.

Интерфейс UniFi controller 5.0.7

В появившемся окне вводим созданные вами логин администратора и пароль, выбираем «Sign in», таким образом заходя в интерфейс управления программного комплекса. Пароль чувствителен к раскладке клавиатура и клавише «caps lock», будьте внимательны.

Интерфейс UniFi controller 5.0.7

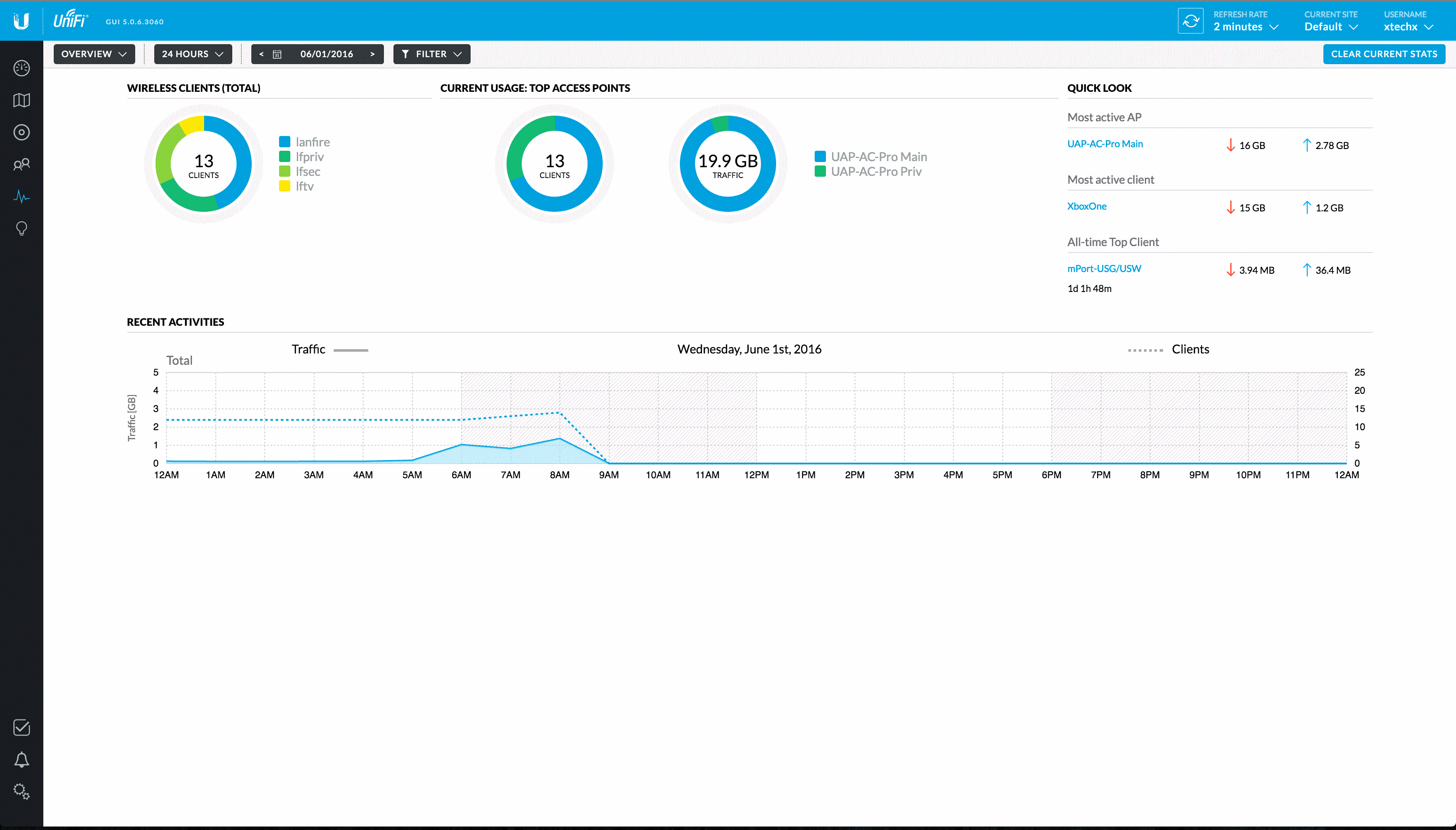

Открывается первая вкладка веб-интерфейса UniFi controller «Dasboard» (название текущей вкладки можно увидеть на панели меню слева, наведя на соответствующий пункт курсор) Здесь приведены обобщенные данные о количестве подключенных клиентов, их распределение по подсетям, а так же другая статистическая информацию по активности и обмену трафиком. Более подробные отчеты, а так же другие утилиты управления доступны далее.

Интерфейс UniFi controller 5.0.7

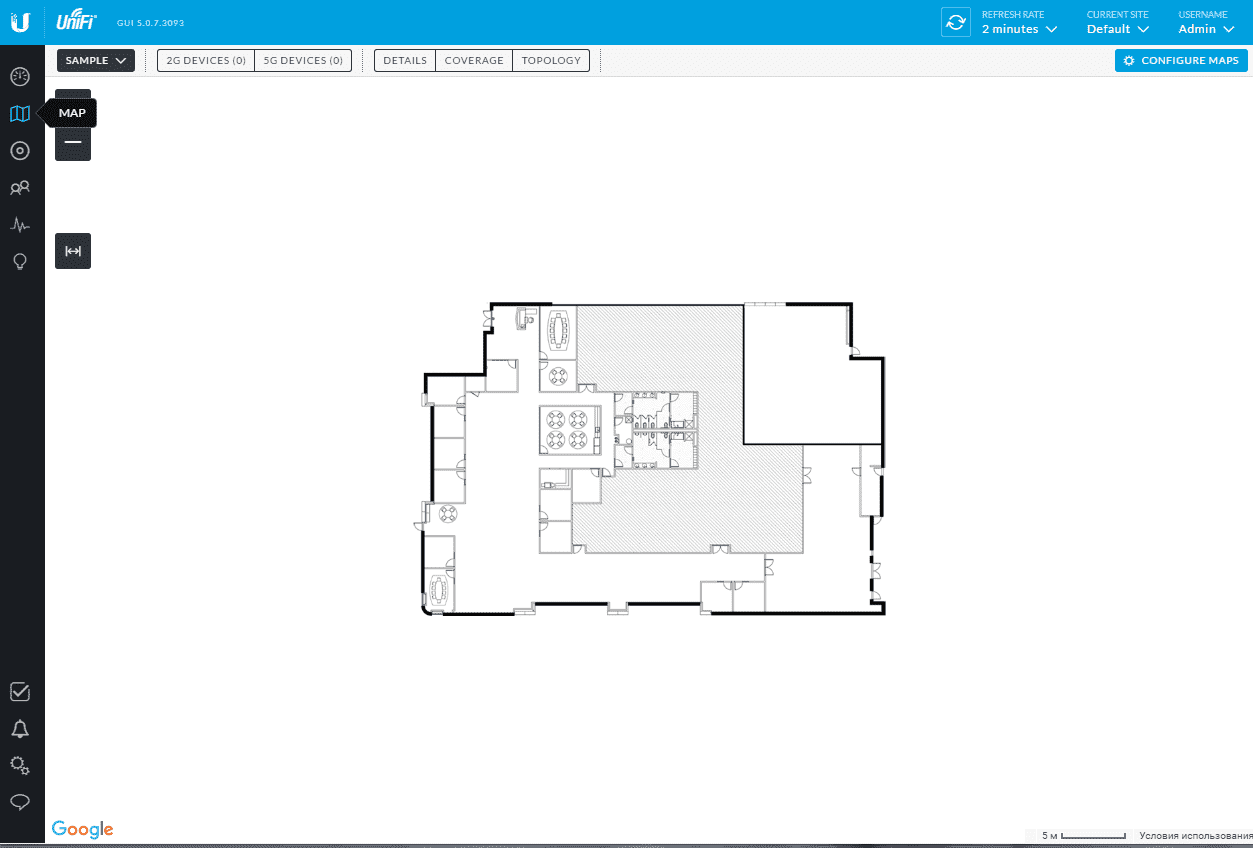

Следующая вкладка «Map» дает доступ к очень полезной функции — с помощью загруженного плана помещения или местности, возможно спроектировать конфигурацию сети, выбрав оптимальное положение точек доступа. После создания карты сети будет доступна графическая конфигурация зоны охвата каждой точки доступа, а так же демонстрация детальной информации о ней по клику. Возможно использование для отметки местоположения точек доступа карт Google. При большом количестве точек доступа можно запустить световую сигнализацию для ее физического поиска, нажав в меню кнопку «Locate».

Интерфейс UniFi controller 5.0.7

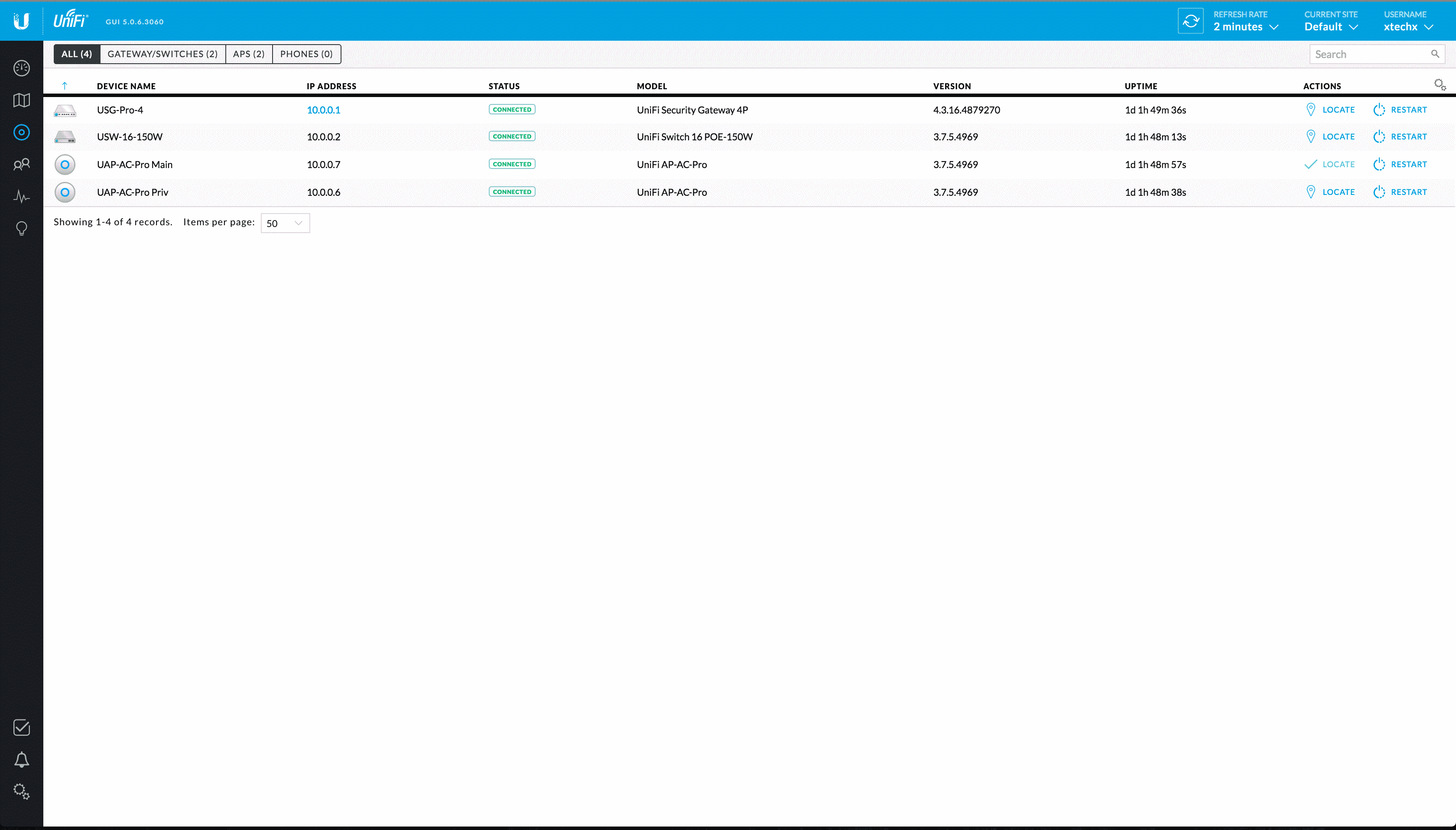

Третья по счету сверху вкладка «Devices» демонстрирует информацию о всех устройствах работающих с данной копией UniFi Controller. В краткой строке информации выведен IP адрес, статус соединения, а так же полное название каждой модели. По клику доступен интерфейс управления. Здесь можно настроить точки доступа — активировать либо отключить радиомодуль, выбрать канал, мощность сигнала, прописать статические адреса либо выбрать режим DHCP — типичный для любого WiFi устройства набор функций управления.

Интерфейс UniFi controller 5.0.7

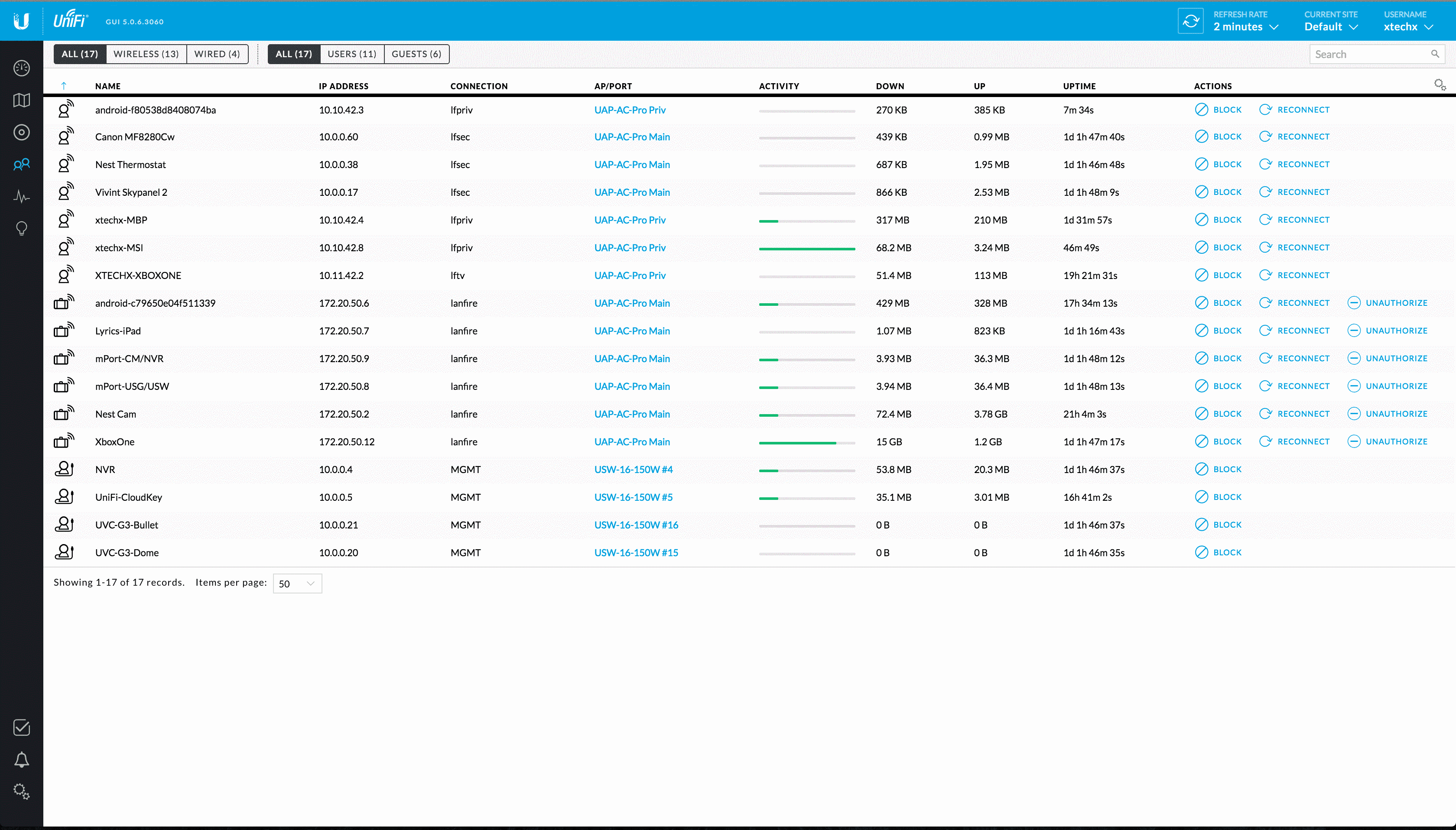

Вкладка Clients дает возможность управления подключенными абонентами. Здесь отображается имя подключенного устройства, его IP адрес, а так же тип. Так же доступна краткая статистическая справка по переданному исходящему и входящему трафику, графическая шкала уровня активности абонента, и время текущего сеанса работы в сети с момента подключения.

Интерфейс UniFi controller 5.0.7

Далее мы можем ознакомиться с расширенной статистикой, которая доступна на вкладке «Statistics». Здесь есть данные о переданном трафике в т.ч. для каждой точки доступа, информация по подключенным устройствам и типам установленного соединения, а так же графический отчет сетевой активности распределенный по времени, очень удобный для беглой оценки.

Интерфейс UniFi controller 5.0.7

И последний пункт меню "Insights" дает доступ к отчетам о событиях за весь период работы контроллера. Здесь можно посмотреть детальную информацию по работе каждого устройства, данные собираются практически обо всем. Особенно полезен каталог Rogue Access Point. — в котором накапливается информация о всех точках доступа, работающих в зоне охвата сети UniFi, и при этом не относящихся к ней.

Кроме рассмотренных выше пунктов, UniFi Controller содержит довольно большой раздел настроек относящихся непосредственно к организации работы программного комплекса, который мы рассмотрим в третьей, заключительной части нашего обзора.
