Вышла новая серия направленных антенн airFiber X

Вышла новая серия направленных антенн airFiber X

Инженеры Ubiquiti Networks разработали новую серию антенн airFiber X, «заточенную» под совместное использование с РРЛ станциями airFiber 5X. Известно, что в любом профессиональном радиооборудовании одним из главных элементов является антенна. Именно от ее характеристик зависит то, насколько далеко возможно установить связь, и как будет распространяться радиосигнал. В зависимости от типа, антенна может сконцентрировать сигнал в узкий луч, покрыть определенный сектор, или же обеспечить равномерное распространение радиоволн во все стороны.

Поскольку назначение airFiber 5X - это создание операторских линий связи и радиомостов, новые антенны имеют выраженную диаграмму направленности с концентрацией сигнала в узкий луч. Такая конфигурация обеспечивает высокий уровень усиления и позволяет устанавливать соединения на расстояниях в десятки километров, при этом поддерживая высокую скорость передачи данных. Основу серии составляют 3 модели, работающие в диапазоне 5 ГГц, поэтому рассмотрим их характеристики чуть подробнее.

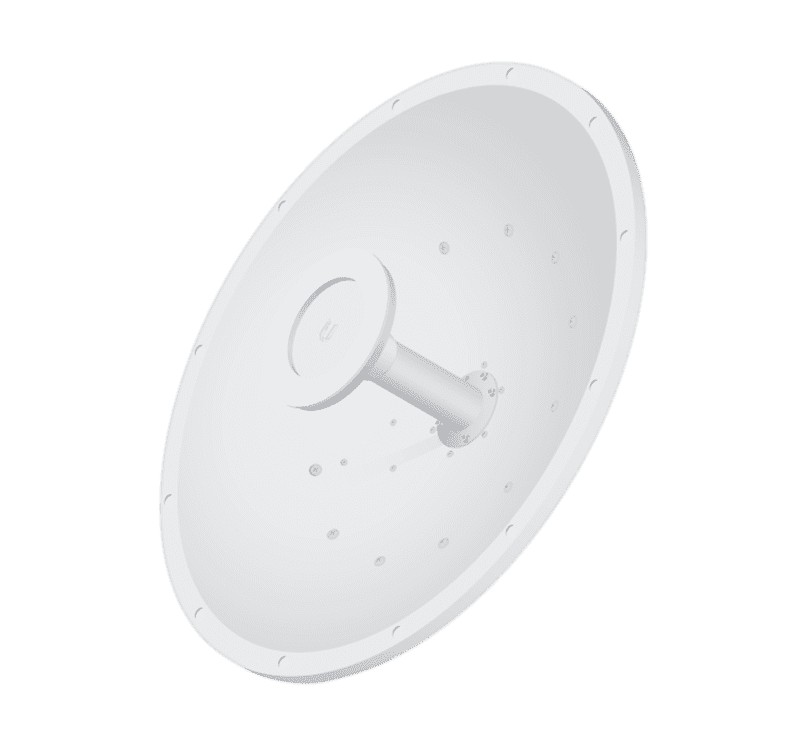

Наиболее компактной является AirFiber 5G-23-S45. Это сравнительно компактная направленная параболическая антенна диаметром 378 мм. Одной из ее особенностей является увеличенная глубина отражателя, что позволило добиться значительного уменьшения боковой «засветки». Особенно важно это качество при близком расположении антенн друг от друга, поскольку минимизируется их взаимные помехи. Коэффициент усиления AirFiber 5G-23-S45 составляет 23 dBi при ширине луча в 10 градусов.

Вышла новая серия направленных антенн airFiber X

Корпус антенны также имеет ряд особенностей. Для максимального упрощения эксплуатации оборудования AirFiber 5G-23-S45 оснастили специальной платформой, на которую устанавливается airFiber 5X. Сверху платформа закрыта дополнительным защитным пластиковым кожухом. При этом процесс установки не требует дополнительных инструментов, достаточно лишь защелкнуть крепления и установить на место защитный кожух. Также плюсом является указатель горизонтального положения антенны, который выполнен наподобие строительного пузырькового уровня.

AirFiber 5G-30-S45 имеет отражатель большего размера. Его диаметр составляет 650 мм, благодаря чему коэффициент усиления вырос до 30 dBi, а луч, формируемый антенной, сузился до 5.8 градуса. В остальном антенна идентична младшей модели, она также имеет платформу для установки airFiber 5X и максимально проста в подготовке к эксплуатации и установке. AirFiber 5G-30-S45 стоит использовать на больших расстояниях, там, где младшая модель не обеспечивает необходимый уровень сигнала.

Вышла новая серия направленных антенн airFiber X

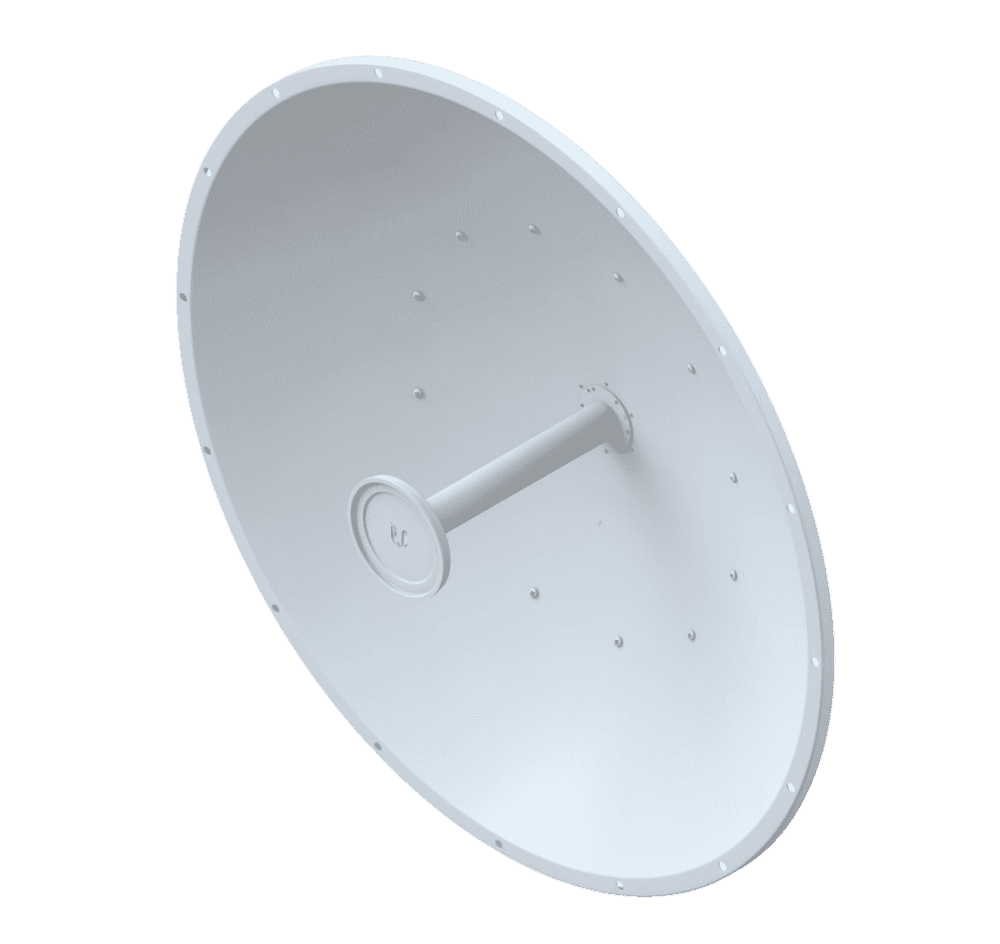

И, наконец, флагманом серии является AirFiber 5G34-S45. Эта массивная и крупная модель антенны имеет огромный отражатель с диаметром, превышающим метр – 1050 мм. Естественно, такая площадь отражателя ощутимо улучшила коэффициент усиления, который вырос до 34 dBi, при уменьшении ширины радиолуча до 3 градусов. Данная модель предназначена для развертывания соединения на максимальных расстояниях и в сложных условиях, в том числе при высоком уровне помех.

Антенна Ubiquiti airFiber 5G34-S45

Следует отметить, что все антенны серии имеют высококачественное антикоррозионное покрытие деталей по технологии Geomet, а также дополнительную оцинковку, благодаря чему достигнут длительный срок службы антенн даже в самых неблагоприятных климатических зонах, с большим количеством атмосферных осадков и высоким уровнем влажности.
