WiFi в коттедже.

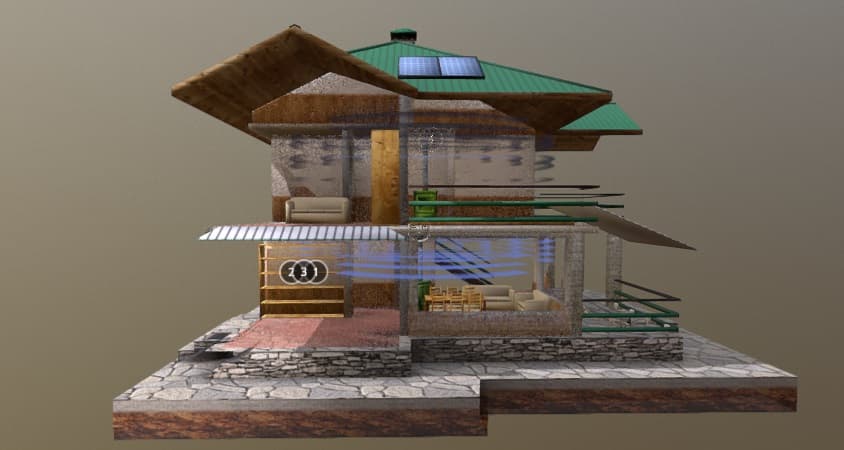

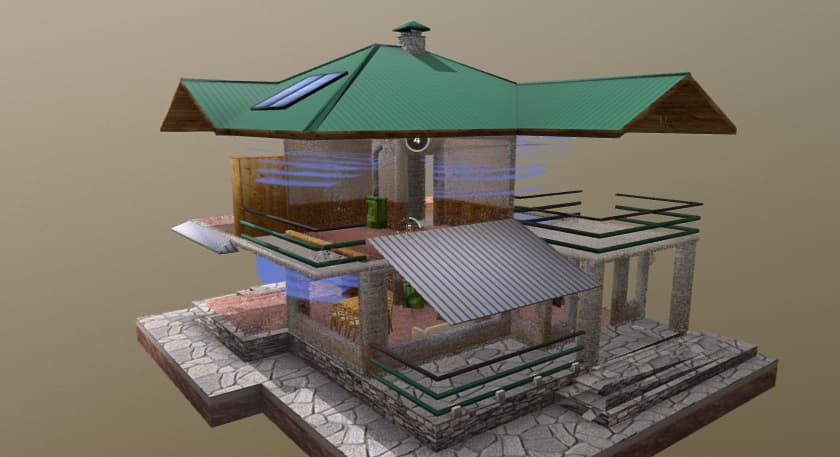

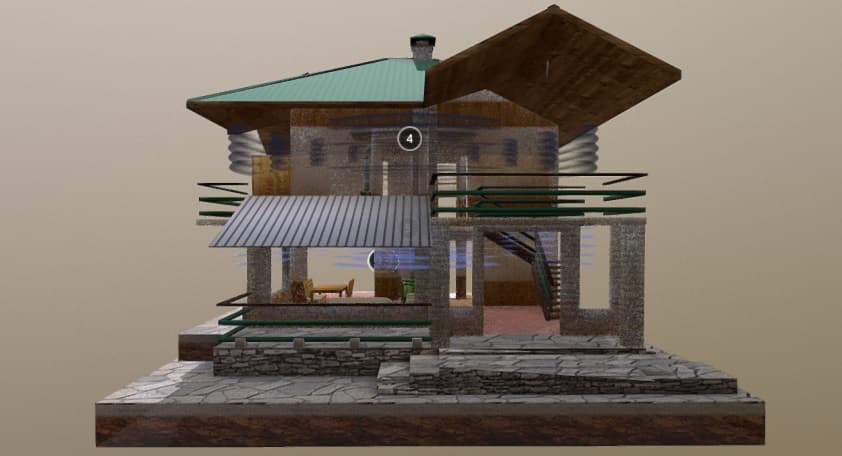

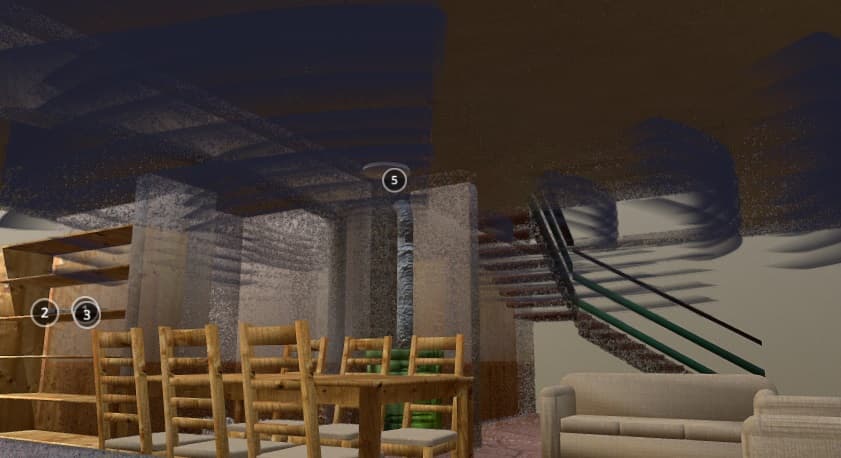

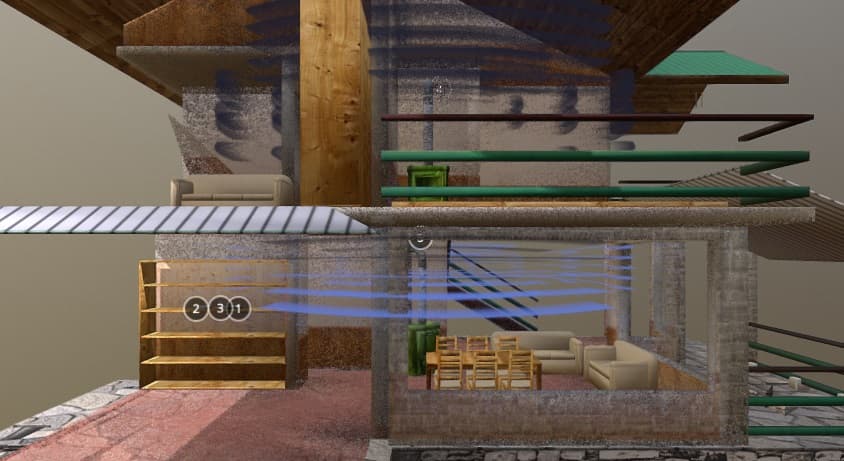

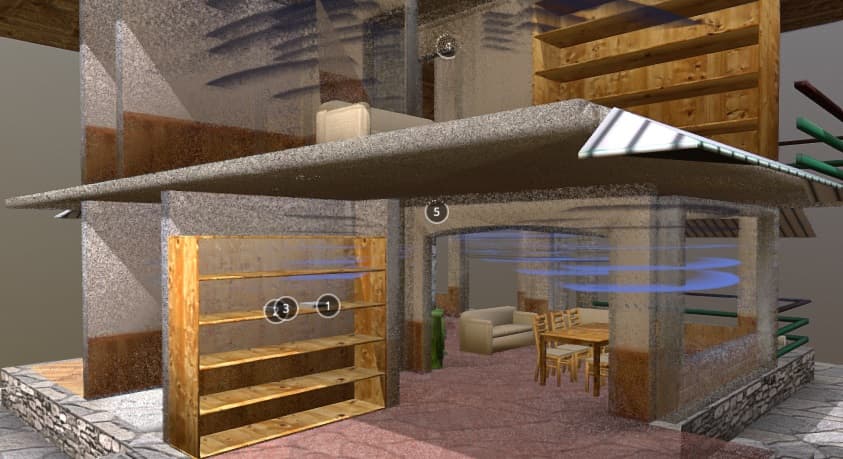

(3D модель носит демонстрационный характер и не является примером размещения точек доступа)

Задача – Создания WiFi хот-спота в коттедже средних размеров.

Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS

При необходимости развернуть WiFi в коттедже – вне зависимости от того является ли строение частным домом, мини-отелем или небольшим таун-хаусом пользователи будут сталкиваться со схожими сложностями. Проблема в данном случае заключается в том, что при использовании стандартных маломощных WiFi роутеров soho класса совершенно невозможно обеспечить покрытие сигналом всего пространства дома, поскольку слабый радиомодуль установленный в такой WiFi роутер не в состоянии «пробить» межэтажные перекрытия и капительные стены. Но и грубым увеличением мощности все проблемы так же не решаются.

Общеизвестно, что WifI – двухсторонняя связь, как к клиенту от WiFi роутера который выступает в данном случае в роли базовой станции, так и в обратном направлении. И пойдя по пути простого увеличения мощности передатчика мы получим ситуацию, в которой абонент будет прекрасно «слышать» WiFi роутер, но окажется не в состоянии передать данные, поскольку практически все пользовательские гаджеты от ноутбуков до смартфонов имеют маломощные радиомодули, сигнал которых критически ослабнет после преодоления межэтажных перекрытий или несущих стен.

Отчасти данная проблема может решаться установкой качественной антенны с высокой чувствительностью, которая будет достаточно эффективно принимать даже сильно ослабленный сигнал абонентского оборудования. Примером реализации подобной схемы может служить вариант с подключением к вашему маршрутизатору такого оборудования, как профессиональная WiFi точка доступа, с мощной радиочастью и качественной антенной. При небольшом количестве помещений разделенных капитальными перегородками данная конфигурация с одной мощной WiFi точкой доступа вполне достаточна.

Однако, в случае, когда необходимы повышенные скорости передачи данных – к примеру, вы предполагаете транслировать по воздуху потоковое видео формата HD, либо вам просто необходимо создать высокоскоростную сеть для комфортного серфинга в интернете оптимальным будет использование системы из нескольких WiFi точек доступа. Так же, подобная конфигурация потребуется, если велико количество помещений отделенных капитальными стенами из бетона или кирпича.

Ниже приведено несколько примеров реализации развертывания WiFi в коттедже, которые отличаются между собой пропускной способностью создаваемой беспроводной сети и возможностями масштабирования и требуемой настройкой.

Обратите внимания, что данные решения являются не готовым проектом, а типовой схемой реализации, в каждом конкретном случае оптимальная конфигурация размещения WiFi точек доступа может сильно отличаться в зависимости от размеров и формы помещений. Для получения гарантированного результата рекомендуем проконсультироваться с нашими специалистами, которые составят вам проект, учитывающий все особенности вашего случая.

Вариант 1 лайт (малое количество несущих перекрытий)

Требуемое оборудование:

  • AmpliFi HD Router - 1 шт
Оборудование
1. AmpliFi HD Router
24218
Весь комплект в корзину

В случае, если несущих перекрытий в коттедже немного и они имеют малую толщину хорошим вариантом будет использование маршрутизатора AmpliFi HD. Его главными отличиями является высокая мощность передатчика, которая достигает 26 dbm (зависит от выбранного региона), а так же два высокоэффективный антенный модуля, с коэффициентом усиления 4 dbi. Подобные характеристики, как показывает практика вполне достаточны, для обеспечения двухэтажного коттеджа средних размеров стабильным WiFi хот-спотом, когда нет необходимости работы устройства на максимальных скоростях требующих высоких модуляций радиосигнала и очень критичных к его интенсивности.

Маршрутизатор поддерживает стандарты 802.11ac в частотном диапазоне 5 Ггц и 802.11n в диапазоне 2.4 Ггц, используется схема MIMO 3x3, что обеспечивает суммарную пропускную способность « по воздуху» до 1750 мбит/Сек. Для подключения оборудования по кабелю AmpliFi HD Router имеет 4 гигабитных Ethernet порта, и Wan порт для соединения с сетью провайдера.

Как еще одно преимущество нельзя не отметить дизайнерский внешний вид устройства. Кубический корпус из стильного матового софт-тач пластика с оригинальным полноцветным круглым сенсорным дисплеем делает маршрутизатор похожим скорее на современные электронные часы, нежели на сетевое оборудование, а отключаемая подсветка основания дополнительно подчеркивает продуманность внешнего вида AmpliFi HD.

Тем не менее, помните, что в каждой конкретной ситуации требующиеся решения для развертывания WiFi сети могут значительно отличаться. Для получения наилучшего результата рекомендуем дополнительную консультацию перед покупкой.

Вариант 2 – стандарт ( средняя либо высокая нагрузка, большое количество межкомнатных перекрытий)

Требуемое оборудование:

  • AmpliFi HD Router - 1 шт
  • AmpliFi MeshPoint HD - в зависимости от конфигурации помещений
Оборудование
1. AmpliFi HD Router
24218
2. AmpliFi MeshPoint HD
24219
Весь комплект в корзину

Если маршрутизатор AmpliFi HD Router не обеспечит достаточно стабильного соединения можно воспользоваться его уникальной функцией – подключением специальных усилителей MeshPoint HD. Необходимости в проводном подключении усилителей нет – усилители устанавливаются на любую розетку не требуя никакого дополнительного крепления. Благодаря малому весу усилителей MeshPoint HD прекрасно удерживаются электрическими контактами разъема 220V.

Усилители имеют специальный магнитный шарнир, который предназначен для ориентации усилителя по направлению к главному устройству AmpliFi HD Router. Это сделана не случайно – дело в том, что в головной подвижной части усилителя расположена направленная антенна, которая необходима для установки связи с AmpliFi HD Router, и ретрансляции данных «по воздуху» , никаких кабелей от маршрутизатора к усилителям тянуть нет необходимости!

Поддерживаемые MeshPoint HD стандарты идентичны основному маршрутизатору, 802.11ac. В частотном диапазоне 5 гГц и 802.11n в диапазоне 2.4 гГц поддерживается MIMO 3x3, что обеспечивает суммарную пропускную способность до 1750 мбит/Сек. Отдельно следует отметить, что благодаря поддержке Mesh при ретрансляции данных нет падения пропускной способности канала в два раза на каждый «хоп», диапазон делится динамически, не снижая общую пропускную способность для абонентского оборудования.

Подобная схема с AmpliFi HD Router и усилителями MeshPoint HD позволяет покрыть WiFi хот-спотом коттедж практически любых размеров, обеспечивая высочайшую скорость работы. Однако, рекомендуем для получения гарантированного результата проконсультироваться с нашими специалистами.

Вариант 3. Профи - UniFi. (высокая нагрузка, необходимость расширения сети в будущем)

Требуемое оборудование:

  • UniFi AP AC Lite - 2+ шт
  • UniFi Cloud Key
  • UniFi swith 8
  • Unifi Security Gateway
Оборудование
1. UniFi AP AC Lite
23558
2. UniFi Cloud Key
23634
3. UniFi swith 8
24200
4. Unifi Security Gateway
23378
Весь комплект в корзину

Когда может потребоваться расширение беспроводной сети на придомовую территорию, а коттедж имеет множество несущих стен большой толщины хорошим вариантом будет использования точек доступа UniFi.
UniFi – это универсальная серия оборудования, включающая в себя все необходимое для развертывания беспроводной сети, включая свитчи, маршрутизаторы и аппаратные средства управления сетью.

Особенностью UniFi является централизованное управление с помощью программного комплекса UniFi Controller. C его помощью производится как непосредственная настройка сети – выбор SSID, шифрования и других типовых параметров любого WiFi, так и установок каждого конкретного устройства, подключенного к общей сети.

Еще одной особенностью является поддержка так называемого бесшовного роуминга, при развертывании которого вся зона охвата сети UniFi становится единым пространством с практически мгновенной автоматической авторизацией абонента на ближайших WiFi точках доступа без потери соединения с сетью.

В данном решении за маршрутизацию трафика отвечает Unifi Security Gateway, коммутацию трафика выполняет свитч UniFi swith 8, а программный комплекс управления развернут на портативном сервере UniFi Cloud Key.

Основа сети – точки доступа UniFi AP AC Lite оснащены двухдиапазонными радиомодулями 2.4 гГц– 5 гГц, и поддерживают WiFi 802.11 ac, обеспечивая пропускную способность до 867 мбит/Сек в диапазоне 5 гГц и до 300 мбит/Сек в 2.4 гГц диапазоне.

Плюсом данного варианта является возможность дальнейшего масштабирования сети, в том числе на придомовую территорию с помощью всепогодных WiFi точек доступа UniFi Mesh.

В приведенном варианте решения точки доступа размещаются на каждом этаже. Точное расположение устройств зависит от планировки коттеджа, для составления наиболее подходящего именно вам проекта рекомендуем обратиться к нашим специалистам.

Рекомендуем также использовать TOUGHCable — качественный продукт для соединения сетевого оборудования.
