WiFi в коттедже крупных размеров.

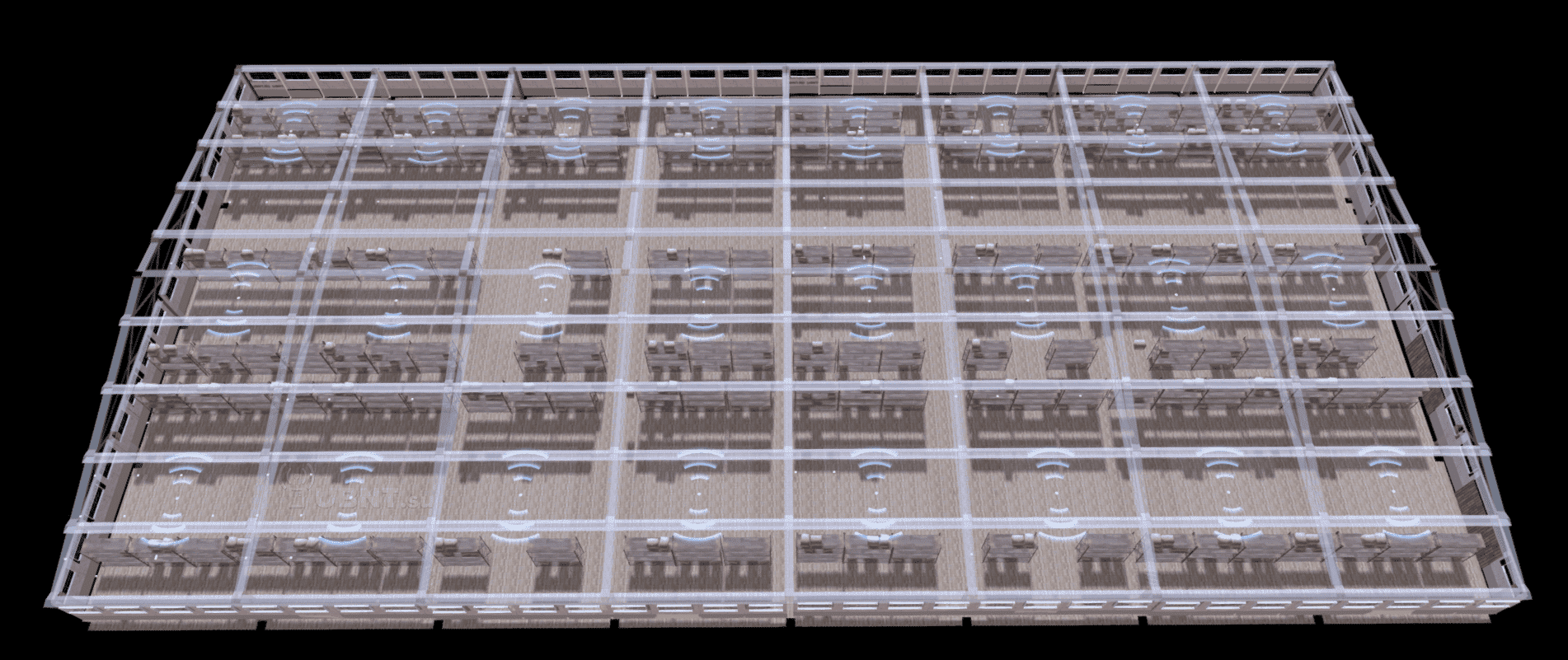

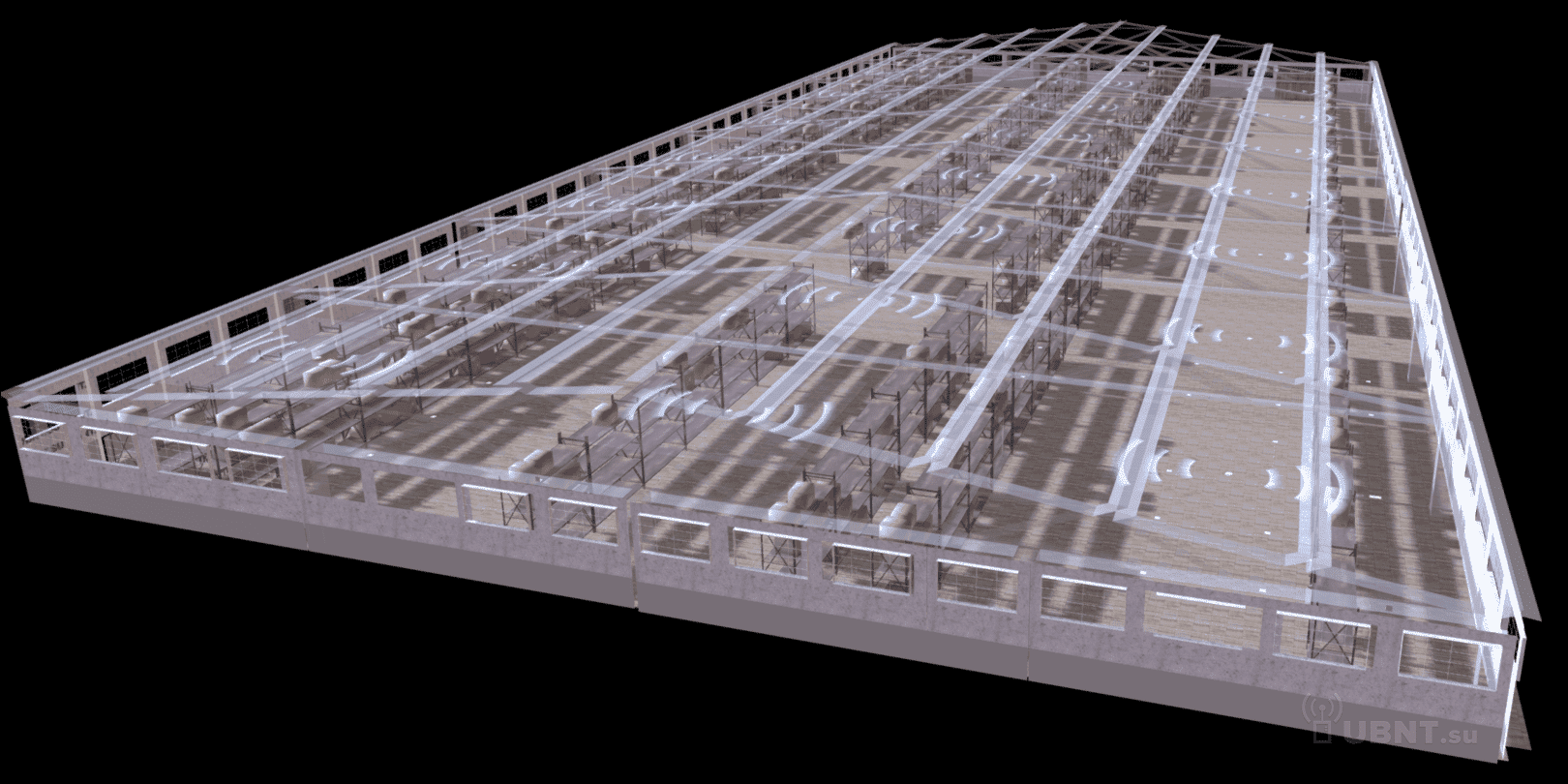

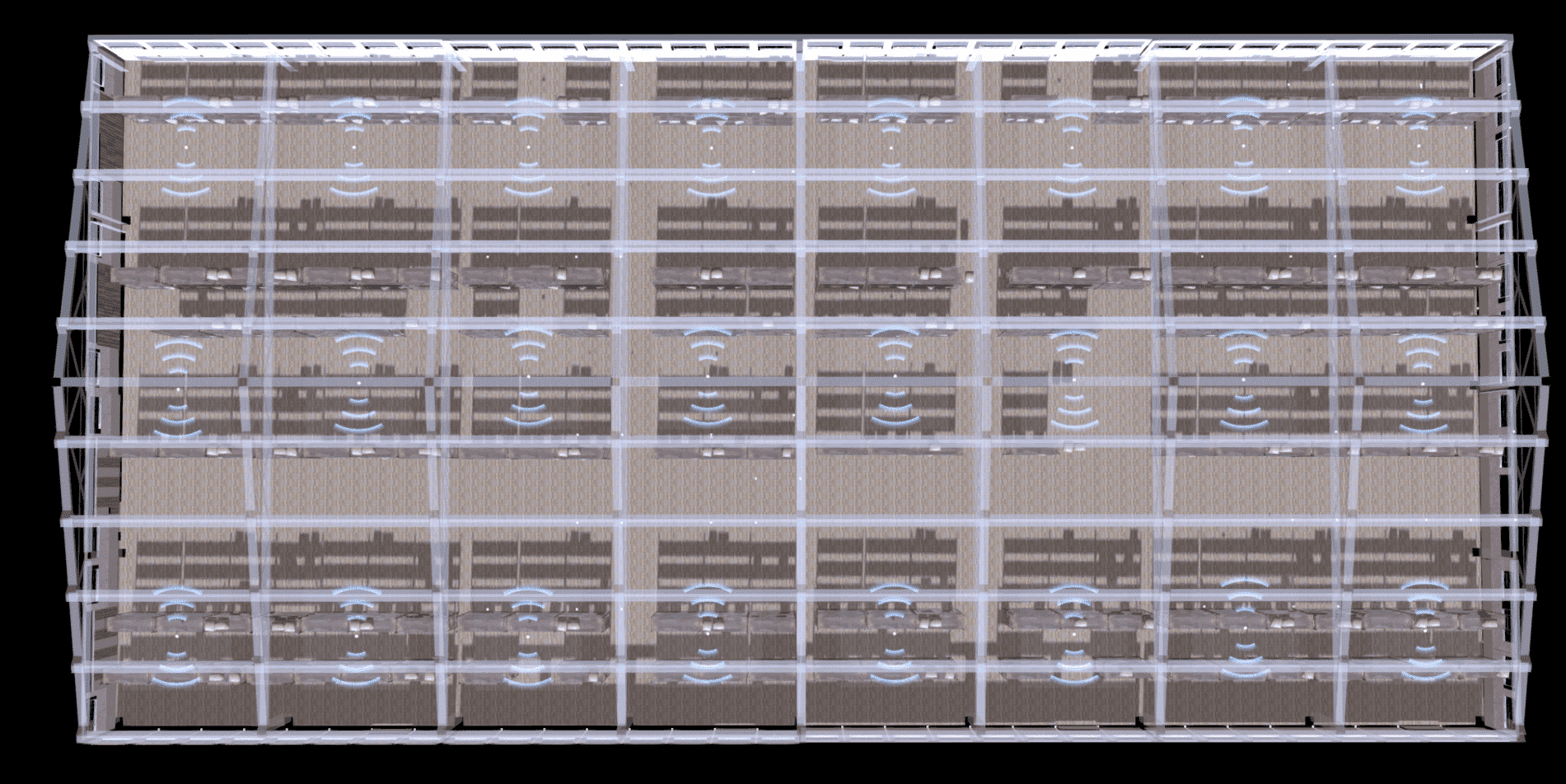

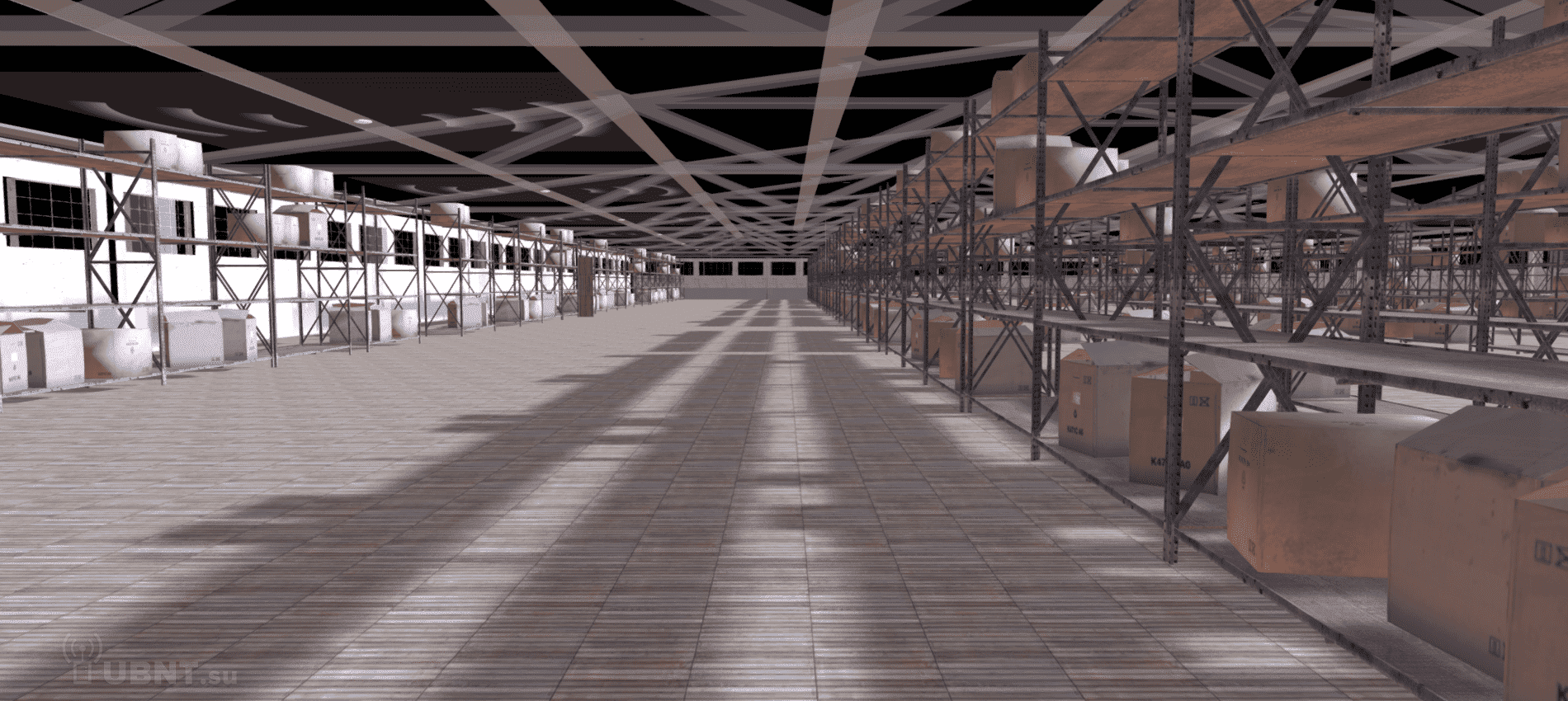

(3D модель носит демонстрационный характер и не является примером размещения точек доступа)

Задача – развертывание WiFi в коттедже крупных размеров.

Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS
Wi-Fi адаптеры Alfa AWUS

WiFi сегодня является жизненной необходимостью для современного человека. Потому, вполне естественно, что владелец любого коттеджа сталкивается с задачей приобретения оборудования, способного обеспечить уверенный WiFi в хот-спот на всей территории дома. Однако подобная задача – развертывание WiFi в коттедже - вовсе не так проста, как может показаться на первый взгляд. Особенно в случае, когда речь идет о крупном строении, с несколькими этажами и толстыми капитальными стенами между помещениями. Простые, недорогие WiFi роутеры soho здесь сразу можно исключить как класс. Их маломощный радиомодуль в принципе не обладает характеристиками, требуемыми для обеспечения беспроводной сетью даже одного этажа крупного частного дома, не говоря уже о том, когда сеть требуется сразу на нескольких этажах.

Притом если вы приобретете какое-либо «noname» WiFi устройство с обещанной высокой мощностью радиомодуля это поможет не сильно. Даже если не говорить о низком качестве подобного оборудования, все дело здесь заключается в том, что WiFi требует двухстороннего соединения для передачи данных. Увеличив мощность радиомодуля единственного источника сигнала, возможно вы добьетесь его приема на другом этаже смартфонами и ноутбуками. Но при этом слабые радиомодули гаджетов заведомо не смогут «пробить» сигналом межэтажные железобетонные перекрытия, особенно при использовании частотного диапазона 5 Ггц, который применяется в последней ревизии стандарта WiFi 802.11 AC. Конечно, можно установить дополнительную высокочувствительную антенну, которая несколько улучшит положение, однако для крупного строения это будет плохим вариантом, не обеспечивающим стабильного и высокоскоростного соединения на всей территории.

Потому, при решении задачи по развертыванию Wifi в коттедже оптимальным будет использование специальных многокомпонентных систем, которые включают в себя такое оборудование как WiFi точка доступа, маршрутизатор и опционально свитч и сервер управления. Подобные WiFi системы есть в арсенале самых разных производителей, но наилучшим вариантом, обеспечивающим высокое качество связи будет использование оборудования Ubiquiti Networks.

Ниже приведены несколько различных конфигурация оборудования, которые подойдут для самых разных ситуаций и обеспечат качественный, высокоскоростно WiFi в коттедже, который удовлетворит даже самых искушенных клиентов. Следует отметить, что все приведенные варианты легко масштабируются и могут быть расширены за счет дополнительных WiFi точек доступа.

Несмотря на универсальность данных решений помните, что в каждой конкретной ситуации для развертывания WiFi сети желателен индивидуальный подбор оборудования с учетом конкретного плана строения. Для получения наилучшего результата рекомендуем дополнительную консультацию перед покупкой!

Ниже приведены несколько вариантов типовых решений для развертывания WiFi в коттедже крупных размеров.

Вариант стандарт. AmplIfI

Требуемое оборудование:

  • AmpliFi Mesh Router
  • AmpliFi MeshPoint HD
Количество устройств зависит в зависимости от конфигурации помещений, но не менее одного на этаж.
Оборудование
1. AmpliFi Mesh Router
24218
2. AmpliFi MeshPoint HD
24219
Весь комплект в корзину

Хорошим вариантом развертывания WiFi в коттедже, когда не стоит задача расширения хот-спота на придомовую территорию является использования AmpliFi , - WiFi системы которая включает в себя маршрутизатор и усилители сигнала, предназначенные для расширения зоны покрытия.
AmpliFi –как маршрутизатор так и усилители поддерживает стандарты WiFi 802.11ac, и имеют двухдиапазонную радиочасть Используется антенная схема MIMO 3x3, что обеспечивает суммарную пропускную способность системы до 1750 мбит/Сек. Для подключения абонентского оборудования по кабелю AmpliFi mesh Router имеет 4 гигабитных Ethernet порта, и порт wan для подключения сети провайдера.

Особенностью AmpliFi является поддержка технологии MESH, которая позволяет организовать ретрансляцию данных между усилителями и головным устройством – маршрутизатором AmpliFi mesh Router – без использования кабеля. Притом обычного падения пропускной способности канала в два раза на каждый «хоп», как это бывает при использовании режима репитера в обычных WiFi устройствах нет, диапазон делится динамически, не снижая общую пропускную способность беспроводной сети.

Для подключения к маршрутизатору усилители используют весьма оригинальную схему и состоят из двух частей, соединенных между собой специальным магнитным шарниром. Сделано это было не случайно – дело в том, что в головной подвижной части усилителя расположена направленная антенна, которая необходима для установки связи AmpliFi mesh Router , и ретрансляции данных «по воздуху».

Данная схема, основой которой является использование AmpliFi Mesh Router и усилителей MeshPoint HD позволяет охватить WiFi хот-спотом коттедж практически любых размеров, обеспечивая скоростной доступ к сети для всех клиентских устройств – от мобильных гаджетов до современных HD TV. Однако, рекомендуем для получения гарантированного результата дополнительно проконсультироваться с нашими специалистами.

Вариант «Профи- UniFi»

Требуемое оборудование:

  • UniFi AP AC PRO (не менее одной на этаж)
  • UniFi Mesh ( при необходимости WiFi хот-спота на придомовой территории)
  • UniFi Cloud Key
  • UniFi swith 8 60
  • Unifi Security Gateway
Оборудование
1. UniFi AP AC PRO
24525
2. UniFi Mesh
24191
3. UniFi Cloud Key
23634
4. UniFi swith 8 60
24201
4. Unifi Security Gateway
23378
Весь комплект в корзину

В том случае, если требуется обеспечить высокую пропускную способность беспроводной сети WiFi в коттедже, а также расширить зону покрытия на прилегающую территорию одним из лучших решений будет использование точек доступа UniFi AP AC PRO совместно с UniFi MESH.

В здании на каждом этаже устанавливаются точки доступа, каждая из которых обеспечивает связью абонентов находящихся в ее зоне обслуживания. Однако, несмотря на то, что точек доступа несколько все они могут быть настроены в режиме бесшовного роуминга, с единым SSID и автоматическим переключением абонентов. На практике подобная схема означает, что авторизовавшись в сети и подключившись к одной точке доступа, вы можете без проблем ходить по зданию, к примеру, совершая видеовызов по Skype. Связь при этом не оборвется ни на секунду.

Каждая точка доступа имеет на борту высокоэффективный двухдиапазонный радиомодуль, поддерживающий WiFi 802.11 ac. Благодаря использованию антенной конфигурации MIMO 3X3 пропускная способность точки доступа достигает суммарно 1750 мБит/сек ( 450 мБит/сек для диапазона 2.4 Ггц и 1300 мБит/Сек для 5диапазона 5 Ггц).

Для обеспечения WiFi хот-спота на улице оптимально использование точки доступа UniFi Mesh, которая изготовлена во всепогодном и герметичном корпусе, надежно защищающим ее электронику от попадания влаги и пыли, а так же механических повреждений. Точка доступа имеет двухдиапазонный радиомодуль, работающий с MIMO 2X2 обеспечивая пропускную способность до 300 мБит/Сек на частотах 2.4 Ггц и до 867 мБит/Сек в диапазоне 5 Ггц.

В данной конфигурации для маршрутизации трафика используется Unifi Security Gateway, коммутация трафика, как и питание точек доступа осуществляется при помощи UniFi swith 8 60. Для управления сетью UniFi потребуется так же портативный сервер UniFi CloudKey, который имеет на борту предустановленную копию UniFi Controller – систему управления и контроля за сетью UniFi. ( возможно развертывание UniFi Controller на вашем сервере Windows\Linux) Помимо настройки параметров WiFi сети, в интуитивно понятном веб-интерфейсе UniFi Controller можно настроить мощность любого оборудования, подключенного к сети – маршрутизаторов, свитчей, и естественно точек WiFi точек доступа.

Cледует отметить, что реализация данного варианта требует определенных профессиональных навыков в настройке, потому для стабильной работы сети и наиболее грамотного размещения точек доступа рекомендуем проконсультироваться с нашими специалистами и составить индивидуальный проект.

Вариант «UniFi дизайн»

Требуемое оборудование:

  • UniFi AP AC IN Wall PRO (количество зависит от числа помещений)
  • UniFi Mesh ( при необходимости WiFi хот-спота на придомовой территории)
  • UniFi CloudKey
  • UniFi swith 8 60
  • Unifi Security Gateway
Оборудование
1. UniFi AP AC IN Wall PRO
24335
2. UniFi Mesh
24191
3. UniFi Cloud Key
23634
4. UniFi swith 8 60
24201
5. Unifi Security Gateway
23378
Весь комплект в корзину

В случае если по каким либо причинам нет возможности размещений точек доступа UniFi под потолком, например, когда сделан дизайнерский ремонт не предусматривающий подобной навесной установки, хорошим выходом будет применение специального оборудования скрытого монтажа. Именно таким устройством является WiFi точка доступа UniFi AP AC IN Wall PRO.

Особенность данной модели заключается в том, что она представляет собой фактически обычную Ethernet розетку, предназначенную для монтажа в настенную коробку стандарта 1-Gang. Точка доступа заменяет собой обычную Ethernet розетку. С нижней части UniFi AP AC IN Wall PRO имеет два гигабитных Ethernet порта для подключения любого пользовательского оборудования, притом один из них поддерживает сквозную передачу PoE. Сама точка доступа, так же получает питание по схеме PoE.

Радиочасть точки доступа по пропускной способности аналогична UniFi AP AC PRO – те же 1750 мБит/Сек при использовании двух диапазонов 2.4 и 5 Ггц. Одако, радиомодуль как и антенны точки доступа в следствии компактных размеров значительно слабее, потому следует использовать одно устройство на одно или максимум на два смежных помещения при условии малой толщины межкомнатной перегородки. Для коммутации трафика в данном случае рекомендуется использовать аналогично предыдущей схеме UniFi swith 8 60, а маршрутизацию трафика построить на Unifi Security Gateway.

Так же как и в других решениях, с использованием оборудования UniFi потребуется постоянно запущенная копия UniFi Controller, который осуществляет управление сетевыми параметрами и роумингом, точками доступа, и другими настройками. Наиболее удобным вариантом, по сравнению с громоздкими полноформатными серверами будет использование портативного сервера UniFi CloudKey, который уже имеет предустановленную копию UniFi Controller и отличается миниатюрными размерами 21.7×43.4×121.9 мм и весом 110 грамм.

Обратите внимание, что для развертывания подобной сети требуются навыки монтажа оборудования, а так же проектирования WiFi сетей. Рекомендуем перед приобретением проконсультироваться с нашими специалистами и составить индивидуальный проект, учитывающий все особенности вашего случая.

Рекомендуем также использовать TOUGHCable — качественный продукт для соединения сетевого оборудования.
