Антенна Ubiquiti  Prism AP-5-60 AP-5-60

Prism AP-5-60 – новейшая ассиметричная рупорная антенна диапазона 5 Ггц, которая максимально эффективно обеспечивает радиоизоляцию, сводя к минимуму паразитные лепестки боковой засветки в диаграмме направленности и обратное излучение.


5.15 ‑ 5.85 GHz

16 dBi

60°
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC
Радиомост Ubiquiti  PrismStation 5AC

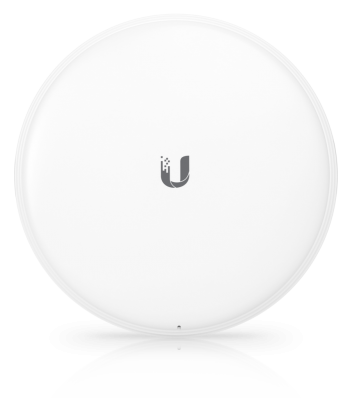

Радиомост Ubiquiti PrismStation-AP-5-30
Радиомост Ubiquiti PrismStation-AP-5-30
Антена Ubiquiti  Prism AP-5-30
Антена Ubiquiti  Prism AP-5-30

Антенна Prism AP-5-60

Рейтинг 5.0 - 174 голосов
Сравнить группыСравнитьмодели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

Данная модель хорошо подойдет при необходимости развертывания базовой станции из нескольких точек доступа, с обслуживанием абонентов в пределах сектора 60 градусов. Возможно с ее помощью и развертывание соединений типа «мост» на небольшие и средние расстояния, однако в этом случае предпочтительнее будет использование узконаправленных антенн, таких как PrismStation AP-5-30

Скачать
airOS® 8 User Guide
Настройка Prism AP-5-60
isoStation внешний вид Внешний вид Prism AP-5-60

Новые точки доступа PrismStation 5AC 45, IsoStation 5AC, IsoStation M5 отличаются высоким качеством соединения и универсальностью. Одной из главных изюминок этой тройки являются сменные рупорные антенны разработанные инженерами Ubiquiti Networks специально для серии. PrismStation AP 5-60 - одна из них. Данная модель имеет ширину диаграммы направленности в 60 градусов и коэффициент усиления 16 dbi. Благодаря долгим испытаниям и скрупулёзному просчету удалось добиться практически идеальной конфигурации главного лепестка, с минимумом бокового и обратного излучения. Таким образом, точка доступа может использоваться в условиях дефицита свободного места при высокой плотности другого оборудования, взаимные наводки и помехи будут минимальны.




Технические характеристики Ubiquit Prism AP-5-60

Рабочая частота5150 - 5875 МГц
Размеры174 x 174 x 184 мм - с рупором
155 x 155 x 104 мм - без рупора
117 х 83 х 69 мм - монтажный кронштейн для регулировки высоты
Вес1.07 кг - с рупором
0.77 кг - без рупора
0.79 кг - монтажный кронштейн для регулировки высоты
Усиление14 дБи
Выходная мощность28 дБм
Ширина луча45° (стандартный рупор)
Сетевой интерфейс1х 10/100/1000 Ethernet-порт
РЧ-коннектор1х GPS (зарезервирован для будущего использования)
Светодиодный индикатор1х Питание
Максимальное энергопотребление10 Вт
Блок питания24 В, 1 А гигабитный PoE-адаптер (входит в комплект поставки)
Способ питанияPassive PoE (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Поддерживаемый диапазон напряжения20 - 26 В DC
ПроцессорMIPS 74 Kc
ОЗУ128 МБ DDR2
КСВН (макс.)2:1
ПоляризацияДвойная линейная
Ветровая нагрузка31 ньютон при 200 км/ч
Стойкость к ветруДо 200 км/ч
КреплениеНа мачту (входит в комплект поставки)
Защита от электростатического разряда/электромагнитного импульсаПо воздуху: ±24 кВ
При контакте: ±24 кВ
Температура окружающей среды рабочая-40.. +70 °C
Влажность окружающей среды рабочая5.. 95 % (без конденсации)

Настройка Ubiquiti Prism 5AP-5-60 в режиме моста

Настройка Prism 5AP-5-60 в режиме моста

    В данной статье приводится пример настройки PrismStation 5AC в режиме моста (точка-точка) с описанием основных параметров. Более подробное описание и настройка других режимов в разделе Техинфо.

    Последняя версия прошивки тут

    Настройка PrismStation 5AC радиомост

    Кратко скажем несколько слов про AirMax и AirView.

    AirMax — это набор технологий, позволяющих улучшить возможности приоретизации трафика, а также оптимизировать работу устройств с схеме «точка—многоточка».

    AirView — спектроанализатор на основе PrismStation 5AC, позволяющий сканировать радиоэфир с целью выбора оптимальной рабочей частоты.

    Настройка PrismStation 5AC радиомост

    Настройка PrismStation 5AC. Настраиваем первое устройство в режим Access Point (Точка доступа).

    1. Подключаем PrismStation 5AC к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
    2. В адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
    3. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены ранее. Если Вы их не помните, необходимо перезагрузить устройства при помощи кнопки Reset (под крышкой устройства).
    4. Внимание! При перезагрузке устройства все настройки «сбрасываются» к заводским (по умолчанию). В случае корректной авторизации, Вы попадаете на главную страницу Main управляющего этим устройством программного обеспечения.

      Настройка PrismStation 5AC радиомост
    5. Переходим в закладку Wireless.
    6. В пункте Wireless Mode выбираем режим Access Point.
    7. Настройка PrismStation 5AC радиомост
    8. Присваиваем точке доступа SSID (идентификатор сети) для того, чтобы в дальнейшем при подключении абонентских станций мы выбрали именно нашу точку доступа.
    9. В поле Country Code можно оставить по умолчанию United States или поставить Compliance Test, это даст Вам возможность использовать максимальную мощность передатчика и расширенный диапазон частот. Данный параметр отвечает за нормы и стандарты, принятые в различных странах дляWiFi-оборудования.
    10. Параметр Channel Width определяет ширину спекра, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
    11. Параметр Channel shifting по умолчанию имеет значение Disabled, он позволяет перенести центральную частоту рабочего канала на несколько МГц вверх или вниз для уменьшения помех от других источников WiFi.
    12. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа.
    13. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности.
    14. Значение Frequency List позволяет выбрать определенные частотные каналы, доступные для сканирования при поиске точек доступа (применяется для режимов Station и Station WDS).
    15. В поле Output Power выставляем выходную мощность передатчика.
    16. В поле Max TX Rate можно задать фиксированную скорость передачи данных или выбрать Automatic. Это позволит выбирать оптимальную скорость, исходя из условий качества связи.
    17. При необходимости защиты Вашей сети от несанкционированного доступа в разделе Wireless Security можно выбрать необходимый режим шифрования. Если Вы не знакомы с представленными режимами шифрования, советуем Вам настроить точки с использованием WPA2-AES.
    18. Нажимаем кнопку Change, а затем в верхней части активной закладки кнопку Apply для сохранения изменений.

    Настраиваем второе устройство PrismStation 5AC в режим «Station».

    1. Подключаем PrismStation 5AC к компьютеру, как было указано выше в пунктах 1—3.
    2. Так как IP-адрес этого устройства идентичен первому, необходимо поменять его, например, на 192.168.1.21. Для этого переходим в раздел Network и меняем IP-адрес.
    3. Не забудьте после этого сохранить настройки.
    4. Настройка PrismStation 5AC радиомост
    5. После перезагрузки устройства Вы сможете попасть в меню для последующей настройки уже по новому IP-адресу.
    6. Переходим в закладку Wireless.
    7. В пункте Wireless Mode выбираем режим Station, после этого в окне должны появиться дополнительные элементы.
    8. Настройка PrismStation 5AC радиомост
    9. Нажимаем кнопку Select, в появившемся окне будут отображаться все точки доступа, которые смогла найти наша абонентская точка PrismStation 5AC.
    10. Настройка PrismStation 5AC радиомост
    11. Напротив нужной точки доступа ставим точку и нажимаем Lock to AP для копирования mac-адреса в поле Lock to AP MAC, нажимаем Select.
    12. После этого необходимо вставить ранее скопированный mac в поле Lock to AP MAC и нажать кнопку Change, а затем Apply для сохранения изменений.
    13. Внимание! Если у точки доступа включено шифрование, абонентская точка сама определит какое именно и предложит ввести ключ.

      Все последующие устройства подключаются к Access Point точно таким же образом.
