WiFi антенны

Для создания WiFi сети операторского уровня необходима профессиональная точка доступа или роутер. Однако к любому передающему устройству необходима хорошая WiFi антенна, так как именно WiFi антенна является элементом, непосредственно излучающим радиосигнал, и от ее характеристик зона действия одного и того же WiFi устройства может меняться в несколько раз и более. Встроенные WiFi антенны далеко не всегда обладают хорошими характеристиками. И для решения этой проблемы существуют специальные внешние WiFi антенны.

WiFi антенны

WiFi антенны Ubiquiti

WiFi Антенны

Как и любое радиооборудование WiFi точки доступа не могут работать без WiFi антенн – или излучателей, как их часто называют инженеры. Преимущества даже самой качественной беспроводной точки доступа, с лучшей радиочастью и поддержкой всех современных стандартов связи могут быть полностью обесценены плохой, либо не подходящей к конкретному типу применения WiFi антенной. Конечно, есть точки доступа которые уже имеют интегрированные WiFi антенны, - к примеру NanoStasion, потому может возникнуть закономерный вопрос - зачем же все усложнять и изготавливать устройства не имеющие встроенных, хорошо просчитанных производителем WiFi антенн? Ответ довольно прост. Дело в том, что оснащение оборудования сменными WiFi антеннами позволяет достичь максимальной универсальности. Меняя тип WiFi антенны можно легко перепрофилировать точку доступа с решения одних задач, - к примеру, работы в режиме базовой станции на совершенно другой тип использования, вплоть до создания радиомостов или эксплуатации в качестве клиентского оборудования.

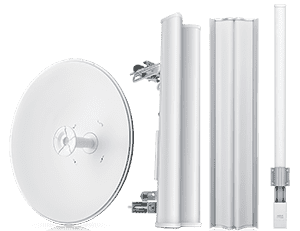

Именно поэтому точки доступа ориентированные на использование внешних излучателей остаются сегодня популярны и востребованы на рынке беспроводного оборудования. И естественно перед пользователями встает вопрос - какую WiFi антенну для какой ситуации лучше выбрать? В этом обзоре мы постараемся ответить на это, познакомив вас с основными типами антенн, выпускаемых Ubiquiti Networks и расскажем об их особенностях и специфике применения. Итак, начнем

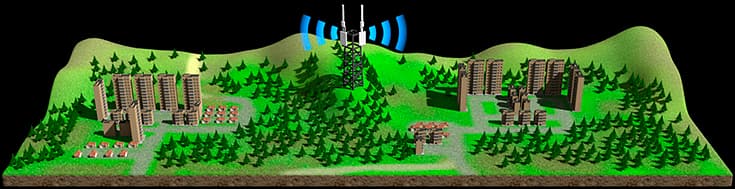

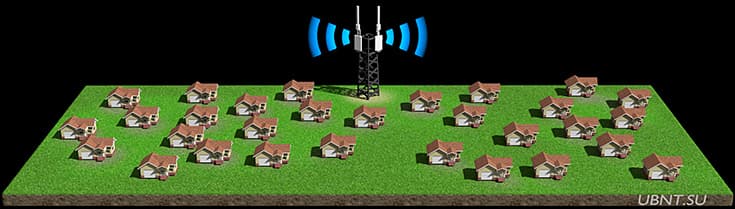

Пожалуй, самая известная серия секторных антенн среди многообразия линеек излучателей выпускаемых Ubiquiti это AirMax Sector. Что такое секторные WiFi антенны? Это WiFi антенны, имеющие суженую диаграмму направленности в горизонтальной плоскости, которая отличается в зависимости от конкретной модели. WiFi антенны данного типа прекрасно подходят для развертывания базовых станций, в том числе состоящих из нескольких точек доступа, для чего необходимая зона охвата разбивается на несколько участков, с каждым из которых работает отдельная WiFi антенна в пределах своей зоны покрытия.

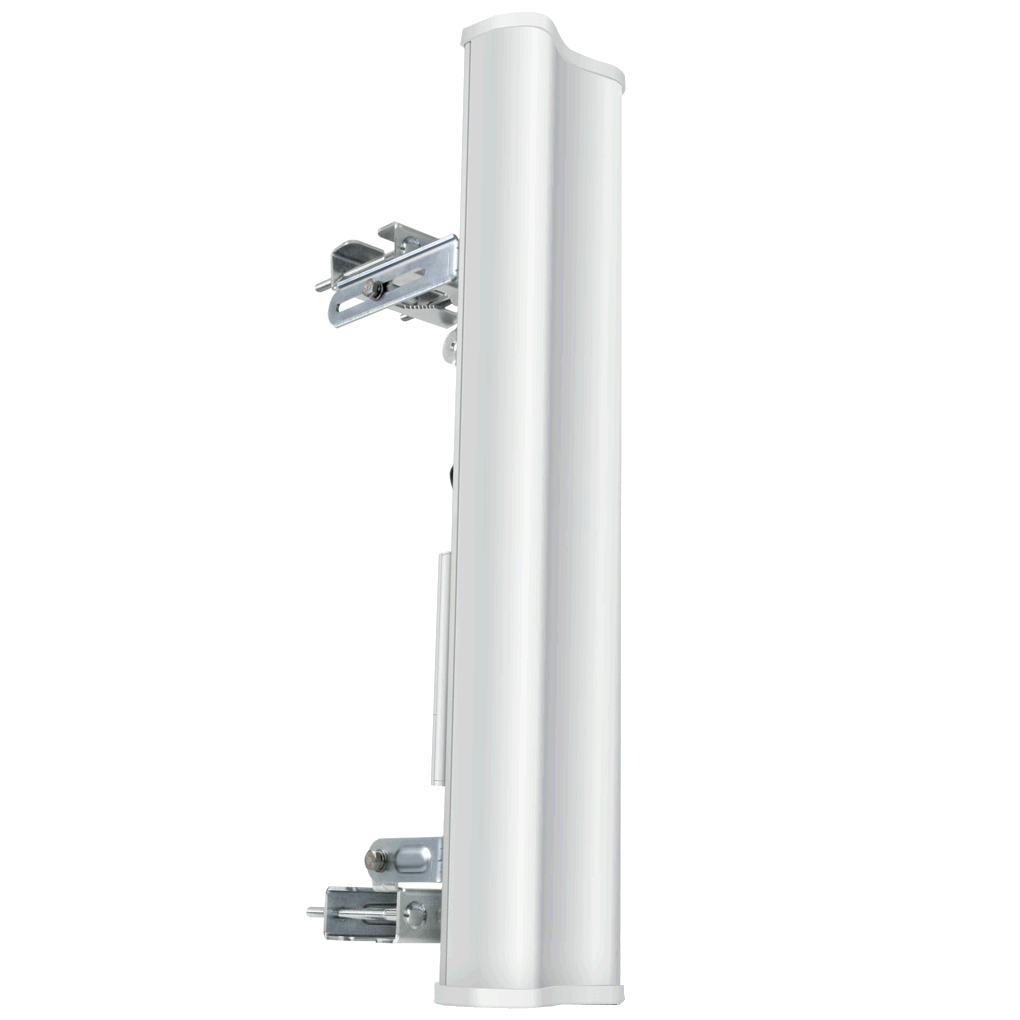

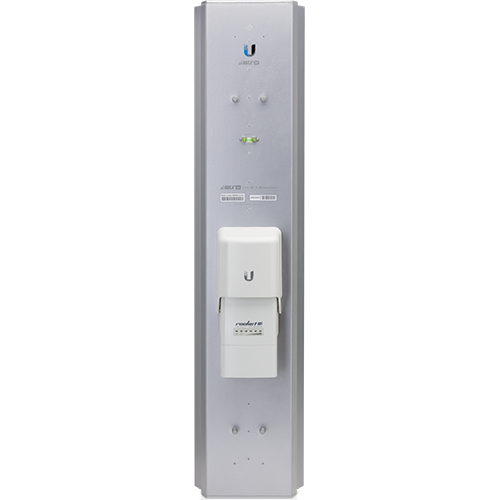

В серию AirMax Sector входят WiFi антенны с диаграммой направленности 60,90 и 120 градусов, способные работать в частотных диапазонах 900 мгц, 2.4 Ггц, 3Ггц, 5 Ггц. Ориентироваться в многообразии различных вариантов антенн достаточно просто – все основные характеристики указаны в названии. К примеру, мы видим WiFi антенну «AirMax Sector 2G16-90». Разберемся в ее спецификациях. Итак – 2G указывает на то, что WiFi антенна предназначена для частотного диапазона 2.4 Ггц. Цифра 16 , следующая за обозначением 2G говорит о коэффициенте усиления, который составляет в нашем случае 16 dbi. И последние две цифры – 90 дают информацию о диаграмме направленности WiFi антенны, ширина которой равна 90 градусам. Все довольно просто и понятно. В случае приобретения следует помнить, что WiFi антенны AirMax Sector идеально совместимы с фирменными точками доступа Rocket. В конструкцию WiFi антенн специально включили платформу, на которую производится установка точки доступа при помощи оригинального штатного крепления.

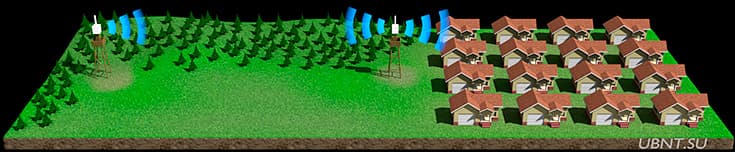

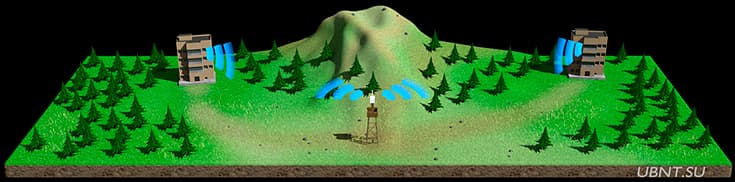

Для создания радиомостов используются WiFi антенны несколько иного типа. Поскольку радиомост является соединением типа точка-точка и не предполагает большого количества клиентов, подключающихся к базовой станции с разных направлений, то для максимальной эффективности используются узконаправленные антенны с параболическим отражателем – хорошо знакомые всем «тарелки». Данные WiFi антенны обладают максимальным коэффициентом усиления, и концентрируя сигнал в узкий радиолуч способны «пробить» расстояния в десятки километров. Правда есть необходимое условие – прямая видимость, что впрочем, относится вообще ко всей связи в СВЧ диапазоне, поскольку радиоволны на этих частотах по специфике распространения очень близки к видимому свету и не способны огибать препятствия. Вне прямой видимости работа возможна лишь благодаря отраженному сигналу.

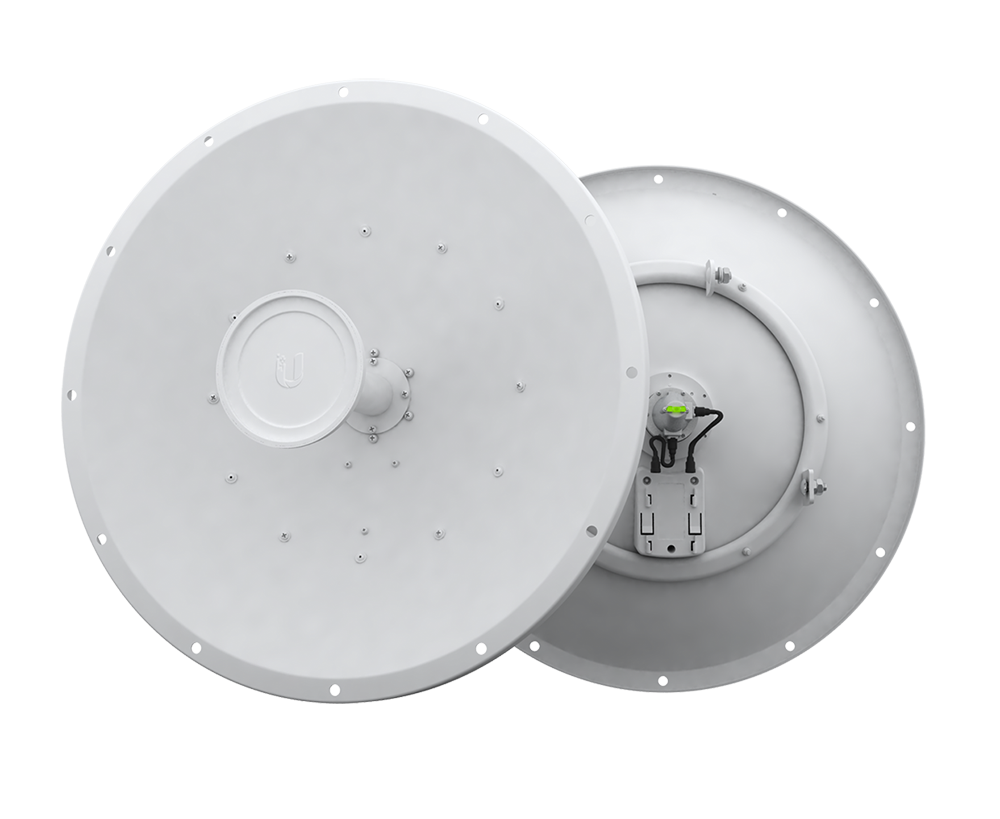

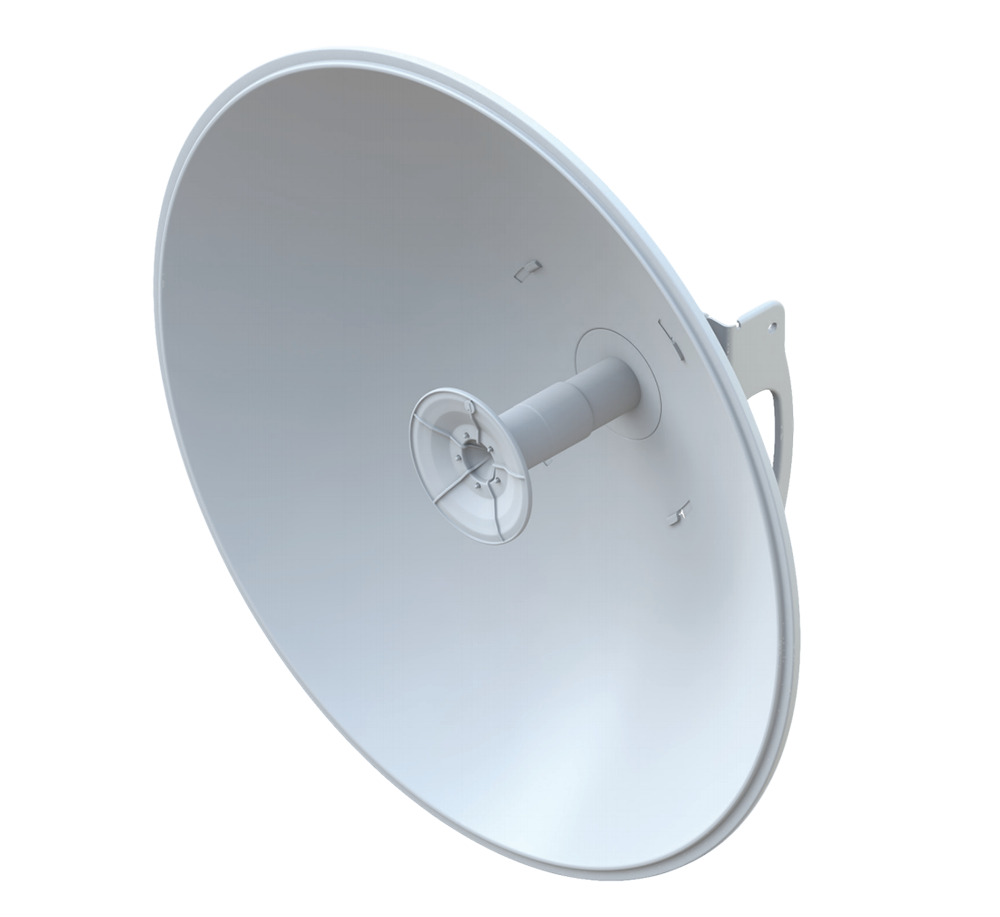

К подобным антеннам в арсенале Ubiquiti Networks относится серия RocketDish. WiFi антенны имеют довольно внушительные размеры – параболические отражатели начинаются от диаметра 648 мм и у самых мощных моделей достигают 1050 мм. Однако, не в последней мере благодаря крупным отражателям старшие модели обеспечивают коэффициент усиления до 34 dbi (RocketDish 5G-34), позволяя устанавливать соединение на удалении до 50 км и более! Кстати, о характеристиках WiFi антенн, так же как и в серии AirMax Sector можно судить по названию модели. WiFi антенны имеют прочную конструкцию и могут использоваться вне помещений в любую погоду. Для уменьшения парусности и дополнительной защиты WiFi антенн рекомендуется использовать фирменные защитные колпаки Ubiquiti Radome.

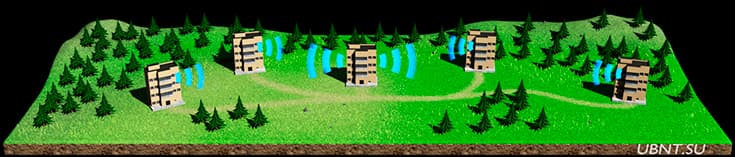

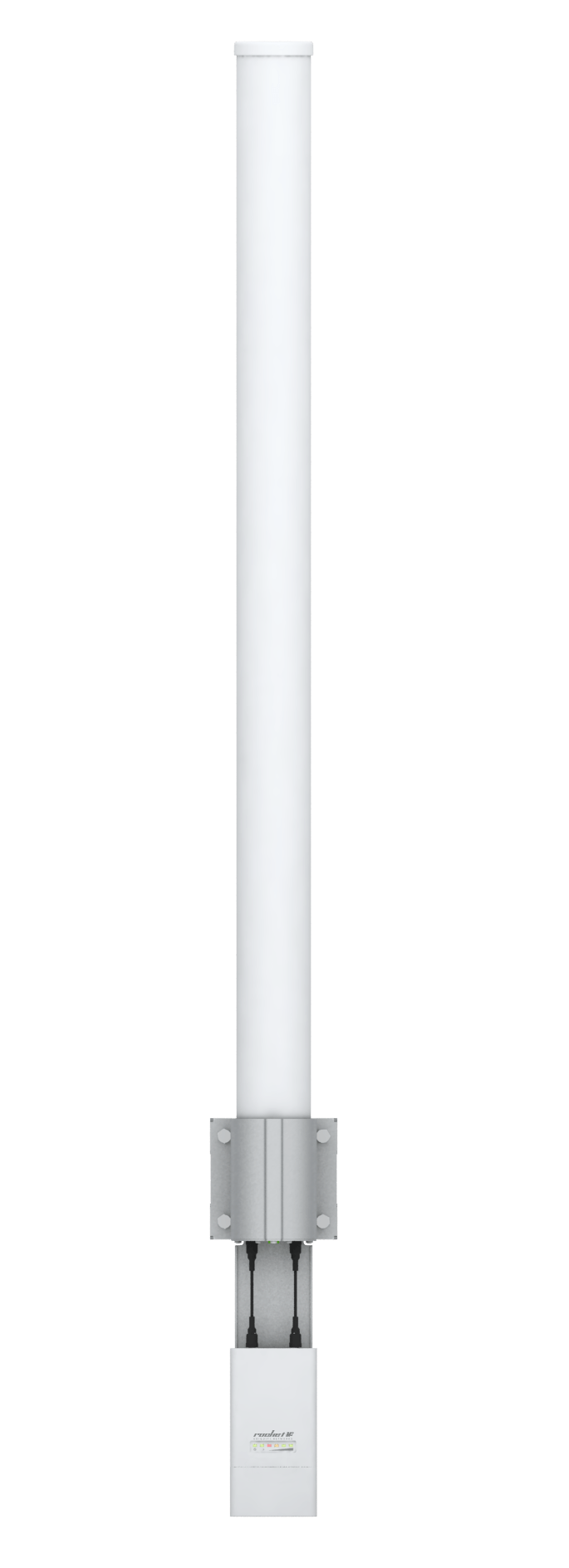

И наконец, самые привычные всем по своему характерному внешнему виду WiFi антенны «штыревого» типа хорошо подойдут для создания небольших и средних по мощности базовых станций. Такие WiFi антенны не является направленными, и имеют круговую диаграмму, обеспечивая покрытие на 360 градусов. Правда, коэффициент усиления у н их ниже, по сравнению с секторными, или тем более всенаправленными WiFi антеннами.

К подобному типу относятся серия AirMax Omni. В зависимости от модели WiFi антенны обеспечивают коэффициент усиления от 10 и до 13 dbi, работая в диапазонах 2.4Ггц, 3Ггц, и 5 Ггц. Излучатель WiFi антенны закрыт пластиковым кожухом, который имеет высокую механическую прочность, и обеспечивает длительный срок эксплуатации даже в самых суровых климатических условиях. WiFi антенны обладают очень низкой парусностью, и потому могут использоваться даже в горах, где ураганные ветра обычное явление. Дальность соединения составляет приблизительно 3-7 км и зависит от конкретных условия местности и характеристик клиентского оборудования.

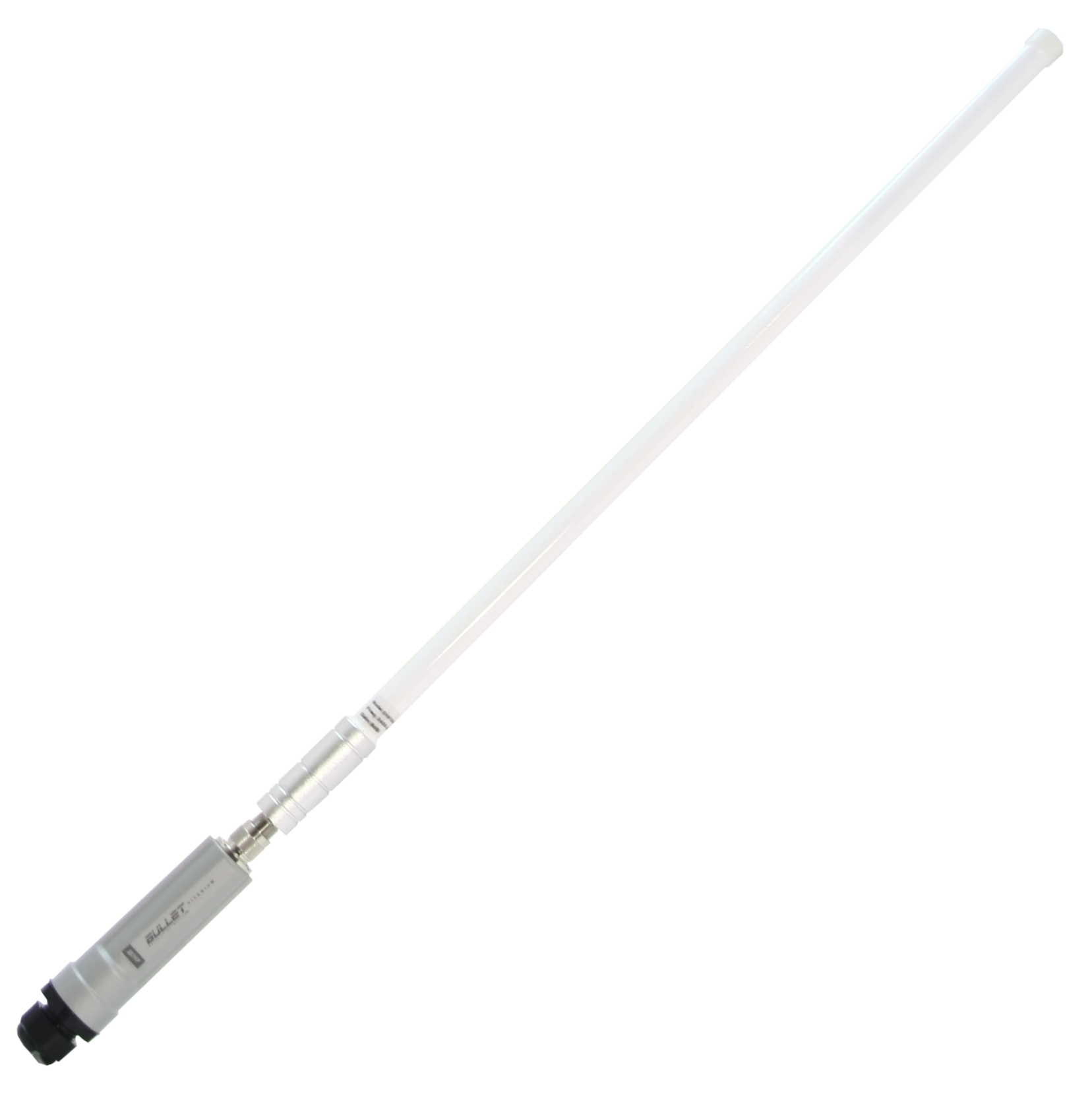

Все вышеперечисленные серии WiFi антенн поддерживают двухканальную передачу данных MIMO 2X2 и имеют два ВЧ разъема для подключения точек доступа. Несколько особняком в ассортименте нашего магазина стоят WiFi антенны Omni AO, которые работают в одноканальном режиме, и предназначены для совместного использования с точками доступа Bullet, которые за счет своей компактности и малого веса просто вкручиваются в ВЧ разъем WiFi антенны N типа, без использования фидерного кабеля.

Таким образом, при выборе WiFi антенн следует ориентироваться, прежде всего, на то, как вы собираетесь использовать точку доступа. Если вам необходима наиболее производительная базовая станция – то следует приобрести несколько секторных WiFi антенн и использовать многокомпонентную схему на основе устройств семейства Rocket и WiFi антенн AirMax Sector. При развертывании небольшой или средней по размерам беспроводной сети подойдут всенаправленные WiFi антенны AirMax Omni. Для соединения типа «мост» следует использовать узконаправленные WiFi антенны Rocket Dish. И наконец, если необходима небольшая по производительности, но высокомощная базовая станция, то ваш выбор Bullet + Omni AO.
