Решено Нет питания на UniFi AP LR через PoE коммутатор

[Dim@s]

Доброго времени суток. Есть комплект из трех точек доступа UniFi AP LR и коммутатор UniFi Switch-8-60W. Подключаю точки в порты PoE - никакой реакции, индикаторы молчат. Это мой первый опыт с точками Ubiquiti, помогите разобраться пожалуйста. Контроллер установлен на сервере с WinServ2008R2, видит подключенный коммутатор!



[dimacbz]

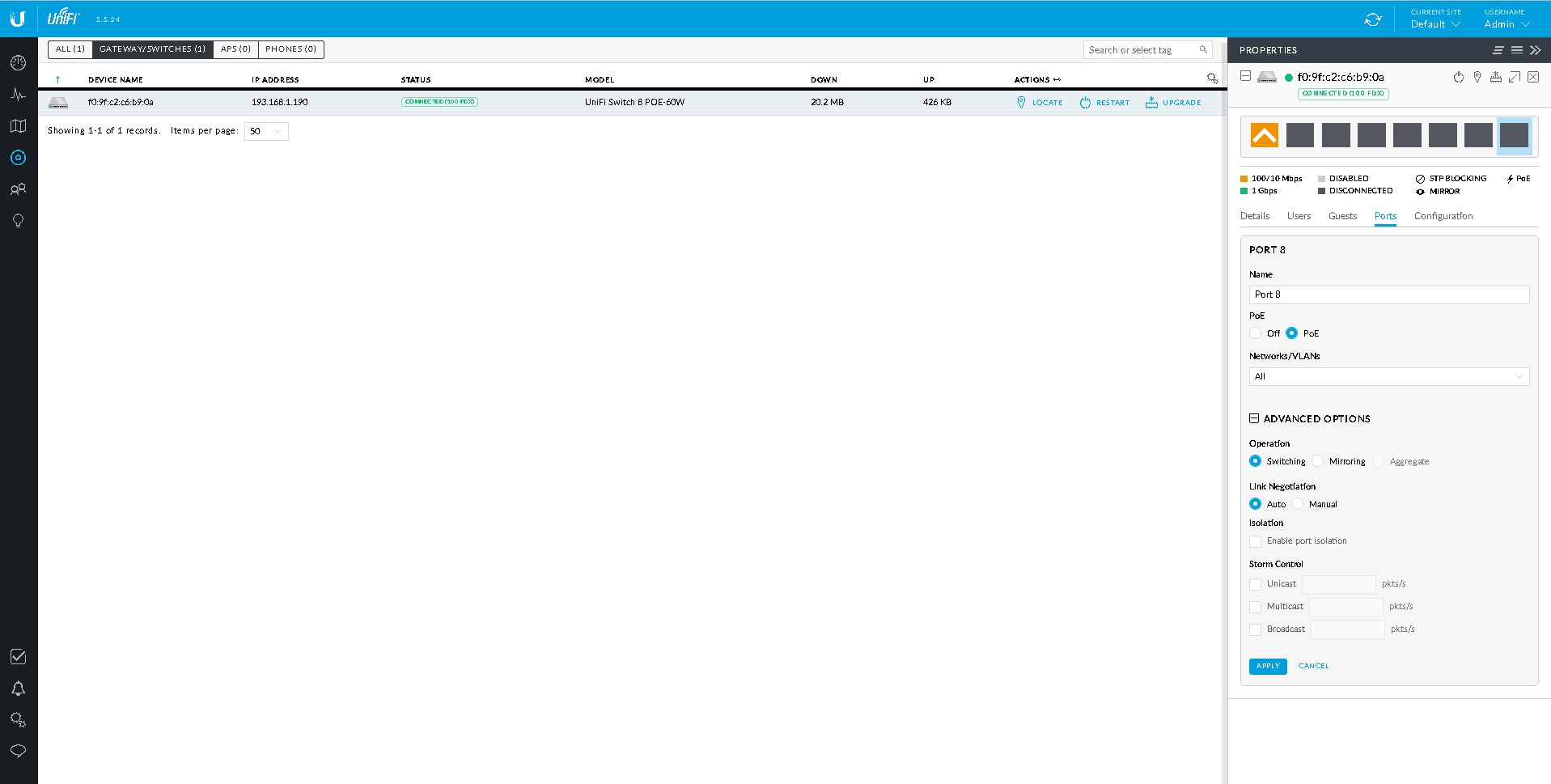

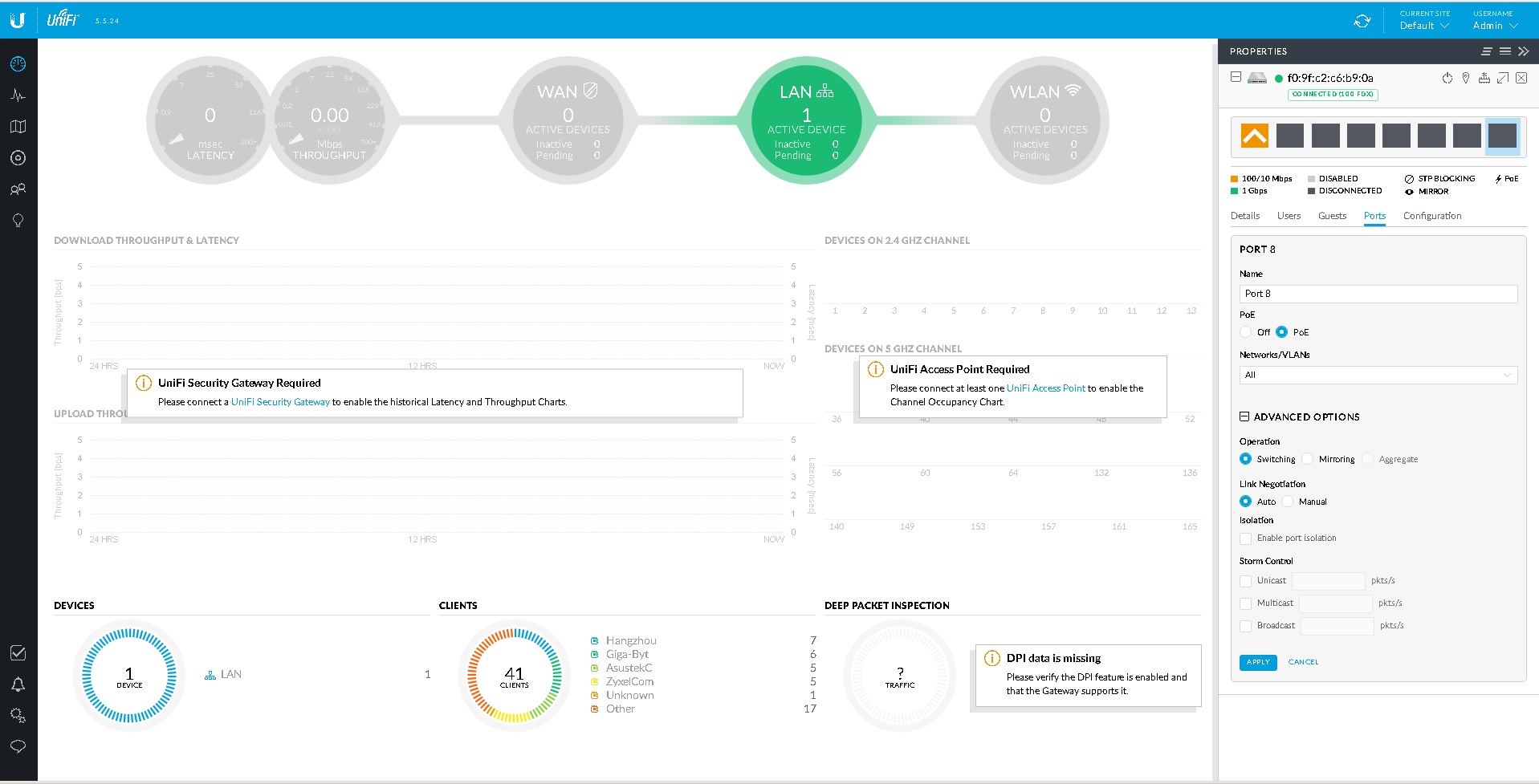

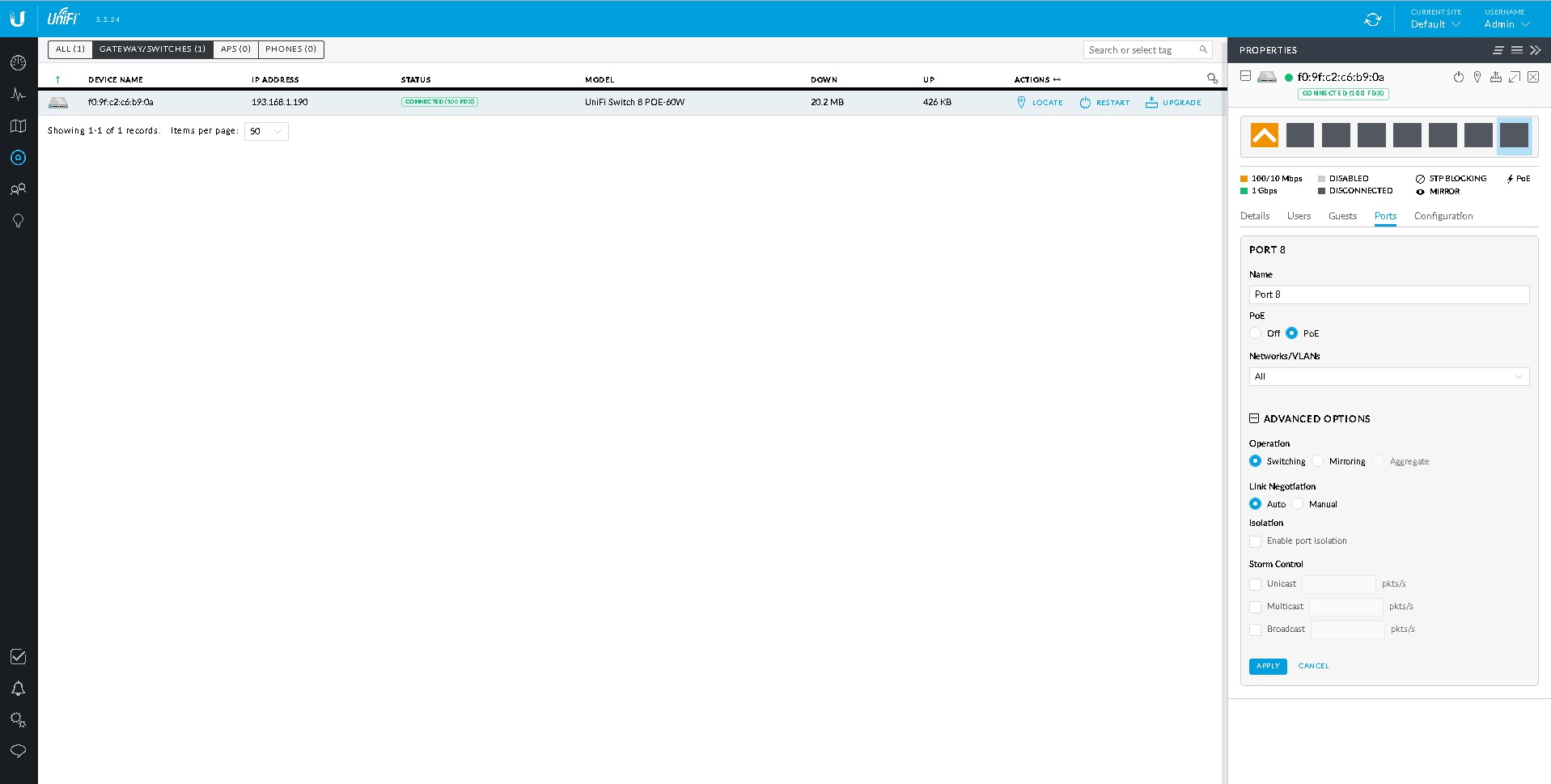

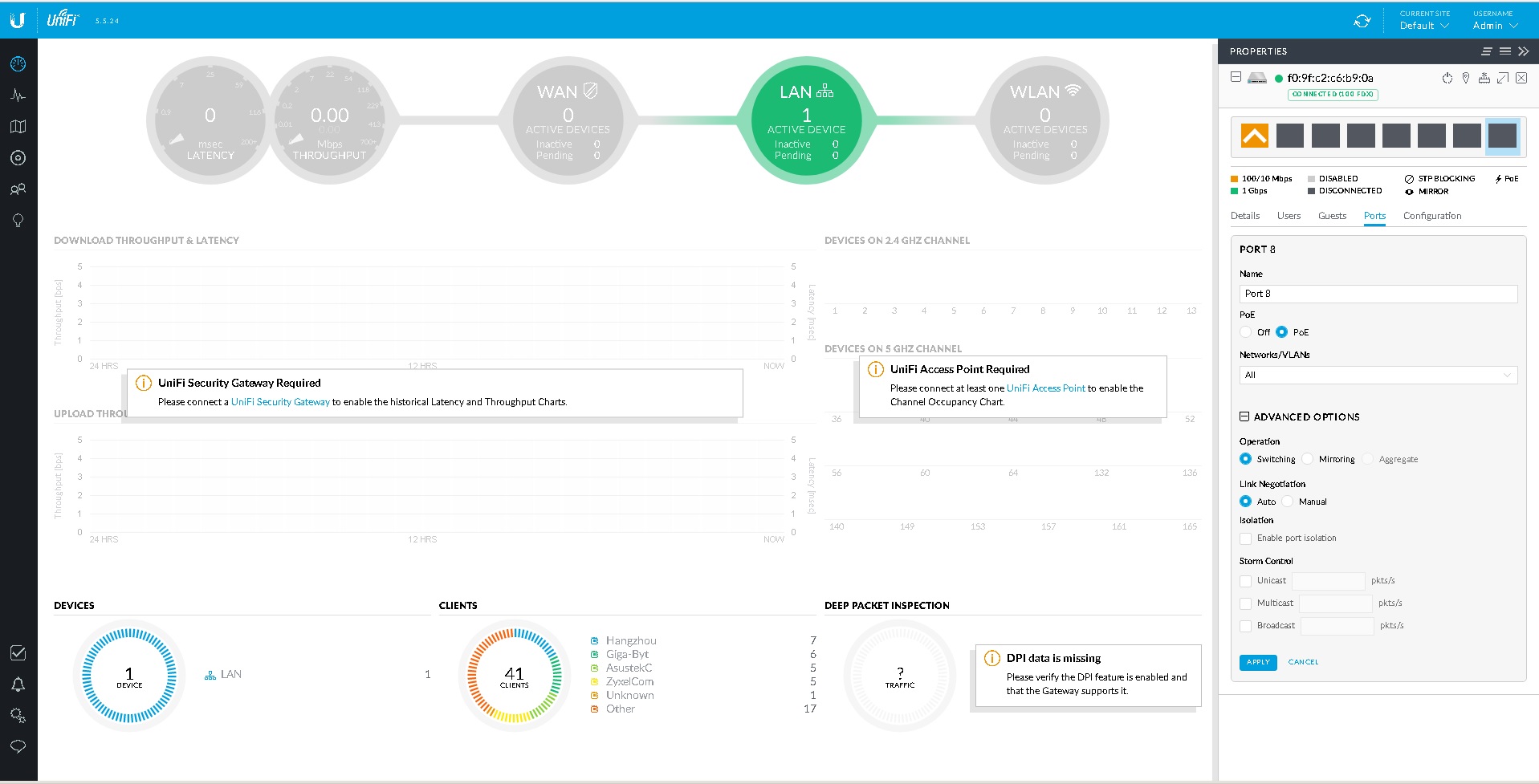

Доброго времени суток. Есть комплект из трех точек доступа UniFi AP LR и коммутатор UniFi Switch-8-60W. Подключаю точки в порты PoE - никакой реакции, индикаторы молчат. Это мой первый опыт с точками Ubiquiti, помогите разобраться пожалуйста. Контроллер установлен на сервере с WinServ2008R2, видит подключенный коммутатор! Посмотреть вложение 5055 Посмотреть вложение 5056

Здравствуйте.
1) У вас устройство: 4 порта PoE (802.3af) - начиная с 5-ого порта по 8-ой питает только.
UniFi AP LR - нужен пассивный PoE, а у вас коммутатор (802.3af)

2) Если вы приобретете AP AC Lite и AP AC LR 1-ой ревизии, то они тоже не заработают.

Посмотрите:
https://help.ubnt.com/hc/en-us/articles/236215747-UniFi-Powering-a-US-8-Switch-and-Connected-Devices



[Dim@s]

Здравствуйте.
1) У вас устройство: 4 порта PoE (802.3af) - начиная с 5-ого порта по 8-ой питает только.
UniFi AP LR - нужен пассивный PoE, а у вас коммутатор (802.3af)

2) Если вы приобретете AP AC Lite и AP AC LR 1-ой ревизии, то они тоже не заработают.

Посмотрите:
https://help.ubnt.com/hc/en-us/articles/236215747-UniFi-Powering-a-US-8-Switch-and-Connected-Devices

Спасибо за ответ. Если я правильно понял, нужны преобразующие адаптеры на каждый используемый на коммутаторе порт?



[Dim@s]

Решил пока так. Свитч портом №1 подключил к серверному коммутатору, 2-4 порты подключил к пассивным PoE инжекторам (в комплекте UAP-LR), а у же от инжекторов к точкам доступа . Так работает! Немного "тупая" конфигурация, но хуже работать не станет, верно?



[dimacbz]

Решил пока так. Свитч портом №1 подключил к серверному коммутатору, 2-4 порты подключил к пассивным PoE инжекторам (в комплекте UAP-LR), а у же от инжекторов к точкам доступа. Так работает! Немного "тупая" конфигурация, но хуже работать не станет, верно?

+



[deni74]

У меня есть обычный unifi 8 портовый свитч с 8 портом poe out, от 8 порта с подключением свитча к БП ap lr тоже не питается.



[fAntom]

Модель свича.



[deni74]

Да обычный unifi switch 8



[deni74]

Единственное, что получилось с этим свитчем, так его самого записать от unifi switch 8 60w и все. Хотя брал с рассчетом что на первое время поможет кое где питать AP LR



[fAntom]

от 8 порта с подключением свитча к БП ap lr тоже не питается.

У unifi switch 8 два режима PoE-out и оба 48 В, https://dl.ubnt.com/datasheets/unifi/UniFi_Switch_8_DS.pdf
Unifi AP LR - 24 В (https://dl.ubnt.com/datasheets/unifi/UniFi_AP_DS.pdf)
P.S. Второй пост сверху перечитайте.



[dimacbz]

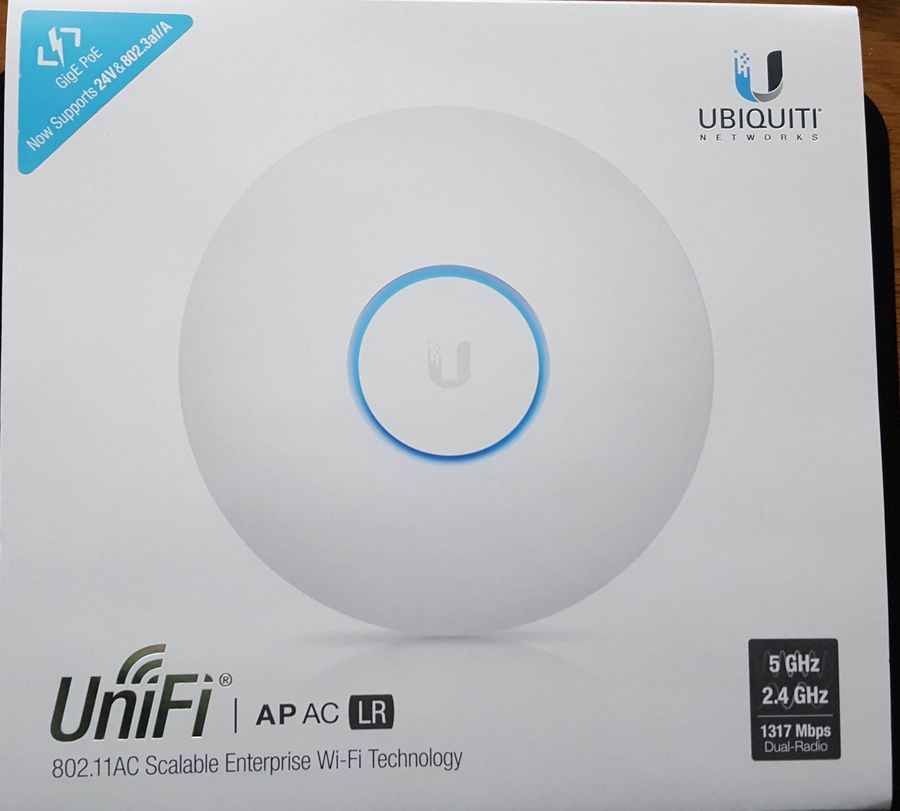

Если были бы Unifi AP AC LR, то можно было запитать. На коробке наклеен шильдик голубенький: "24V & 802.3af" (это в обновленных версиях поставок с 2017 года).
http://ubnt.su/forum/threads/unifi-ap-lr-raznye-roe.6140/



[deni74]

Спасибо, где то находил что ap lr от 8 порта passive pie может, ну не страшно, скоро ac lr будет
