Очень нужна помощь с настройкой Nanostation M5

Duet

новичок
4 Июл 2020
10
0
3
33

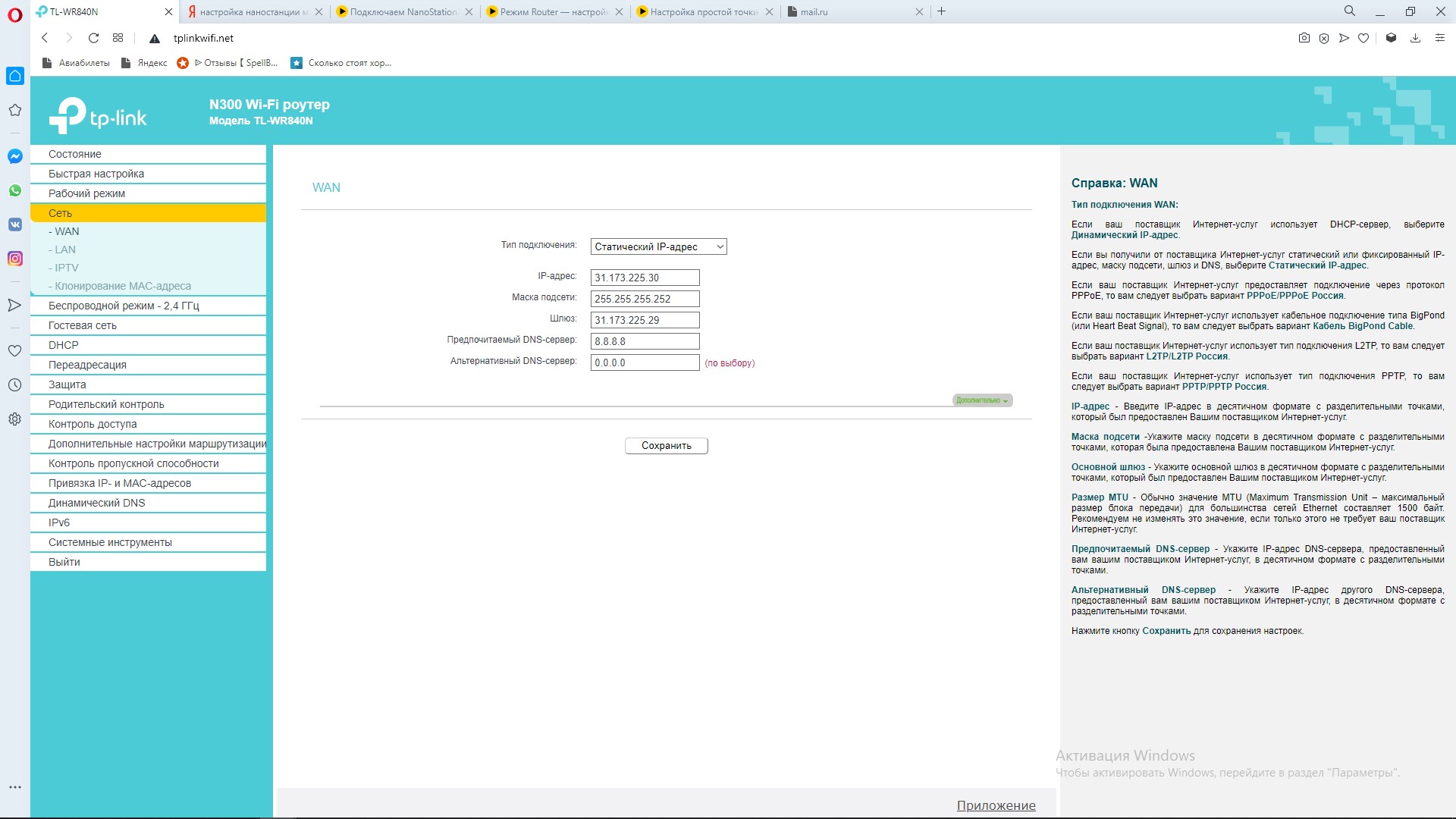

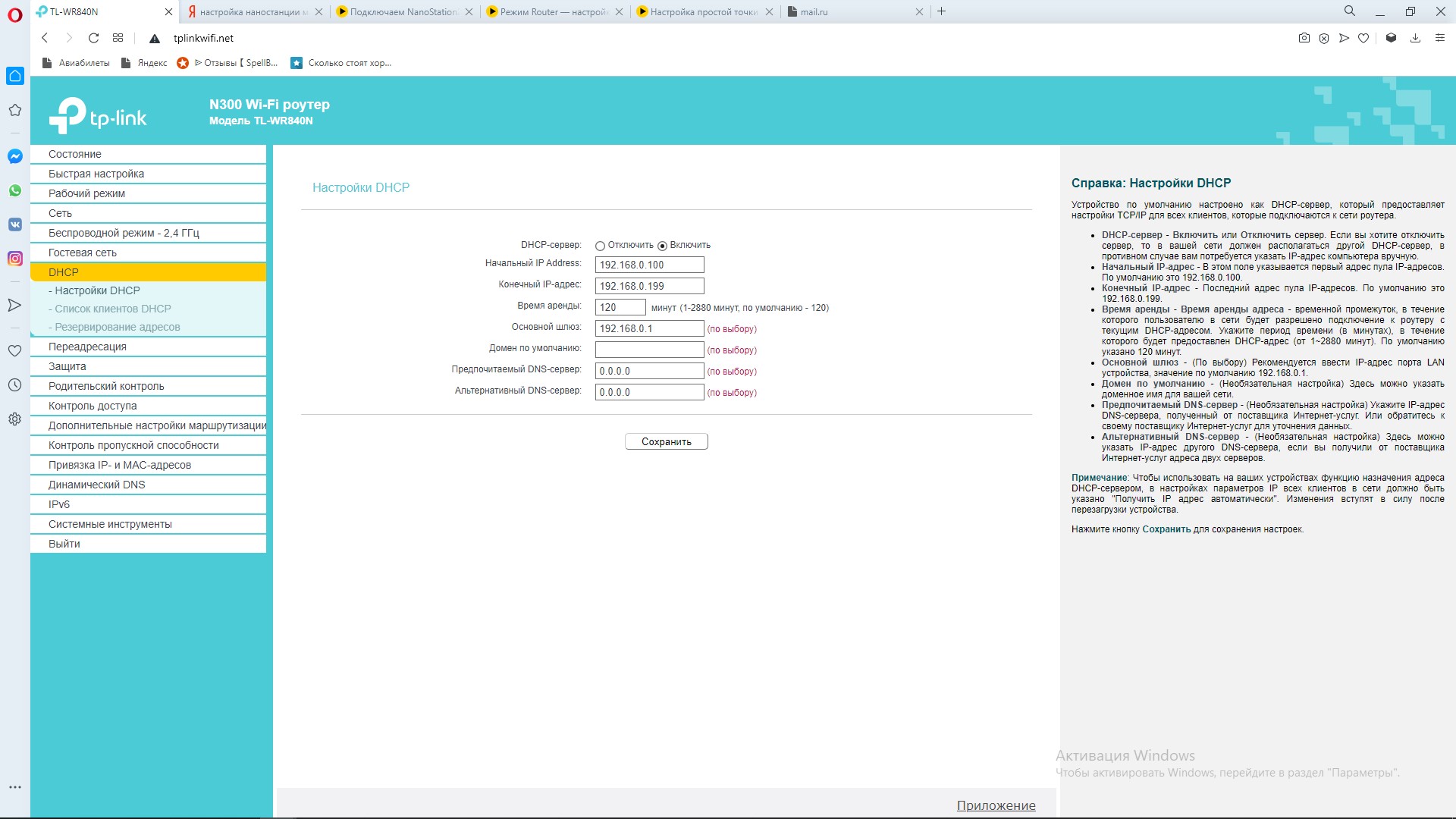

Здравствуйте, помогите пожалуйста решить следующую проблему. Имеется спутниковый интернет, к модему нужно подключить М5 как роутер, чтоб он передал интернет на другую М5, а от нее на свитч, со свитча на ноутбук, сигнал настроили но интернет настроить не получается, сейчас подключен простой вайфай роутер с такими параметрами(скрины).
Подскажите как правильно настроить данную сеть, в каких режимах? Роутер или Сохо роутер?


Вложения

  • 303,2 KB Просмотры: 45
  • 291,8 KB Просмотры: 53

Zhuravel

новичок
2 Июл 2020
13
0
3
31
Доброго времени суток! Насколько известно Nanostation M5 не имеет функции роутера (протоколов PPPoE, L2TP и.т.д..) а используется как точка доступа или мост между сетями (устройствами), следовательно для решения Вашей задачи , Вам потребуется точку подключать к роутеру который получает интернет и не как иначе, далее уже строить мост и т.д...


start

эксперт
21 Сен 2014
759
122
45
Схема должна быть такая судя по описанию. Модем спутниковый -> nsm5 (ap wds bridge)-> nsm5 ( station wds bridge)-> ноутбук. Всё будет работать если на модеме есть интернет. Также если понадобится перевести точку доступа в режим роутера, то это можно сделать легко. Вам надо выбрать режим soho router, и прописать настройки wan и lan.

Последнее редактирование:

Zhuravel

новичок
2 Июл 2020
13
0
3
31
Схема должна быть такая судя по описанию. Модем спутниковый -> nsm5 (ap wds bridge)-> nsm5 ( station wds bridge)-> ноутбук. Всё будет работать если на модеме есть интернет.
Исходя из этой схемы логичное решение, но человек показал еще и роутер который раздает адреса, и скорее всего роутер не миновать (

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
Схема должна быть такая судя по описанию. Модем спутниковый -> nsm5 (ap wds bridge)-> nsm5 ( station wds bridge)-> ноутбук. Всё будет работать если на модеме есть интернет. Также если понадобится перевести точку доступа в режим роутера, то это можно сделать легко. Вам надо выбрать режим soho router, и прописать настройки wan и lan.
Спасибо, но какие именно настройки в станциях прописать можете подсказать? Уровень знаний в этой отрасли очень низкий..


start

эксперт
21 Сен 2014
759
122
45
Спасибо, но какие именно настройки в станциях прописать можете подсказать? Уровень знаний в этой отрасли очень низкий..
Первый вариант: если точки в режиме bridge, то особо нечего настраивать, надо только настроить их мостом, а дальше те настройки, которые у вас на первом скриншоте прописать в настройках сетевой карты ноутбука.
Второй вариант: первую точку перевести в Сохо роутер, wan настроить по первому скриншоту, а lan по умолчанию оставить. Ноутбук на автоматические настройки сети.

Последнее редактирование:
Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
Первый вариант: если точки в режиме bridge, то особо нечего настраивать, надо только настроить их мостом, а дальше те настройки, которые у вас на первом скриншоте прописать в настройках сетевой карты ноутбука.
Второй вариант: первую точку перевести в Сохо роутер, wan настроить по первому скриншоту, а lan по умолчанию оставить. Ноутбук на автоматические настройки сети.
Спасибо большое!!! Сегодня на предприятии выходной, завтра будем пробовать!

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
Что - то не получается, напишите пожалуйста детально куда какие настройки прописывать на 2 станциях и в режимах мост и сохо роутер, в режиме сохо роутер сеть появляется, но пишет что днс не отвечает. Сеть такая: спутниковый модем - роутер нс5 - нс5 - роутер - несколько ноутов. Заранее благодарю, извиняюсь за назойливость, но руководство требует настроить. Те скрины - что выше от роутера, который подключен к модему..


Вложения

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.647
161
5.065
ubnt.su
Модем - ns m5 (soho router) - ns m5 (station)....
А по DHCP кто раздает? и все устройства IP получают или статика?

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
Модем - ns m5 (soho router) - ns m5 (station)....
А по DHCP кто раздает? и все устройства IP получают или статика?
модем - роутер(раздает) - ns m5 - ns m5 -роутер - свитч - ноутбуки..
Схема ясна, как правильно все в станциях прописать в графах..???


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.647
161
5.065
ubnt.su
ns m5 (soho router) - ставите soho router, включаете wds, кабель подключается к primary. WiFi настройки стандартные, например ширина канала 20 МГц (для начальной настройки), частоту в авто, свою страну в настройках.
ns m5 (station) - station, все остальное аналогично.
Мощность отрегулируйте в зависимости от расстояния. Например для 500 м - 27 дБм слишком много.

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
ns m5 (soho router) - ставите soho router, включаете wds, кабель подключается к primary. WiFi настройки стандартные, например ширина канала 20 МГц (для начальной настройки), частоту в авто, свою страну в настройках.
ns m5 (station) - station, все остальное аналогично.
Мощность отрегулируйте в зависимости от расстояния. Например для 500 м - 27 дБм слишком много.

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33

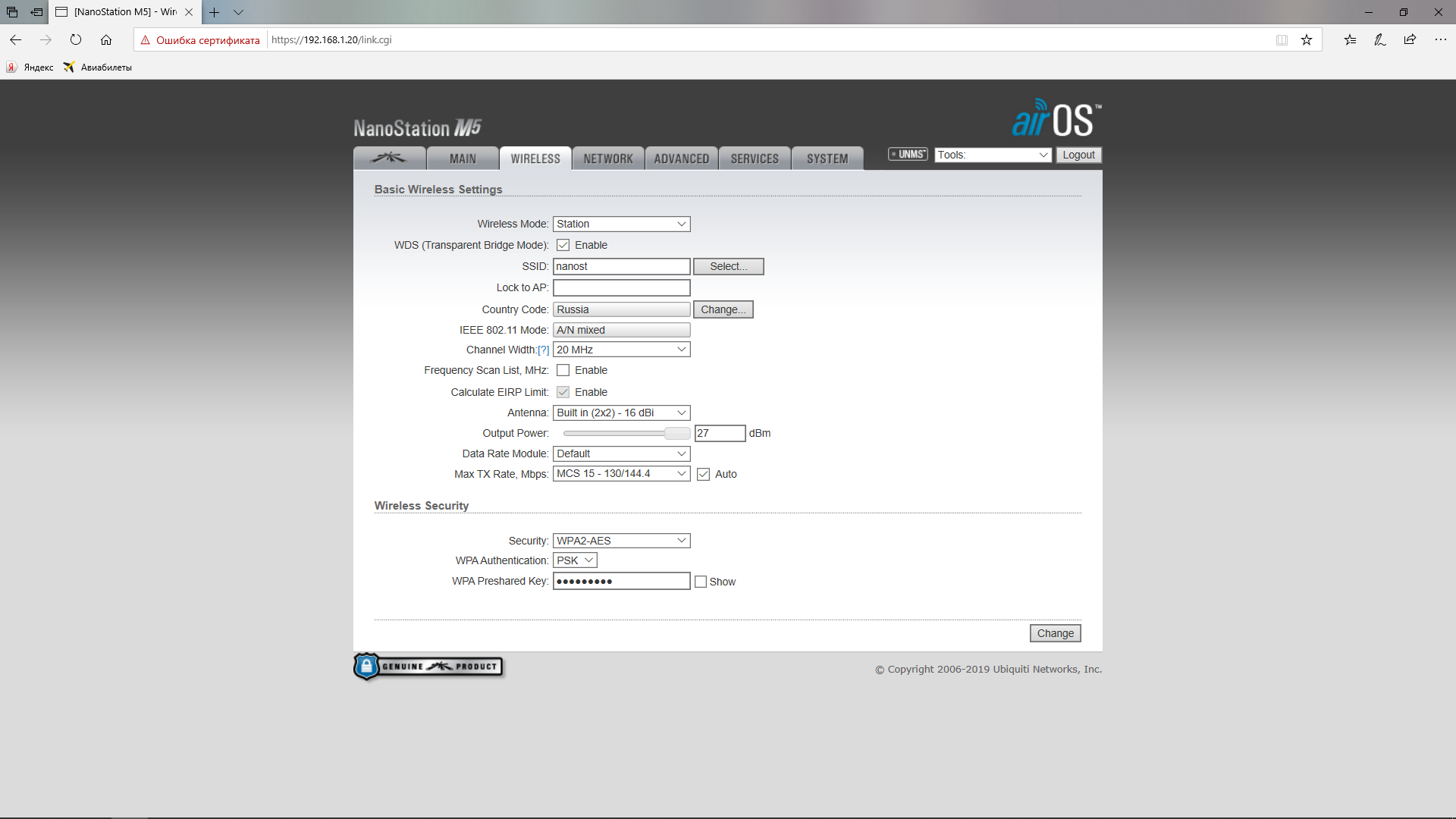

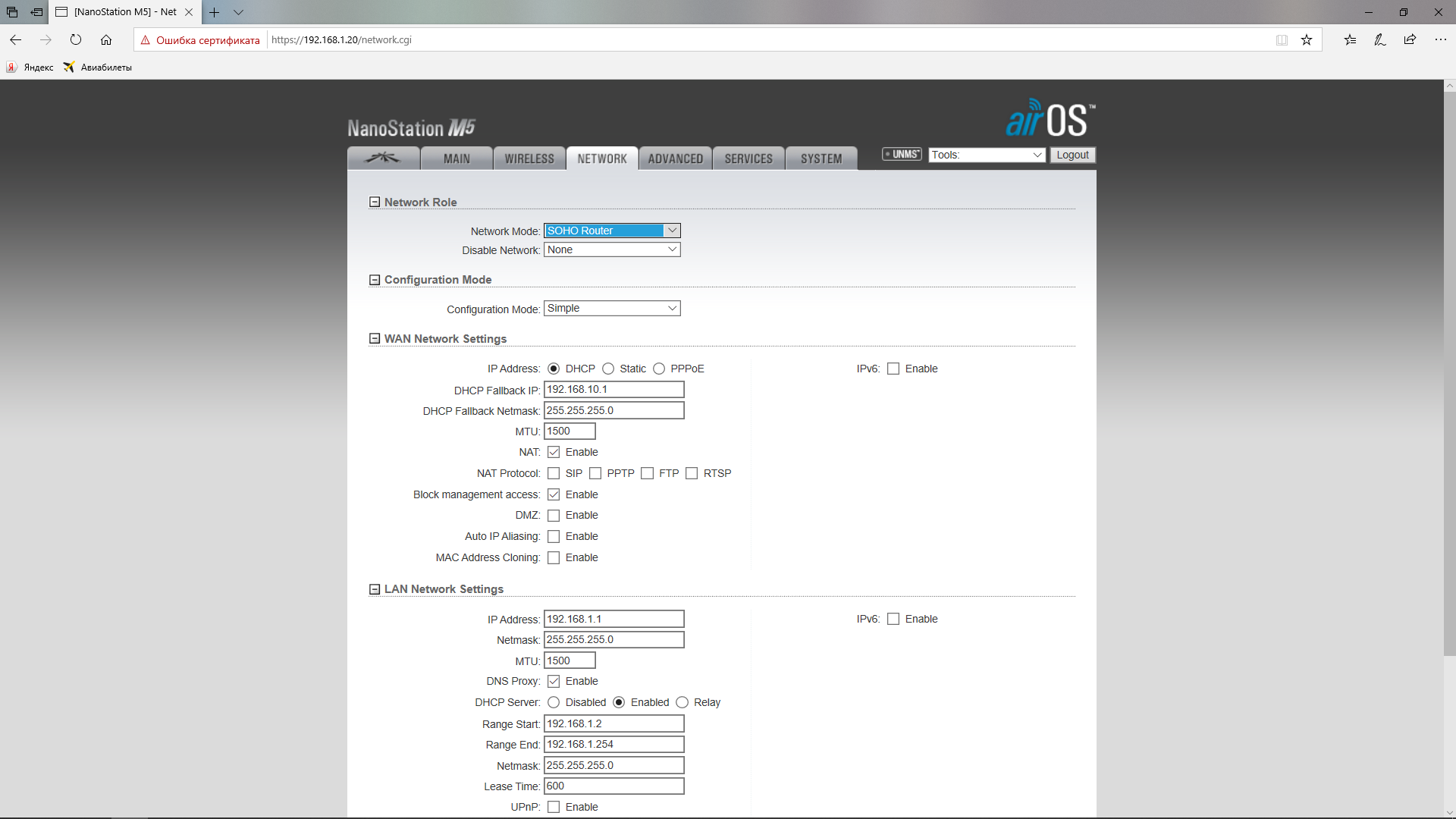

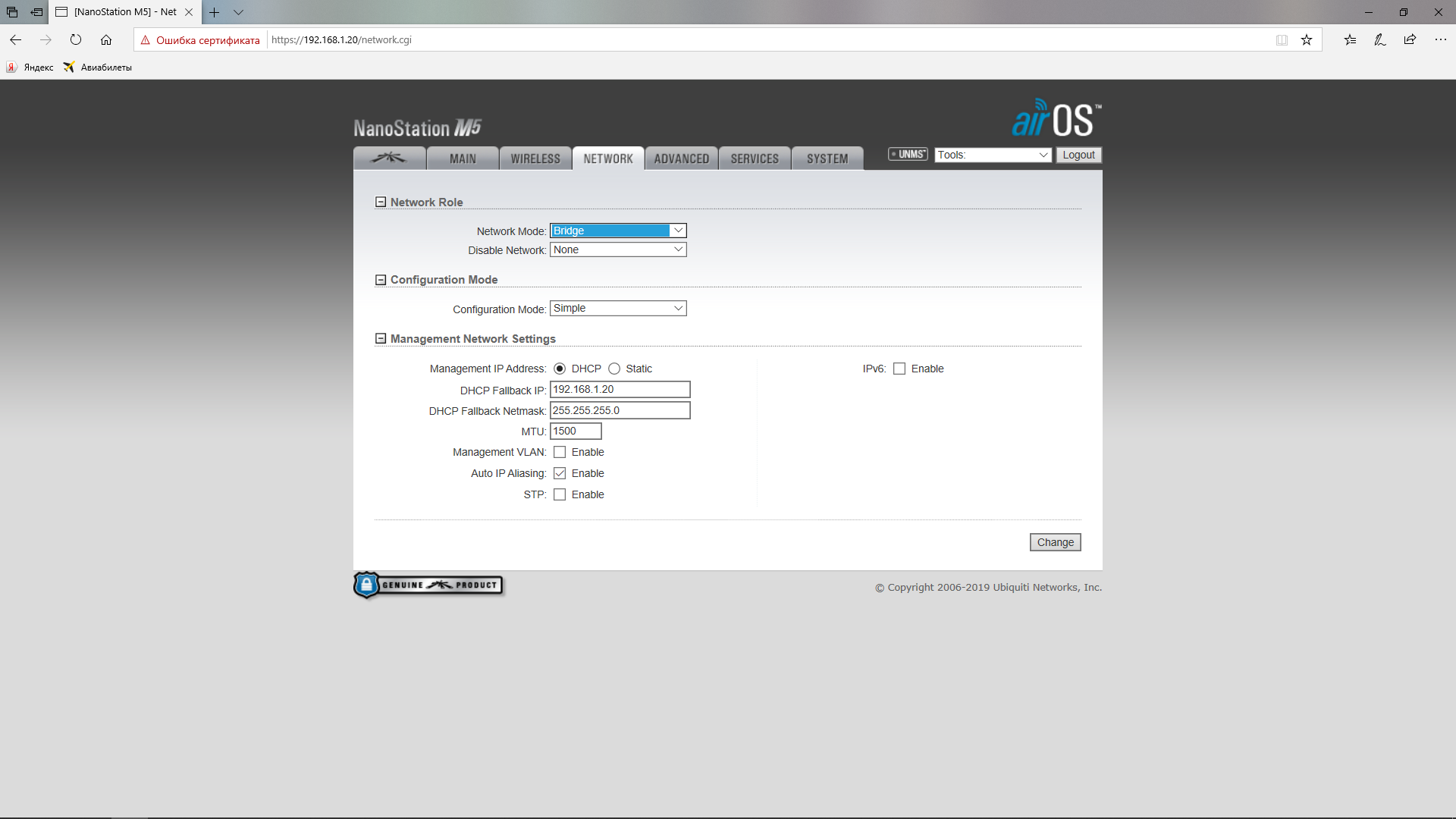

Спасибо! А тут как расставить? Если раздает роутер (скрины в самом начале)


Вложения

Roonet23

новичок
22 Май 2019
26
0
3
32
На выходе из модема интернет как приходит? Просто по DHCP приходит динамический IP? Модем сам соединяется?
На Наностэйшенах включи режим WDS на вкладке Wireles Тем самым упростишь себе задачу.
Ещё на наносах можешь сделать нейтральные IP адреса,

Автор
D

Duet

новичок
4 Июл 2020
10
0
3
33
На выходе из модема интернет как приходит? Просто по DHCP приходит динамический IP? Модем сам соединяется?
На Наностэйшенах включи режим WDS на вкладке Wireles Тем самым упростишь себе задачу.
Ещё на наносах можешь сделать нейтральные IP адреса,
На выход со спутникового модема подключен роутер (скрины в самом верху) а к роутеру уже нс5, сеть есть, но интернет не работает, пишет на конечном девайсе что днс не отвечает, вот я и попросил помощи как все прописать в наностанциях изходя из скриншотов роутера, который подключен к модему, в самом начале поста скрины настройки модема


Roonet23

новичок
22 Май 2019
26
0
3
32
На наносах как я сказал просто включи режим WDS!!! и всё, главное что они друг друга видят,больше тебе никуда тыкать не нужно.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.647
161
5.065
ubnt.su
На наносах как я сказал просто включи режим WDS!!
Он уже по моему совету должен быть включен, читайте внимательно все посты.
Спасибо! А тут как расставить? Если раздает роутер (скрины в самом начале)
Эээ, у Вас же роутер раздает DHCP, зачем его на nanostation включать? Внизу DCHP server либо в disabled либо в relay (в крайнем случае).
