Подбор для загородного дома

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Добрый день!
Имеем дом:

Проложить кабель невозможно, поэтому только радиомост (стены кирпич).
Подобрал оборудование:
Ubiquiti Nano Station 5 2 шт. Для радиомоста
Ubiquiti UniFi Switch 8 POE 1 шт. Для питания точек доступа и радиомоста
Контроллер точек доступа UCK 1 шт.
Ubiquiti UniFi AP LR 2 шт. Одна в первый дом, одна во второй дом
Можете подсказать корректно ли подобрано оборудования или нет?


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Добрый день!
Имеем дом:

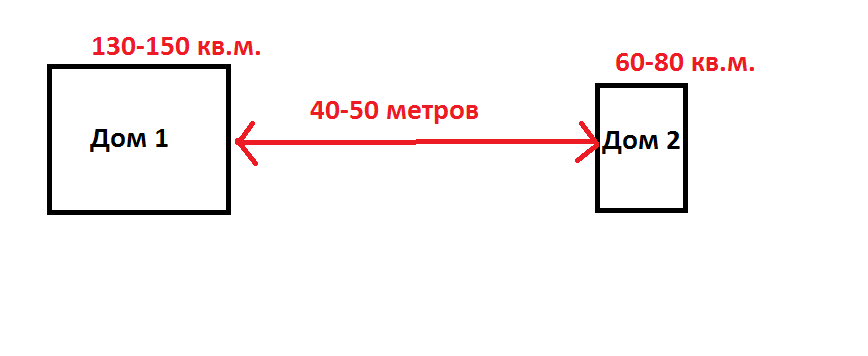

Посмотреть вложение 5715
Проложить кабель невозможно, поэтому только радиомост (стены кирпич).
Подобрал оборудование:
Ubiquiti Nano Station 5 2 шт. Для радиомоста
Ubiquiti UniFi Switch 8 POE 1 шт. Для питания точек доступа и радиомоста
Контроллер точек доступа UCK 1 шт.
Ubiquiti UniFi AP LR 2 шт. Одна в первый дом, одна во второй дом
Можете подсказать корректно ли подобрано оборудования или нет?
Ubiquiti Nano Station 5 - если вам нужно до 100мб/с и если нет преград на пути.
Ubiquiti UniFi Switch 8 POE - зачем вам целый 1 свич, тем более с одним питающим портом на 48в? Так как 1+1 в одном доме и 1+1 во втором. С Ubiquiti Nano Station 5 идут в комплекте PoE адаптеры // с Ubiquiti UniFi AP AC LR - нужно уточнять у менеджеров в магазине (если нет - докупать).
Контроллер точек доступа UCK - по сути вам не нужен, вам хватит и программного контроллера для 1-ой настройки, но для удобства управления он не помешает.
Ubiquiti UniFi AP LR - я бы остановился на Ubiquiti UniFi AP AC LR - чипы новее, да и "ведет" она себя намного лучше.

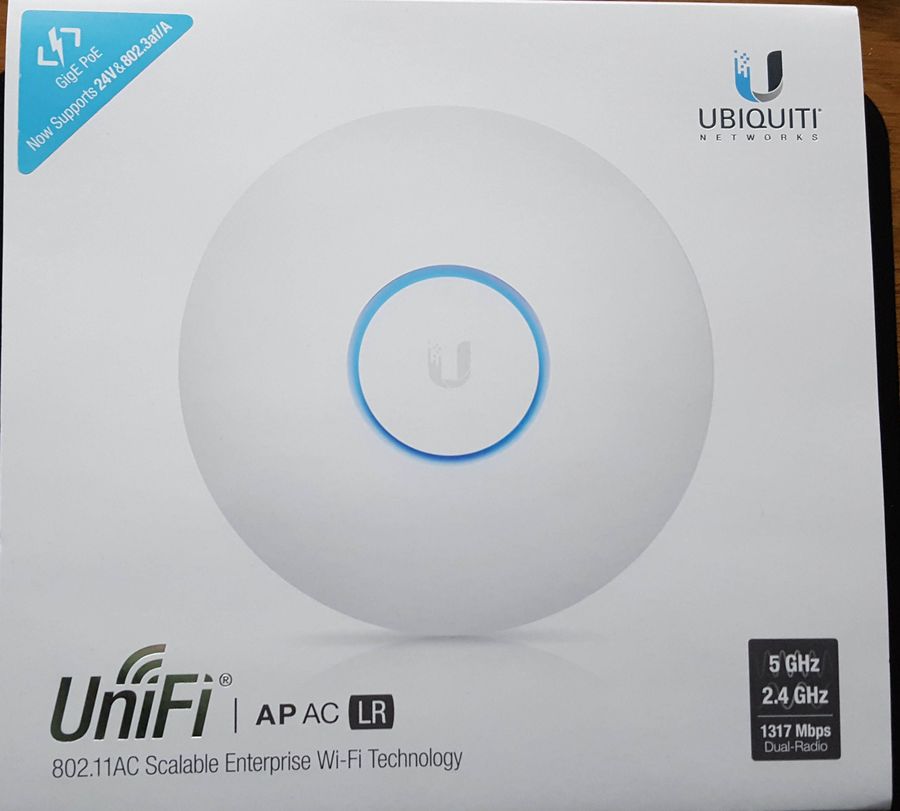

P.S.: покупать Ubiquiti UniFi AP AC LR ТОЛЬКО с шильдиками на коробке "24V & 802.3af/A"


Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Спасибо!
Свитч хотим поставить, т.к. есть еще 3 розетки и там может понадобиться интернет для стационарного ПК или видеонаблюдения.
Кабеля проложены по всему дому.
Правильно я понимаю, что подключаю контроллер к каждому устройству и прописываю необходимые настройки?
Во втором домике, чтобы объединить радиомост и точку доступа , что потребуется?
Видимость прямая 40-50 метров, скорость не будет проседать? А то пойдет по 4G и не очень хочется сильного падения


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.803
168
5.065
ubnt.su
Контроллер подключается один на всю сеть, в Вашем случае в свитч. Если точка доступа одна, то подключаете прямо в мост. Скорость проседать не должна.


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Спасибо!
Свитч хотим поставить, т.к. есть еще 3 розетки и там может понадобиться интернет для стационарного ПК или видеонаблюдения.
Кабеля проложены по всему дому.
Правильно я понимаю, что подключаю контроллер к каждому устройству и прописываю необходимые настройки?
Во втором домике, чтобы объединить радиомост и точку доступа , что потребуется?
Видимость прямая 40-50 метров, скорость не будет проседать? А то пойдет по 4G и не очень хочется сильного падения

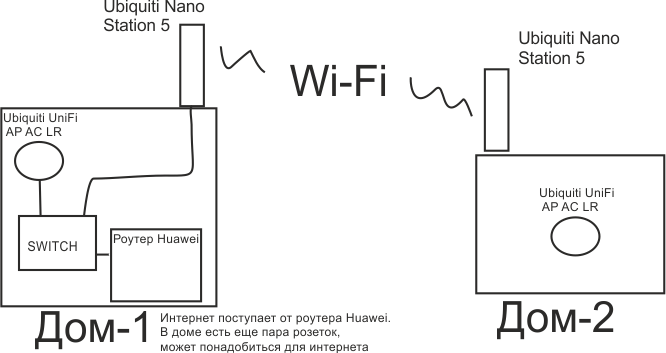

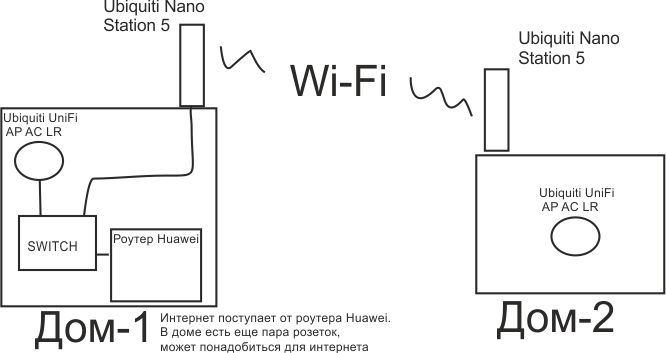

Посмотреть вложение 5717
1) К примеру у вас сеть 192.168.1.1/24. Подключаете по отдельности только Ubiquiti Nano Station 5 и настраиваете их, задав IP им 192.168.1.50 и 192.168.1.60 соответственно. Либо переключив в dhcp - чтобы они получили IP от роутера.
2) Подключаете все устройства, чтобы они были в 1-ой локальной сети - далее запускаете контроллер и Адоптируете ваши WIFI тарелки UniFi AP AC LR.
3) Во втором домике, чтобы объединить радиомост и точку доступа - потребуется:
а) Неуправляемый свич + PoE адаптеры.
ИЛИ
б) Ubiquiti UniFi Switch 8 POE - имеет только один порт питания и только на 48V (подойдет только для UniFi AP AC LR) !!!!!!!!
Так как Ubiquiti Nano Station 5 требуется 24V, а UniFi AP AC LR - 24V или 48V - то вам подойдет только данная модель: https://www.ubnt.com/unifi-switching/unifi-switch-8-150w/
Или же в 1-ом и 2-ом доме использовать вариант (а) - Неуправляемый свич + PoE адаптеры (дешевле на порядок).
4) Если нет препятствий, соблюдена зона френеля, настроены правильно, - в этом случае - между домами будет ровно 100мб/с
5) Что потребуется в 1-ом доме? Читайте 3-ий пункт.

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Спасибо!
Остановлюсь так:
Интернета 4G (Huawei)
ДОМ-1: unifi-switch-8-150w + UniFi AP AC LR + Ubiquiti Nano Station 5 + Контроллер
ДОМ-2: Ubiquiti Nano Station 5 + D-link DGS-1100-05 + UniFi AP AC LR
Все в одной сети.
Все верно


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Спасибо!
Остановлюсь так:
Интернета 4G (Huawei)
ДОМ-1: unifi-switch-8-150w + UniFi AP AC LR + Ubiquiti Nano Station 5 + Контроллер
ДОМ-2: Ubiquiti Nano Station 5 + D-link DGS-1100-05 + UniFi AP AC LR
Все в одной сети.
Все верно
  • ДОМ-2: Ubiquiti Nano Station 5 + D-link DGS-1100-05 + UniFi AP AC LR + PoE адаптеры (должны идти в комплекте - уточняйте в магазине, где приобретаете)!
ИЛИ
ДОМ-2: Ubiquiti Nano Station 5 + unifi-switch-8-150w + UniFi AP AC LR

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
А подходит ли в данной связке: TOUGHSwitch PoE, вместо unifi-switch-8-150w ?
или нет?
и правильно понимаю, что cloud key к нему не подключается?


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
А подходит ли в данной связке: TOUGHSwitch PoE, вместо unifi-switch-8-150w ?
или нет?
и правильно понимаю, что cloud key к нему не подключается?
Данный свич отдает Passive питание, т.е. 24V. Соответственно для cloud key не подойдет.

Если же вы решили брать из линейки TOUGHSwitch, то:
Вам нужен: TOUGHSwitch PoE PRO
Он умеет 24V и 48V - выставляется в ручную в админке на каждый порт!
У самого таких несколько. Работают с 2013 года 24/7. Вышел из строя 1-ин после грозы(не было заземления). Оочень горячие!

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
TOUGHSwitch PoE PRO к этой версии подключить ключ возможно?


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Например:

Вы приобрели TOUGHSwitch PoE PRO. Включили. Настроили на нём IP. По умолчанию порты без питания. Он не умеет 802.3af (то есть он автоматом не определяет, что нужно конечному устройству, только в ручную в админке).
Далее например выбрали порт №8 и на нём включили 48V питание. Вставили в этот порт CloudKey - он будет работать. Далее настраиваете сам CloudKey.

А вообще CloudKey можно вставить в обычный свич без питания и запитать его (CloudKey) обычной зарядкой от сотового например (5V, 1A).
Контроллер UniFi Cloud Key запитывается по PoE(48V) или microUSB, а также может подключаться к любому коммутатору, совместимому с устройством и поддерживающему стандарт питания IEEE 802.3af.
https://dl.ubnt.com/datasheets/unifi/UniFi_Cloud_Key_DS.pdf

"Unifi switch 8 150w" - умеет определять по 802.3af - по крайней мере так сказано на сайте производителя + имеет SPF порты. Оба свича 150w. И "Unifi switch 8 150w" - будет отображаться в контроллере, а TOUGHSwitch PoE PRO - нет. Вот и все отличия.
https://www.ubnt.com/unifi-switching/unifi-switch-8-150w/

TOUGHSwitch PoE PRO - снят с производства, вместо него выпускают https://www.ubnt.com/edgemax/edgeswitch-xp/

На вашем месте, если средства позволяют, я бы взял
UniFi® Switch 8-150W, т.к. он новее.

Последнее редактирование:
Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Добрый день!\Подскажите, пожалуйста:
Имеем:
TOUGHSwitch PoE PRO (192.168.1.10)
NanoStation Loco M2 - для моста 2 шт. (192.168.1.40 и 192.168.1.50)
UniFi AP LR
- 2 шт. пока включил одну 192.168.1.20 (по умолчанию)
Cloud Key - 192.168.1.30
Сейчас тестирую и не понимаю почему не заходит на точку для настройки UniFi AP LR
На все устройства кроме этой захожу и могу настраивать, а на нее выдает "Попытка соединения не удалась"
, при этом сама точка пингуется:
C:\ping 192.168.1.20
Обмен пакетами с 192.168.1.20 по с 32 байтами данных:
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Статистика Ping для 192.168.1.20:
Пакетов: отправлено = 4, получено = 4, потеряно = 0
(0% потерь)
Что делать?


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Добрый день!\Подскажите, пожалуйста:
Имеем:
TOUGHSwitch PoE PRO (192.168.1.10)
NanoStation Loco M2 - для моста 2 шт. (192.168.1.40 и 192.168.1.50)
UniFi AP LR
- 2 шт. пока включил одну 192.168.1.20 (по умолчанию)
Cloud Key - 192.168.1.30
Сейчас тестирую и не понимаю почему не заходит на точку для настройки UniFi AP LR
На все устройства кроме этой захожу и могу настраивать, а на нее выдает "Попытка соединения не удалась"
, при этом сама точка пингуется:
C:\ping 192.168.1.20
Обмен пакетами с 192.168.1.20 по с 32 байтами данных:
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Ответ от 192.168.1.20: число байт=32 время<1мс TTL=64
Статистика Ping для 192.168.1.20:
Пакетов: отправлено = 4, получено = 4, потеряно = 0
(0% потерь)
Что делать?
Для настройки тарелки используйте (Cloud Key). На тарелку заходить не нужно. Почему у вас выбор пал на UniFi AP LR? Почему не UniFi AP AC LR?

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Для настройки тарелки используйте (Cloud Key). На тарелку заходить не нужно. Почему у вас выбор пал на UniFi AP LR? Почему не UniFi AP AC LR?
Второй домик - это гараж, где нужна одна WiFi точка + есть огромные ограничения по трафику, интернет идет по 3G-4G каналу и максимум, что выдает 20-30 МБит. Внутри сети скорость сумасшедшая нужна - потоковое видео передаваться не будет. Только интернет для почты/поиска и пр.

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Вроде все получается пока что. Не могу найти где почитать следующее:
1) как настроить wifi на самих точках (бесшовный) или в принципе как прописать логин и пароли для доступа с ноута и пр.?. Про вкладку setting на cloud key ничего не нашел. Правильно понимаю, что после настройки ключ могу вытащить, хотя для удаленного доступа будет то, что надо?
2) Может быть глупый вопрос, но все таки: Сейчас я настраиваю все через ноут. И TOUGHSwitch PoE PRO подключен к нему. Вопрос: как мне подать интернет с роутера Huawei B315 на точки WiFi?
3) у всех точек по умолчанию адрес 192.168.1.20 (dhcp)
, надо ли менять вручную, чтобы без проблем подключал следующую точку?
Спасибо!

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
Так же почему то не удается подключиться к точке: пишет идет подключение, а к точке не подключается, хотя опять же в настройке cloud key видно устройство (пишет: No dpi data available)


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.803
168
5.065
ubnt.su
Роуминг включается в настройках контроллера и cloud key лучше оставить. Необходимо у всех точек адрес по умолчанию 192.168.1.20 (и этот адрес статический, а не dhcp как Вы написали) поменять на другой, иначе возникнет конфликт. После смены IP заадоптите её на контроллер. У контроллера тоже стоит сменить IP на другой (т.е. не выбирайте 20 и 30 в конце).

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38
А как теперь подключить всю сеть к интернету? Роутер в любой порт маршрутизатора? + внутренний адрес роутера тоже менять необходимо?


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.803
168
5.065
ubnt.su
Пробуйте так, только адрес роутера смотрящий на маршрутизатор должен быть из той же подсети.

Автор
A

Andreyodbs

новичок
7 Июн 2018
14
0
3
38

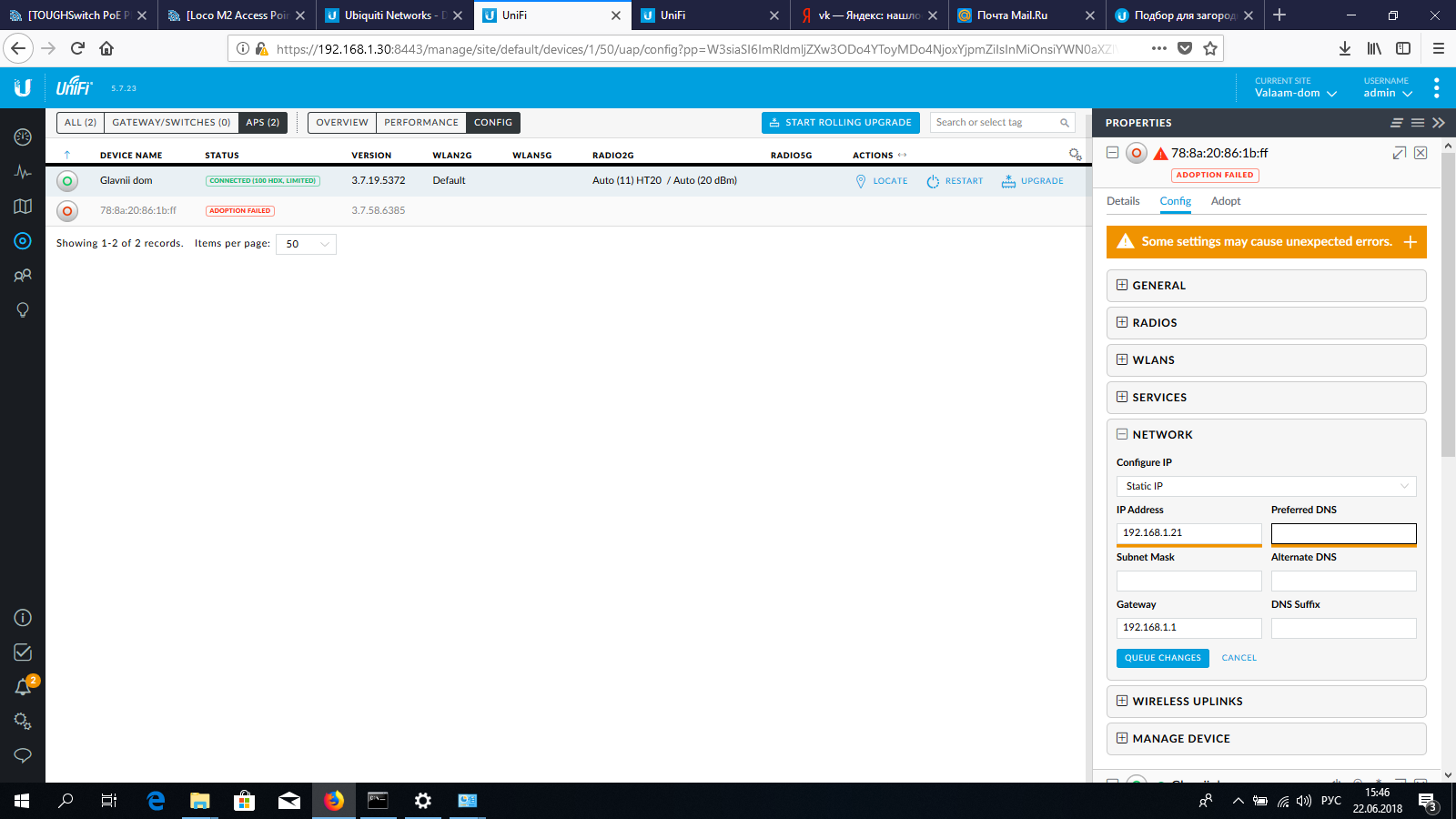

Что-то совсем не понимаю, что делать дальше:
1) Что именно прописывать в DNS немного не понимаю.
2) Так и не подключиться к сети пишет "Получение ip адреса" и все((( Хотя в контроллере есть признаки подключения
3) Что делать?

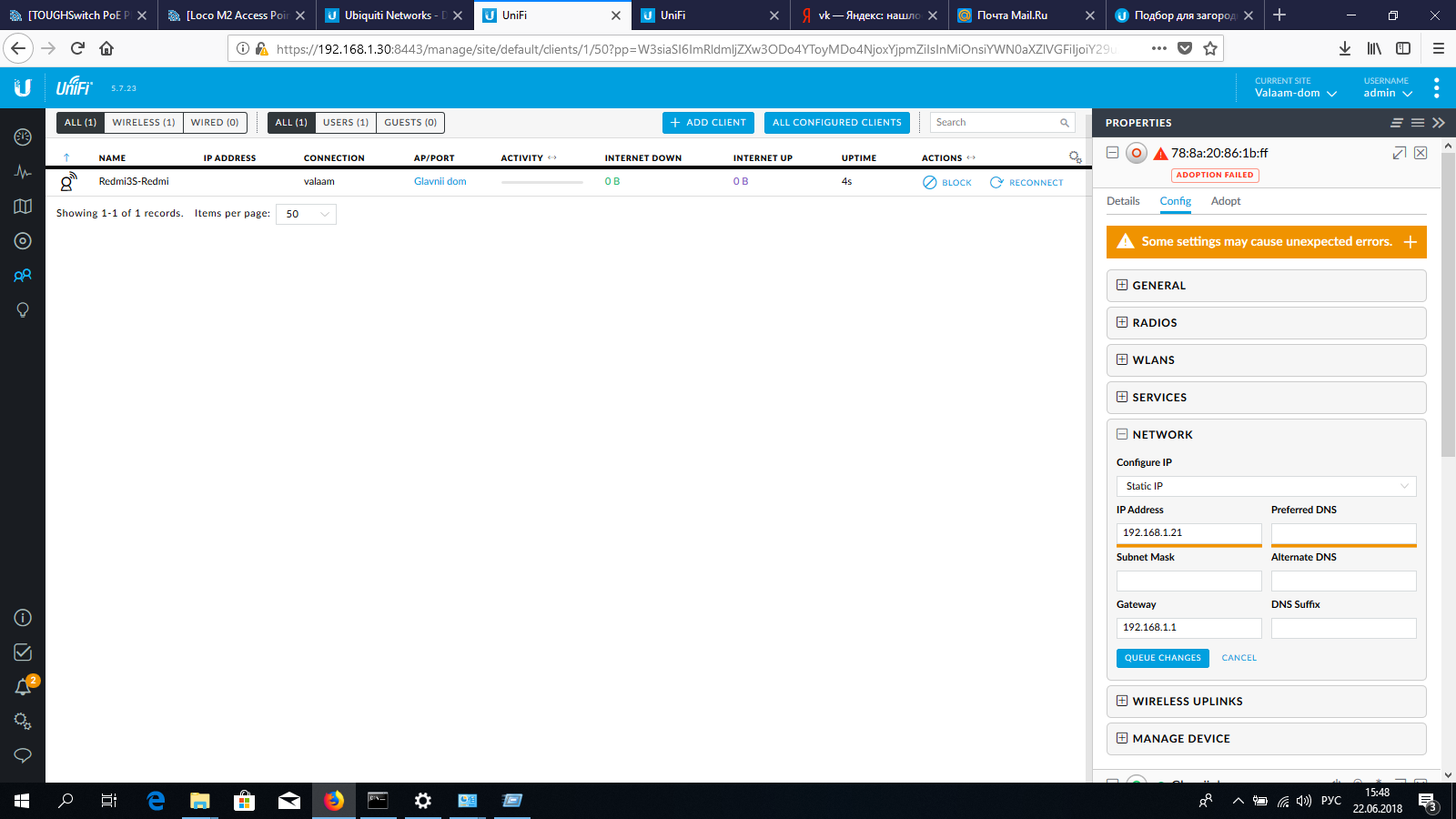

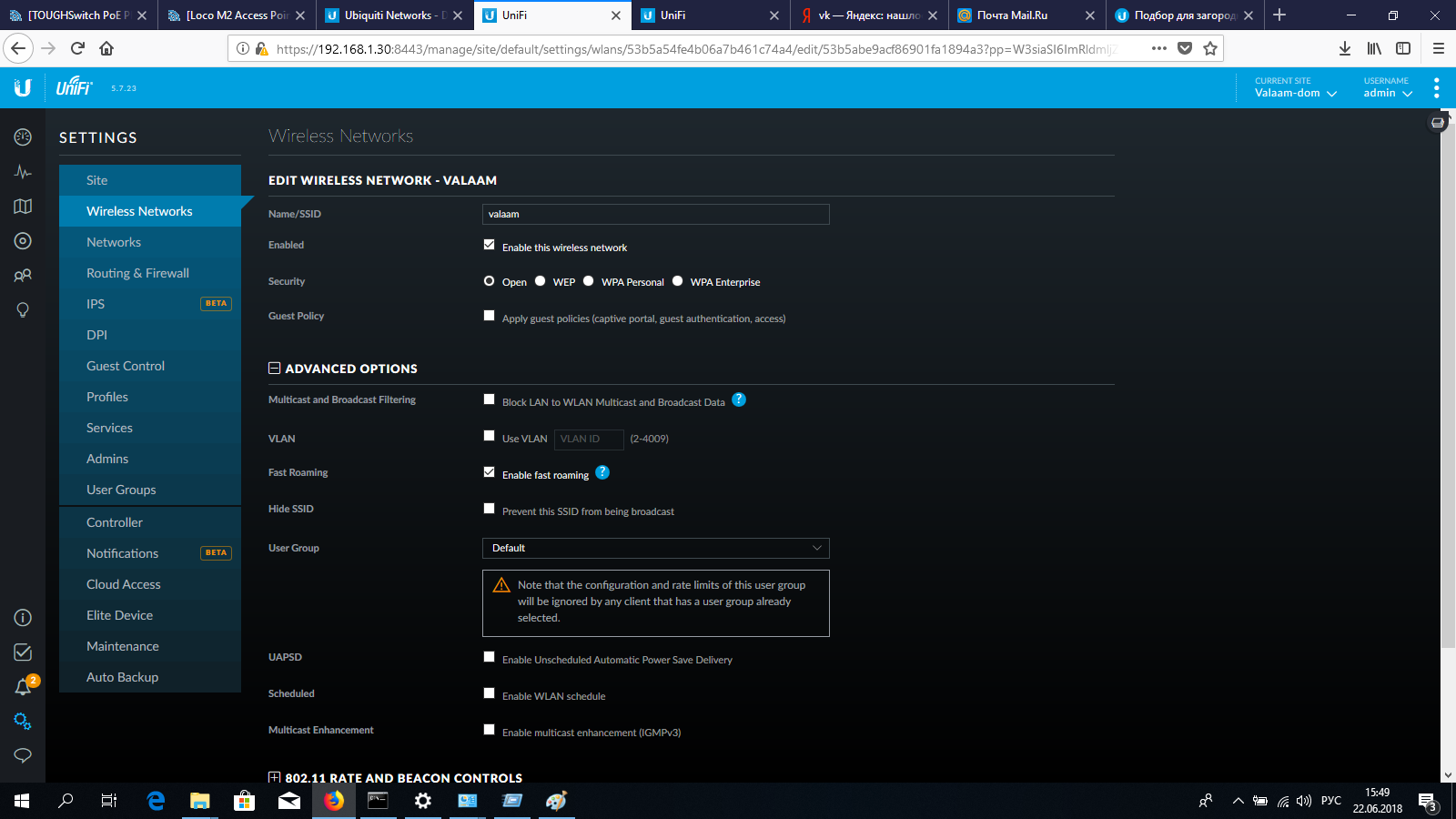

2-2.png 3-3.png
