Преамбула
Оборудование ROCKET M5 использовалось в качестве радиомоста с параболическими антеннами RocketDish 5G30. Расстояние 15 Км. Связь устойчивая, прямая видимость соблюдена. Жить бы да жить...
Анамнез
Принято было решение увеличить длину кабеля от точки доступа до блока питания.
При подключении стандартного блока питания на 24 В ROCKET не заработал. Что же делать?.. Мы не привыкли отступать! Подключили блок питания на 48 В и опа - точка перестала включаться.
Симптомы
Короткое замыкание при подключении блока питания. Лампочка на блоке питания не горит. Точка доступа мигает индикаторами на передней панели и т.д.
Диагноз
Конечно, кабель обладает сопротивлением, но чтобы таким маленьким... Падение напряжения на концах провода от блока 48 В измерено не было. Оно было явно выше максимально допустимых 24 В. Из за этой ошибки точка и вышла из строя, сгорел диод входной цепи.
Лечение

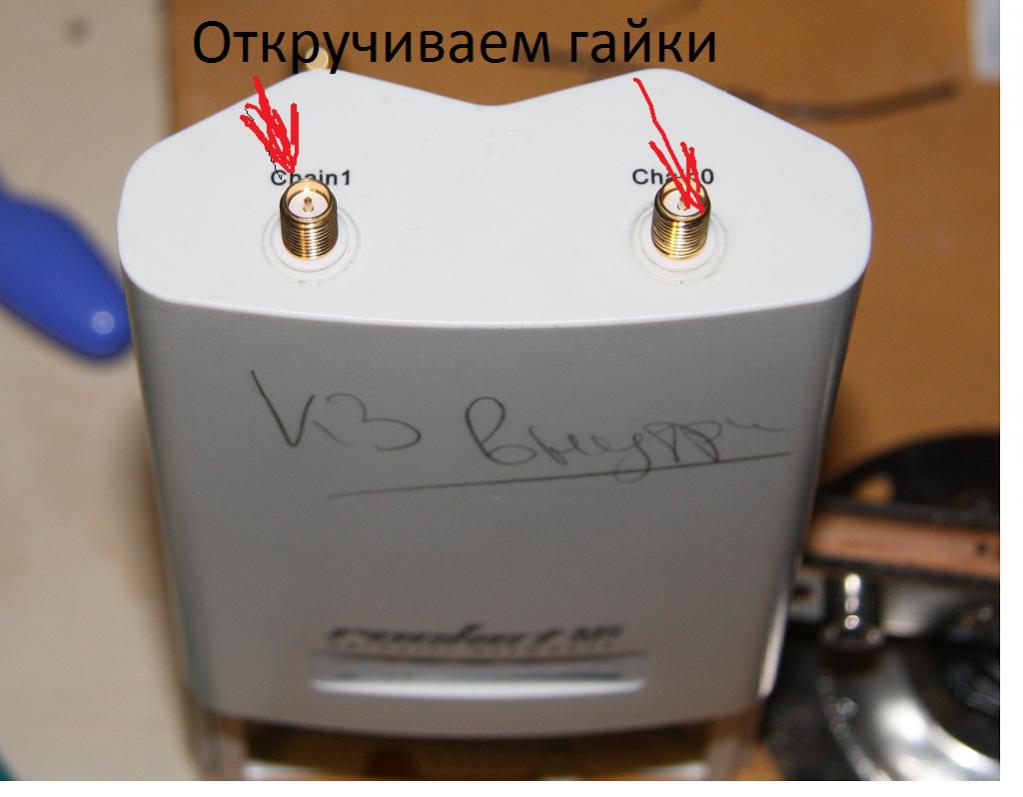

Разбираем точку :откручивая две гайки у ВЧ части. Снимаем шайбу и резиновое кольцо.

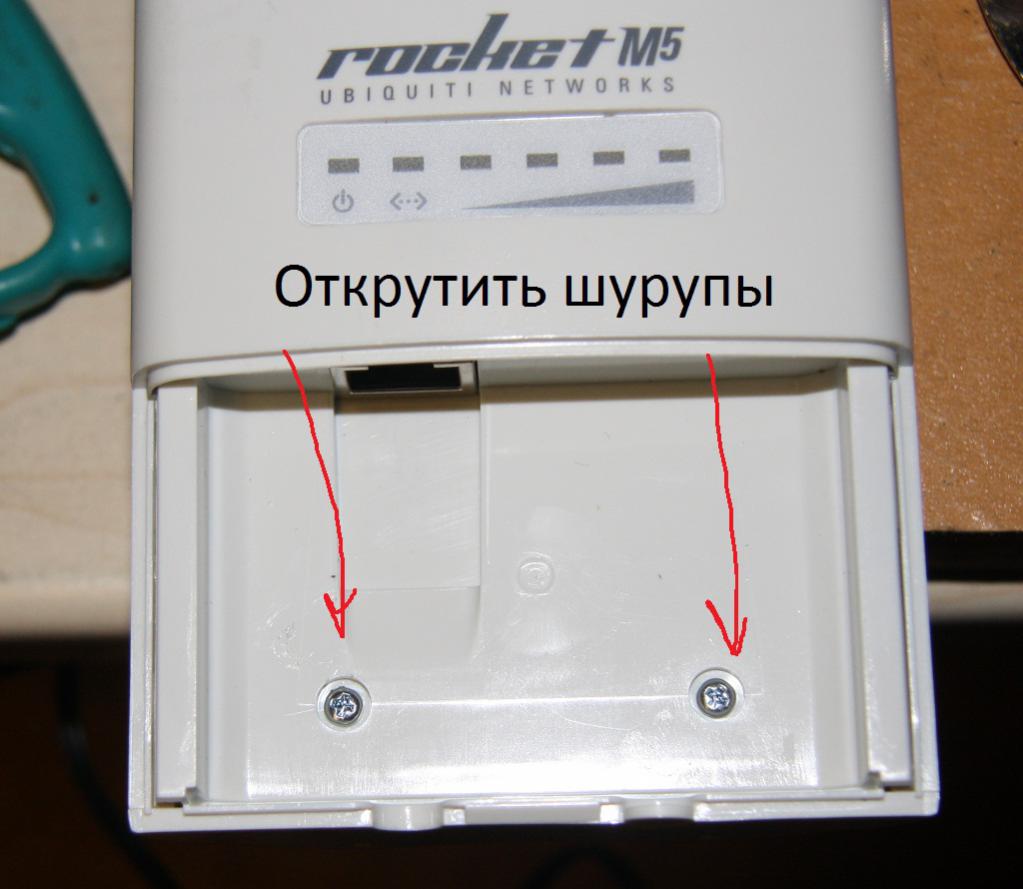

Далее, отклеиваем наклейку у LAN порта. Там два винта. Откручиваем их. Аккуратно вынимаем плату.

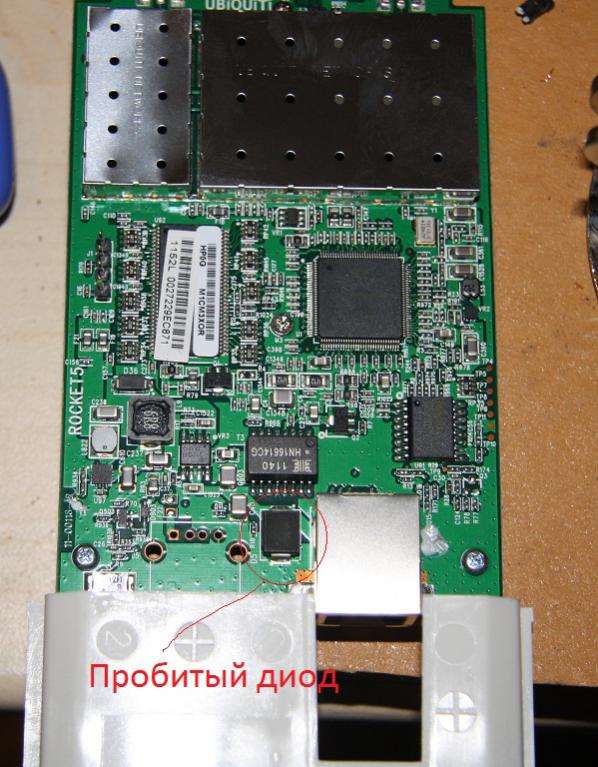

При диагностике было выявлено, что диод пробит высоким напряжением. Он сильно грелся. Отпаяв его, берем точно такой же с донора. У меня был дохлый ROCKET M2. Возможно, можно использовать диод подобного размера с любого другого оборудования. Была мысль попробовать вставить туда советский д220. Но в моем случае под рукой оказался донор.

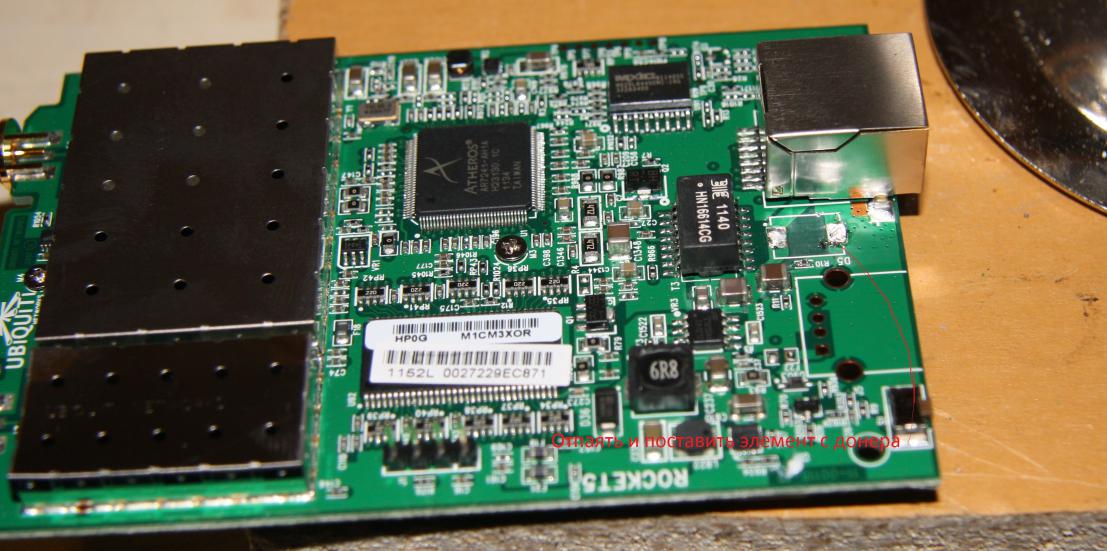

Припаяв, проверяем исправность. Собираем точку в обратном порядке и радуемся рабочему оборудованию.
Выводы
Не использовать несовместимые блоки питания!
Измерять напряжения на концах длинных кабелей.
Соблюдать требования производителя по последовательности монтажа оборудования.
Лучшее - враг хорошего.
Оборудование ROCKET M5 использовалось в качестве радиомоста с параболическими антеннами RocketDish 5G30. Расстояние 15 Км. Связь устойчивая, прямая видимость соблюдена. Жить бы да жить...
Анамнез
Принято было решение увеличить длину кабеля от точки доступа до блока питания.
При подключении стандартного блока питания на 24 В ROCKET не заработал. Что же делать?.. Мы не привыкли отступать! Подключили блок питания на 48 В и опа - точка перестала включаться.
Симптомы
Короткое замыкание при подключении блока питания. Лампочка на блоке питания не горит. Точка доступа мигает индикаторами на передней панели и т.д.
Диагноз
Конечно, кабель обладает сопротивлением, но чтобы таким маленьким... Падение напряжения на концах провода от блока 48 В измерено не было. Оно было явно выше максимально допустимых 24 В. Из за этой ошибки точка и вышла из строя, сгорел диод входной цепи.
Лечение
Разбираем точку :откручивая две гайки у ВЧ части. Снимаем шайбу и резиновое кольцо.
Далее, отклеиваем наклейку у LAN порта. Там два винта. Откручиваем их. Аккуратно вынимаем плату.
При диагностике было выявлено, что диод пробит высоким напряжением. Он сильно грелся. Отпаяв его, берем точно такой же с донора. У меня был дохлый ROCKET M2. Возможно, можно использовать диод подобного размера с любого другого оборудования. Была мысль попробовать вставить туда советский д220. Но в моем случае под рукой оказался донор.
Припаяв, проверяем исправность. Собираем точку в обратном порядке и радуемся рабочему оборудованию.
Выводы
Не использовать несовместимые блоки питания!
Измерять напряжения на концах длинных кабелей.
Соблюдать требования производителя по последовательности монтажа оборудования.
Лучшее - враг хорошего.
