vlan на EdgeSwitch 24

Эрик

участник
27 Сен 2017
69
5
10
40
Добрый день.
Мне необходимо настроить на всех портах EdgeSwitch второй vlan. Чтобы точки доступа видели оба vlan и дефолтный и мой. На роутере и на контроллереUniFi я создал vlan, в EdgeSwitch тоже сделал vlan, но не могу понять как его назначить на все порты. Какие символы надо назначить портам? или может еще что-то надо сделать?
Подскажите пожалуйста.

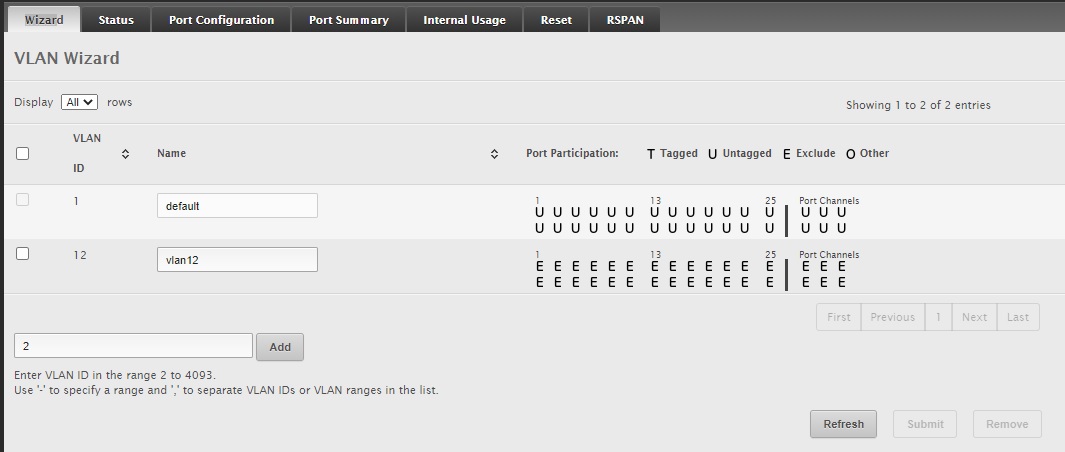

Во вложении скрин с настройкой vlan.


Вложения

  • 69,4 KB Просмотры: 58

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.818
168
5.065
ubnt.su
Советы от производителя по Edge:

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
тут не то. Тут как настроить порт на определенный один vlan. а мен надо чтобы добавить к порту еще один vlan. Если я на порту 20 в vlan12 включаю U, а на том же порту в vlan1(default) включаю Е, то у меня точка доступа подключенная к порту 20 не видится ни контроллером ни другими точками. Т.е. она переходит в другую подсеть.
А мне надо чтобы точки доступа работали в двух подсетях. Я просто на них делаю отдельную закрытую подсеть в vlan12.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.818
168
5.065
ubnt.su
Тут смотрели?: https://help.ui.com/hc/en-us/articles/205197630-EdgeSwitch-EdgeSwitch-X-Tagging-and-Untagging-Port-VLANs

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
ничего не получается.
У меня кажется где-то неправильно настроен EdgeSwitch.
С него не пингуется шлюз wi-fi, не пингуется vlan. С оборудования, которое подключено к этому коммутатору тоже не пингуется. Но с ПК, подключенных к другим коммутаторам (не EdgeSwitch), все пингуется.
У меня DHCP для vlan и сам vlan настроены на роутере.
На контроллере UniFi тоже настроена сеть с vlan.
Точки доступа показывают эту сеть, но при подключении к этой сети устройства не могут получить адрес. я так понимаю что они не могут достучаться до роутера через EdgeSwitch.
Что надо проверить на EdgeSwitch? Почему через него ничего не пингуется?

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
хм. У меня совсем другой интерфейс когда через web подключаюсь.
Я же правильно зашел? отсюда надо конфигурацию скачать?


Вложения

  • 88,9 KB Просмотры: 41
Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
Тогда попробуйте сделать бэкап: https://help.ui.com/hc/en-us/articles/360002438533-EdgeSwitch-EdgeSwitch-X-Backup-and-Restore-the-Configuration
сбросить в ноль и заново настроить.
Если он не используется в непрерывном процессе и нет подмены. Тогда будем думать.

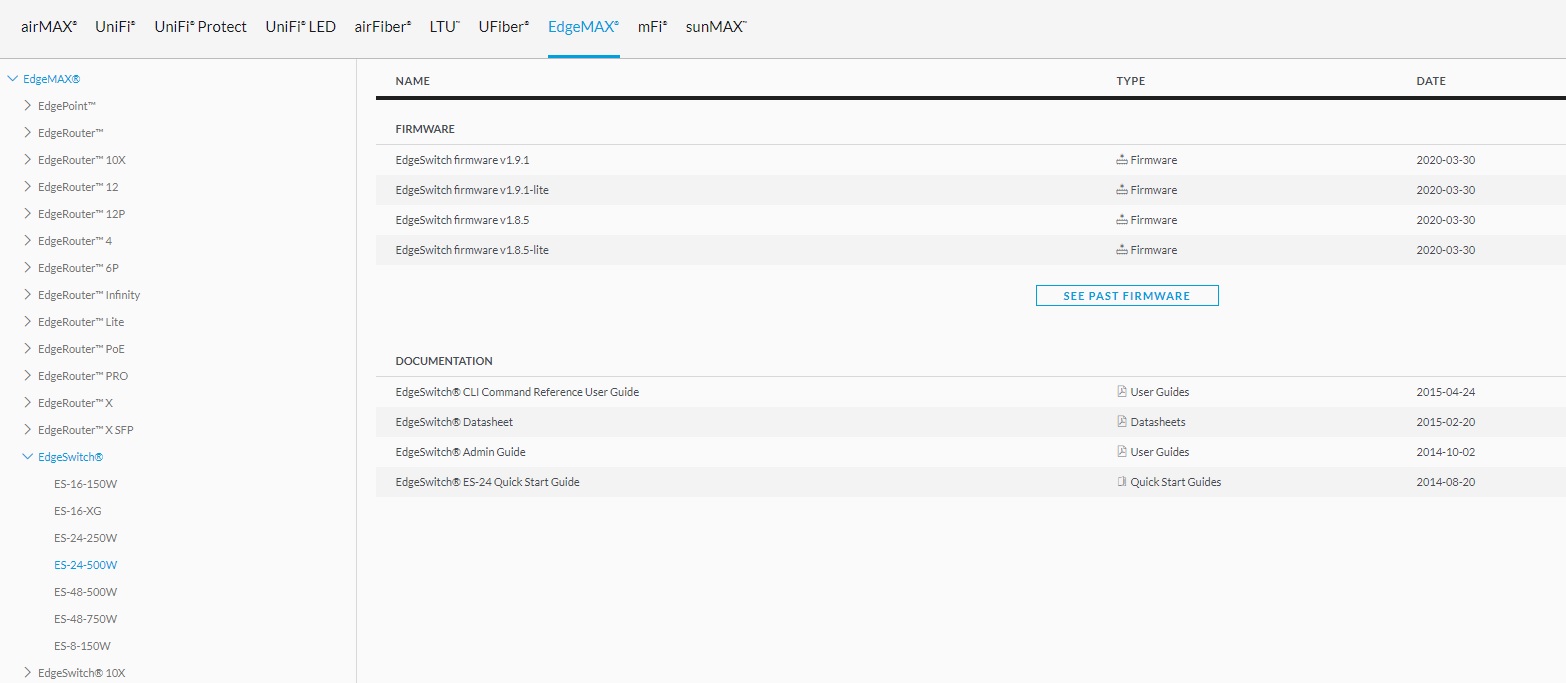

может мне прошивку обновить? у меня сейчас вот так показывает.


Вложения

  • 122,1 KB Просмотры: 39
Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40

Вложения

  • 107,7 KB Просмотры: 40

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.818
168
5.065
ubnt.su
Lite, обрезает количество vlan, причем номера vlan остаются текущими. И меньше потребляет ресурсов устройства.
Где-то на сайте перевод не могу найти, вот выдержка:
"Прошивки EdgeMAX EdgeSwitch v1.9.1 и v1.8.5
Lite версия:
  • Появилась прошивка EdgeSwitch с приставкой Lite. Эта прошивка ограничивает максимальное количество VLAN с 4093 до 255, тем самым уменьшается использование памяти по сравнению с обычной версией. Если нет необходимости использования 255 и более VLAN, можете рассмотреть возможность применения прошивки Lite. Обратите внимание, что версия Lite уменьшает общее количество VLAN до 255, а не допустимый диапазон идентификаторов VLAN.
  • Пожалуйста, проверьте свою конфигурацию перед обновлением до версии Lite, так как конфигурация VLAN будет потеряна, если используется более 255 идентификаторов VLAN."


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.818
168
5.065
ubnt.su
Ещё:
"Важно:
- Цель выпуска версии v1.9.x - добавление новейших функций EdgeSwitch. Если добавленные функции Вам не нужны, рассмотрите возможность остаться или обновиться только до версии v1.8.x."

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40

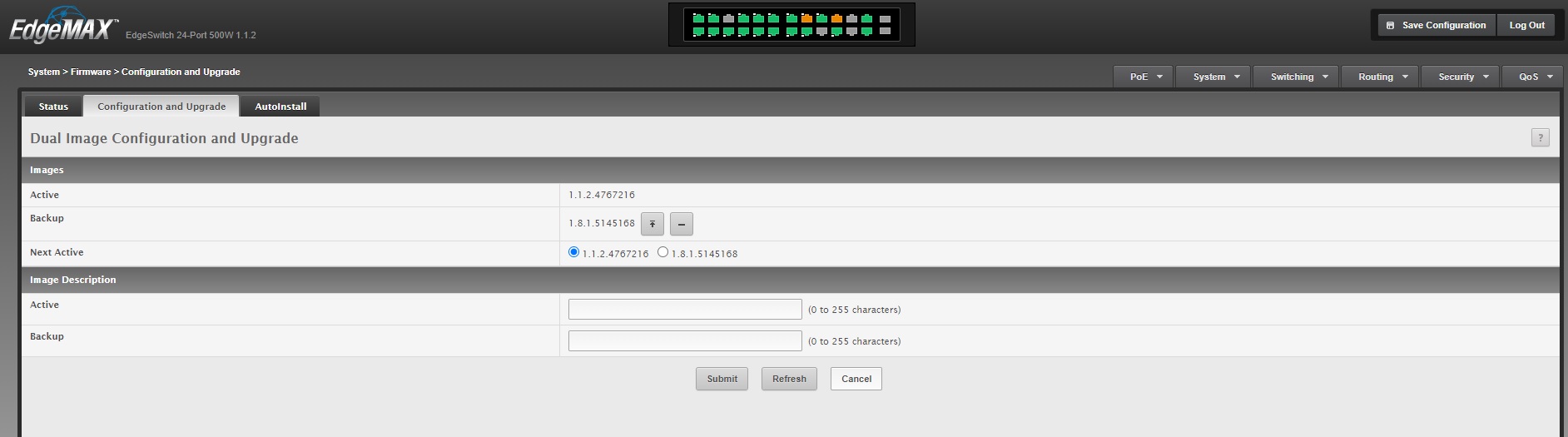

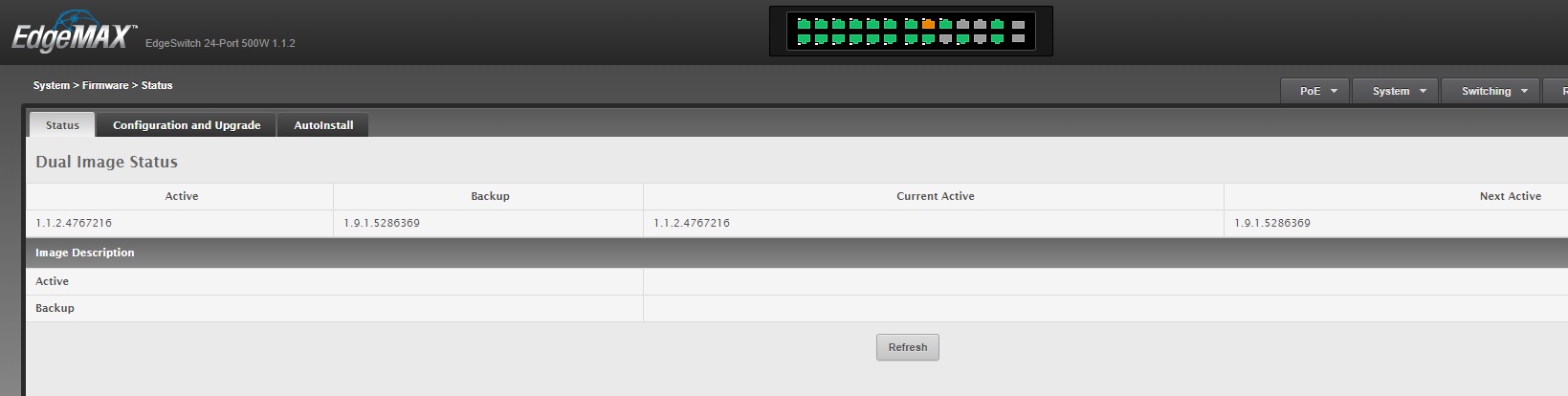

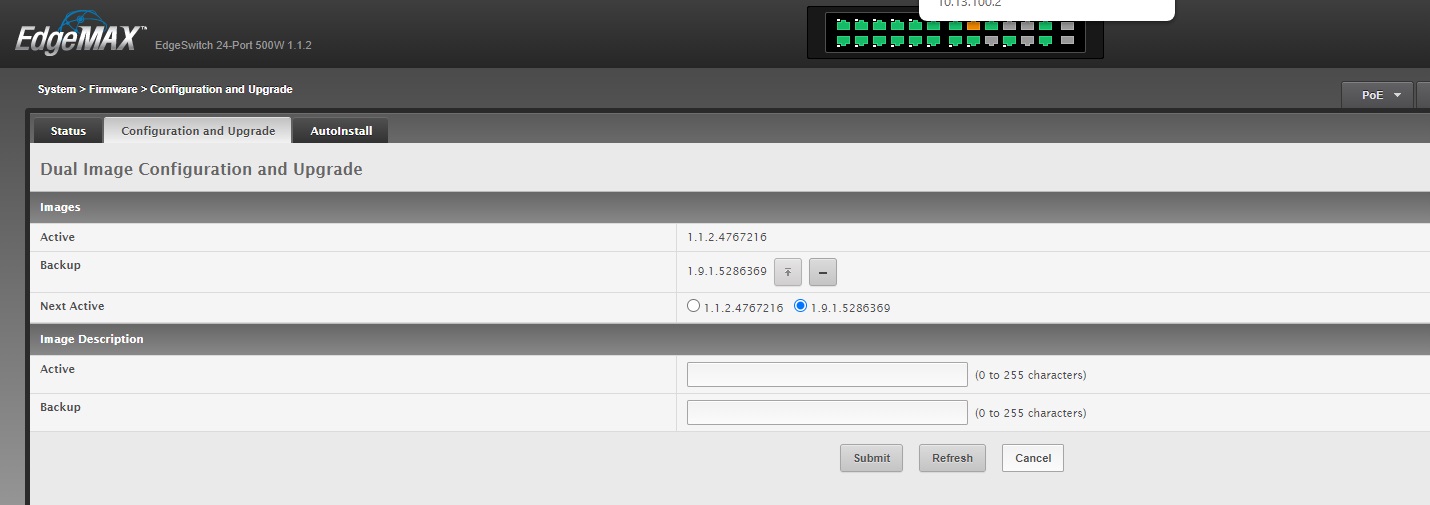

не могу понять как обновить прошивку!! новую загрузил, поставил галочку в пункте "Next Active" (скрин 222), а активная версия все-равно предыдущая стоит (скрин 111). Может подскажете?


Вложения

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40

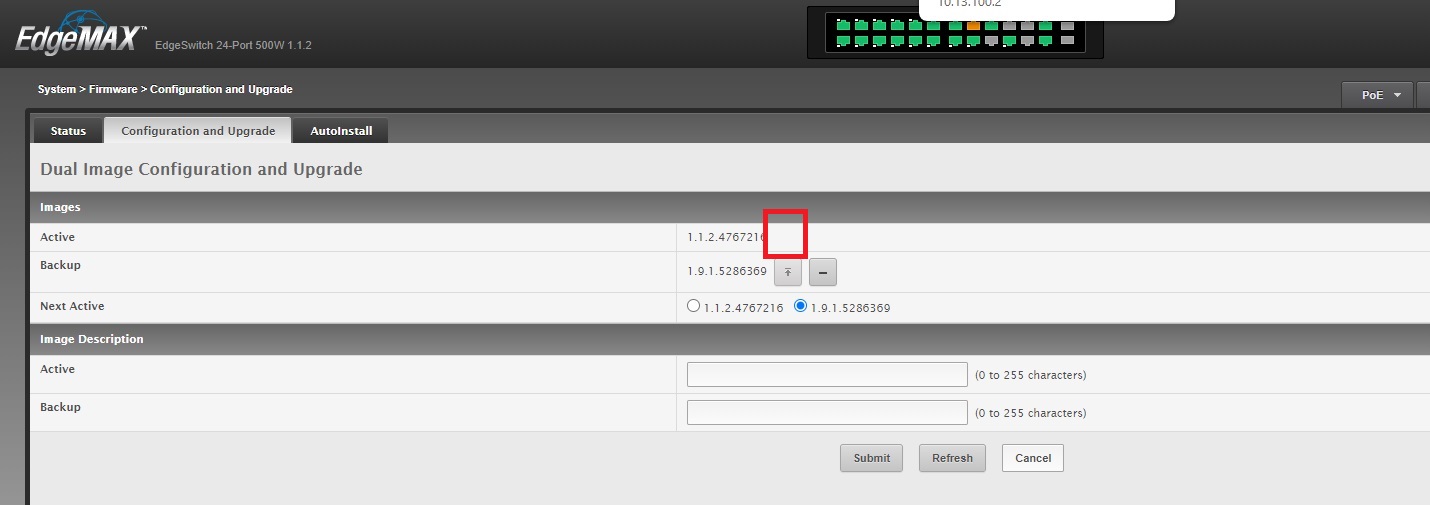

посмотрел видео по настройке. Оказывается там где активная прошивка должна быть кнопка загрузки новой прошивки. А у меня ее нет. См скриншот.
Что делать?


Вложения

  • 97,1 KB Просмотры: 39
Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
Обновил свитч. Точки доступа по vlan все-равно не получают ip-адрес.

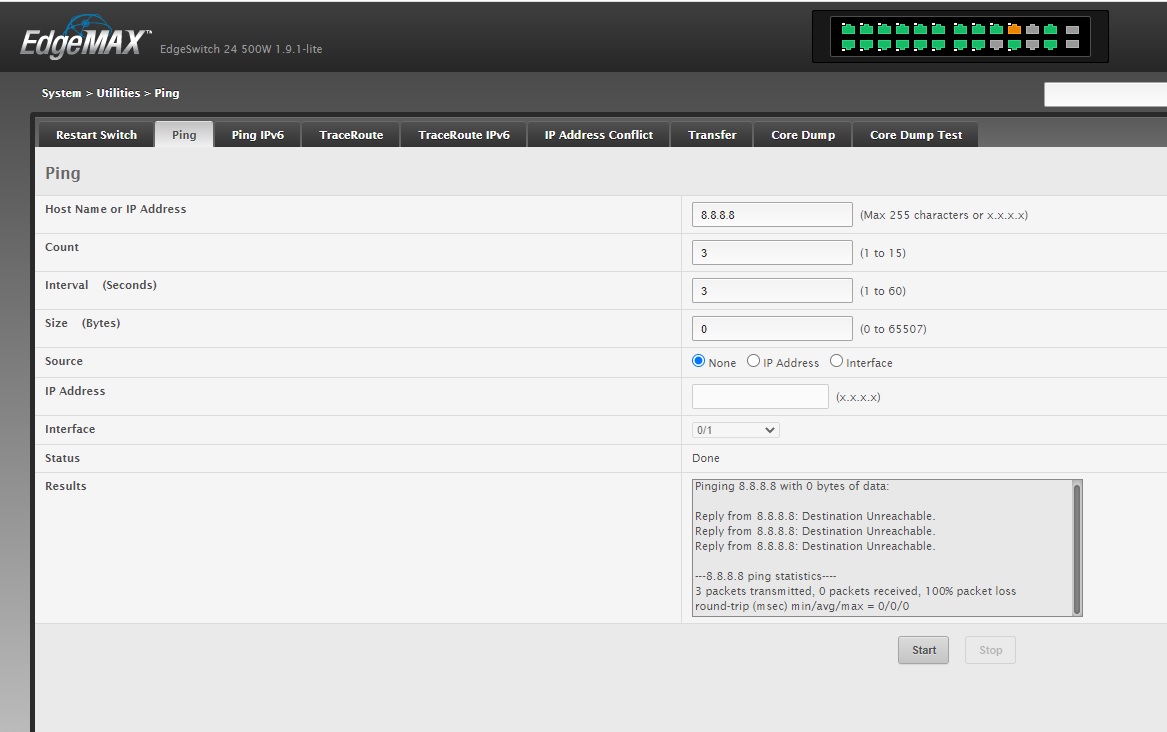

как бы проверить почему? vlan пингуется со всех устройств, кроме самого свитча. С него даже 8.8.8.8 не пингуется. См скриншот.
Может я что-то забыл настроить?


Вложения

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.818
168
5.065
ubnt.su
С него не пингуется шлюз wi-fi, не пингуется vlan. С оборудования, которое подключено к этому коммутатору тоже не пингуется. Но с ПК, подключенных к другим коммутаторам (не EdgeSwitch), все пингуется.
У меня DHCP для vlan и сам vlan настроены на роутере.
А все необходимые данные получает? С него шлюз и роутер пингуются?

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
А какие данные он должен получать? Что вы имеете в виду?

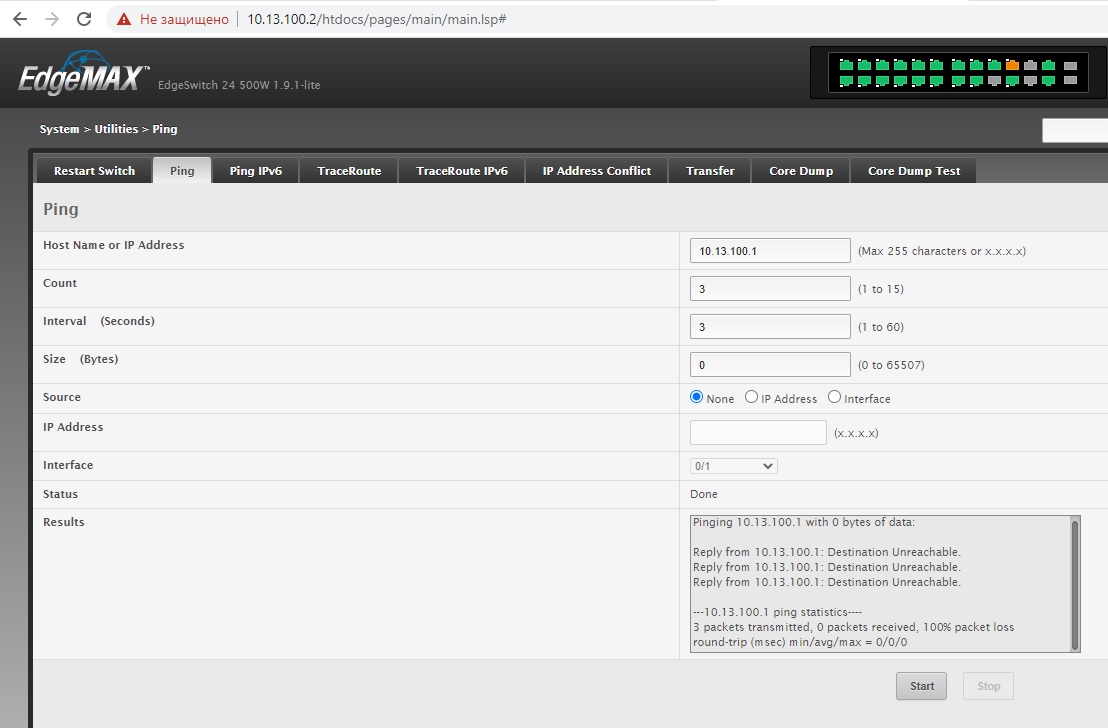

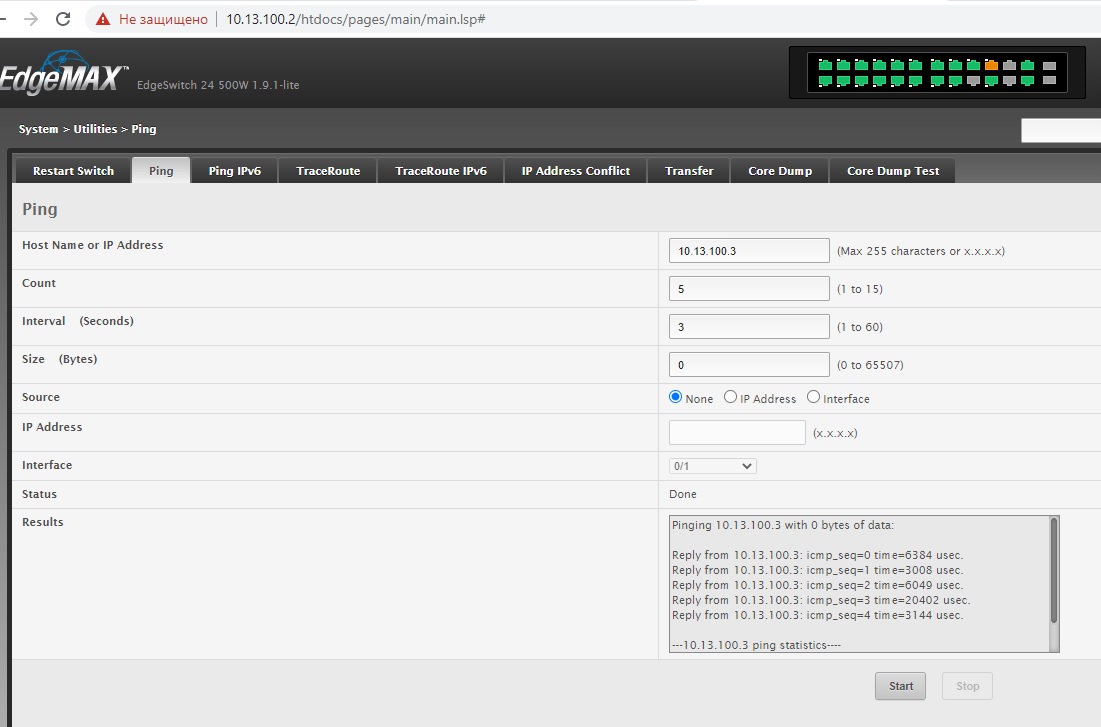

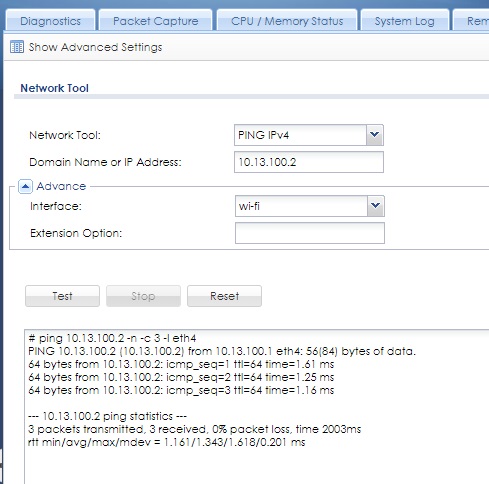

С него шлюз (он же роутер) не пингуется. Ноутбук, который к нему подключен напрямую, пингуется. Но мне кажется что отклики слишком большие. Сам свитч пингуется. Я на него захожу через веб-интерфейс с ПК, который вообще в другой подсети.


Вложения

Автор
Э

Эрик

участник
27 Сен 2017
69
5
10
40
людиииии!!! Ауууу!!! Помогите пожалуйста!!!
