AirFiber. Нет коннекта между точками.

aesha

участник
26 Мар 2014
31
0
8
Линк 2км. Точки упорно не хотят видеть друг друга, на slave-е моргает точка и значение "84". На Master-е моргает точка и две черточки.

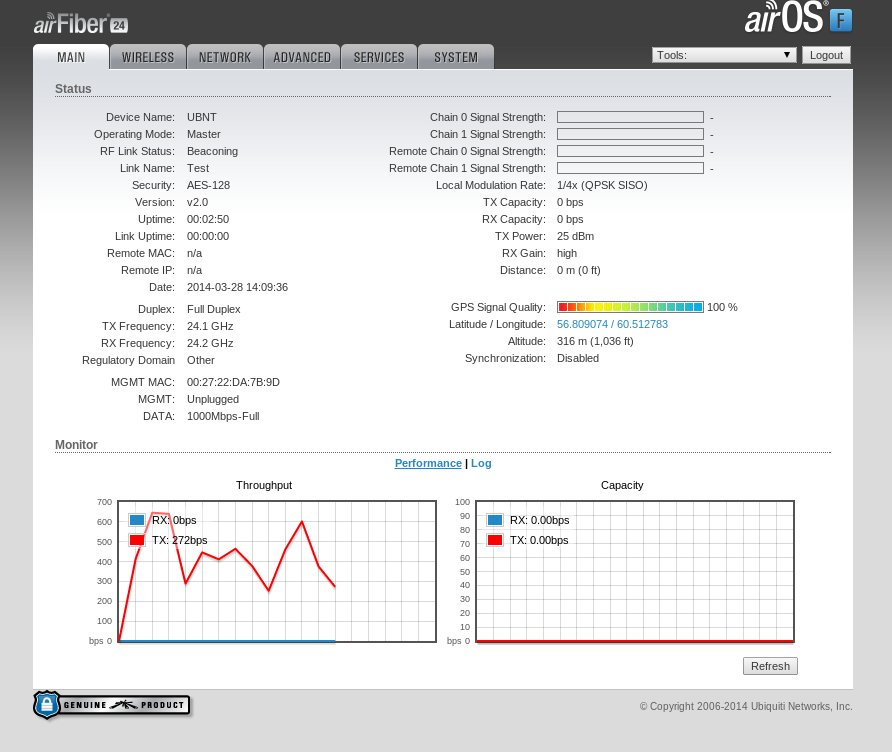

Прикладываю настройки обоих точек. Подскажите, может проблема в настройках? Ранее такие устройства не настраивал. Либо же точки плохо наведены?
За конструктивные ответы заранее спасибо.


Вложения

ubnt.su

Administrator
1 Июн 2012
1.635
52
60
Ну да, кроме плохой наводки пока говорить не о чем.
Прямая видимость есть же? Высота установки?

Автор
A

aesha

участник
26 Мар 2014
31
0
8
На Мастере это мачта на 10-этажке, на slave- 3этажка. То есть явно видна разница в Высоте. Монтажники соответственно одну направляют чуть вниз, другую чуть вверх. Проблема может быть в этом? И второй вопрос в том, почему slave в состоянии синхронизации и не показывает координаты?


Boogimannn

новичок
26 Июн 2014
263
1
0
Ангарск
Вопрос: заранее настраивали их?
Такие вещи сначала настраивают "на коленке" на расстоянии 10-100 метров, чтоб в случае монтажа они сразу понимали друг-друга.
Мой совет снять и настроить, а уж потом грешить на непопадание сигнала и т.п.
Насколько я читал по тестам (жаль, но не приведу источник) airfiber спокойно "пробивает" жилой дом (естественно с потерями)...
Проведите несложные расчёты: Ширина диаграммы направленности < 3.5°, Регулировка крепления +-10 градусов в горизонтальной и вертикальной плоскости, постройте небольшой план-чертёж и поймёте, попадаете вы или нет :)

Автор
A

aesha

участник
26 Мар 2014
31
0
8
Вопрос: заранее настраивали их?

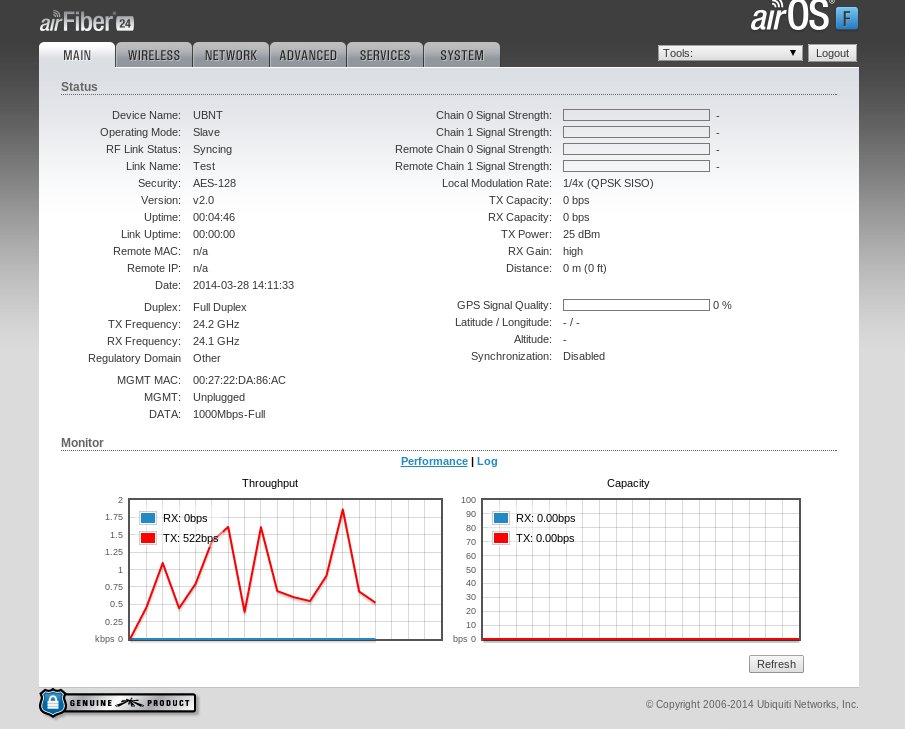

Настраивал заранее, но между собой не славливали, так как не было места для того, чтобы направить их ни друг на друга, ни в разные стороны. Из-за мощности сигнала (причем самой минимальной) там была сразу перегрузка. Думаю всё-таки проблема в наводке, но схему нарисовать нет возможности, так как вторая точка (slave), высоту не показывает почему-то и словиться не может с GPS-спутником, как Вы видите на скриншоте.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Настраивал заранее, но между собой не славливали, так как не было места для того, чтобы направить их ни друг на друга, ни в разные стороны. Из-за мощности сигнала (причем самой минимальной) там была сразу перегрузка. Думаю всё-таки проблема в наводке, но схему нарисовать нет возможности, так как вторая точка (slave), высоту не показывает почему-то и словиться не может с GPS-спутником, как Вы видите на скриншоте.
Ну да в разных комнатах задней стороной друг на друг на мин.мощности подключили сначала! А теперь гадаете над 10кг железяками:)

Автор
A

aesha

участник
26 Мар 2014
31
0
8
Ну да в разных комнатах задней стороной друг на друг на мин.мощности подключили сначала! А теперь гадаете над 10кг железяками:)
Сорри, хотел написать "была бы сразу перегрузка":)
Мы их не пытались навести, про перегрузку прочитал на одном из форумов по настройке airfiber. Наводить рисковать не хотелось, так как они у нас в аренде, мало ли что, поэтому приняли решение "на коленках" не наводить.
Я так понимаю, опыта в настройке-наводке Airfiber-ов тут нет практически ни у кого:(.
Наверное придется наводить на меньшем расстоянии для проверки работоспособности.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Сорри, хотел написать "была бы сразу перегрузка":)
Мы их не пытались навести, про перегрузку прочитал на одном из форумов по настройке airfiber. Наводить рисковать не хотелось, так как они у нас в аренде, мало ли что, поэтому приняли решение "на коленках" не наводить.
Я так понимаю, опыта в настройке-наводке Airfiber-ов тут нет практически ни у кого:(.
Наверное придется наводить на меньшем расстоянии для проверки работоспособности.
Типа когда он чувствует маленькое расстояние, то у него принудительная перезагрузка что бы не спалить приемники? просто и обычные железки нельзя близко направлять, а там типа защита чтоль....?

Автор
A

aesha

участник
26 Мар 2014
31
0
8
Типа когда он чувствует маленькое расстояние, то у него принудительная перезагрузка что бы не спалить приемники? просто и обычные железки нельзя близко направлять, а там типа защита чтоль....?
Да, именно так. Когда он чувствует что сигнал слишком мощный, он автоматически включает защиту. То есть чтобы такого не происходило, советуют ставить самую минимальную мощность и направлять устройства в разные стороны. Мы решили этого не делать.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Да, именно так. Когда он чувствует что сигнал слишком мощный, он автоматически включает защиту. То есть чтобы такого не происходило, советуют ставить самую минимальную мощность и направлять устройства в разные стороны. Мы решили этого не делать.
А я бы попробовал, именно так и можно, через несколько стен....)))


Boogimannn

новичок
26 Июн 2014
263
1
0
Ангарск
Стоп, вы не можете посчитать высоту зданий на которых они стоят???? Вы не можете посчитать расстояние на котором они стоят??? Математика 5-ый класс и 2гис вам в помощь...
Я про геометрию, чтоб посчитать углы и т.п. вообще тогда говорить не буду... а то gps у них не показывает...

Дело не в настройках, вы вполне могли "непопасть" лучами друг в друга... Чертите чертёж! :) Раз "на глаз" не видите.

Последнее редактирование:

ubnt.su

Administrator
1 Июн 2012
1.635
52
60
Четыре черненьких чумазеньких чертёнка, чертите чёрными чернилами чертёж!!!

Автор
A

aesha

участник
26 Мар 2014
31
0
8

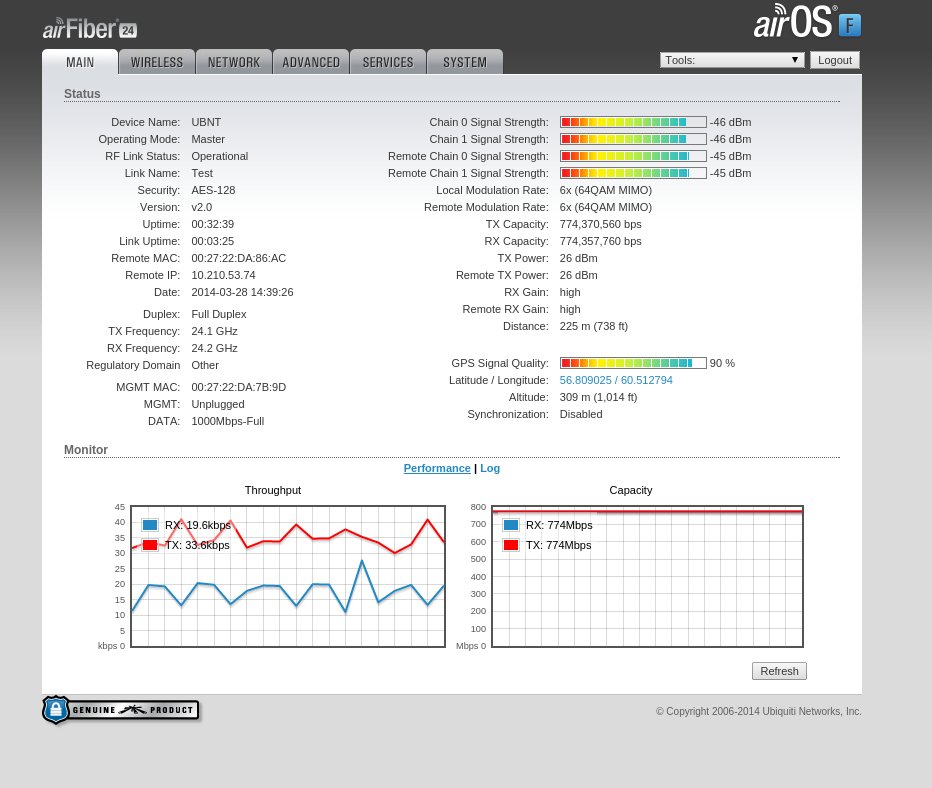

Проблема была не в настройках. Решили в качестве теста взять расстояние поменьше и вуаля:
Всем спасибо за помощь, будем использовать чертежи для более весомых расстояний.


gramoteous

участник
16 Июл 2014
108
0
18
видимо при установке на 2 км что то начинает мешать...прямая видимость точно есть?

Автор
A

aesha

участник
26 Мар 2014
31
0
8
Update:
Точки смогли навести, даже не прибегая к помощи графика. Навелись отлично. Все 4 шкалы: -59-60dBm при расстоянии 2км, максимальная скорость 774mbs. Подключились в гигабитные порты, линки поднялись на 1000full. Прошивка последняя. Точки отвечали, казалось бы всё отлично. Трафик между точками был не слишком большой, скорее тестовый.
Когда сегодня проверял линки- горят, но маков нет, с двух сторон в порту появились crc ошибки. Порты перезагружаешь- эффекта ноль, точки недоступны. Пару раз при перезагрузке порта с одной стороны точка попыталась ответить:
64 bytes from *.*.*.*: icmp_seq=117 ttl=62 time=10965 ms
64 bytes from *.*.*.*: icmp_seq=118 ttl=62 time=9959 ms
64 bytes from *.*.*.*: icmp_seq=119 ttl=62 time=8951 ms
64 bytes from *.*.*.*: icmp_seq=120 ttl=62 time=7943 ms
Точно такая же проблема была при линке, указанном выше. Там кабель был обычный, решили взять экранированный.
Вопрос- что это? Поисковый запрос "Crc AirFiber" Выдает такие результаты:
1) Прошивка.
2) Замена портов.
3) Экранированные кабели/заземление.

Первые два пункта исключаем. Пробовали всё. 3 пункт- коннектор специальный, кабель экранированный rexant. Быть может нужен особый усиленный экранированный кабель, как советуют что-то вроде этого:
http://www.wmd.ru/products/toughcable-carrier.html
http://www.wmd.ru/products/toughcable-pro.html


Может кто сталкивался с такой проблемой? Заранее спасибо за конструктивные ответы.


ubnt.su

Administrator
1 Июн 2012
1.635
52
60
У меня подобное было, когда украли оборудование...
Долго перегружал порты, пока не залез на крышу.

Постарайтесь узнать что было ночью. Учитывая, что один раз у вас уже была непонятка, второй раз это уже система.

Автор
A

aesha

участник
26 Мар 2014
31
0
8
У меня подобное было, когда украли оборудование...
Долго перегружал порты, пока не залез на крышу.

Постарайтесь узнать что было ночью. Учитывая, что один раз у вас уже была непонятка, второй раз это уже система.
Если это шутка, то не слишком удачная. Всё-таки пришел за помощью, признавая, что здесь в данном оборудовании разбираются больше, чем я.
При исключении прохождения трафика через точки их работоспособность восстанавливается. Ошибки расти перестают, точки становятся доступны. Может кто посоветует, при каких условиях линк работал- максимальная длина кабеля/вид заземления/категория кабеля? Потому что есть подозрения, что проблема именно в физике.

PS

После многочисленных проб и ошибок по настройке прохождения трафика, ошибки перестали расти, но линки до бриджей флаппятся, причем с двух сторон одновременно....
Да уж, пока airfiber темный лес, будем разбираться :)

Последнее редактирование:
Автор
A

aesha

участник
26 Мар 2014
31
0
8
Тема превращается в личный дневник, но вдруг кому поможет. Ошибки начинали расти после того, как точки ребутались. Причина ребутания точек- процессор не справлялся с мультикаст трафиком. Проблема решилась включением фильтра мультикаст трафика в настройках точек:) Всем спасибо.


Boogimannn

новичок
26 Июн 2014
263
1
0
Ангарск
Желательно продолжить вести "дневник", потому как с этим оборудование сталкивались ооочень немногие. И было бы полезно узнать, что может случится и как с этим борются...

Автор
A

aesha

участник
26 Мар 2014
31
0
8
Желательно продолжить вести "дневник", потому как с этим оборудование сталкивались ооочень немногие. И было бы полезно узнать, что может случится и как с этим борются...
Окей, попробуем. По мере возможности буду описывать возникающие проблемы. Airfiber будет использоваться в качестве резерва, поэтому не думаю, что проблем будет возникать слишком много. На данный момент при тестировании в один день такой резерв более чем устраивает)
После включения multicast-filtering-а ни одного ребута и crc в портах. Появилась ещё одна проблема, с пропаданием вещания некоторых каналов в ЧНН, но, быть может была переутилизация, поставим на мониторинг и посмотрим несколько дней.
