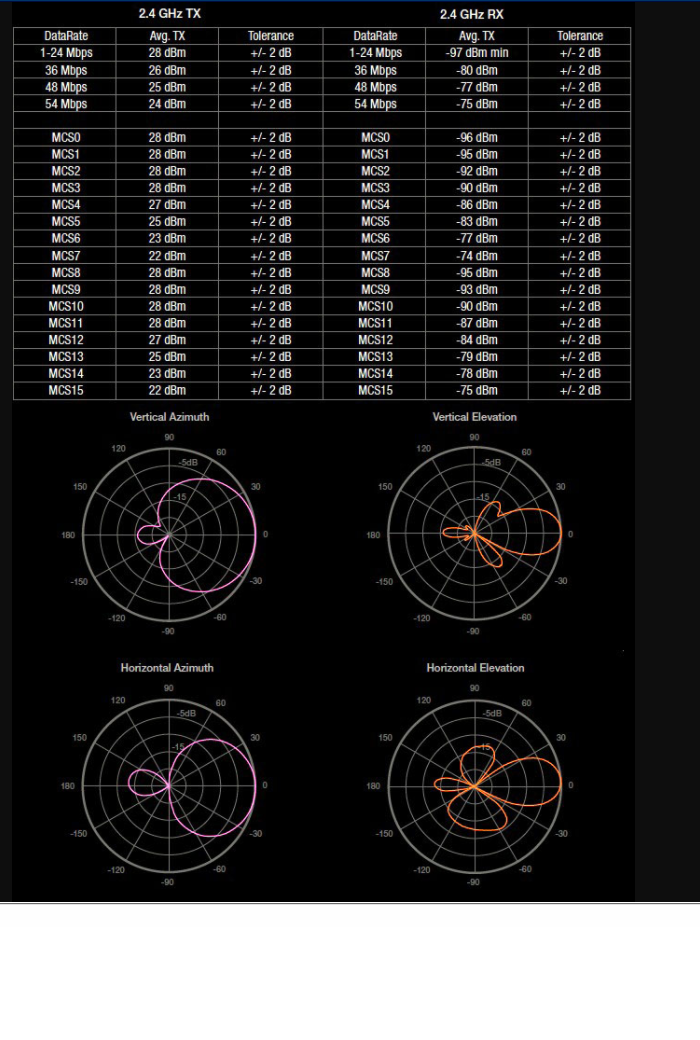

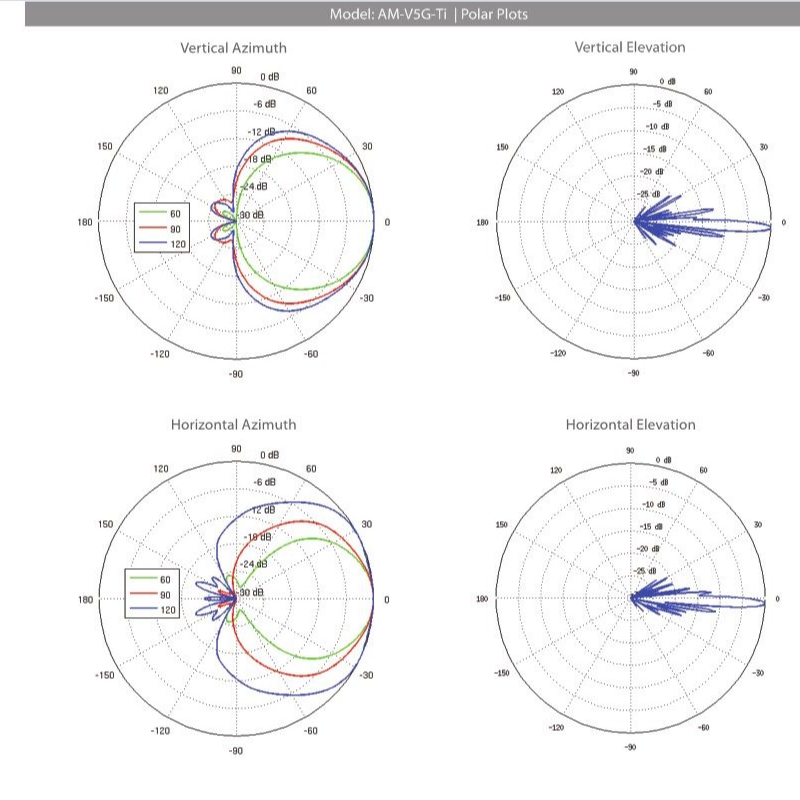

Два варианта диаграмм:
Nanostation M2

AM-V5G-Ti

Последнее редактирование:
Автор
fAntom

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.795
168
5.065
ubnt.su
Azimuth+Elevation - пространственная форма сигнала.


Автор
fAntom

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.795
168
5.065
ubnt.su
Поляризация, что вертикальная, что горизонтальная, показывается в проекцию на землю. Поэтому основной является диаграмма "Azimuth", а "Elevation" указывает на необходимую точность наклона антенны при настройке связи.

Автор
fAntom

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.795
168
5.065
ubnt.su
Схематически это выглядит так:

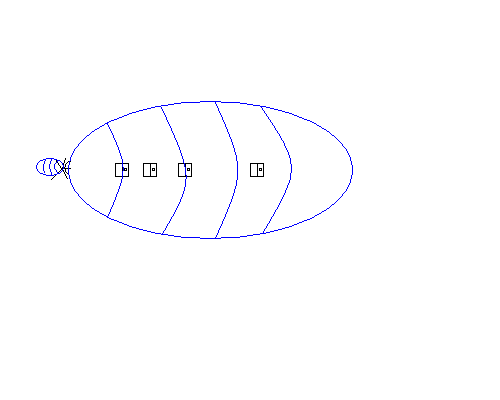

Рис .1 - Azimuth в проекции сверху вниз для диаграмм из первого поста (в данном случае одинакова для обоих типов поляризации и упрощенно для двух устройств).

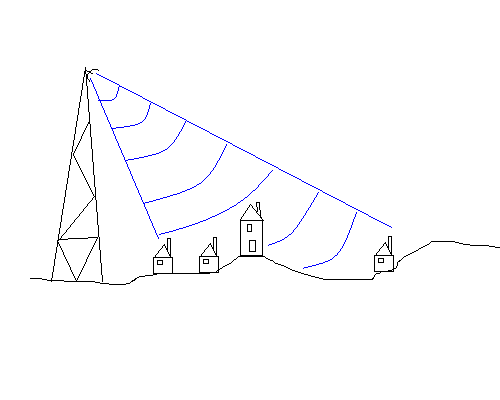

Рис. 2 - Elevation для nanostation.

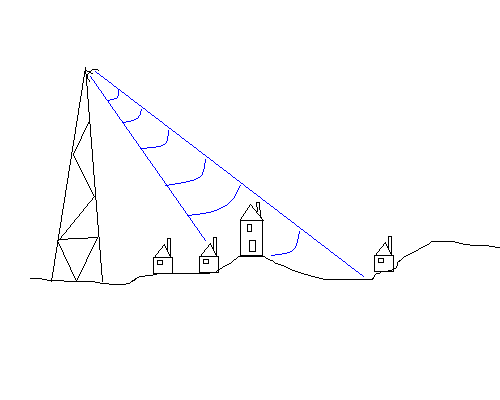

Рис. 3 - Elevation для AM5-V5G-Ti.
