From Ubiquiti UniFi AP AC Pro E to lan port switch

areal

новичок
12 Окт 2018
17
0
3
27
Здравствуйте!
Подскажите, пожалуйста, возможно ли такая схема:
Имеется точка доступа Ubiquiti UniFi AP AC Pro E.

Можно ли от неё прокинуть кабель через LAN порт в домашний маршрутизатор, чтобы тот раздавал wi-fi сеть?
Или например в switch, чтобы можно было подключить больше устройств по кабелю.

Если да, то какие необходимые настройки нужно произвести?


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
Secondary port работает в режиме Bridge и НЕ имеет на нем питания (исключение: https://inwall.ubnt.com/).
Можно подключить любое устройство. Если нужно подключить например еще тарелку Unifi, то между Secondary port и новой тарелкой должен быть блок PoE.

Ответ от разработчиков:
https://help.ubnt.com/hc/en-us/articles/204959454-UniFi-How-do-secondary-Ethernet-ports-work-on-UAPs-

Последнее редактирование:
Автор
A

areal

новичок
12 Окт 2018
17
0
3
27
Спасибо за подробный ответ!

1.Подскажите, пожалуйста, как сделать так, чтобы эта точка доступа имела другой IP, но при этом оставалась в режиме "бесшовности".
Сейчас все точки доступа в одной сети находятся.
Просто если я подключу по кабелю к точке доступа , то попаду в Lan сеть, так как точки доступа работают в режиме bridge. А точка доступа находятся в той Lan сети откуда доступен Unifi USG и другое оборудование, что не есть безопасно.

Как мне в таком случае изолировать сеть?

2. Подскажите, пожалуйста, можно ли отключать secondary LAN порт, чтобы он был неактивные, если да, то в каких настрйоках это делается?

Автор
A

areal

новичок
12 Окт 2018
17
0
3
27
Кто-нибудь сможет подсказать?


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.819
168
5.065
ubnt.su

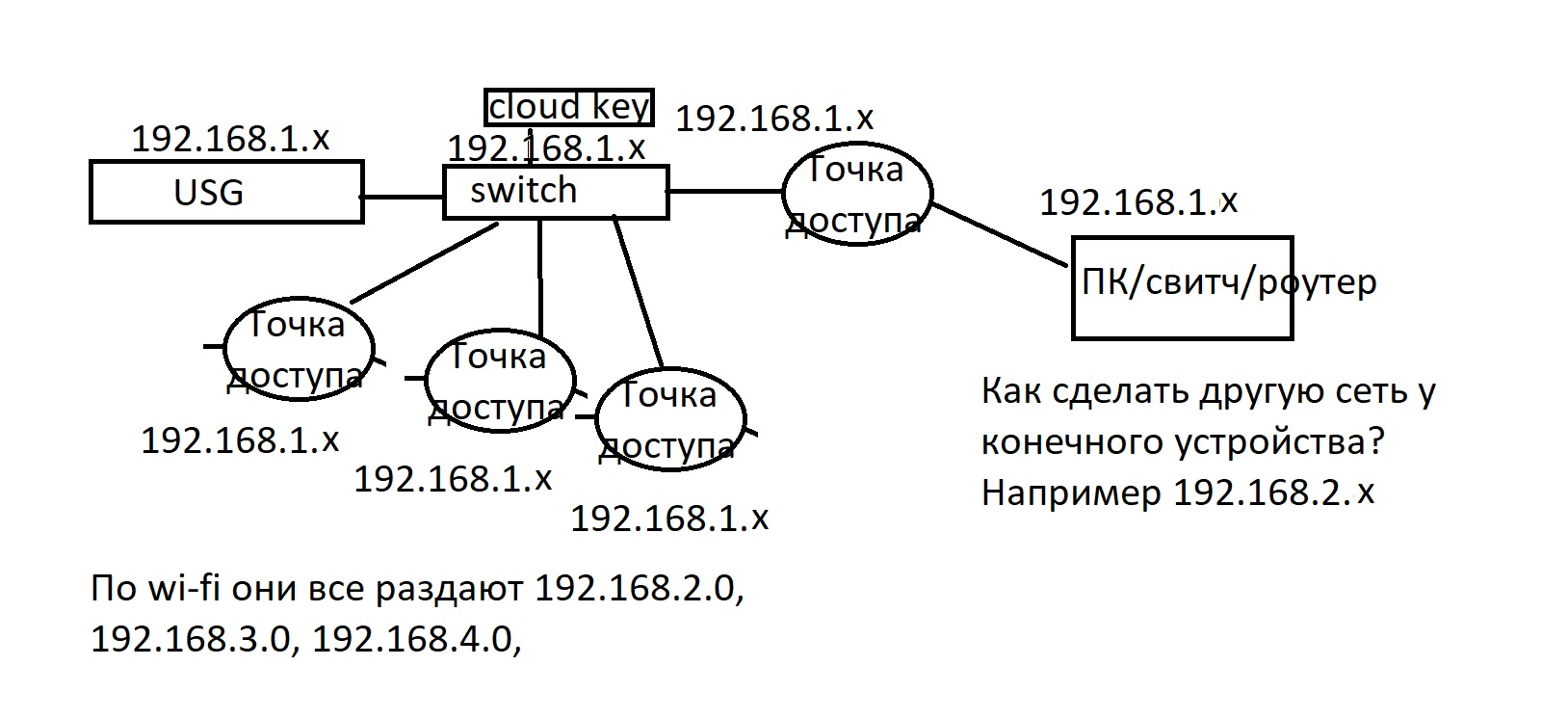

Будьте добры нарисуйте хотя бы примерную схему.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.819
168
5.065
ubnt.su
Попробуйте поэкспериментировать с настройками VLAN.


Linear

участник
24 Сен 2018
21
1
5
38
как сделать быстро:
unifi key: Settings->Netwotks "+Create new Network"

выбираем
1.) Corporate
2.) LAN 1 (ну или, если у нас еще какой-то LAN есть - тогда его)
3.) VLAN - это поле будет пустое, хотя это не правильно, необходимо его на самом то деле заполнить, создать вланъ.
4.) Gateway в Вашем случае 192.168.2.1
5.)... тут что-нить пишем, название какое-нибудь
6.) на Ваше усмотрение, можно галку не ставить
7.) выбираем галку DHCP Server
8.) DHCP Range - адреса которые будем раздавать "наружу лучше если наши железяки в диапазон не попадут (т.е. тарелка будет 192.168.2.57 для примера, а рейнж будет 100-200, т.е. тарелка в диапазон не попадет, так надо для фена шуя ) )
9.) Авто
10.) можно оставить
11.) авто
12.) не трогаем
13.) СТАВИМ ГАЛКУ, этеншн, без галки никак!!! и вписываем в первое поле 192.168.2.1 остальные поля пустые
13.а) В нашей существующей сети, эту галку поставить и вписать ЕЕ DHCP (192.168.1.1 видимо)
далее жмем "сохранить" вот. Но, без ВЛАНов это хулиганство и путь к беде, так что потом надо будет рассовать по влан все это дело. тарелку из меню "девайс" надо сконфигурить, написать руками IP-шник из 2 сетки (а можно и из 1), разрешить ей раздавать нужные влан и не разрешать не нужные.


в разделе Wriles Networks на самом верху WLAN Group дмем + (плюс)
тут если надо бесшовный интернет - галку ставить на Zero-Handoff
тык в адвансед, там если надо копировать другие влан - копируем (галка "дупликате Вланс фром и далее по тексту)
тык PMF опционал (если не робит - то не будет ничего а если робит - феня шуев будет доволен)



далее выбираем нашу свежесозданную группу и создаем в ней ВланЬ (Create new wireless network)

пишем название которое будут видеть люди, галку "энейбл", чтоб заработала)
секурити если не знаешь что выбрать - ставим WPA Personal и придумываем парольчик
дальше адвансед
галку на блок лан ту влан мультикаст...
юзе влан - когда сделаем влан - вписать )
фаст руминг - пусть будет (хотя бесшовный роуминг вроде включен но хз как он на самом деле работает)

WPA2 only

сохранить.


тык девайсес, выбираем девайс
тык конфиг (справа)
там выбираем всем точкам, которые в группе с галкой Zero-Handoff одинаковый канал (в разделе Радиос) (звезды говорят, что иначе не взлетает хендоф)
тык QUEUE Changes
потом ниже "аплай" (типа применить)

далее тыкаем в WLANS там список вланей (и нужные и не нужные влани тут есть).
на каждую влань тыкаем карандашик, далее, если нужна то галки енейбл ставим, если не нужна - то снимаем).

сейв->QUEUE Changes->аплай

проверить, скорей всего заработает...


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
228
75
wifi-sms.com
как сделать быстро:
unifi key: Settings->Netwotks "+Create new Network"

выбираем
1.) Corporate
2.) LAN 1 (ну или, если у нас еще какой-то LAN есть - тогда его)
3.) VLAN - это поле будет пустое, хотя это не правильно, необходимо его на самом то деле заполнить, создать вланъ.
4.) Gateway в Вашем случае 192.168.2.1
5.)... тут что-нить пишем, название какое-нибудь
6.) на Ваше усмотрение, можно галку не ставить
7.) выбираем галку DHCP Server
8.) DHCP Range - адреса которые будем раздавать "наружу лучше если наши железяки в диапазон не попадут (т.е. тарелка будет 192.168.2.57 для примера, а рейнж будет 100-200, т.е. тарелка в диапазон не попадет, так надо для фена шуя ) )
9.) Авто
10.) можно оставить
11.) авто
12.) не трогаем
13.) СТАВИМ ГАЛКУ, этеншн, без галки никак!!! и вписываем в первое поле 192.168.2.1 остальные поля пустые
13.а) В нашей существующей сети, эту галку поставить и вписать ЕЕ DHCP (192.168.1.1 видимо)
далее жмем "сохранить" вот. Но, без ВЛАНов это хулиганство и путь к беде, так что потом надо будет рассовать по влан все это дело. тарелку из меню "девайс" надо сконфигурить, написать руками IP-шник из 2 сетки (а можно и из 1), разрешить ей раздавать нужные влан и не разрешать не нужные.


в разделе Wriles Networks на самом верху WLAN Group дмем + (плюс)
тут если надо бесшовный интернет - галку ставить на Zero-Handoff
тык в адвансед, там если надо копировать другие влан - копируем (галка "дупликате Вланс фром и далее по тексту)
тык PMF опционал (если не робит - то не будет ничего а если робит - феня шуев будет доволен)



далее выбираем нашу свежесозданную группу и создаем в ней ВланЬ (Create new wireless network)

пишем название которое будут видеть люди, галку "энейбл", чтоб заработала)
секурити если не знаешь что выбрать - ставим WPA Personal и придумываем парольчик
дальше адвансед
галку на блок лан ту влан мультикаст...
юзе влан - когда сделаем влан - вписать )
фаст руминг - пусть будет (хотя бесшовный роуминг вроде включен но хз как он на самом деле работает)

WPA2 only

сохранить.


тык девайсес, выбираем девайс
тык конфиг (справа)
там выбираем всем точкам, которые в группе с галкой Zero-Handoff одинаковый канал (в разделе Радиос) (звезды говорят, что иначе не взлетает хендоф)
тык QUEUE Changes
потом ниже "аплай" (типа применить)

далее тыкаем в WLANS там список вланей (и нужные и не нужные влани тут есть).
на каждую влань тыкаем карандашик, далее, если нужна то галки енейбл ставим, если не нужна - то снимаем).

сейв->QUEUE Changes->аплай

проверить, скорей всего заработает...
Если у человека нет USG роутера, то данная стена текста не работает.


Linear

участник
24 Сен 2018
21
1
5
38
эм, да.. я на этот момент как то не обратил внимание..
