Мост на PowerBridge M5

Cramac

участник
23 Сен 2013
28
1
5
Всем привет.
Есть мост, на данных железках.
При трафике в 40мбит начинаются затыки.
Сколько реально из них можно выжать?


Сейчас показания с нее такие:

Horizontal / Vertical:-79 / -78 dBm
Noise Floor:-92 dBm
Transmit CCQ:96 %
TX/RX Rate:120 Mbps / 108 Mbps

Channel Width:40 MHz (Upper)
Distance:5.7 miles (9.2 km)


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Показания плохие, нужно перейти в 20мгц ширину канала для начала. Попробовать лучше откорректировать направленность антенн. И не все показатели видно, типа мощность, аирмакс и др. Какая видимость. ничего не мешает? Кстати качество нормальное. наверное что то перекрывает зону френеля или плохо навели антенны.

Автор
C

Cramac

участник
23 Сен 2013
28
1
5

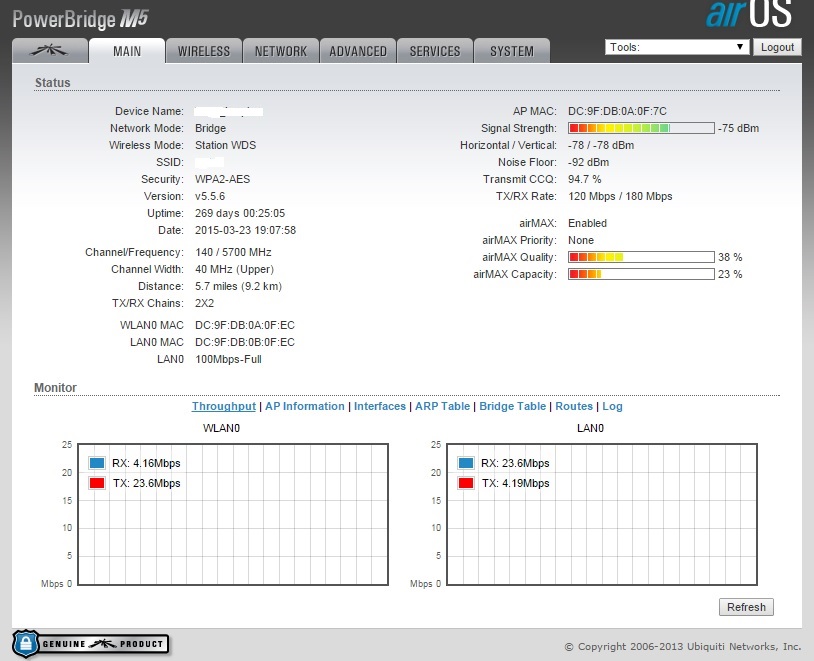

вот скрин с точки

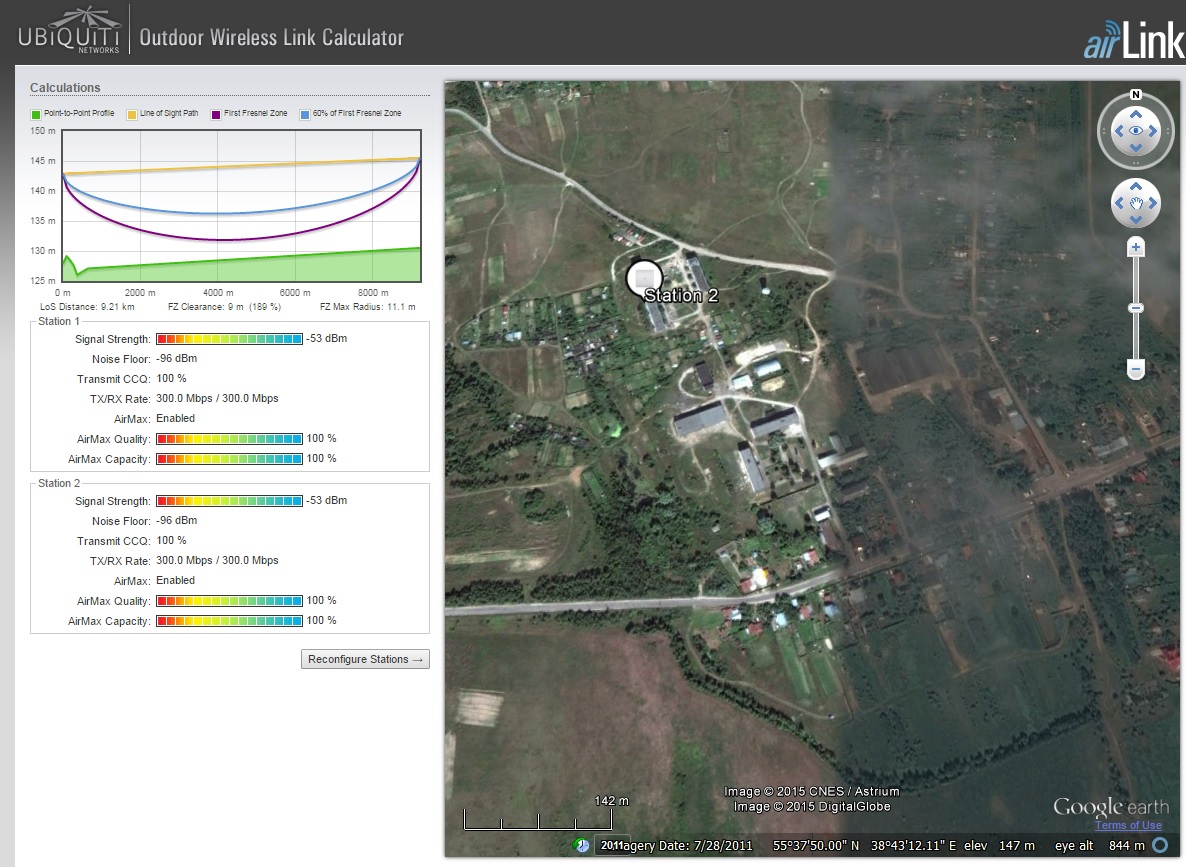

вот что предлагает теория

но что то такого добится никак не получается

с 1 стороны висит на 5 этажном доме + мачта метров 6 смотрит перпендикулярно почти дому, вторая точка висит на 9 этажном доме на будке лифтовой и смотрит почти параллельно дому.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Убери ширину канала 40мгц и поставь 20мгц, и реально нужно антенны наводить лучше. Вы как наводили? Просто все лампочки загорелись и ладно? Делается по другому, максимум добиваются лучшего сигнала, а потом еще мощность нужно уменьшать до нормальной работы. Можно отключить шифрование, выставить вручную дистанцию с запасом 10-30%, установить в ручную модуляцию. говорят что бета прошивка улучшает производительность и работу радио. Могу скинуть ее пере прошьете. Какая мощность выставлена на антеннах? Максимальная 23? если 23, то так нельзя они создают фон себе и другим сильно, 23 это образцовые цифры, хотя некоторые думают что образец это идеал, ну про них уже будет потом другая история)))))

Последнее редактирование:

dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Фото видимости покажите от антенны, может что то мешает. если ни чего не мешает , то они просто на просто криво друг на друга смотрят. Добиться реально всего, только нужно этого захотеть.

Автор
C

Cramac

участник
23 Сен 2013
28
1
5
фото с места не могу показать, нет :(
Мощность стоит на максимуме, 27.
между точками лес,настраивали по принципу, повесили базу в сторону второй точки, повесили вторую точку и крутили до наилучшего сигнала.
с второй точки видны трубы завода первой, но крыш домов не видно.

убрав мощь до 23 с двух сторон и ширину до 20, получил

Signal Strength:

-76 dBm
Horizontal / Vertical:-79 / -78 dBm
Noise Floor:-92 dBm
Transmit CCQ:94.3 %
TX/RX Rate:26 Mbps / 26 Mbps

Последнее редактирование:

dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
т.е у вас точка нанобридж м5 400, а АП у вас уже рокет м5 или так же нанобридж м5? А как там выше деревьев идет сигнал? Или по макушкам?


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
А ну это мощные железки, до 20км делают линки на них. не на все вопросы отвечаете. не могу одно и тоже спрашивать по несколько раз...

Автор
C

Cramac

участник
23 Сен 2013
28
1
5
от точек до леса с обеих сторон почти по 2 км, сам лес это островок в 3 км в поперечнике.
пробовали на 5 этажке поднимать на мачте еще на 6 метров, уровни те же


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Вот мне не понятно одного, вы повесили одну точку, в хз в каком направлении. а там почти 10 км на глаp я хз может получиться может нет, а потом поехали вешать вторую и юстировать. Ну прикол в том что могло так получиться что надо потом еще раз первую юстировать это первое. Второе по частотам ходили другим. может там провайдер какой ниб сидит или это ваша частота и она пустая? и какая вам нужна скорость? В третьих уменьшайте на обеих точках мощность до 18-20 хотяб. на время могу предложить вам зайти в Адвансед и установить Aggregation: 8 и Frames 8000 и еще прошить на новоую прошивку, делается все на обоих железках.
прошивка. вам нужна серия XM : 5.6бета9CT - http://rghost.ru/7zRmWLYx7

Последнее редактирование:
Автор
C

Cramac

участник
23 Сен 2013
28
1
5
на 20 мгц
прыгает
Horizontal / Vertical:-76 / -76 dBm
Noise Floor:-91 dBm
Transmit
CCQ:98.2 %
TX/RX Rate:78 Mbps / 52 Mbps

то

TX/RX Rate:6.5 Mbps / 39 Mbps


есть у меня второй мост на рокетах М5

в соседний поселок мимо этого леста, так же с 9 этажки, так там стабильно
Chain 0 / Chain 1:-65 / -67 dBm
Noise Floor:-90 dBm
Transmit CCQ:98.9 %
TX/RX Rate:117 Mbps / 117 Mbps

правда он и на 1.5 км ближе...

Последнее редактирование:

dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Насколько я понял у повербриджа антенна еще уже чем у бриджа даже на 1градус и типа она собирает меньше шумов из за формы панельной. Ну тут либо первую надо пробовать крутить, либо частоту менять, либо перемещать в лево или право, какие то трубы там говорите....

Автор
C

Cramac

участник
23 Сен 2013
28
1
5
попробую завтра залезь на первую точку, сделать фото.

Трубы завода далеко в стороне, от первой точки


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Есть расчет зоны френеля . можно ширину узнать этой зоны и понять мешает или нет труба. Хотя на 5ггц не думаю что такая широкая она будет что задевает все подряд.


nano

участник
11 Авг 2014
131
7
20
Волгодонск
Ну немного своим опытом поделюсь. Получили коннект, между тарелками, устроили им юстировку (до идеала доводить на этом этапе сигнал не надо). Далее, ширину можете оставить 40MHz. Тут уже важную роль будет играть частота. Вот ею и начинайте баловаться, в начале с шагом в 10-20MHz а когда найдете что то более менее подходящее, уже в 5MHz. Советую так же включить AirMax он более точно даст представление о том что происходит с линком (так как Transmit CCQ может быть и 99.9 %, но вот airMAX Quality и airMAX Capacity будут шататься в районе 10-20%) после того как уже найдете нужную частоту, проведите еще раз юстировку антенн и добейтесь максимального сигнала и качества передачи и приёма данных. После всего этого можете скорость в линке урезать до нужной вам при помощи MCS во вкладке Wireless на обоих тарелках, это даст вам более стабильный сигнал от обоих тарелок. Можете заглянуть ко мне и увидеть как работает линк на 30+км на NanoBeam M5-400 http://www.ubnt.su/forum/showthread.php?3142-%D0%9F%D0%BE%D0%BC%D0%BE%D0%B3%D0%B8%D1%82%D0%B5-%D0%BE%D0%BF%D1%80%D0%B5%D0%B4%D0%B5%D0%BB%D0%B8%D1%82%D1%81%D1%8F-%D1%81-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D1%8B%D0%BC-%D0%B2%D1%8B%D0%B1%D0%BE%D1%80%D0%BE%D0%BC-%D1%83%D0%B3%D0%BB%D0%B0-%D0%B4%D0%BB%D1%8F-Nanobeam-M5-400

Автор
C

Cramac

участник
23 Сен 2013
28
1
5
с доступом пока не получается, про аирмакс:

airMAX Quality:

61 %
airMAX Capacity:

41 %

Автор
C

Cramac

участник
23 Сен 2013
28
1
5
вот побывал на ближайшей стороне моста, вот фото- https://yadi.sk/d/Rjrugq1Lfqymr
по всем прикидам смотрит в нужную сторону (смотрю относительно прямой на яндекс картах)
завтра попробую вторую сторону сфоткать.
