Настройка litebeam m5-23

MrDiamond

новичок
20 Окт 2015
28
0
3

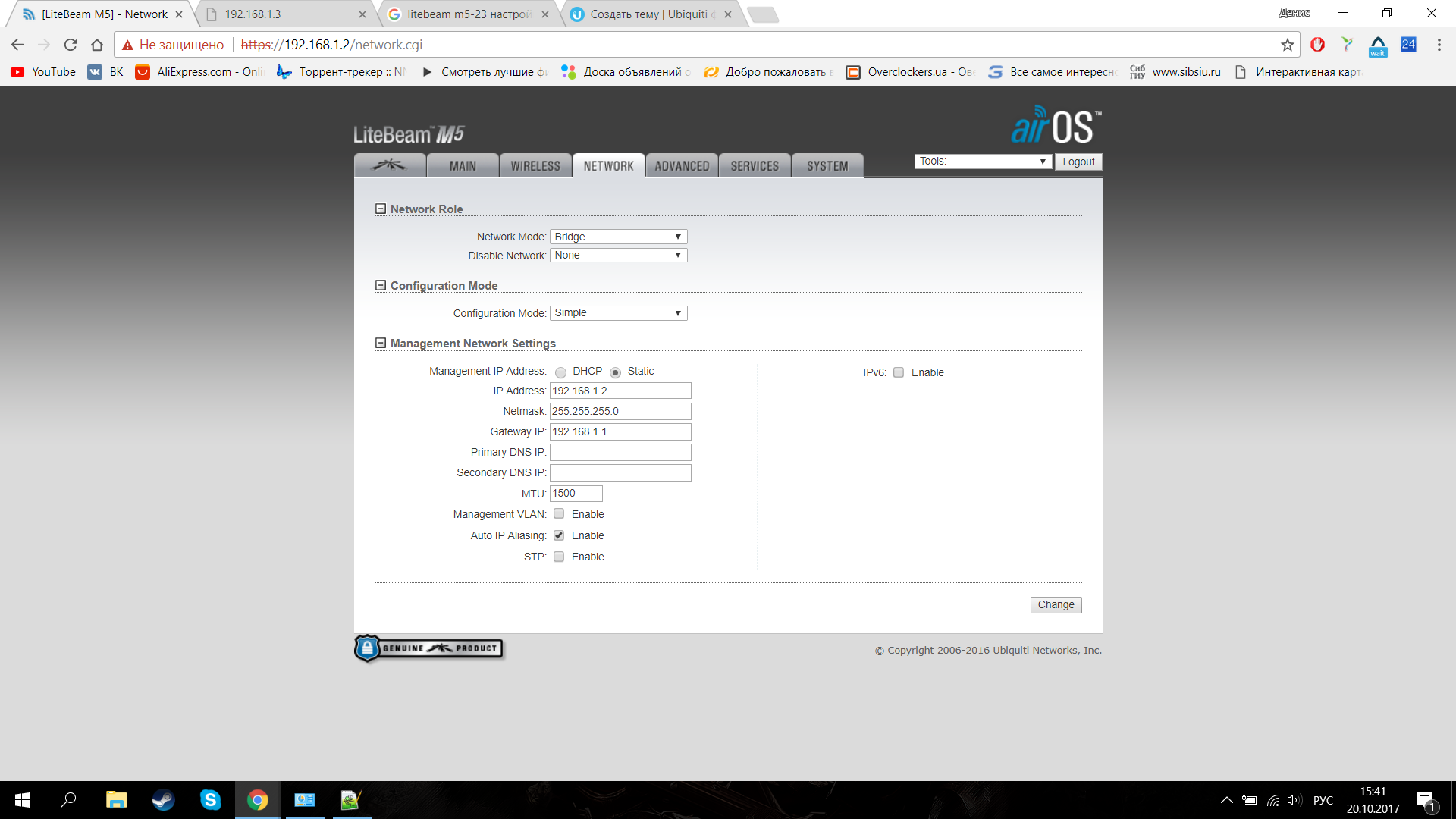

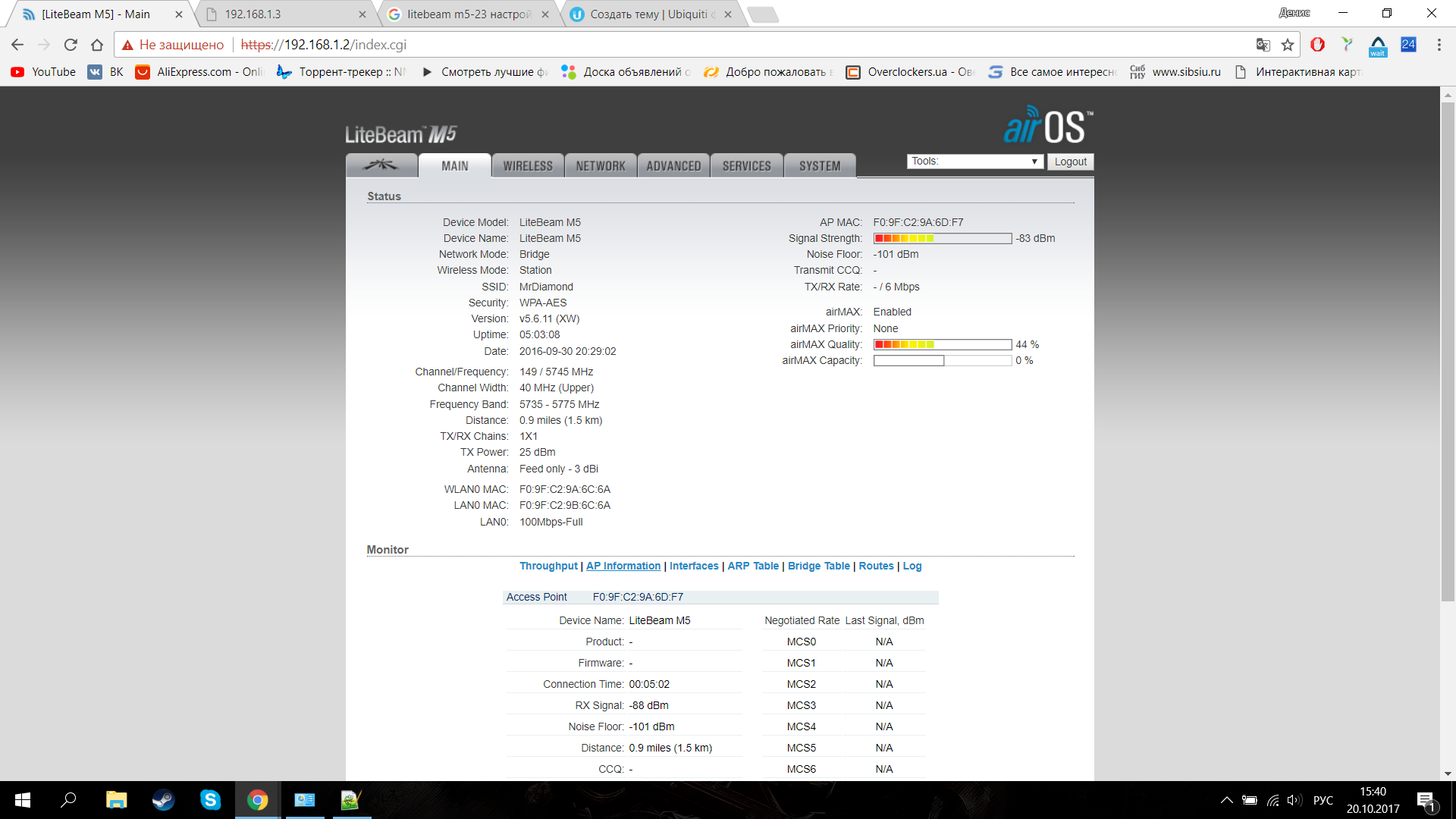

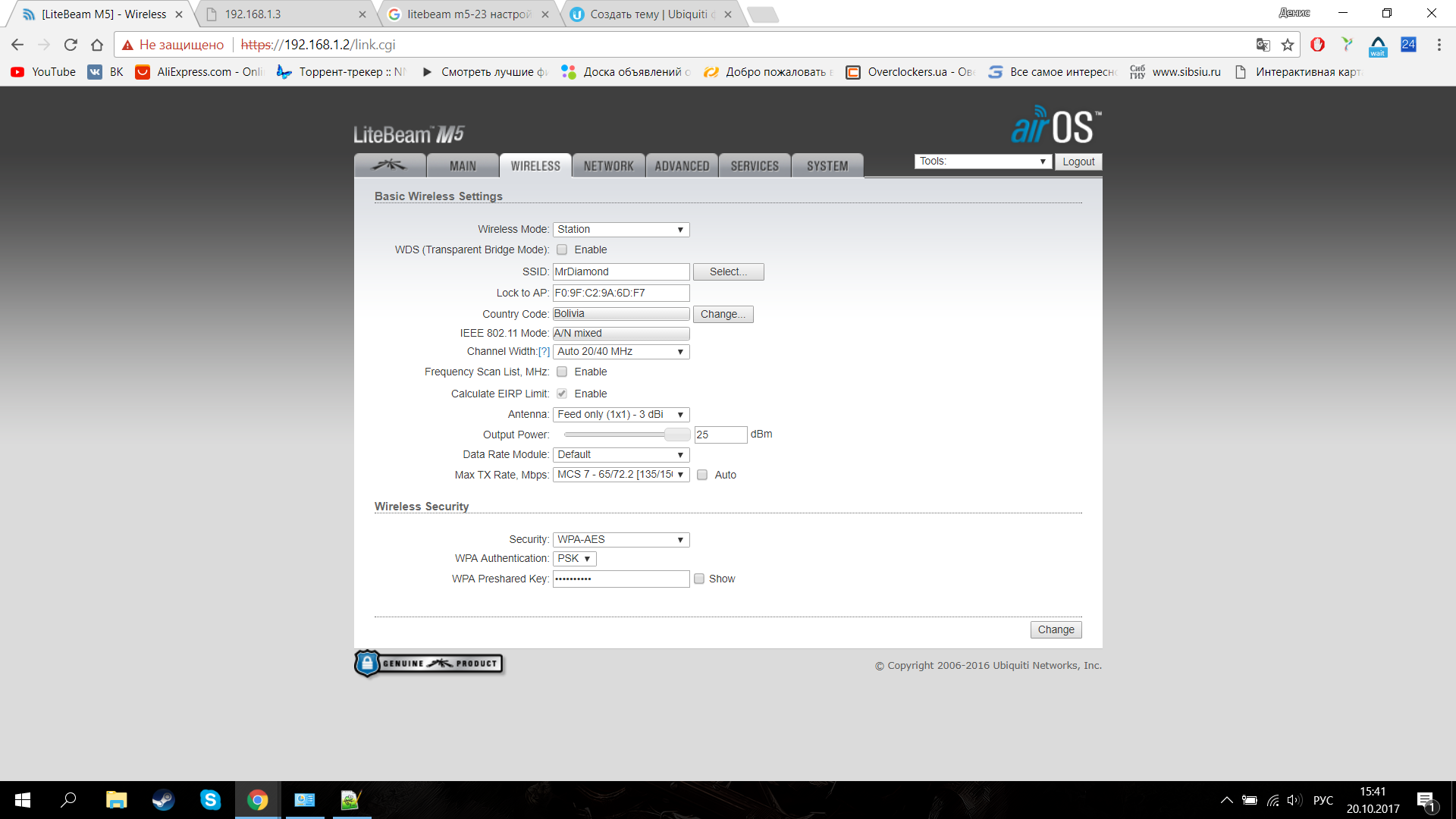

Всем привет. Такая проблема возникла. Дома настроил точки в режиме моста. После установил одну дома, другую на крыше многоэтажки. Антенны друг друга видят, соединение между ними есть, но почему то данные не идут.





Вложения

dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
227
75
wifi-sms.com

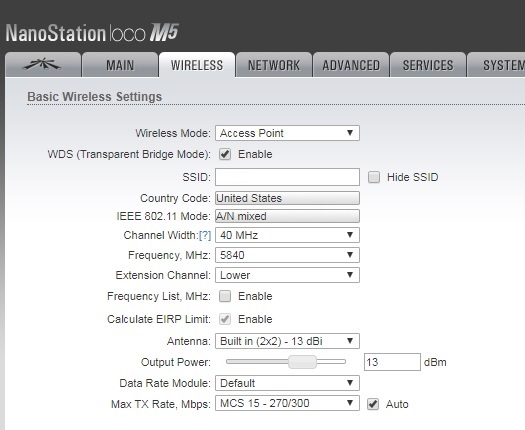

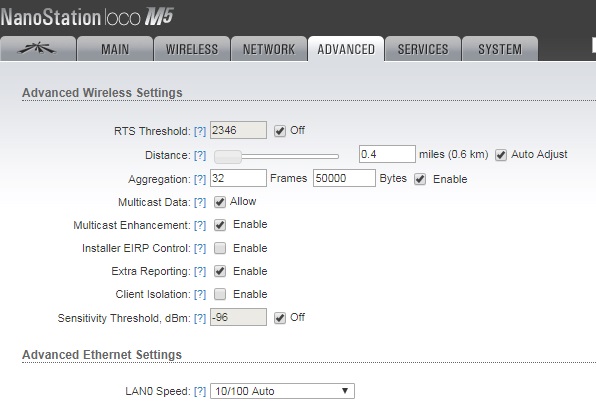

Не полные данные. Сессию кто именно поднимает? Роутер у вас дома или "тарелка" на крыше многоэтажки? Вкладка "Advanced"
Исправить:
1) Поставить везде галочку на "WDS";
2) Max TX rate - поставить галочку "Auto"
3) Обновить прошивки до самых последних.

Автор
M

MrDiamond

новичок
20 Окт 2015
28
0
3
Не полные данные. Сессию кто именно поднимает? Роутер у вас дома или "тарелка" на крыше многоэтажки? Вкладка "Advanced"
Исправить:
1) Поставить везде галочку на "WDS";
2) Max TX rate - поставить галочку "Auto"
3) Обновить прошивки до самых последних.
Дело в том что пока антенны были дома все прекрасно раюотало, но после подключения возникли проблемы

Автор
M

MrDiamond

новичок
20 Окт 2015
28
0
3

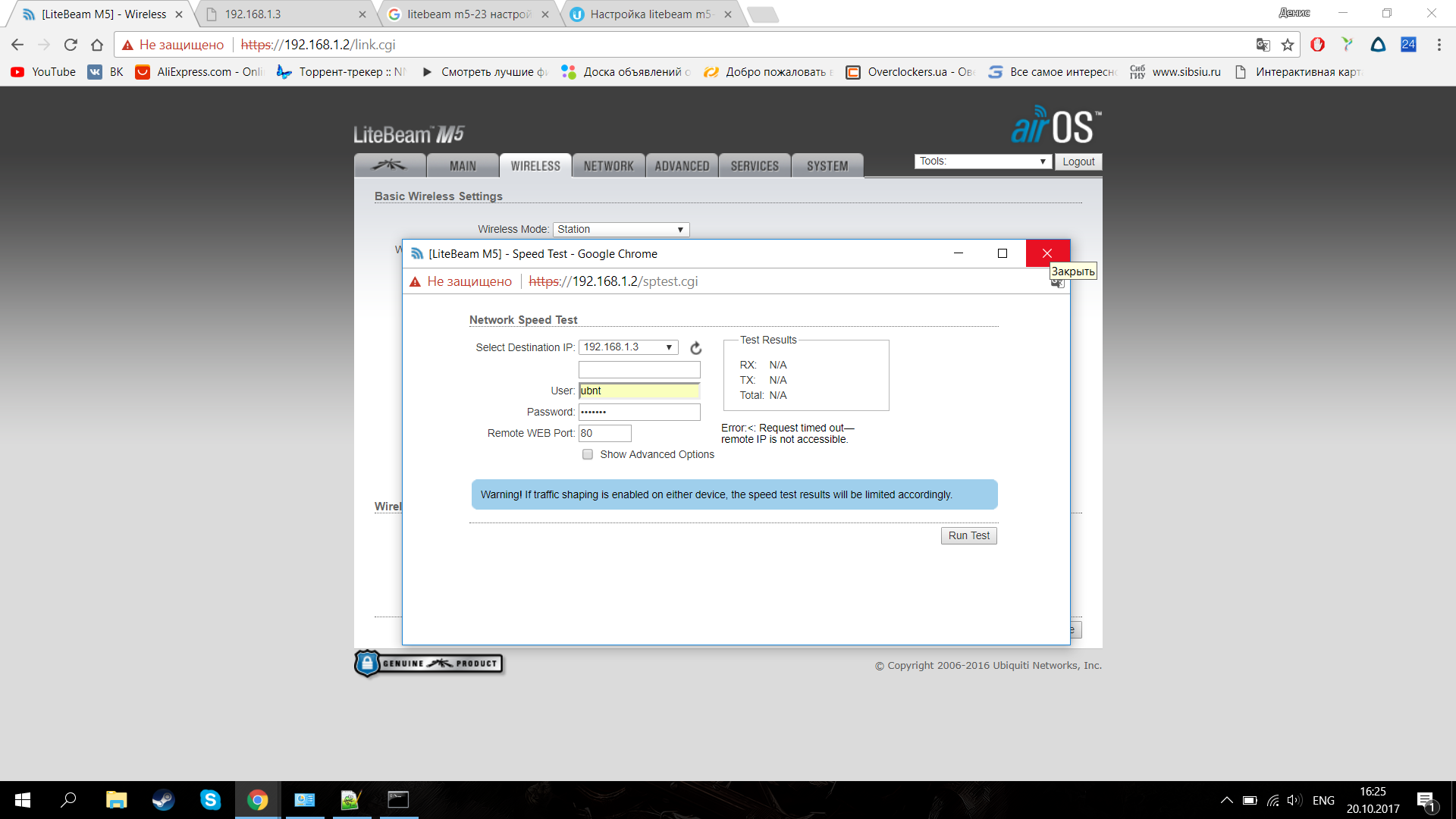

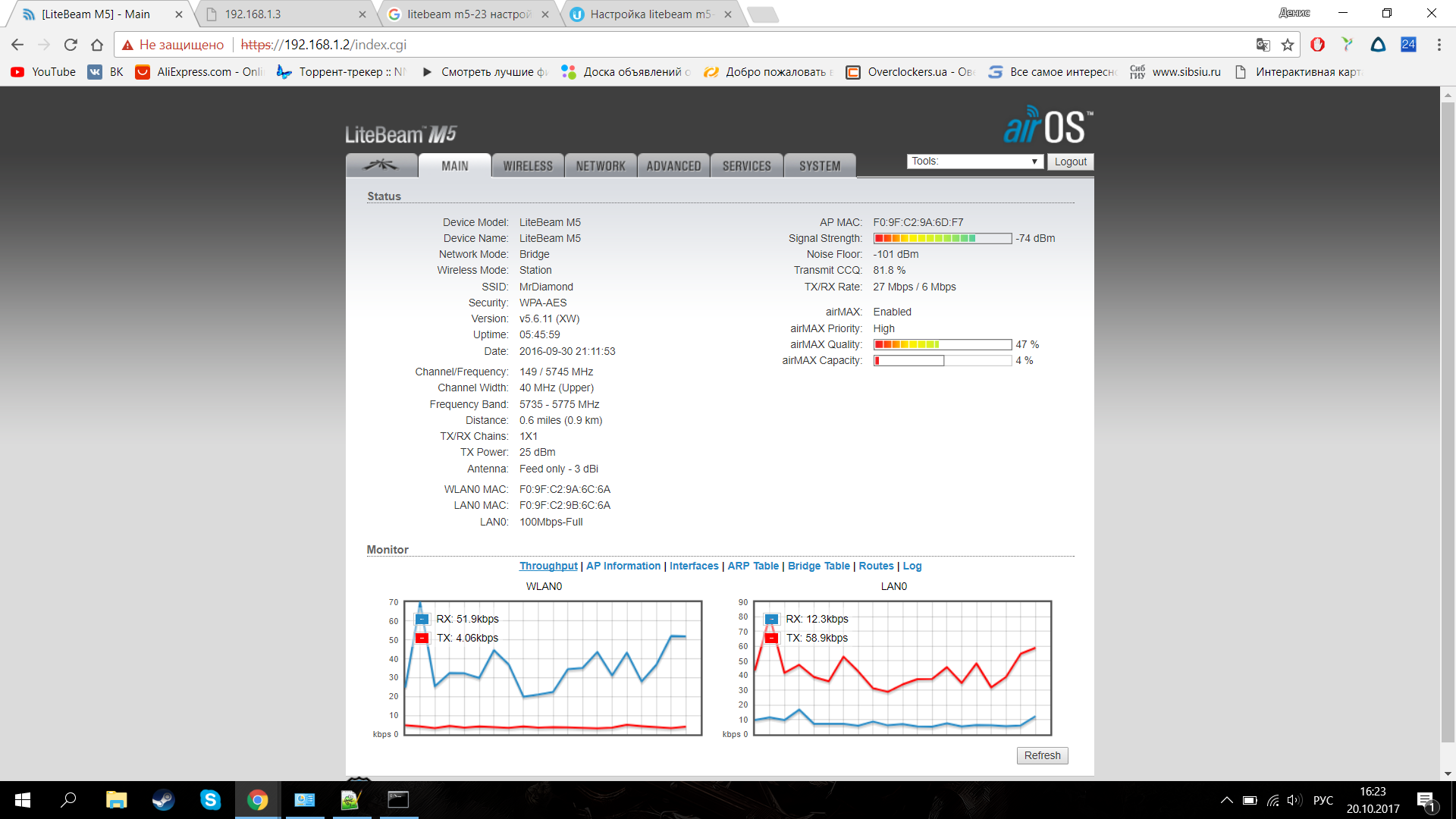

Окей, что то изменилось. Но не пингуюттся и спидтест не идет

Автор
M

MrDiamond

новичок
20 Окт 2015
28
0
3
Во вторую антенну вообще не могу попасть


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
227
75
wifi-sms.com
Вы так и не написали, что именно поднимает сессию, антенна на крыше или ваш роутер?
Если сессию (интернет) поднимает ваш роутер, то измените на обеих антеннах все, что написал выше + "Antena - feed only 3" - поменяйте значение.
Если сессию поднимает ваша антенна на многоэтажке, то нужны другие настройки.
Нет полных данных - нет конкретного ответа.
И еще: антенны должны быть в прямой видимости. Не должно быть никаких препятствий между ними.

Автор
M

MrDiamond

новичок
20 Окт 2015
28
0
3
Кто нибудь знает какой градус у антенны?


start

эксперт
21 Сен 2014
759
122
45
Страну в настройках надо поменять чтобы мощность добавить.


dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
227
75
wifi-sms.com
airmax ом вообще стоит пользоваться?
Country code на обеих тарелках смените на United States - мощность автоматически прибавится. Выключите AirMax.
Такое ощущение: или между ними "препятствия" или вы где-то еще накосячили.

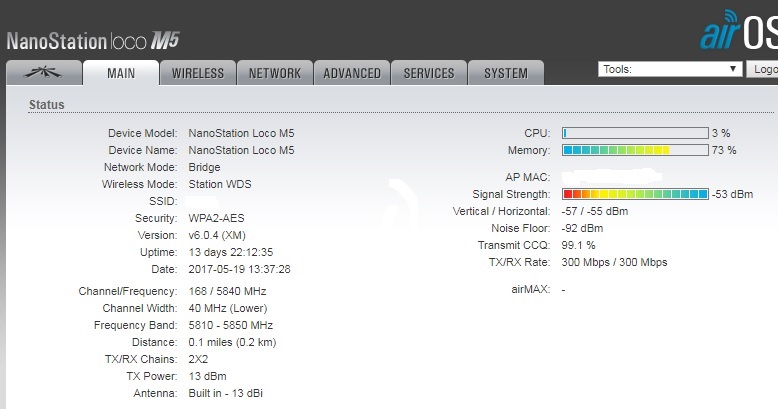

250-300 метров:


Последнее редактирование:

dimacbz

WiFi-SMS.com
16 Июн 2014
1.435
227
75
wifi-sms.com
Выкладываю настройки свои тарелок. Оборудование: POWERBEAM 5AC 400 - 2шт. Mikrotik 750Gr3. Авторизация у провайдера поднимает первая тарелка через PPPoE. Статический ip. Тарелки и роутер видны через интернет. MAC у провайдера "светится" только 1-ой тарелки. Поехали:
1) IP 1-ой тарелки 192.168.99.10
2-ой 192.168.99.20
Роутера в DMZ 192.168.99.100

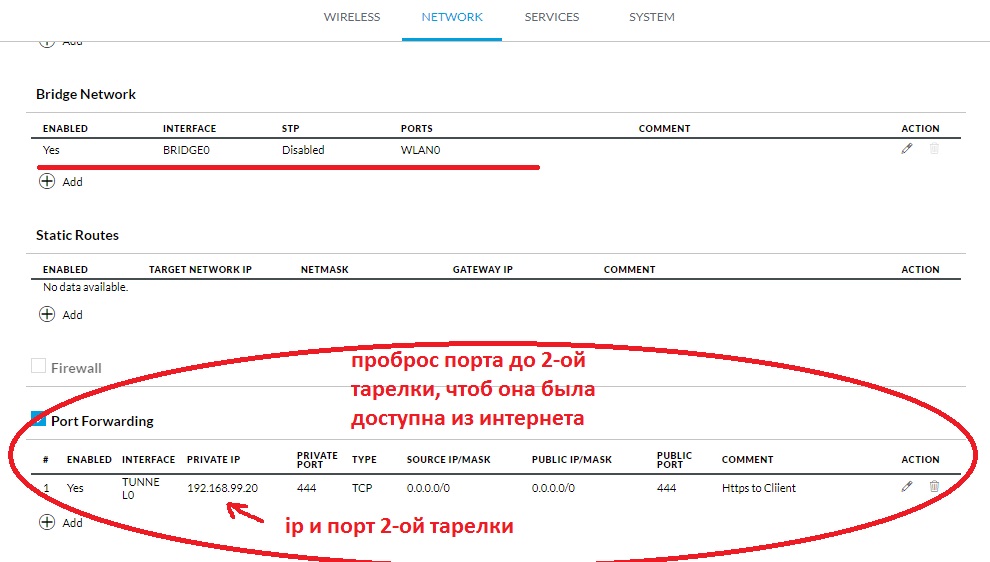

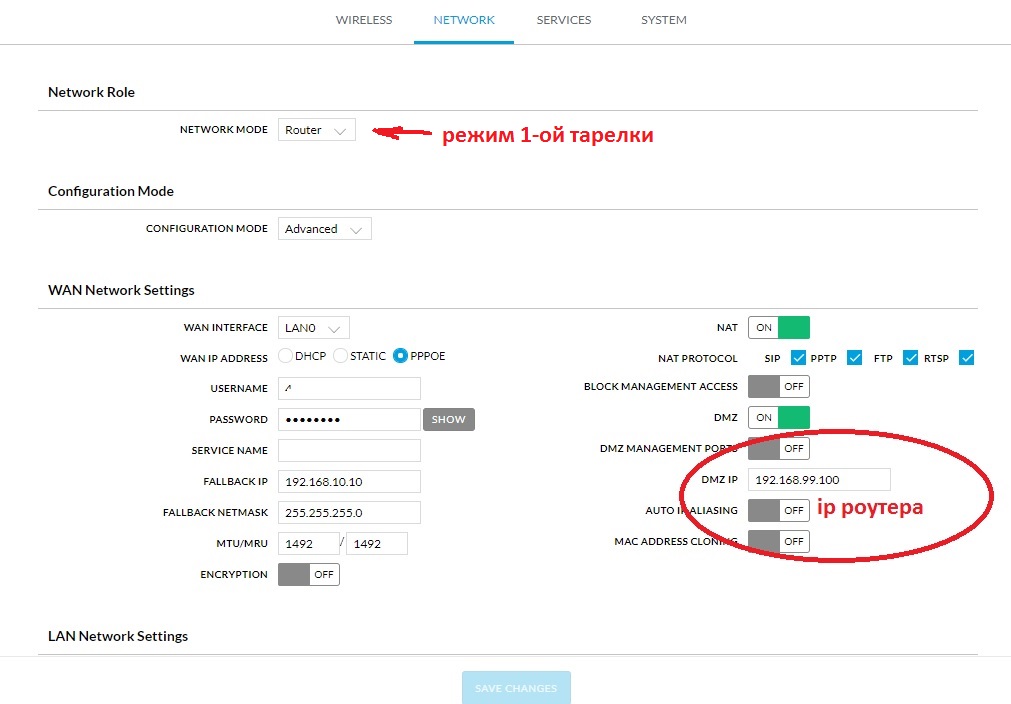

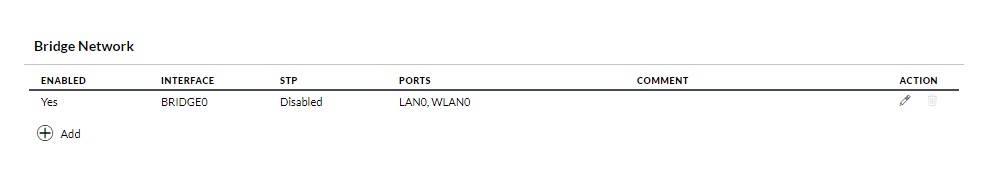

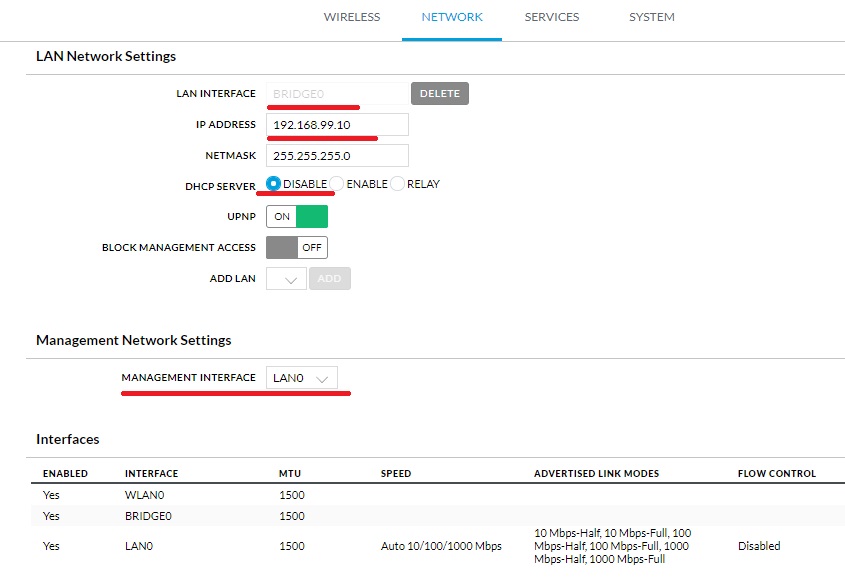

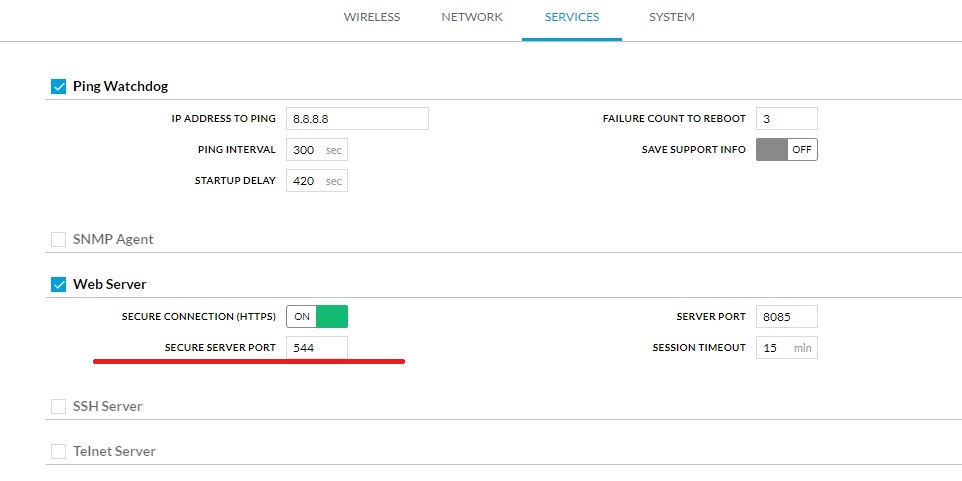

2) Скриншоты настроек 1-ой тарелки, которая поднимает PPPoE с DMZ роутера 192.168.99.100 + проброс порта на 2-ую тарелку, чтоб она была доступна с интернета. Сразу скажу: меняйте стандартный порт у 1-ой тарелки 443 например на 544, а 2-ой на 444.

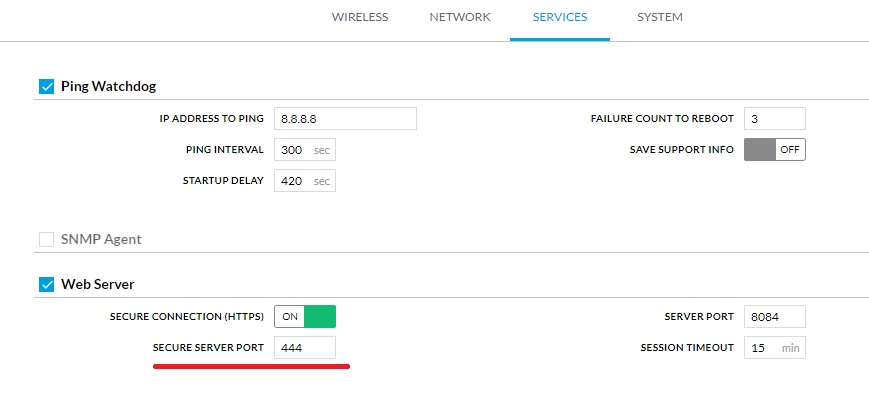

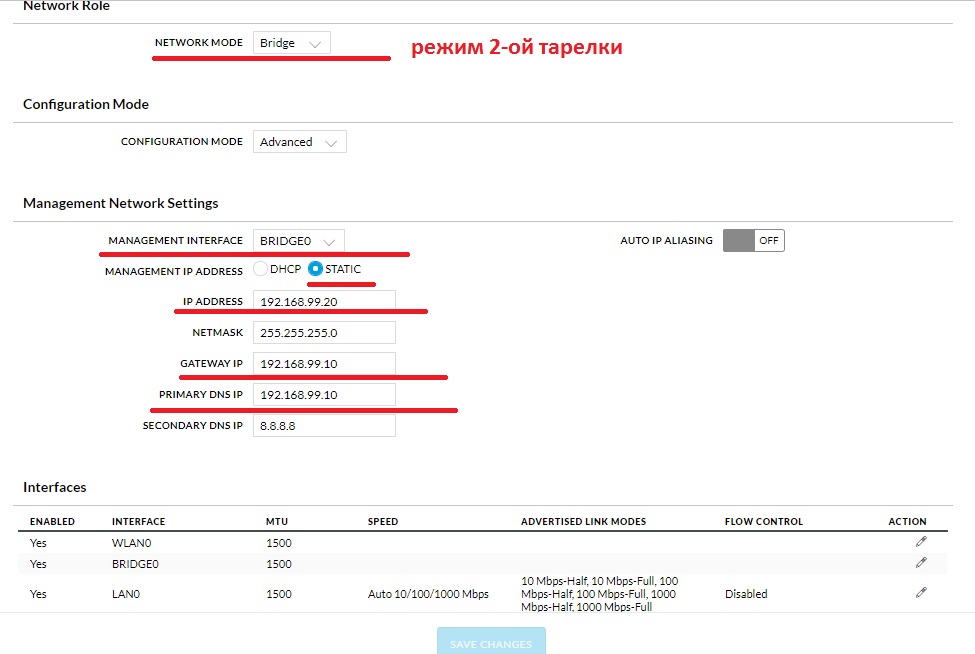

3) Скриншоты настроек 2-ой тарелки:

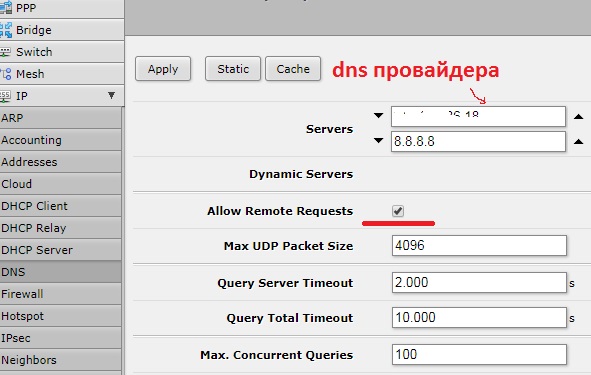

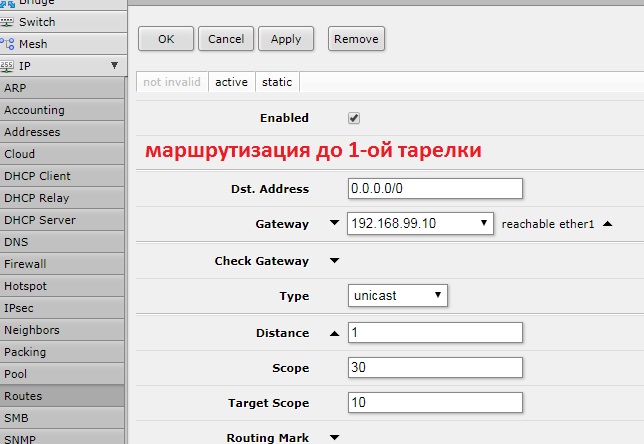

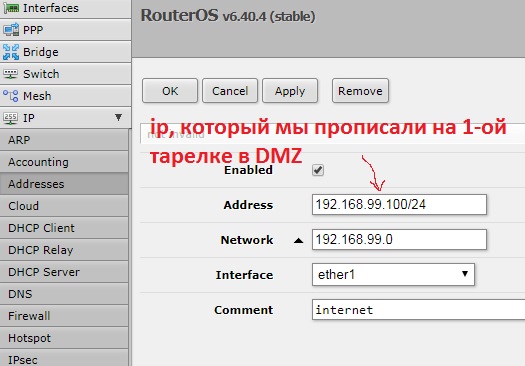

4) Скриншоты настроек роутера:

Всё, теперь у нас есть интернет, а провайдер видит только 1 мак адрес.

После всех манипуляций, чтобы попасть на оборудование набираем:

а) Попасть на 1-ую тарелку: https://ваш_ип:544 - обязательно через https
б) Попасть на 2-ую тарелку: https://ваш_ип:444 - обязательно через https
в) Попасть на роутер: http://ваш_ип:9999

Последнее редактирование:

Роман46

новичок
27 Дек 2019
1
0
3
42
Народ, у меня к Вам следующего плана вопрос.
Стоит мост Ubiquiti LiteBeam M5-23, Работает уже несколько лет, мост длинной 2,5 км, но возникла потребность рядышком ещё, скажем так метров 300 400 от приемника, сделать ещё один интернет, взял еще одну (третью) тарелку протестировал канал ловится все работает вопрос следующий не будет ли проблем у меня с Mac адресами?
в итоге имеем три тарелки, одна идёт от провайдера, настроена на передачу, две на приём и у каждой далее стоят ротуеры.
Если кто знает более точно информацию про пишите по настройкам как мне сделать


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.667
162
5.065
ubnt.su
Если первая тарелка - роутер и с NAT - проблем быть не должно быть.


nano

участник
11 Авг 2014
131
7
20
Волгодонск
Народ, у меня к Вам следующего плана вопрос.
Стоит мост Ubiquiti LiteBeam M5-23, Работает уже несколько лет, мост длинной 2,5 км, но возникла потребность рядышком ещё, скажем так метров 300 400 от приемника, сделать ещё один интернет, взял еще одну (третью) тарелку протестировал канал ловится все работает вопрос следующий не будет ли проблем у меня с Mac адресами?
в итоге имеем три тарелки, одна идёт от провайдера, настроена на передачу, две на приём и у каждой далее стоят ротуеры.
Если кто знает более точно информацию про пишите по настройкам как мне сделать
Если на точке к которой проводом подсоединен провайдер настроенно подключение к инету (а это можно сделать), то на двух других точках провода в wan порт от точек, и подключение инета сделать DHCP. Все поднимется без проблем.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.667
162
5.065
ubnt.su
Если на точке к которой проводом подсоединен провайдер настроенно подключение к инету (а это можно сделать)
Если в режиме роутера, то работает NAT. В таком случае действительно проблем не будет. МАС адрес будет экранироваться базовой станцией. Но может быть проблема, если Вы хотите ограничить доступ или разделить пропускную способность. По умолчанию проблем не должно быть.
