Настройка прозрачного моста на паре Rocket M5

YeS

новичок
17 Июл 2014
8
0
0
Добрый день.

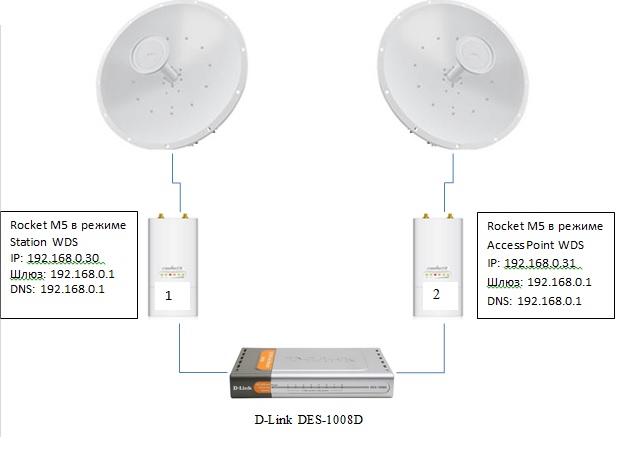

Ситуация следующая. Нужно пробросить сеть в зону с которой нет прямой видимости. Для этого использовал промежуточную точку на горе, с которой прямая видимость на начальную и конечную точки маршрута. По замыслу должно было работать так: первая антенна c Rocket M5 вяжется с начальной точкой маршрута, а вторая тоже с Rocket M5 с конечной точкой. Обе антенны подсоединены к свичу D-Link DES-1008D. Визуально выглядит так:

Настройки первой антенны:
IP: 192.168.0.30
Шлюз: 192.168.0.1
DNS: 192.168.0.1

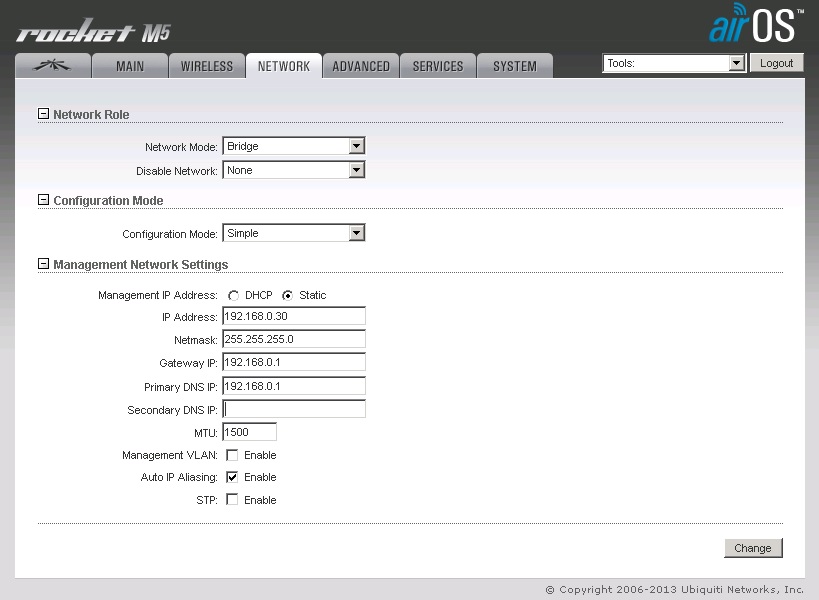

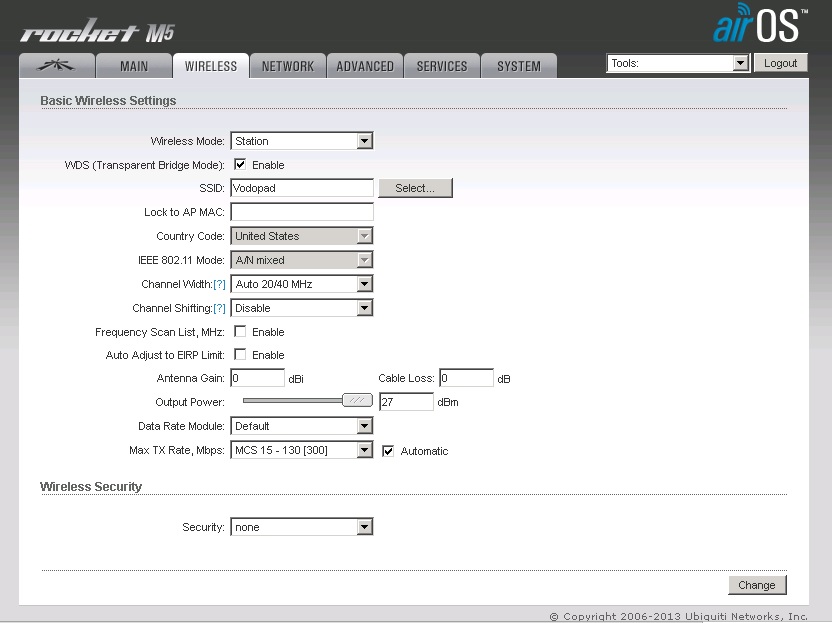

вот скрины вкладок:

Настройки второй антенны:
IP: 192.168.0.31
Шлюз: 192.168.0.1
DNS: 192.168.0.1

скринов к сожалению сейчас нет

Первая антенна работает в режиме Station WDS, вторая в режиме Access Point WDS.

В результате обе антенны по отдельности привязываются к своим конечным точкам, но друг друга через свич не видят. Подключаю ноут в тот же свич и не могу зайти на первую антенну. И не пингуется даже. Если подключать ноут напрямую к РОЕ, то в настройки вхожу. Пробую через свич - опять никак. Свич до этого проверял. Работал нормально. Вторая антенна с ноута через свич просматривается нормально. Подскажите пожалуйста правильно ли я настраиваю и в чём косяк может быть?

Автор
Y

YeS

новичок
17 Июл 2014
8
0
0
Не уверен, но покупали одновременно и вроде бы никто не перепрошивал с тех пор.


Sam

новичок
17 Июл 2014
6
0
0
Пере прошейте на одинаковые прошивки (свежие).
А вся картина в целом как должна работать ну с чем первая соединяется и с чем вторая антенны


Sam

новичок
17 Июл 2014
6
0
0
да а ноут у вас втойже подсети?
если маска у ноута 255.255.252.0
то 255.255.255.0 (он не увидит в этой маске у вас антенны)

Автор
Y

YeS

новичок
17 Июл 2014
8
0
0
подсеть 255.255.255.0. К тому же вторую антенну ноут видит прекрасно. У меня вопрос такой. Схема в целом работоспособная? Должна сия сцепка так работать? Типа как репитер.


Sam

новичок
17 Июл 2014
6
0
0
Вам нужно сделать два моста (1я антенна с 1й точкой----2я антенна со второй точкой) тогда получится полный тоннель

(БС1 - Клиент1 ------ Клиент 2 - БС2)

Автор
Y

YeS

новичок
17 Июл 2014
8
0
0
Не понял. Т.е. оба Rocket M5 клиент 1 и клиент 2 должны работать в режиме Station WDS ? У меня сейчас схема такая:
БС1(AP) -> Клиент 1(Station WDS) ->свич->Клиент 2 (AP)-> БС2(Station)

это неправильно?

Последнее редактирование:

Boogimannn

новичок
26 Июн 2014
263
1
0
Ангарск
да норм это всё, просто тебе сказали что с концов должны тоже точки стоять...
А если на 2-ой сделать шлюз 192.168.0.30?


arastegaev

Moderator
16 Янв 2013
4.160
123
123
38
Москва
а 192.168.0.1 что за адрес? есть такое устройство у вас?
если подключить в свич ноут и пропиновать точки откликаются?


ubnt.su

Administrator
1 Июн 2012
1.635
52
60
схема в целом работоспособная? должна сия сцепка так работать? типа как репитер.
да, именно так и делают.

добавлю к мнениям, высказанным выше. рекомендуют на репитере делать две station, чтобы не зашумлять эфир анонсами ssid. и конечно разносить их по высоте.

скорее всего, нужно заменить кабель к неработающей точке и все дела.

Автор
Y

YeS

новичок
17 Июл 2014
8
0
0
Да. Проблема была в кабеле идущем от PoE к первой антенне. Тему можно закрывать.
