Решено отваливаются ip-камеры (4 станции nanostation m2, 1 бс - rocket m2)

kolin88888

новичок
26 Янв 2018
13
0
3
32
Добрый день!
Конфигурация оборудования:
4 столба (Nanostation M2, 1 ip-камера, poe-коммутатор) ---wi-fi--- Базовая станция Rocket M2 с секторной антенной 120 град ---кабель utp--- коммутатор - видеорегистратор
из них: 2 столба на расстоянии ~20м, 2 столба ~35м, видимость прямая, высота установки примерно одинакова

Проблема:
рандомно (не зависит ни от времени суток, ни от погоды) отваливаются разные ip-камеры на 2-10 секунд. (могут 2 раза в минуту, могут сериями через несколько часов)

Что делали:
1. через airview выбирали наиболее свободный канал (выбрали 19, 2532MHz)
2. меняли ширину канала от 5 до 40MHz (сейчас остановились на 10, т.к. при ней связь вроде более стабильна)
3. поток с камер максимально уменьшен (сейчас cbr 1.2 мбит)
4. ставили/убирали wds
5. ставили/убирали пароль ssid
6. увеличивали/уменьшали мощность на станциях/базовой станции
7. на Rocket стоит "client isolation"
8. CCQ сейчас 99-99,5%
9. исходим из того что камеры и регистратор в порядке (к нему подключены еще 3 проводные камеры той же модели - работают без сбоев)
Эфир: https://yadi.sk/i/haagHBUy3SRUND
БС: https://yadi.sk/i/PyYzCSeF3SRYVA
одна из станций: https://yadi.sk/i/y-Pyigzr3SRYYF
Помогите советом, спасибо!

Последнее редактирование:

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
Никакие передающие устройства или генераторы в момент отваливания недалеко не включаются?

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
Сложно ответить, это ТЦ, навряд ли есть что-то сильное. Если бы отваливались только днем, когда свое сетевое оборудование включают арендаторы - но нет, в независимости от времени...
БС расположена на здании торгового комплекса (стены из сэндвич-панелей), столбы через дорогу (служебную, закрытую) внутреннего дворика.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
Вот как раз в торговом центре это и возможно. Хотя бы включение вытяжки в особо крупном зале.

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
так вроде все оборудование снаружи установлено, те же сэндвич-панели частично экранируют, я думаю.

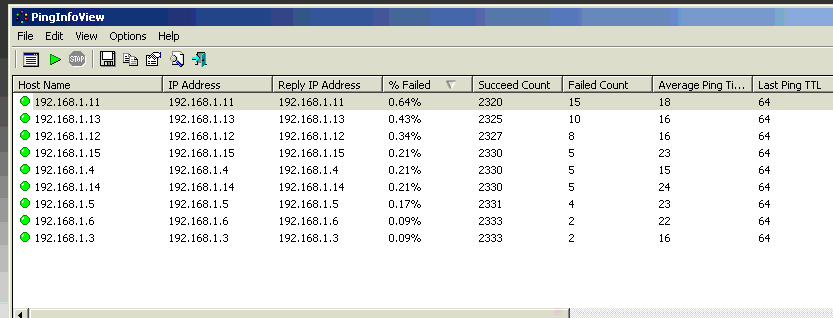

во вложении скриншот пингов до точек доступа (1.3-1.6) и до камер (1.11-1.15).
камера 1.11 расположена за точкой 1.3
камеры 1.12 и 1.13 расположены за точкой 1.4
камера 1.14 расположена за точкой 1.5
камера 1.15 расположена за точкой 1.6
пинг размером 64 байта
странно то, что самый высокий процент потерь от камеры 1.11, которая находится за тд 1.3 (у нее самый низкий)...


Вложения

fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
Такое положение сложилось изначально или до этого работало нормально?

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
тех. поддержка сказала, что со связью между станциями и бс все нормально - скорее всего проблема в том, что камеры передают поток udp пакетами, а ubiquiti гонит все подряд и часть пакетов теряется - надо разводить потоки от камер vlan'оми. в связи с этим вопросы: 1) средствами установленных nanostation m2 и rocket m2 это можно сделать?
2) поставить после рокета роутер простенький микротик и на нем разделить вланы от точек доступа ?
3) ставить роутеры микротик перед точками доступа и микротик после рокета

проект оплачен и закрыт - хотелось бы решить без покупки доп оборудования...

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
обновил прошивки на последние с оф сайта. (6.1.4)
настройка vlan между точкой доступа и базовой станцией позволит передавать трафик иначе чем при включенном wds на устройствах и client isolation на рокете?
как я понимаю на каждой из четырех точек доступа настривается свой vlan id, а на рокете будет 4 vlan id?


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
Выходит будет 4. Так у Вас wds был, каждая точка съедает 50% трафика, т.е. в 2 раза уменьшает пропускную способность по цепочке.

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
т.о. wds везде отключаем и делаем vlan между каждой точкой и базовой станцией?
client isolation надо отключить на бс?
Можете подсказать, есть где инструкция по настройке vlan как в нашей задаче?


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
У Вас камеры как подключены? Проводами к nanostation?

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
проводами через неуправляемый poe коммутатор к nanostation.
рокет подключен проводом через коммутатор к регистратору.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
2.092
133
5.065
ubnt.ru
Тогда wds не нужен. AP - Rocket и Station - nanostation и проверьте пока в таком режиме.

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
в этом режиме работают, но камеры все равно отваливаются.

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
в самом начале client isolation был отключен на рокете - связь также была, но камеры отваливались.

Автор
K

kolin88888

новичок
26 Янв 2018
13
0
3
32
к этому и пришли.
подскажите, где посмотреть по настройке vlan между nanostation и rocket?
