Добрый день! Пытался найти ответ на вопрос в просторах интернета, но так ничего не удалось найти.

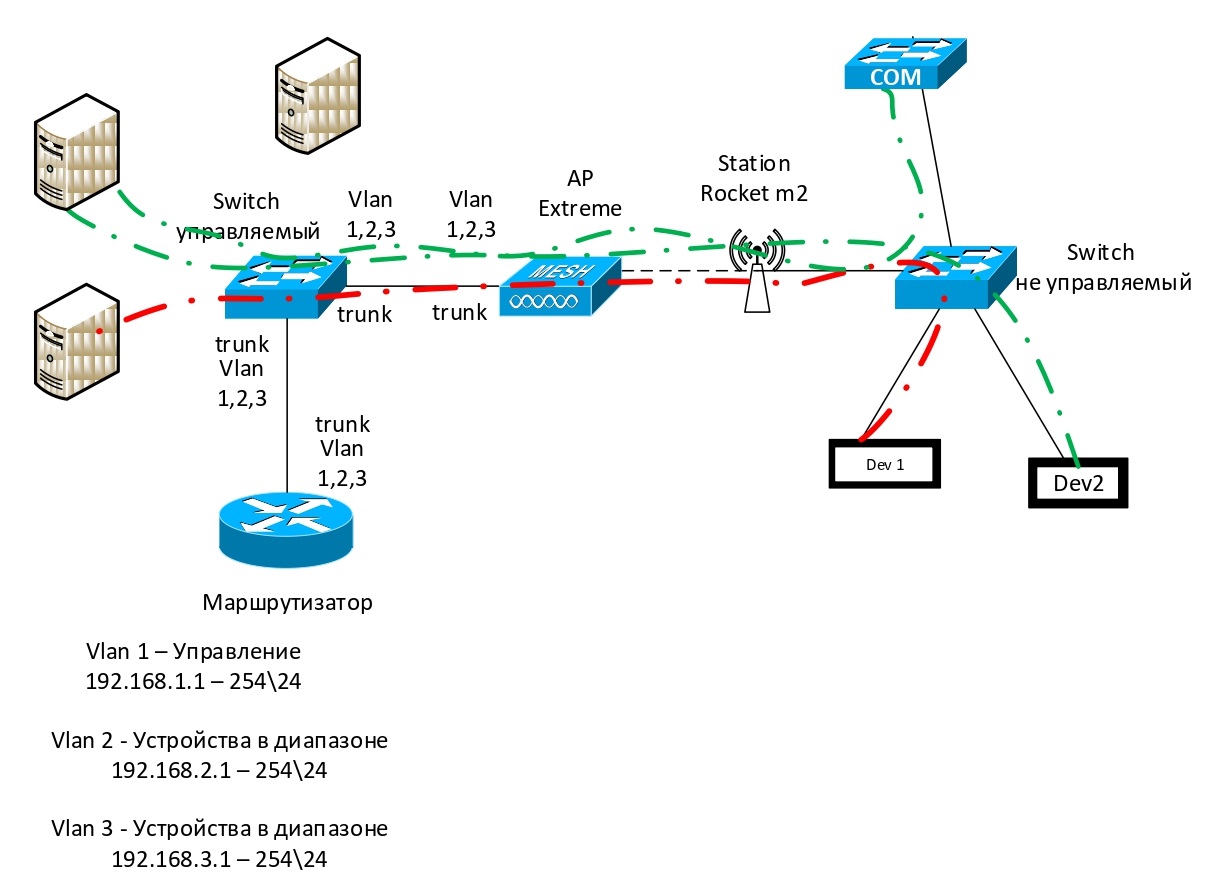

Ситуация следующая: Есть сеть Wi-Fi из точек доступа Extreme, к этим точкам доступа планируем подключаться по Wi-Fi используя Rocket M2. За Rocket M2 будет стоять неуправляемый коммутатор Moxa. В этот коммутатор будет подключено несколько оконечных устройств, эти устройства необходимо разнести в разные vlanы. Картинку во вложении приложил.
Rocket M2 предполагается настроить в следующей конфигурации:
Wireless Mode = Access Point
Network Mode = Bridge
Включить WDS.
Будет ли работать данная схема или нужно использовать обязательно управляемый коммутатор за Rocket M2?
Если будет работать схема, то нужно ли прописывать vlanы во вкладке Vlan Network? Нужно ли прописывать параметры во вкладке Bridge Network?


Вложения

Автор
I

_ivk_

новичок
6 Дек 2019
3
0
3
31
Добрый день, помогите пожалуйста разобраться с данным вопросом! Не понятно как это работает.


dimacbz

WiFi-SMS.com
16 Июн 2014
1.369
212
75
wifi-sms.com
На рисунке у вас Рокет в режиме станции. Да и зачем целый Рокет ставить? В режиме станции пойдет что-нибудь по-проще.

Rocket M2 предполагается настроить в следующей конфигурации:
Wireless Mode = Access Point
Network Mode = Bridge
Включить WDS.
Будет ли работать данная схема?
Если будет работать схема, то нужно ли прописывать vlanы во вкладке Vlan Network? Нужно ли прописывать параметры во вкладке Bridge Network?
Нет.

нужно использовать обязательно управляемый коммутатор за Rocket M2?
На рисунке у вас линии зеленые и красные - это что с чем должно соединяться. Зачем вы тогда задаёте вопрос про управляемый коммутатор после рокета? Нужен тогда, учитывая рисунок. Если не хотите разграничивать трафик, то не нужен.

Автор
I

_ivk_

новичок
6 Дек 2019
3
0
3
31
т.е. схема работать будет и прописывать ничего не нужно?

На рисунке у вас линии зеленые и красные - это что с чем должно соединяться. Зачем вы тогда задаёте вопрос про управляемый коммутатор после рокета? Нужен тогда, учитывая рисунок. Если не хотите разграничивать трафик, то не нужен.
Предполагается, что подобных клиентов Rocket M2 + оконечные устройства у нас будет порядка 130 штук на всей сети.
Да, все правильно, это то, с чем должно соединяться. Хочется разделить сеть на подсети на Vlan-ы. Vlan 1 управление, vlan 2 - устройства 1 сети, vlan 3 - устройства 2 сети.

Хочется уменьшить количество устройств в одном широковещательном домене. Т.е. без управляемого коммутатора за Rocket M2 нам не обойтись?
