В наличии: Точка доступа UniFi AP LR (192.168.1.18), свитч tp-link TL-SL5428E (192.168.1.20), шлюз Kerio Control 8.5.2. (192.168.1.3)
Корпоративная сеть: 192.168.1.0/24
Необходимо на точке доступа поднять 2 WLAN (рабочая сеть и гостевая) изолированных друг от друга.
192.168.1.0/24 и 192.168.3.0/24 соответственно.
Для этого

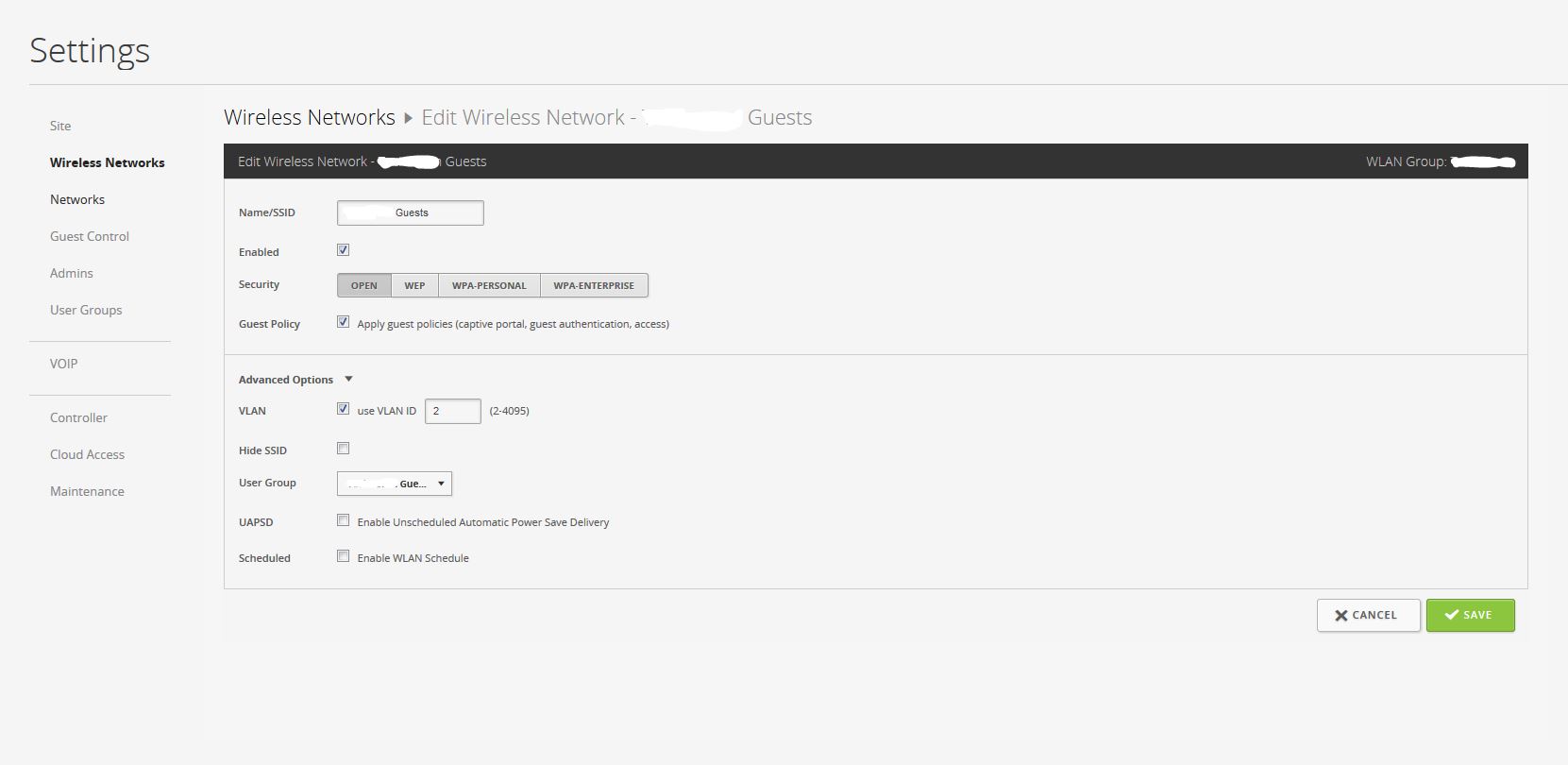

1. на точке создал второй Wlan с тегированием VLAN-2.

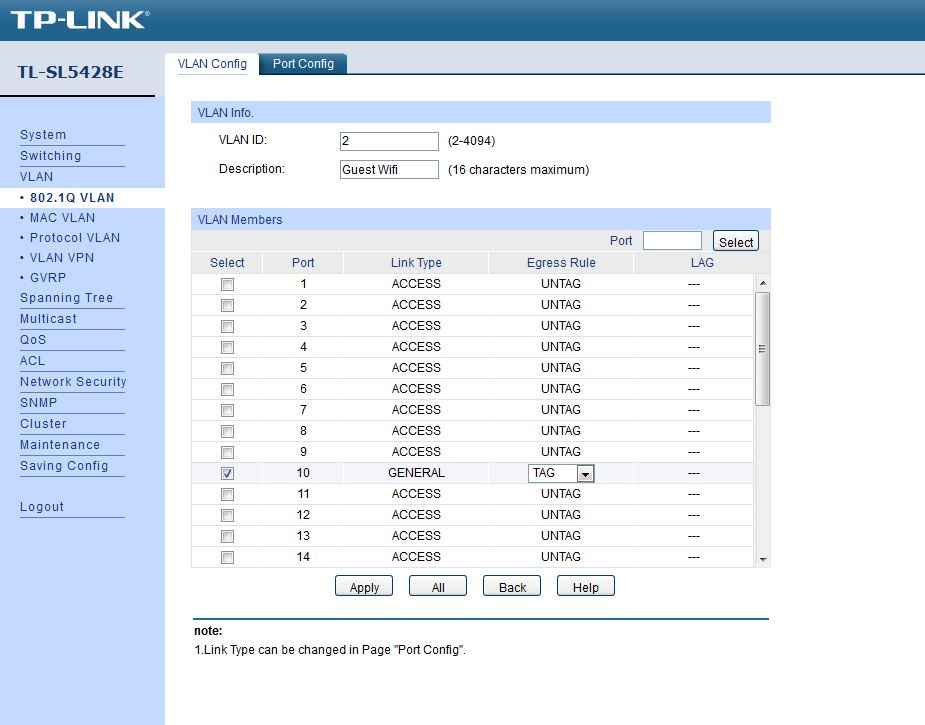

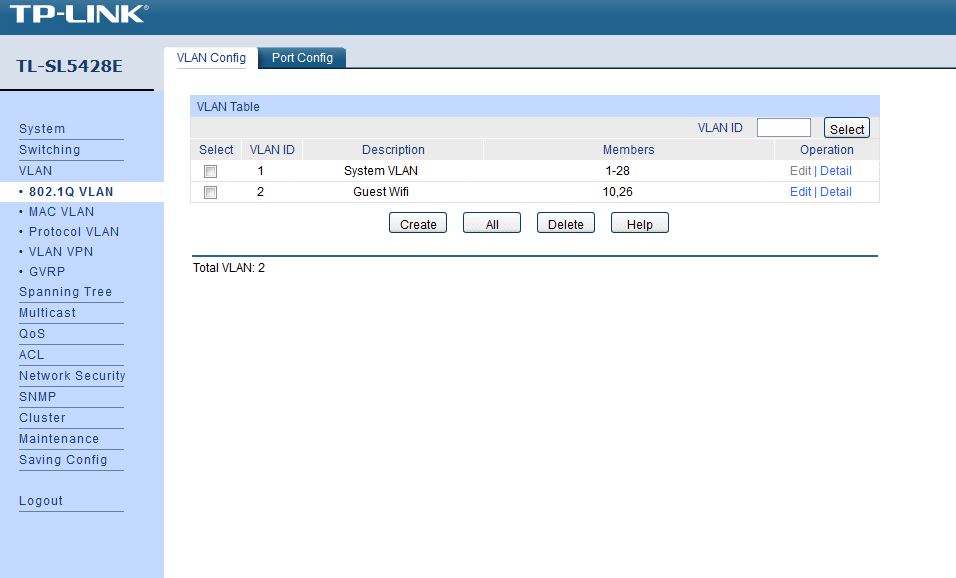

2. на свитче создал VLAN-2, добавил в него порты 10(точка доступа) и 26(шлюз Kerio Control).
Порт 26 GENERAL Tagged.

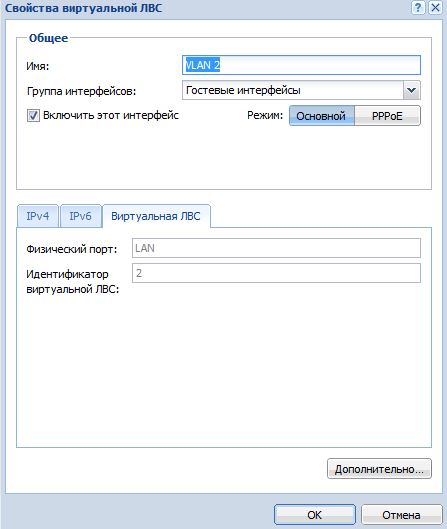

3. На шлюзе создал виртуальный интерфейс с тегом VLAN-2.

И поднял DHCP c диапазоном 192.168.3.11-192.168.3.245.
В итоге, при попытке подключения к гостевой сети, не удается получить настройки сети. Если прописать настройки вручную, то к сети подключается, но ничего не пингуется. Подскажите, пожалуйста, куда копать, и где я ошибся ?
