Решено Настройка AIRGRID H5 HP на высокой мачте.

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Добрый день! Задача такая. Необходимо поставить мачту на 5-ти этажном доме и на неё AIRGRID H5 HP, высота мачты примерно 4-5 метров. Может у кого есть опыт наведения антенны на такой высоте? Лестницу тоже не будет возможности поставить.
Может существуют какие нибудь поворотные устройства с электро приводом?


nano

участник
11 Авг 2014
131
7
20
Волгодонск
Есть опыт установки 12ти метровой мачты и 5ти метровой.
12 метровая сделанная по принципу телескопички, на точке выставляете угол наклона, и начинаете поднимать вверх, когда все колени выдвинуты, нижнее может вращаться вокруг оси, и соответственно задавать направление по горизонтали, тем самым вы и найдете нужное положение.
5ти метровая сделанная как цельная конструкция. Самое главное что бы у мачты были лапа, при помощи которой можно было бы ложить конструкцию на бок. А там соответственно выставили угол вертикали, примерно выставили угол по горизонту, поставили конструкцию в рабочее положение, и смотрите данные Horizontal/Vertical и основываясь на полученных данных корректируете положение точки.
С цельной конструкцией всегда приходится возиться, но за счёт того что она цельная, при сильных порывах ветра у вас линк всегда стабильнее.

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Помогите рассчитать угол наклона точек. Дома находятся на разной высоте над уровнем моря. Базовая станция находится на 20 метров выше. Это пятиэтажный дом высотой 15 метров + мачта 6 метров. Получается 20+15+6=41 метр. Абонентская станция находится на высоте 8 метров. Расстояние между точками 0,83 км. Согласно этому калькулятору
http://nanobridge.com.ua/pages/calc/calc.htm
получается 2.28 градуса. Кажется маловато, могу ошибаться. Правильно ли получились расчёты?

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Мачта будет 6 метров, Жёстко прикреплённая к 1,5 метровой 150мм в диаметре четырьмя опорами по всей длине. Труба мертво выходит из крыши дома. Попробую вначале без растяжек. Будет качать, поставлю растяжки. Вопрос встал по расчёту угла наклона точек.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Попробую вначале без растяжек.
Даже не пробуй, раскачает ветром и уронит все, поломается антенна. В итоге двойная работа, может быть разобьет или зальет антенну + новая антенна и куча нервов и проблемы с каналом связи. Растяжки обязательно в два ряда при 6-7 метрах.

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Понял. Не заказал с антенной комплект такелажа. Теперь придётся что то делать самому. Из чего попрощё сделать эти растяжки? Может есть какое нибудь пособие?

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Понял.Спасибо!!! Завтра пойду по магазинам искать проволку или тросики.
Может подскажете по углу наклона точек.

Дома находятся на разной высоте над уровнем моря. Базовая станция находится на 20 метров выше. Это пятиэтажный дом высотой 15 метров + мачта 6 метров. Получается 20+15+6=41 метр. Абонентская станция находится на высоте 8 метров. Расстояние между точками 0,83 км. Согласно этому калькулятору
http://nanobridge.com.ua/pages/calc/calc.htm
получается 2.28 градуса. Кажется маловато, могу ошибаться. Правильно ли получились расчёты?


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
Понял.Спасибо!!! Завтра пойду по магазинам искать проволку или тросики.
Может подскажете по углу наклона точек.
Тросики будет очень легко натягивать и крепить. А на счет угла это зависит от высот точки А и Б. тут все лекго, как видишь, так и делаешь угол для прямой видимости. Иногда бывает что мачту несколько раз приходится класть, что бы выставить вертикальное положение.

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46

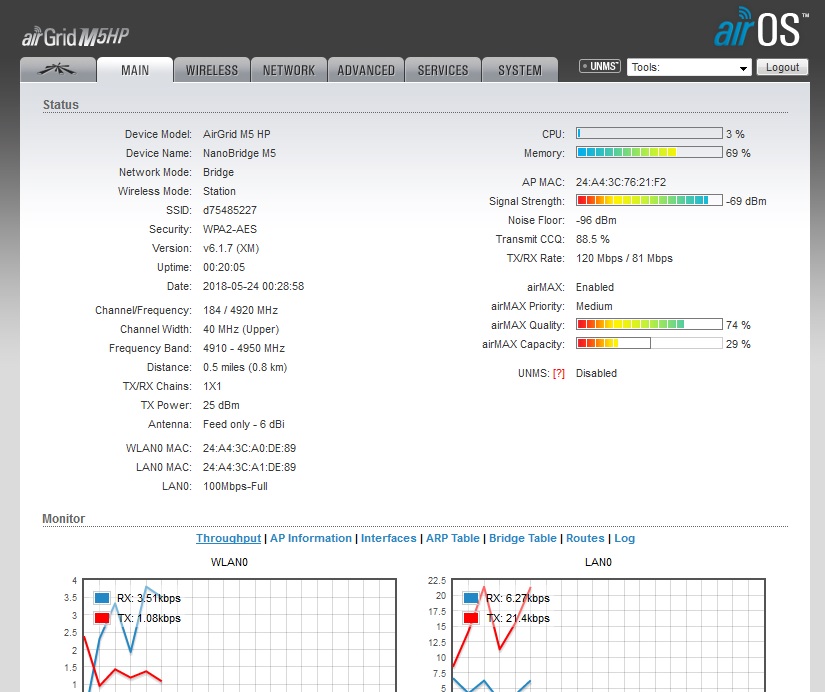

Поставили мачту. Действительно без растяжек раскачивается. Растянули 3 растяжки из тросиков. Раскачка пропала. Угол выставил согласно расчётов выше. Сигнал проходит над четырьмя пятиэтажных дома с треугольными крышами, у меня плоская крыша, плюс на путь два ряда высоких тополей. Вроде получилось не плохо. Внутренний спедтест показывает 60 мегабит.

Единственно беспокоит. Мачта крашенная порошковой краской и скорее всего не получилось контакта с точкой и крышей. На грозы это как нибудь влияет?


Вложения

Автор
S

sergey_kusa

новичок
12 Авг 2018
16
0
3
46
Пробовал юстировать. Лучшего сигнала не добился. Скорее всего 2 ряда тополей на пути мешаются, а они высокие. Видно будет когда листья опадут. Сейчас прошёл дождь и сигнал чуть чуть стал слабее. думаю листья намокли. Интернет стабильный. В принципе этого достаточно. 50-60 мегабит проходит. Пробовал на торрентах и встроенном спед тесте,


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd

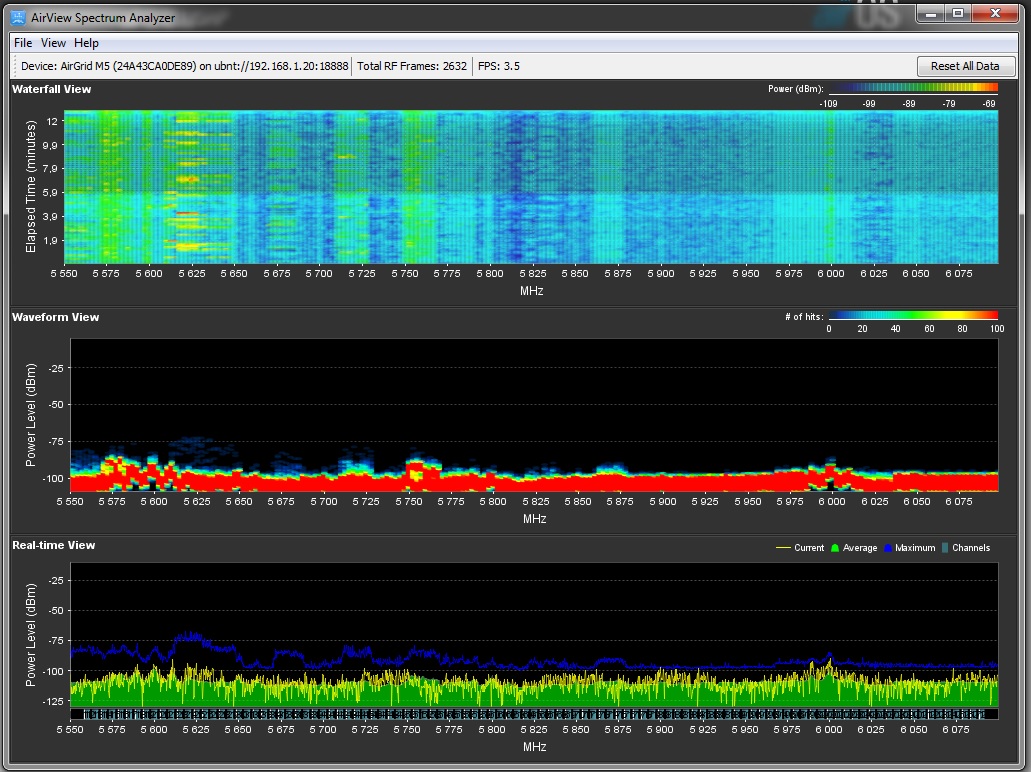

Но там где чище по спектральному анализу, то не факт, что резонанс антенны рассчитан на эти частоты и будет хорошо работать. Но что бы понял, то где синей там и чище.


gavrila

участник
14 Июл 2018
46
2
10
Спасибо за ответ. Решил заказать вот такую мачту.
https://3dsattv.ru/catalog/goods/machty_dlya_antenn/machta_teleskopicheskaya_6m_oblegchennaya/
Нужно ли ставить растяжки? Или хоть бы одну стоить поставить?
такого китайского дерьма давно не видел! а продавец еще тот казел!
не показана пятка, не ушей для растяжек, не указана толщина стенок.... проще у дяди Васи сварить за пару бутылок!

Нужно ли ставить растяжки? - вообще глупый вопрос... (что такое сопромат с эге совсем забыли блин....)
Или хоть бы одну стоить поставить? - а это еще глупее при ветре так нагибать будет, что мало не покажется.....
и до первой грозы... ( интересно на какую глубину выгорит?....)
