Настройка оборудования для организации беспроводной сети

Тема в разделе 'UBIQUITI Общий форум', создана пользователем Mitozina, 26 ноя 2013.

  1. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0

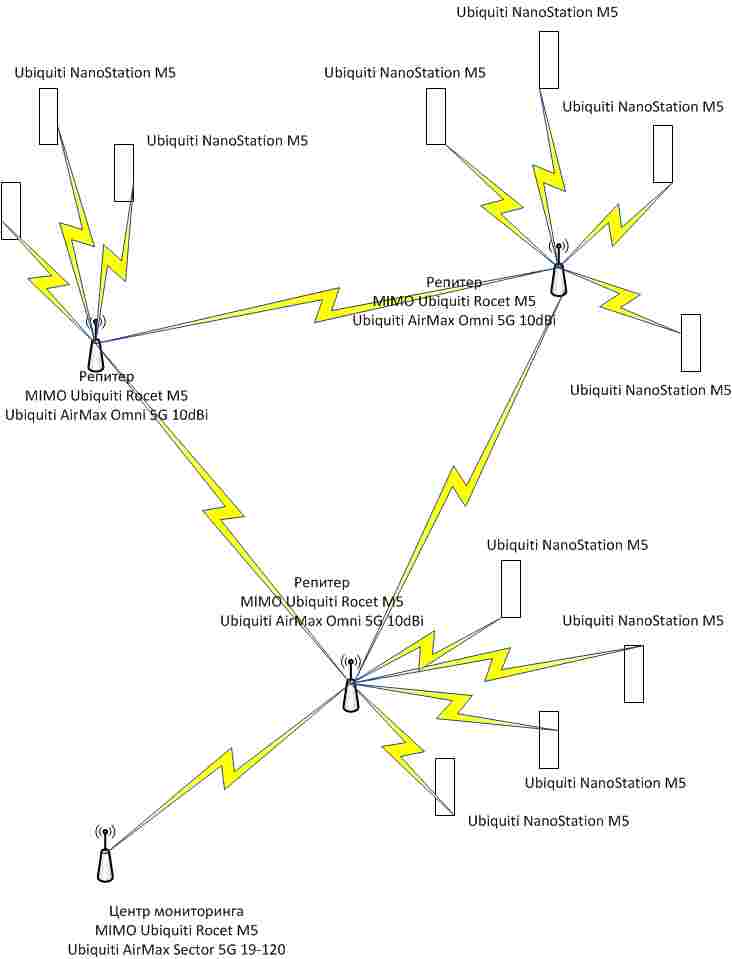

    Добрый день. Не могу разобраться с настройками, чтобы организовать беспроводную сеть. Есть в наличае 11 клиентских антенн NanoStation M5, в связи со сложным рельефом местности нет возможности прямой видимости с точкой доступа (антенна AirMax Sector 5G 19-120 точка доступа Rocket M5), поэтому использую 3 репитера (антенна AirMax Omni 5G 10dBi точка доступа Rocket M5). Не могли бы вы описать полный ход настройки беспроводной сети, как завязать между собой репитеры и вывести их на точку доступа. Блок схему прилагаю. Блок схема бесп&#1.jpg

  2. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    сеть с репитерами только планируете или уже все есть, но что то не работает?

  3. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0
    Все уже есть. Как настроить? Пытался сделать 3 репитера, точку доступа, тогда точка доступа не видит репитеры, делаю все четыре как репитера, каналы сбиваются. Нет ли какого нибудь описания, как правильно это реализовать?

  4. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    прошивки на всех точках новые?

  5. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0
    Незнаю, оборудование получили совсем недавно. месяца полтора назад.

  6. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    покажите скрин с вариантами настройки wi-fi

  7. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    ставите 1-ю точку в режим AP+WDS, даете ssid, режим шифрования WEP пароль циферный (например 0123456789), в поле wds пишите мак второй точки
    вторую точку тоже AP+WDS, далее просмотр сети, выбираете первую точку Lock AP, шифрование и пароль как на первой точке + в поле wds пишите мак третьей точки

    точки цепляйте герляндой или звездой, не делайте кольца будет ложиться сеть.

  8. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0
    тоесть, точку доступа не делаю вообще. в центре мониторинга дулаю ap репитер, указываю мак ближайшего в зоне видимости репитера (2). на репитере (2) указываю мак репитера (3), а на репитере (3) указываю мак репитера (4). тогда на репитере (4) какой указать мак? и сид и веп мне везде делать одинаковые или между каждым соединением разные?

  9. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    в центре мониторинга ap+wds, дальше репитеры
    на репитере 1 мак ap и репитера 2
    на репитере 2 мак репитера 1 и репитера 3
    на репитере 3 мак репитера 2

  10. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    шифрование и ssid должны быть везде одинаковыми

  11. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0
    Спасибо. Сегодня попробую отпишусь по результату

  12. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0

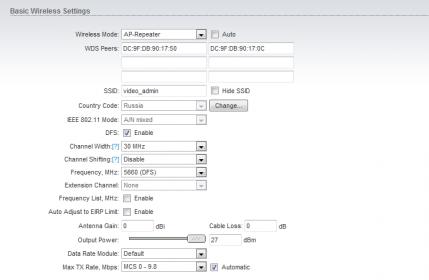

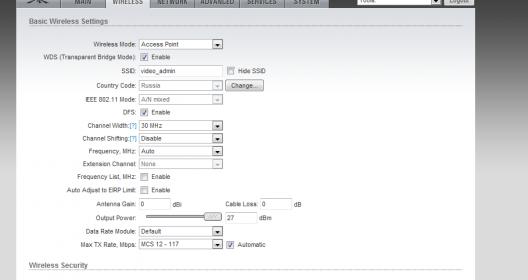

    настройка цент&#10.jpg Настройки перв&#10.jpg

    Не получилось, скрины настроек. Версия прошивок 5.5.4

  13. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    а шифрование?

  14. Mitozina

    Mitozina новичок

    Регистрация:
    26 ноя 2013
    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    0
    Шифрование WEP, 128bit, AES. на базовой станции, репиторов и клиентских антен совпадают
