Объединение подсетей для ip видео наблюдения!

Пискун Сергей

новичок
21 Янв 2016
5
0
3
44
Нерюнгри
www.twobw.com
Всем доброго дня. Имеется задача объединить 5 объектов (подсети с видеокамерами) и собрать всю сеть воедино по средством точек доступа на сервер. Расстояние между объектами разное от 100 м до 700 м. видимость прямая. Скорость передачи должна быть максимальной. С точки по 7 камер по 32 Мб/с. Помогите решить задачу и подобрать оборудование.
Точка приема на сервер - будет одна или на каждый мост??
. можно в почту. icq: 123819616, skype: High_technologies
Заранее огромное спасибо


Ashley

знающий
18 Янв 2016
260
31
30

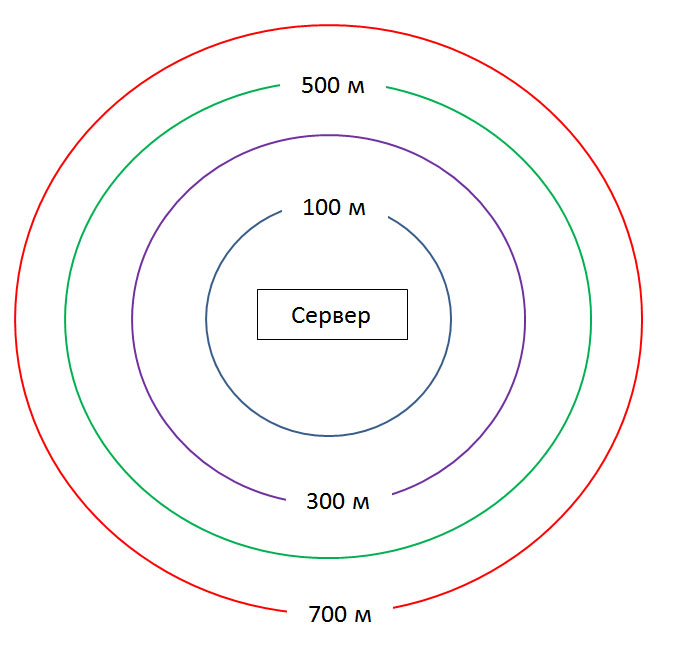

уточните, пожалуйста, расположение серверной и объектов наблюдения между собой. В идеале - сделайте эскиз или разместите Ваши объекты на приложенной картинке. Если есть объекты, препятствующие прямой видимости - не забудьте указать и их


Автор
П

Пискун Сергей

новичок
21 Янв 2016
5
0
3
44
Нерюнгри
www.twobw.com

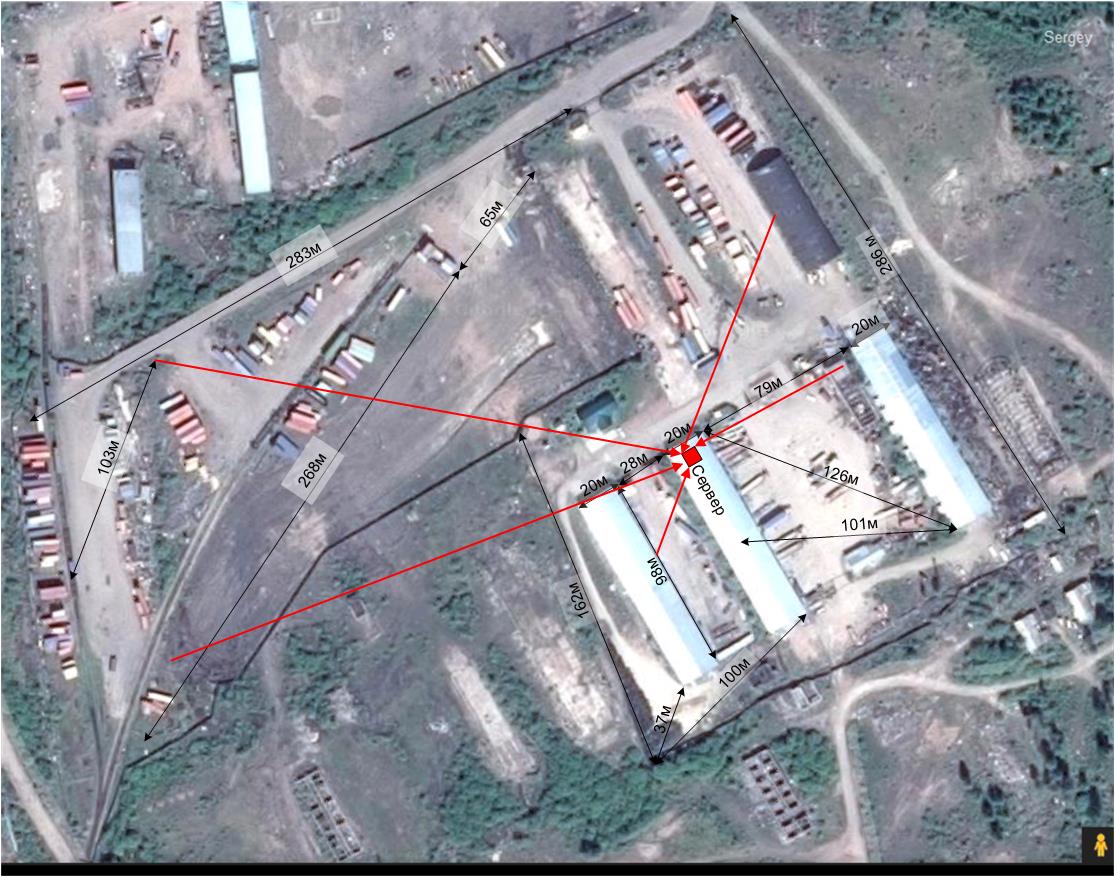

https://cloud.mail.ru/public/CrMQ/8hcxWDar7
Тут схема
Ubiquiti airFiber 5 на сервер рассматриваем. Ubiquiti Rocket 5ac Prism это на передачу. Вопрос на сервере по обзору будет принимать со всех сторон???


Вложения

Последнее редактирование:

arastegaev

Moderator
16 Янв 2013
4.160
123
123
38
Москва
В вашем случае, думаю, лучше будет сделать независимые (направленные) мосты на каждый объект.


dronis3

эксперт
9 Дек 2013
2.552
160
75
Volgograd
https://cloud.mail.ru/public/CrMQ/8hcxWDar7
Тут схема
Ubiquiti airFiber 5 на сервер рассматриваем. Ubiquiti Rocket 5ac Prism это на передачу. Вопрос на сервере по обзору будет принимать со всех сторон???
По моему airFiber 5 и Rocket 5AC Prism это совершенно разное оборудование. Так что вы хотите с ними сделать?)


Ashley

знающий
18 Янв 2016
260
31
30
Dronis3 прав, связка airfiber и rocket работать не будет.
В Вашем случае следовало бы рассмотреть варианты, приведенные тут
Если критически важно нахождение камер в отдельных подсетях и нет ошибки в количестве камер - придется делать по отдельному мосту на каждую камеру уже из соображений пропускной способности.

Всем доброго дня. Имеется задача объединить 5 объектов (подсети с видеокамерами) и собрать всю сеть воедино по средством точек доступа на сервер. Расстояние между объектами разное от 100 м до 700 м. видимость прямая. Скорость передачи должна быть максимальной. С точки по 7 камер по 32 Мб/с...
5 подсетей х 7 камер в каждой х 32 мб/с /1024=1,09 Гб/с - суммарная пропускная способность сети.
Таким образом, пропускной способности даже гигабитного порта будет недостаточно для решения Вашей задачи.
Соответственно, порядка 224 мб/с приходится на каждую подсеть. Следовательно, Вам для каждой подсети необходимы по 2 устройства, обеспечивающие эту скорость. Итого 10 девайсов.
Варианты:
Бюджетные
http://www.ubnt.su/ubiquiti/nanobeam-m5ac-16.htm
http://www.ubnt.su/ubiquiti/nanobeam-m5ac-19.htm
middle
http://www.ubnt.su/ubiquiti/powerbeam_5ac-500.htm
http://www.ubnt.su/ubiquiti/powerbeam_5ac-620.htm

Можно, конечно, и на airfiber мосты сделать, но в этом нет особого смысла, да и 10 таких гаджетов денег хороших стоят

Вариант с http://www.ubnt.su/ubiquiti/rocket-5ac-lite.htm или аналогами рассматривать смысла не вижу, ибо у nanobeam и powebeam антенны сразу в корпусе , а у рокета в комплекте их нет и придется докупать.

Плюс коммутатор с гигабитными портами и, как минимум, одним портом 10G.
Из ассортимента ubnt.su портами под SFP+ (10g) обладают лишь два дорогих коммутатора
http://www.ubnt.su/ubiquiti/unifi-switch-48-500w.htm
и
http://www.ubnt.su/ubiquiti/unifi-switch-48-750w.htm


Ashley

знающий
18 Янв 2016
260
31
30
Снижение скорости потока данных с камер позволит решить ситуацию более бюджетно, иначе построив структуру сети: не делать мосты к каждой из точек индивидуально, а, с учетом размещения объектов, у сервера установить два Rocket M5 с секторными антеннами, например airMax Sector V5G-Ti. Эти антенны могут (регулируется) иметь диаграмму направленности 120 градусов, что позволит Вам покрыть сигналом все Ваши объекты с камерами


albish

новичок
13 Июл 2016
14
0
3
40
Dronis3 прав, связка airfiber и rocket работать не будет.
В Вашем случае следовало бы рассмотреть варианты, приведенные тут
Если критически важно нахождение камер в отдельных подсетях и нет ошибки в количестве камер - придется делать по отдельному мосту на каждую камеру уже из соображений пропускной способности.



5 подсетей х 7 камер в каждой х 32 мб/с /1024=1,09 Гб/с - суммарная пропускная способность сети.
Таким образом, пропускной способности даже гигабитного порта будет недостаточно для решения Вашей задачи.
Соответственно, порядка 224 мб/с приходится на каждую подсеть. Следовательно, Вам для каждой подсети необходимы по 2 устройства, обеспечивающие эту скорость. Итого 10 девайсов.
Варианты:
Бюджетные
http://www.ubnt.su/ubiquiti/nanobeam-m5ac-16.htm
http://www.ubnt.su/ubiquiti/nanobeam-m5ac-19.htm
middle
http://www.ubnt.su/ubiquiti/powerbeam_5ac-500.htm
http://www.ubnt.su/ubiquiti/powerbeam_5ac-620.htm

Можно, конечно, и на airfiber мосты сделать, но в этом нет особого смысла, да и 10 таких гаджетов денег хороших стоят

Вариант с http://www.ubnt.su/ubiquiti/rocket-5ac-lite.htm или аналогами рассматривать смысла не вижу, ибо у nanobeam и powebeam антенны сразу в корпусе , а у рокета в комплекте их нет и придется докупать.

Плюс коммутатор с гигабитными портами и, как минимум, одним портом 10G.
Из ассортимента ubnt.su портами под SFP+ (10g) обладают лишь два дорогих коммутатора
http://www.ubnt.su/ubiquiti/unifi-switch-48-500w.htm
и
http://www.ubnt.su/ubiquiti/unifi-switch-48-750w.htm
Нормально вы навскидку считаете! С одной ip камеры(2mp) поток 2-4 Mbps!


VeterzeX

новичок
6 Окт 2018
2
0
3
43
Если локальная сеть построена грамотно, в ней присутствует маршрутизатор, Wi-Fi модуль, и все собрано на одной подсети - то почему бы и нет. Все будет работать.
