WDS на Rocket-5AC-Prism

sklyarov

новичок
31 Июл 2017
4
0
3
31
Добрый день!
Как включить WDS на Rocket-5AC-Prism версия v8.3 (XC)?


start

эксперт
21 Сен 2014
729
117
45
Включено по умолчанию. Зашито в прошивку.

Автор
S

sklyarov

новичок
31 Июл 2017
4
0
3
31
Добрый день! Может быть проблема и не в WDS.
В общем, ситуация такова. Не работает база RFP42 (DECT) через недавно построенный канал.
Через старый канал на Микранах все работает.

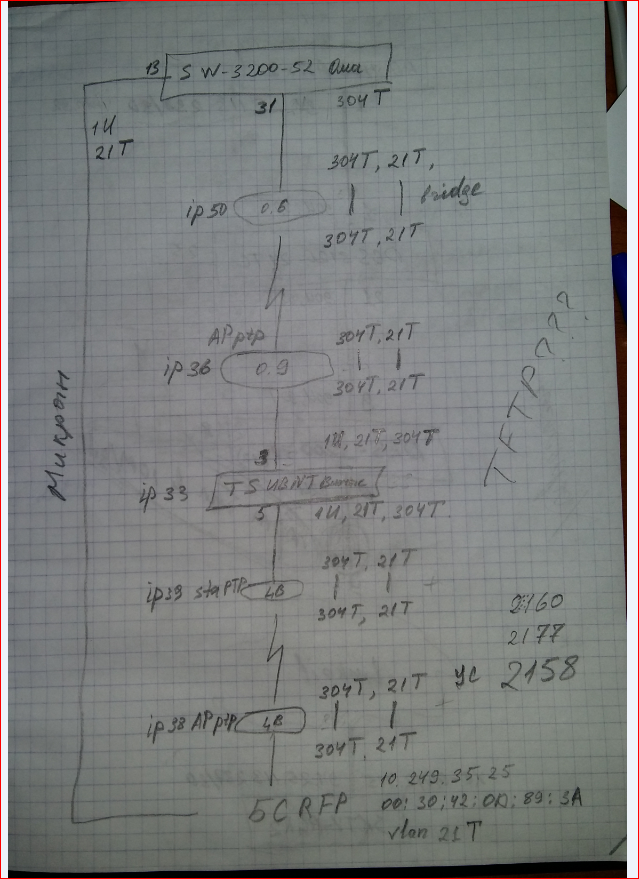

Схема

На схеме вверху коммутатор DES-3200-52. В него включена АТС OpenCom 1010. В 13 порт включена РРЛ Микран. Через нее все работает. А в 31 порту мост, построенный на оборудовании UBNT.
порты настроены одинаково, vlan'ы одинаковые, за исключением 304, который используется для управления UBNT-устройствами.
DES-3200-52:admin#sh vlan po 13
Command: show vlan ports 13
Port VID Untagged Tagged Dynamic Forbidden
----- ---- -------- ------ ------- ---------
13 1 X - - -
13 21 - X - -
DES-3200-52:admin#sh vlan po 31
Command: show vlan ports 31
Port VID Untagged Tagged Dynamic Forbidden
----- ---- -------- ------ ------- ---------
31 1 X - - -
31 21 - X - -
31 304 - X - -​
В 31 порту подключен R5AC Prism (ip50) в режиме Station PtP. На нем созданы vlan'ы 21 и 304 и объденины в бридж. Также есть бридж0 , в котором wlan0 и lan0.
Далее ip36 R5AC Prism в режиме AP PtP с аналогичной настройкой сети.

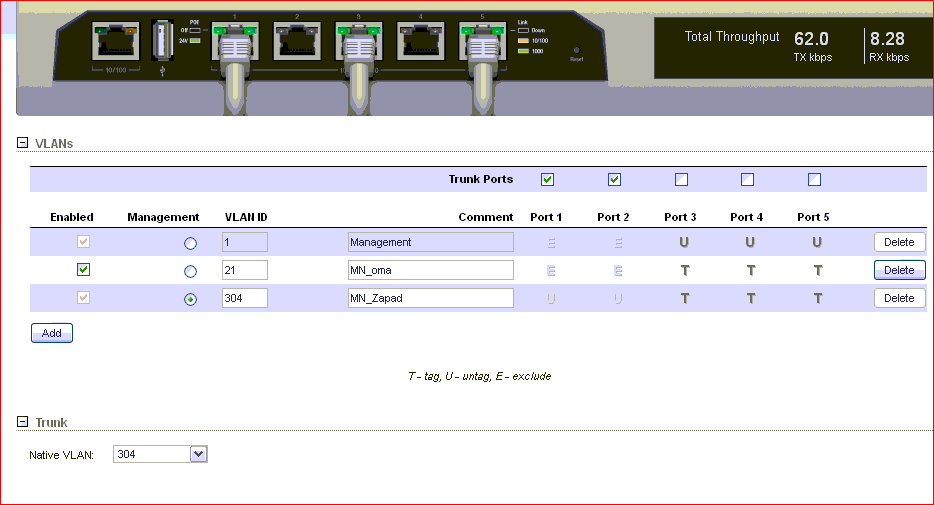

Далее ip33 коммутатор TOUGHSwitch PoE c такими настройками.

Потом мост на LiteBeam-5AC в режиме PtP (ip38 b ip39) с такими же настройками как у Rocket.

Затем LiteBeam-5AC ip38 включен в тупой коммутатор PLANET , и также в PLANET включены "МИКРАН" и база RFP 42 с мак-адресом 00:30:42:0D:89:3A и тегом 21.
При работе через микран базу RFP42 видно на 13 порту в vlan'е 21 - все работает!
Отключаю порт 13 и включаю 31.
Абоненты в 1 vlan'е коннектятся по PPPOE.
базу RFP42 видно на 31 порту в vlan'е 21 с тем же мак-адресом. IP-адрес пингуется. ARP-запись правильная.НО база перестает коннектиться к АТС.
Заметил, что RFP42 загружается по tftp.
При перезагрузке базы RFP42 :
- через микран видно обращения к tftp серверу
- через UBNT на tftp сервере тишина.
Что подскажете? Куда копать дальше.

Автор
S

sklyarov

новичок
31 Июл 2017
4
0
3
31
Сначала пришло в голову, что дело в WDS. Но после увидел, что RFP42 видна под правильным мак-адресом.


arastegaev

Moderator
16 Янв 2013
4.160
123
123
37
Москва
много переходов, может где то упустили?
поставьте на концах любое другое оборудование, работает?

Автор
S

sklyarov

новичок
31 Июл 2017
4
0
3
31
Я базу RFP пингую, также вижу ее с тем же мак-адресом в ARP-таблице в обоих случаях (через микран и через мосты UBNT). Вроде ничего не упустил.
