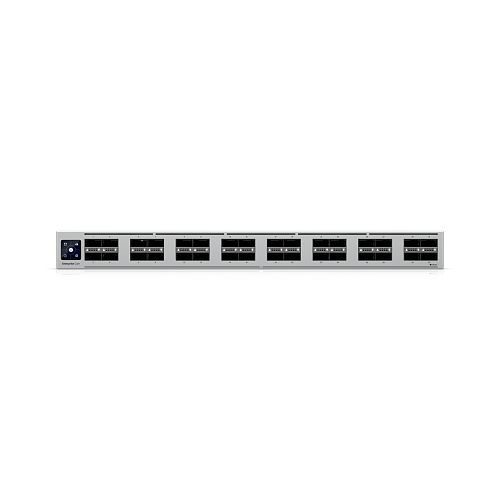

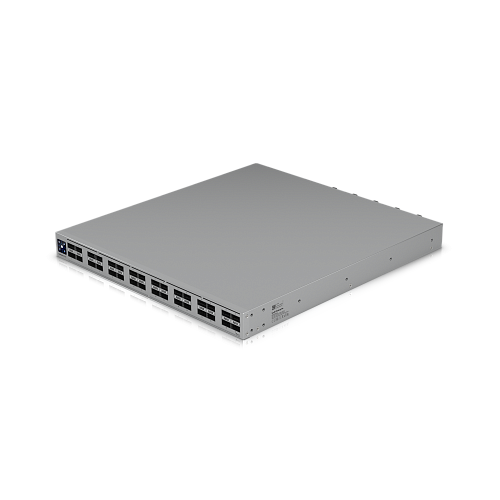

Ubiquiti UniFi Enterprise Campus Switch Core (ECS-Core) — высокопроизводительный управляемый коммутатор Layer 3 для построения ядра корпоративных и кампусных сетей. Оснащён 32 портами QSFP28 со скоростью до 100 Гбит/с и обеспечивает неблокируемую пропускную способность 3,2 Тбит/с. Подходит для агрегации высокоскоростных соединений и организации масштабируемой сетевой инфраструктуры.

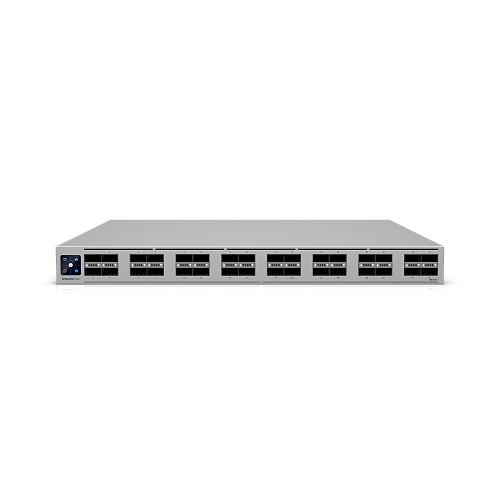

- 32 порта QSFP28 с поддержкой 40/100 GbE;
- коммутационная способность — 6,4 Тбит/с;
- неблокируемая пропускная способность — 3,2 Тбит/с;
- скорость обработки — до 2,8 млрд пакетов/с;
- поддержка Layer 3 и технологии MC-LAG;

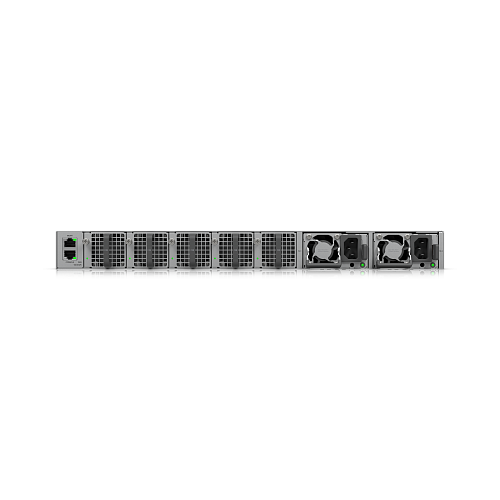

- два резервируемых блока питания и пять вентиляторов с горячей заменой;
- индикация Etherlighting и управление через UniFi Network;

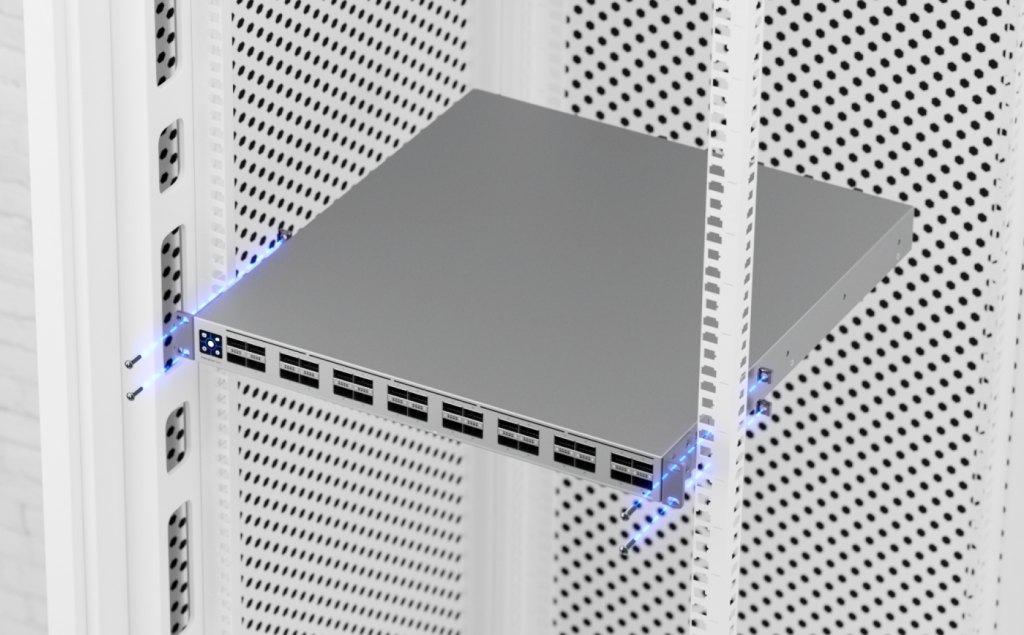

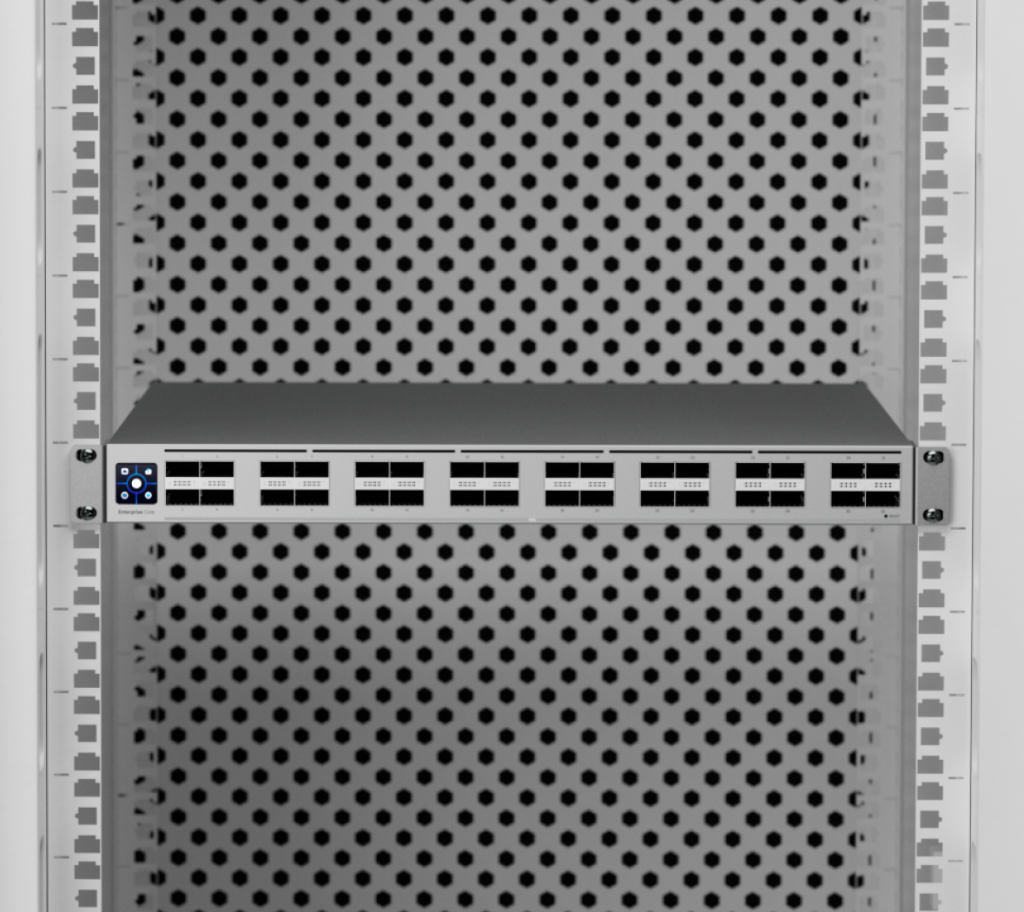

- монтаж в стойку, форм-фактор 1U.
Технология MC-LAG позволяет создавать отказоустойчивые соединения между сетевыми устройствами, а функции Layer 3 обеспечивают маршрутизацию между VLAN и гибкое управление трафиком. Резервирование питания и охлаждения повышает надёжность эксплуатации, а централизованное управление UniFi Network упрощает настройку и мониторинг коммутатора.
Особенности конструкции
Развертывание

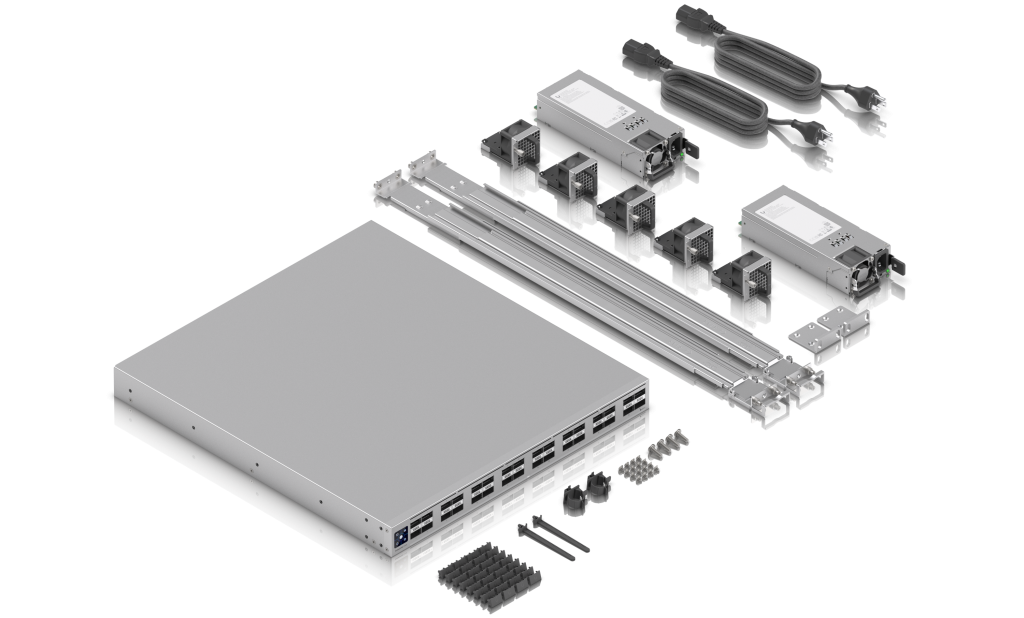

Комплектация
Часто задаваемые вопросы (FAQ)

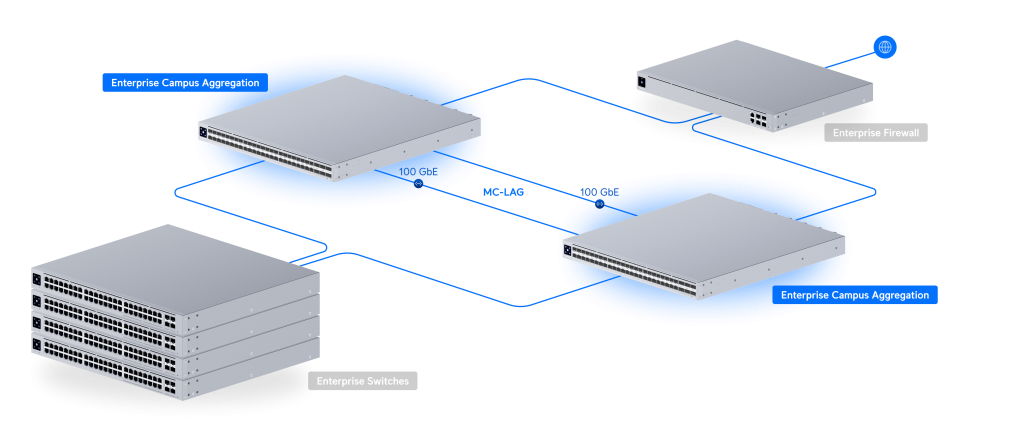

Multi-Chassis Link Aggregation (MC-LAG) — технология, обеспечивающая отказоустойчивость и балансировку нагрузки путём объединения двух коммутаторов Enterprise Campus Switch Core в пару MC-LAG.
Агрегация нескольких физических соединений позволяет увеличить пропускную способность сети и минимизировать время простоя при отказе одного из подключений.
Подключите нижестоящую группу стекирования или сервер к двум вышестоящим коммутаторам, объединённым в пару MC-LAG.
Затем настройте Target Devices Memberships для формирования резервированного агрегированного канала (LAG) между устройствами.
Такая конфигурация обеспечивает балансировку нагрузки и сохраняет сетевое соединение при отказе одного из коммутаторов или каналов связи.
Enterprise Campus Switch Core может объединяться в группу MC-LAG только с другим коммутатором Enterprise Campus Switch Core.
Одна группа MC-LAG может включать не более двух коммутаторов.
Порт управления OOB обеспечивает отдельный канал доступа к коммутатору, изолированный от основного сетевого трафика.
Благодаря этому администратор может подключиться к устройству по SSH и управлять им даже в случае недоступности доступа через основную сеть.
Нет. Для первоначального добавления Enterprise Campus Switch Core в систему UniFi необходимо использовать порты QSFP28.
Консольный порт обеспечивает прямой последовательный доступ к интерфейсу командной строки (CLI) коммутатора для диагностики и восстановления устройства.
Он позволяет администратору управлять коммутатором даже в случае недоступности сетевого подключения.
| Общие характеристики | |
| Размеры | 442,4 × 43,7 × 480 мм |
| Порты RJ45 1 GbE | 1 (10/100/1000 Мбит/с) |
| Порты QSFP28 100 GbE | 32 (40/100 Гбит/с) |
| Консольный порт | 1 |
| Резервирование | MC-LAG (2 коммутатора), 2 блока питания и 5 вентиляторов с горячей заменой |
| Поддержка Layer 3 | Да |
| Форм-фактор | Стоечный, 1U (полноразмерный корпус) |
| Технология Etherlighting™ | Да |
| Производительность | |
| Коммутационная способность | 6,4 Тбит/с |
| Неблокируемая пропускная способность | 3,2 Тбит/с |
| Скорость обработки пакетов | 2,8 млрд пакетов/с |
| Количество поддерживаемых VLAN | 1000 |
| Размер таблицы MAC-адресов | 128 000 записей |
| Статические маршруты IPv4 | 256 |
| Размер буфера пакетов | 24 МБ |
| Списки контроля доступа (ACL) IPv4 | 512 |
| Списки контроля доступа (ACL) MAC | 512 |
| Функции уровня 3 (Layer 3) | |
| DHCP-сервер для локальных сетей | Да |
| DHCP Relay (ретрансляция DHCP) | Да |
| Маршрутизация между VLAN | Да |
| Статическая маршрутизация | Да |
| Функции уровня 2 (Layer 2) | |
| Агрегация портов LACP | Да |
| Технология MC-LAG | Да |
| Протоколы STP и RSTP | Да |
| Расширенные настройки IGMP (Querier, Fast Leave, Router Port) | Да |
| IGMP Snooping | Да |
| ACL на основе MAC-адресов и изоляция устройств | Да |
| DHCP Snooping и защита DHCP | Да |
| Ограничение скорости исходящего трафика | Да |
| Управление потоком (Flow Control) | Да |
| Блокировка MAC-адресов | Да |
| ACL на основе IP-адресов и изоляция сетей | Да |
| Ограничение доступа к портам по MAC-адресам | Да |
| Изоляция портов | Да |
| Зеркалирование портов | Да |
| Поддержка Jumbo Frames | Да |
| Протокол LLDP-MED | Да |
| Голосовые VLAN (Voice VLAN) | Да |
| Защита от сетевых петель (Loop Protection) | Да |
| Аппаратные характеристики | |
| Максимальная потребляемая мощность | 360 Вт |
| Способ питания | 2 универсальных входа 100–240 В AC, 50/60 Гц |
| Вход питания | 2 входа AC, модули питания с горячей заменой |
| Блоки питания | 2 модуля AC/DC мощностью 550 Вт каждый, с горячей заменой |
| Диапазон входного напряжения | 100–240 В AC |
| Интерфейсы управления | Ethernet, AR, последовательная консоль |
| Тепловыделение | 1228 БТЕ/ч |
| Вес | 9,7 кг без креплений; 9,8 кг с креплениями |
| Материал корпуса | Сталь SGCC |
| Материал креплений | Сталь SGCC |

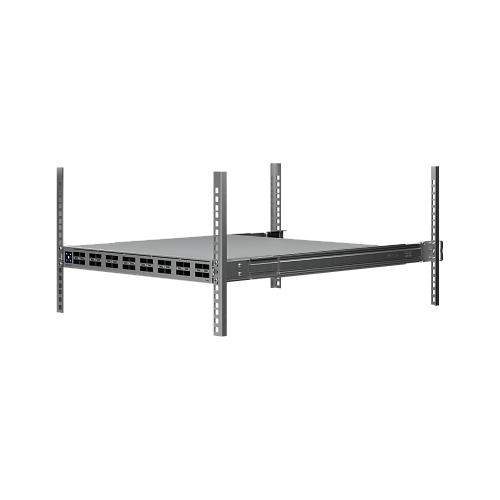

| Совместимость со стойками | 19-дюймовые четырёхстоечные стойки, глубина 650–1000 мм |
| Дисплей LCM | Сенсорный, 1,3 дюйма |
| Система охлаждения | 5 вентиляторных модулей с горячей заменой |
| Защита от электростатических разрядов (ESD) | Воздушный разряд: ±12 кВ; контактный разряд: ±8 кВ |
| Рабочая температура | От −5 до +40 °C |
| Рабочая влажность | 10–90 % (без конденсации) |
| Etherlighting™ для портов QSFP28 | Да |
| Светодиодная индикация Ethernet | Да |
| Светодиодная индикация блоков питания | Да |
| Светодиодная индикация вентиляторов | Да |
| Соответствие требованиям NDAA | Да |
| Сертификация | CE, FCC, IC |
| Программное обеспечение | |
| Приложение для управления | UniFi Network версии 10.6.101 и выше |
