Мост на 1 км на основе Ubiquiti NanoStation M5 и Ubiquiti NanoStation Loco M5

Тема в разделе 'UBIQUITI Общий форум', создана пользователем Phobos, 29 окт 2015.

  1. Phobos

    Phobos новичок

    Регистрация:
    29 окт 2015
    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Добрый день! Первый раз занимаюсь созданием вай фай моста, поэтому есть ряд вопросов.

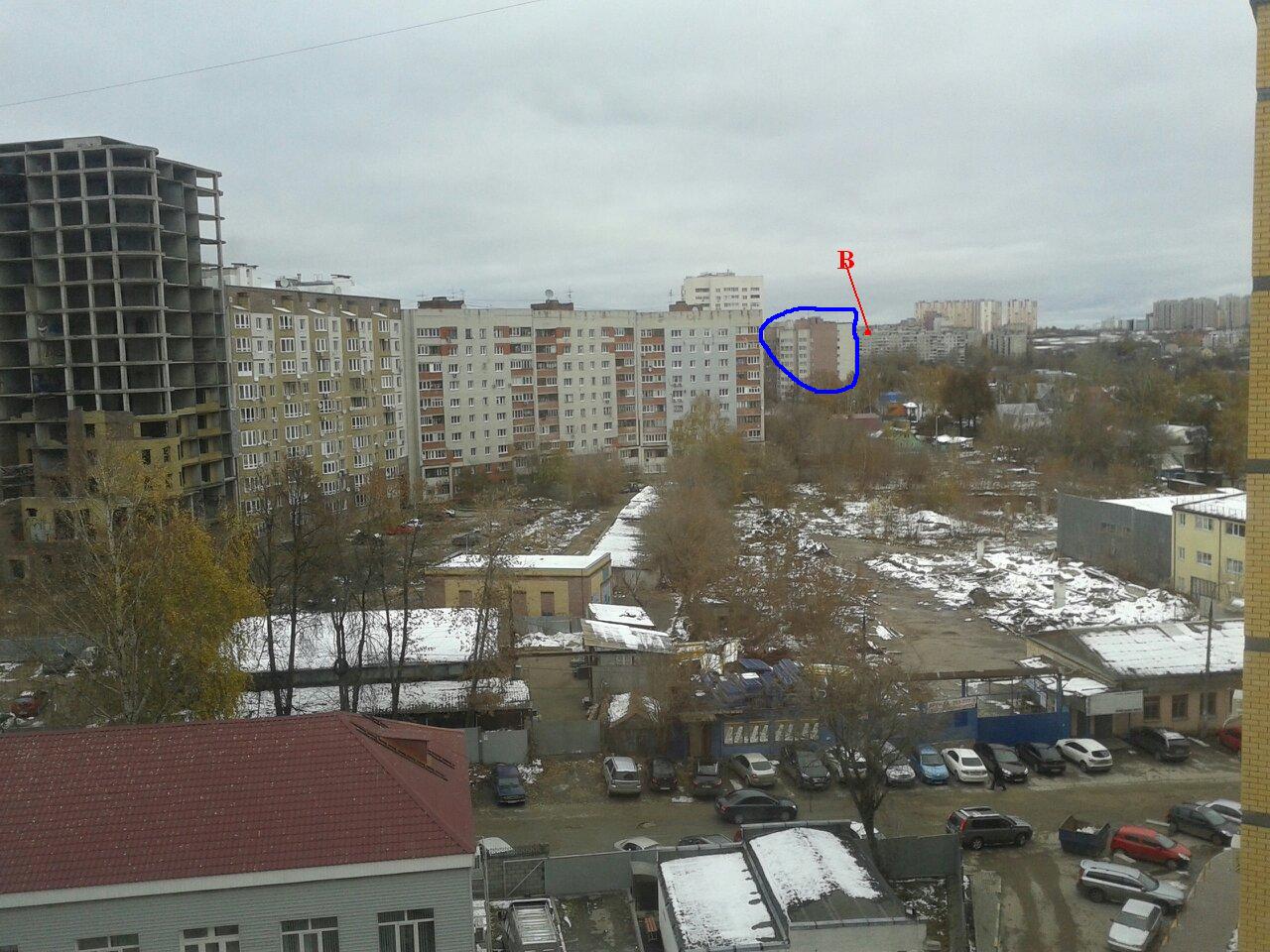

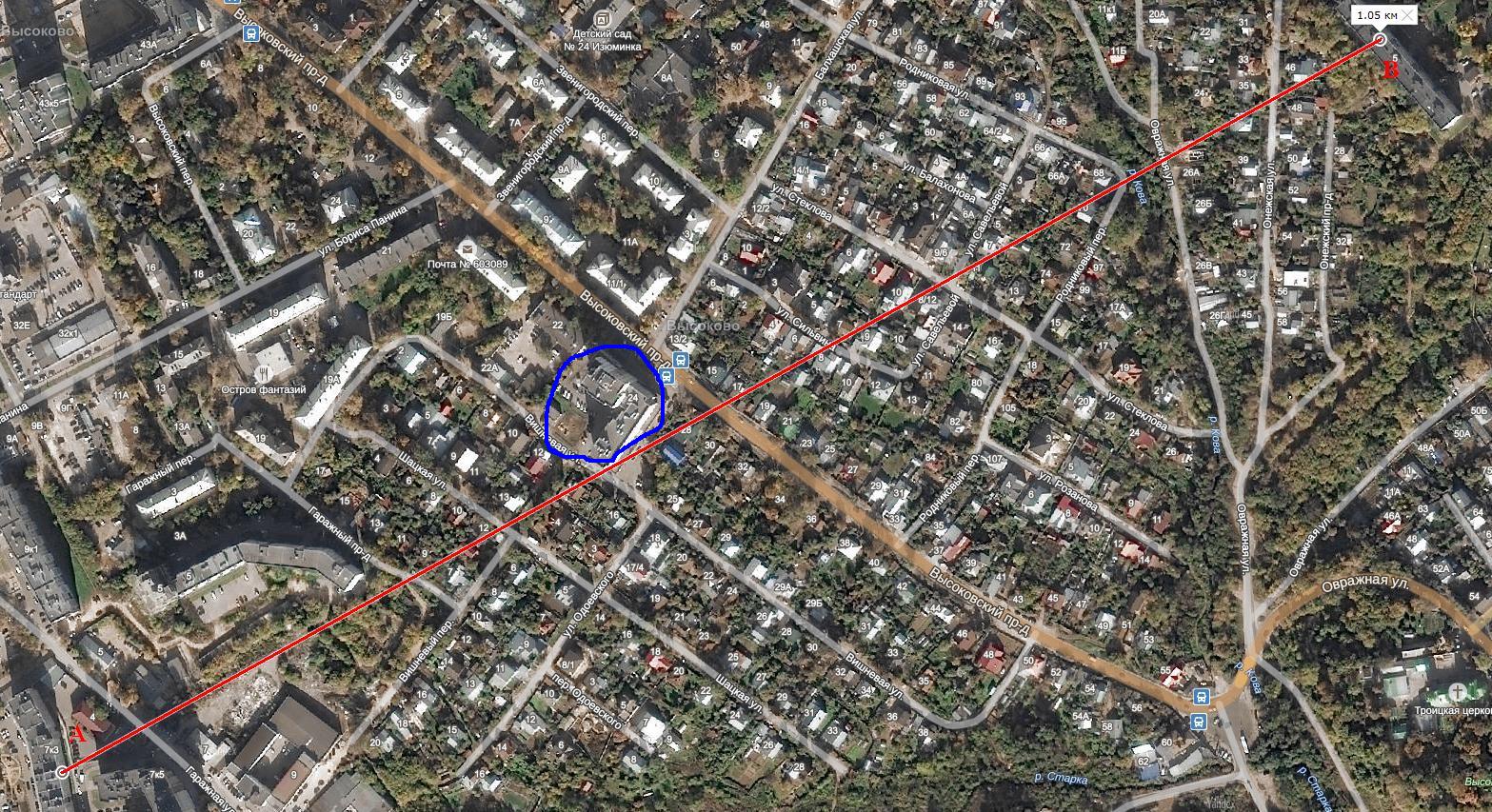

    Между точками A и B расстояние 1 км, есть прямая видимость, но точка B близка к тому чтобы быть перекрытой другим домом (на схеме обвел его синим), будет ли это иметь значение или нет? Так же для большей ясности прилагаю вид из точки А в сторону точки B.
    В точке А планируется ставить Ubiquiti NanoStation M5
    В точке B планируется ставить Ubiquiti NanoStation Loco M5.
    Какую скорость (в теории) удастся получить при такой схеме?
    И еще один вопрос, какое максимальное расстояние поддерживает POE у Ubiquiti NanoStation Loco M5?

    1.JPG 2.jpg

  2. Phobos

    Phobos новичок

    Регистрация:
    29 окт 2015
    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Господа! Если я гдето неясно выразился то прошу поправить меня, ну не может же быть что никто не знает ответы на мои вопросы
    И вообще - правильно ли я выбрал оборудование для своей цели?

    Последнее редактирование: 30 окт 2015
  3. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Ясно как никогда.
    Просто на форуме таких вопросов/ответов вагон )))

    Для своей задачи возьмите что то более "узкое", направленное и менее "шумное"
    NanoBeam, частоту соответственно по вкусу.

  4. Phobos

    Phobos новичок

    Регистрация:
    29 окт 2015
    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Спасибо, видимо буду использовать PowerBeam M5-300.
    Но вопрос про POE остается открытым, какую предельную длину кабеля можно будет использовать? Знаю что для витой пары при передачи только информации рекомендуемый предел 100 метров, справедливо ли это для POE 24 вольта?

  5. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.160
    Симпатии:
    123
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    по опыту - если метраж больше 30 метров - начинаются проблемы, а после 50-ти вообще уровень стабильности очень быстро стремится к нулю

    Phobos нравится это.
  6. Leonid2712

    Leonid2712 новичок

    Регистрация:
    7 окт 2015
    Сообщения:
    132
    Симпатии:
    7
    Баллы:
    0
    Система PoE рассчитана изначально на длину не более 105 метров, иначе нужно брать усиленный блок питания, тот что в комплекте маловат 0,5А 24В и длина линка до 30 метров. на 30 метрах начинает сбоит при полной мощности передатчика. 26-28ДБм, Если брать то нужно до 100 метров минимум 1А 24В или 2А 24В. в остальном если использовать NanoStationM5 с обоих концев то ты сможешь его принять, вопрос тока в скорости, ее стабильность будет тока от того какая ширин канала, (чем меньше скажем 5 или 8 МГц) тем стабильней, но скорость тогда не более 10-15 МБ/с Антену передающию лучше вынести на крышу и зафиксировать, по выше чтобы умники не сняли. и из окна можно словить будет даже полу отраженный сигнал, так как радио луч идет не по прямой, а как сферический, позволяя в небольших пределах 6 градусов огибать препятствия.

    Последнее редактирование: 2 ноя 2015
    Phobos нравится это.
  7. ubnt.su

    ubnt.su Administrator

    Регистрация:
    1 июн 2012
    Сообщения:
    1.635
    Симпатии:
    52
    Баллы:
    60
    Действительно, в ваших условиях Нанос, а тем более Локо ващще не катят.

    Геометрическая видимость есть, но первая зона Френеля почти на 50% перекрыта. То есть, половину вашего сигнала "отрубает" дом. Ну и половиину скорости соответственно.

    Чтобы не покупать другое оборудование, попробуйте запуститься в текущем состоянии, но большой скорости получить не выйдет.

    Попробуйте трюк, используемый моряками над водой (и в новых Рокетах серии Х, кстати). Он состоит в повороте оборудования на 45 градусов от вертикали. Таким образом поляризация из горизонтально-вертикальной, становится Х-образной, позволяя бОльшему объёму радиоизлучения проходить через ваш канал.

    Phobos нравится это.
  8. Phobos

    Phobos новичок

    Регистрация:
    29 окт 2015
    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Спасибо за советы!
    Leonid2712:
    Я так понимаю что на 100 метров достаточно будет заменить стандартный блок питания на такой http://www.ubnt.su/ubiquiti/power-over-ethernet-poe-24-24W.htm
    На 2А, что то не нашел.

    ubnt.su:
    Оборудование еще не куплено, пока только примеряюсь.
    Теперь думаю что вместо Наносов лучше использовать PowerBeam M5-300, как я понял на нем удастся добиться более высоких результатов по скорости и надежности соединения?

  9. dronis3

    dronis3 эксперт

    Регистрация:
    9 дек 2013
    Сообщения:
    2.552
    Симпатии:
    158
    Баллы:
    75
    Род занятий:
    Телекоммуникация
    Адрес:
    Volgograd
    да правильно, m5 300 лучше будет во всем!

  10. Leonid2712

    Leonid2712 новичок

    Регистрация:
    7 окт 2015
    Сообщения:
    132
    Симпатии:
    7
    Баллы:
    0
    Чем больше порабала тем дальше и качественней сигнал, тогда останется дело за малым, выбрать для города NanoBeamM5 или Rocket M5 и к ней порабалу RocketDish 5G-30. последний вариант рассчитан на очень большие расстояния до 30 км. так как за ним уже идут станции на 100 км и 200 км.
