Настройка сети провайдер-zyxel lite III-LocoM2-LocoM2-Zyxel omni II+общий сетевой HDD

ВяткаГрад

новичок
9 Дек 2017
2
0
3
31
Здравствуйте, уважаемые форумчане. В вопросах организации сетей у меня опыта мало и хватает его в пределах настроить роутер домашний.
Возникла необходимость раздать интернет в мастерскую, расстояние менее 400метров, приобрел 2 антены Nanostation LOCO M2.
В идеале ищу решение следующего вопроса и организации вот такой сети:
1. Провайдер
2. Роутер zyxel liteIII (к нему сетевой принтер по wifi и ноут будут подключены)
3. Антены nanostation loco m2 мостом 2шт (Уже выведены и направлены друг на друга)
4.Роутер zyxel omni II (К нему ПК и еще 1 сетевой принтер)+HDD общесетевой с возможностью доступа как устройствам от первого так и от второго роутера

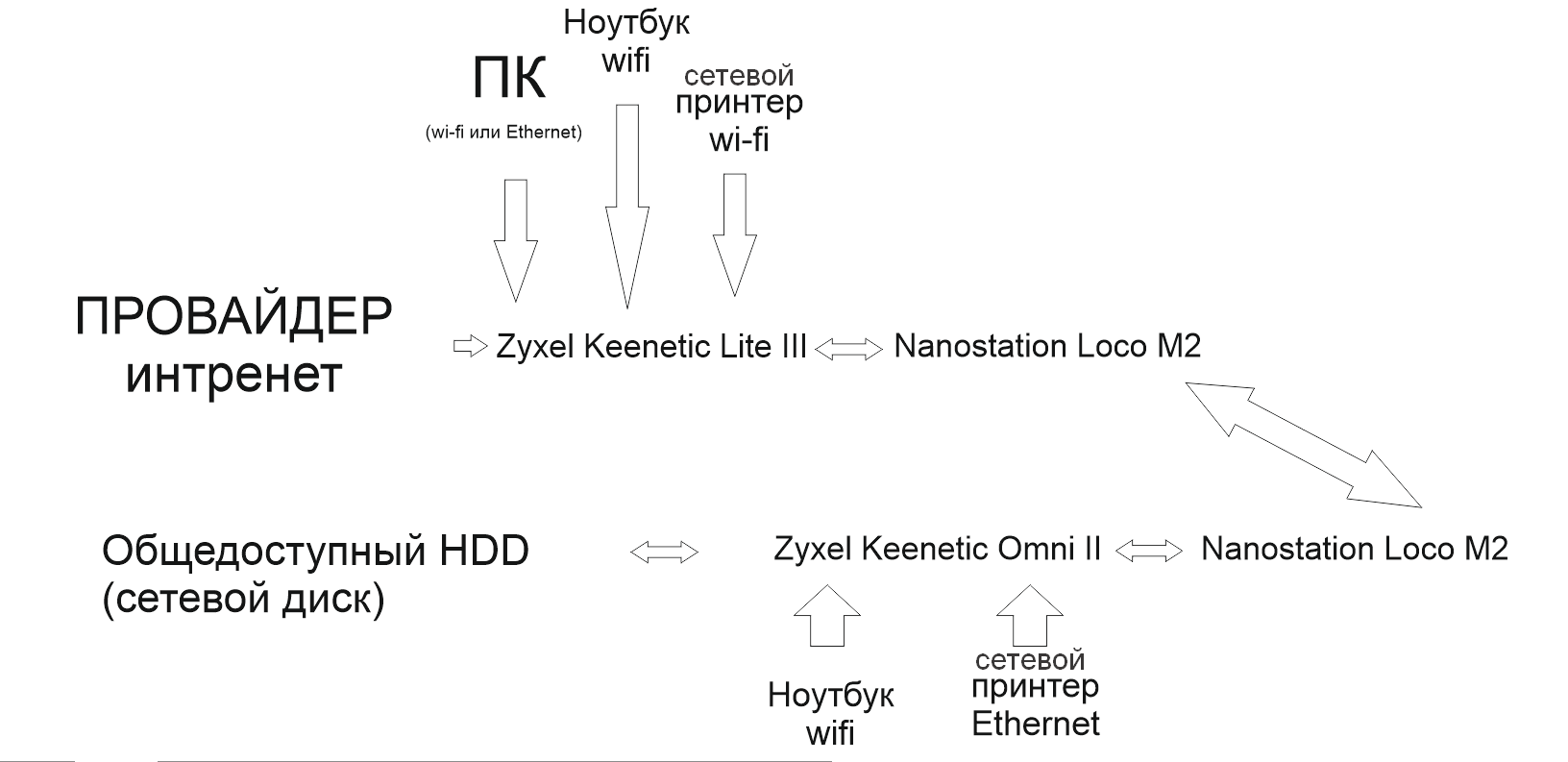

Общая идея по схеме если смотреть то выглядит вот так

То есть интернет должен быть как ДОМА, так и в Мастерской, а так же чтобы доступ был как из дома так и из мастерской ко всем сетевым дискам и принтерам.
Прошу либо помощи либо напутствия с чего начать и куда дальше идти, а может кто вообще сможет дистанционно помочь, со своей стороны буду весьма благодарен, так как повторюсь еще раз в этих вопросах слабо осведомлен.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
1.584
106
5.065
Kharkov
ubnt.ru
Подключаете первое устройство, заходите в настройки браузером (адрес по умолчанию 192.168.1.20, если сеть у вас в другом диапазоне, то напрямую к ПК, в котором временно меняете адрес на 192.168.1.х), ставите AP и меняете адрес (обязательно!) на точке на нужный или DHCP. Потом второе устройство, там выбираете Station. Смотрите, что бы ширина канала, страна и сам канал совпадали. Можете сначала установить ТД, а станцию привязать к ней при настройке. Если все сделаете правильно, у Вас получится ptp мост (раздавать wifi он не будет). Смотрите, что бы на прямой видимости и в зоне Френеля (параметр CCQ, должен быть >96%) не было помех.

Автор
ВяткаГрад

ВяткаГрад

новичок
9 Дек 2017
2
0
3
31
Подключаете первое устройство, заходите в настройки браузером (адрес по умолчанию 192.168.1.20, если сеть у вас в другом диапазоне, то напрямую к ПК, в котором временно меняете адрес на 192.168.1.х), ставите AP и меняете адрес (обязательно!) на точке на нужный или DHCP. Потом второе устройство, там выбираете Station. Смотрите, что бы ширина канала, страна и сам канал совпадали. Можете сначала установить ТД, а станцию привязать к ней при настройке. Если все сделаете правильно, у Вас получится ptp мост (раздавать wifi он не будет). Смотрите, что бы на прямой видимости и в зоне Френеля (параметр CCQ, должен быть >96%) не было помех.
Спасибо примерно что то понял, попробую сейчас все сделать.
Вопрос только по поводу смены адреса антенны, это обязательно или можно просто DHCP поставить и все?!
Буду тут описывать свои действия, мало ли что не так.

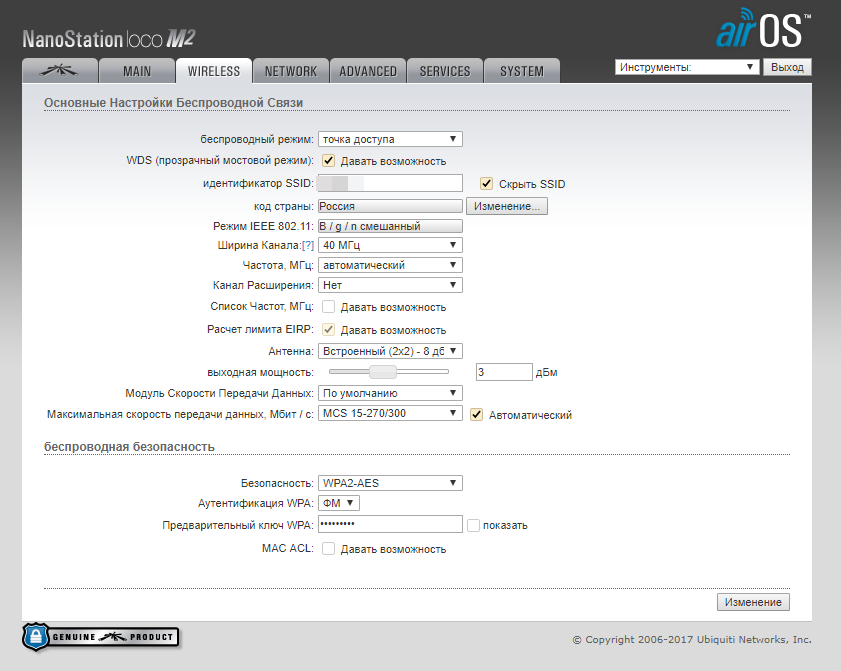

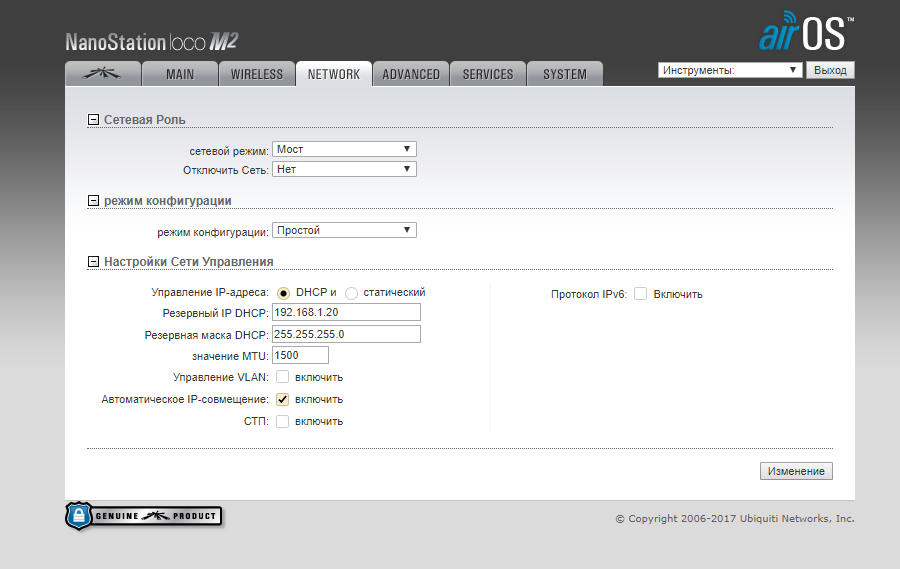

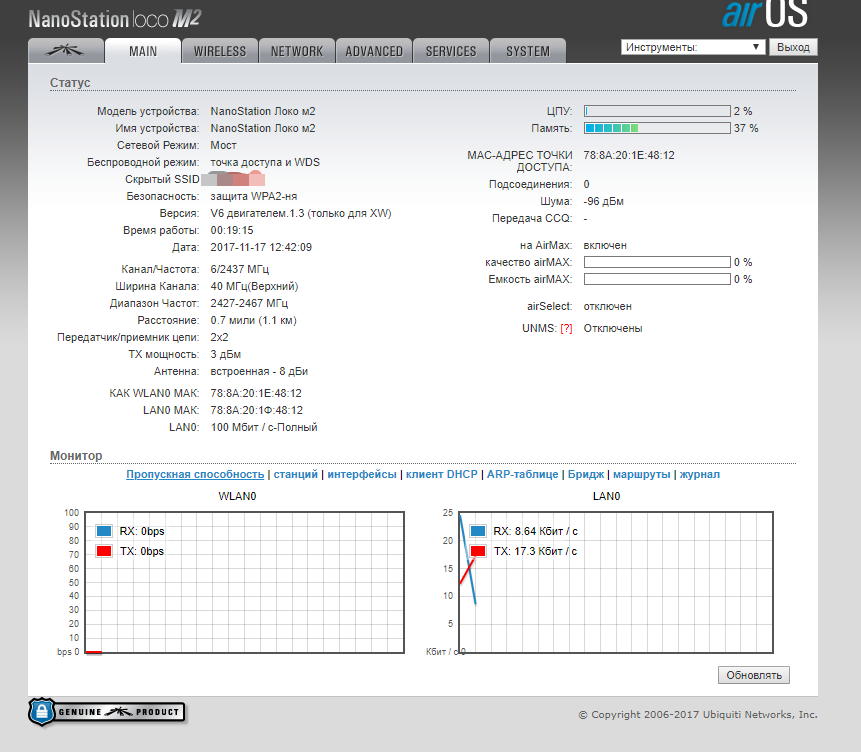

И так скриншоты настройки первой антены



Это настройки антенны от ДОМА. Сейчас пойду до мастерской, попробую там.
На сколько я понял основные вкладки для манипуляций это со второй по четвертую.


fAntom

Super Moderator
Команда форума
24 Ноя 2017
1.584
106
5.065
Kharkov
ubnt.ru
DHCP даже лучше будет. Резервный IP тоже поменяйте с дефолтного на другой (какой-нибудь из Вашей DHCP подсети). Мощность (дБм) придется отрегулировать уже после установки на местах. Всё остальное на первый взгляд - правильно.
