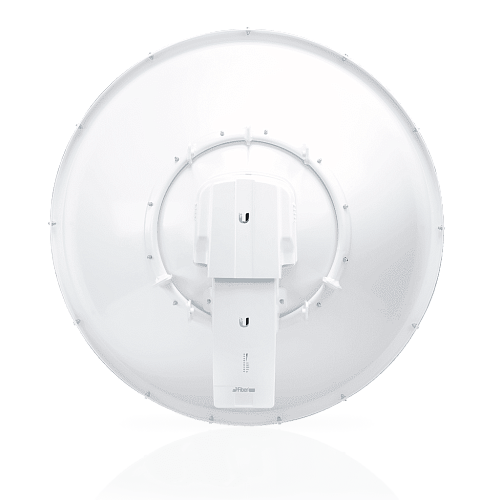

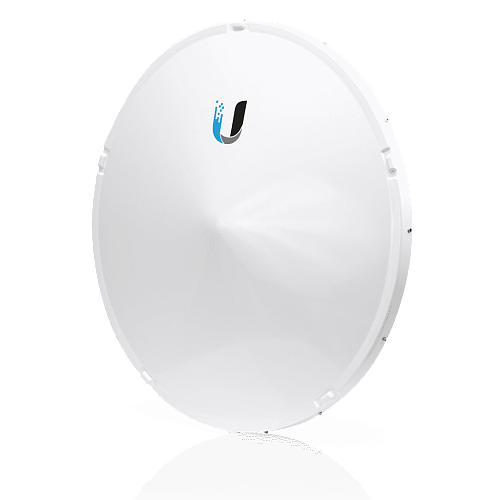

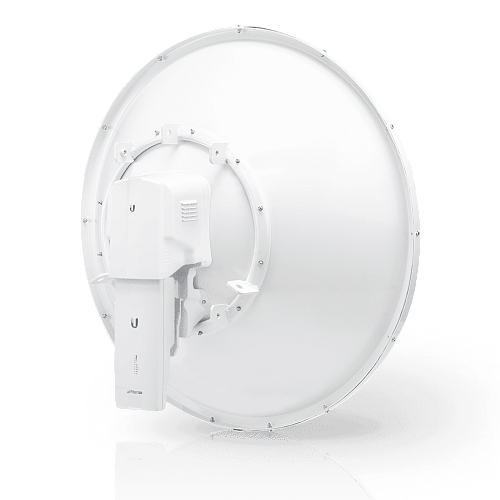

AF11 Complete LB состоит из двух компонентов. Первый – радиомост AirFiber 11FX . Второй компонент – узконаправленная антенна AF-11G35, с шириной диаграммы направленности 2.5 градуса (симметрична в обеих плоскостях). Сумма подобных характеристик, а так же использование нестандартного частотного диапазона 11 ггц обеспечивает высочайшую помехоустойчивость системы.
Максимальная скорость передачи данных, которую обеспечивает модель может достигать 1.2 Гбит\сек.
Мощность радиочасти комплекта AF11 Complete LB достигает 30 dbm, что в сумме с коэффициентом усиления использованной антенны 35 dbi позволяет достичь невероятной дальности связи. В лабораторных тестах данный показатель составил до 200 километров, при условии наличия прямой видимости.
Интерфейс AF11 Complete LB включает в себя гигабитный Ethernet порт и антенные разъемы облучателя параболы и самого AirFiber 11 FX, имеющие тип SMA, и являющиеся герметичными. Для питания модели может использоваться как Passive PoE 50 В DC (PoE адаптер входит в комплект поставки), так и клеммная колодка. Комплект полностью всепогодный, и может использоваться вне помещений при температурах от – 40 до + 55 градусов без опасений за стабильность его работы.
Данные являются ориентировочными при определённых условиях, замеренных в эхо-камере. В реальном применении могут быть ниже или выше.
| Технические характеристики | ||
| Размер |
327 x 112 x 86 мм |
|
| Вес |
2.26 кг |
|
| Радиочастотные разъемы |
4 защищенных от воздействия окружающей среды разъема SMA, два на канал: TX 0, RX 0 (Канал 0) и TX 1, RX 1 (Канал 1), 2 защищенных от воздействия окружающей среды разъема N-Type, один на каждый Duplexer |
|
| Блок питания |
50В, 1.2А гигабитный PoE инжектор (в комплекте) |
|
| Питание |
Passive PoE, DC |
|
| Поддерживаемое напряжение |
38-56 В DC |
|
| Сертификация |
FCC Part 101, ETSI EN 302 217 |
|
| Крепление |
Совместимо с AF-11G35 |
|
| Рабочая температура |
от -40 до 55° C |
|
| Сетевой интерфейс |
Данные: 1 порт RJ45 10/100/1000 Ethernet Управление: 1 порт RJ45 10/100 |
|
| Процессор |
INVICTUS™ 2 IC |
|
| Максимальная пропускная способность |
1.2+ Гбит |
|
| Шифрование |
128-bit AES |
|
| Операционная система |
airOS F |
|
| Беспроводной режим |
SISO/MIMO |
|
| Рабочая частота |
10.7-11.7 ГГц |
|
| Максимальная мощность передатчика TX |
30 дБм |
|
| Точность поддержания частоты |
± 1 ppm |
|
| Ширина канала |
3.5/5/7/10/14/20/28/30/40/50/56 МГц переключаемая полоса пропускания Программируемый прием / передача Рабочие циклы |
|
| AIRFIBER AF-11G35 |
||
| Размер |
811 x 811 x 460 мм |
|
| Вес |
Без кронштейна - 7.14 кг С кронштейном - 11.85 кг |
|
| Частота |
от 10.3 до 11.7 ГГц |
|
| Коэффициент усиления |
35 дБи |
|
| Сектор диаграммы направленности HPOL |
2.5° |
|
| Сектор диаграммы направленности VPOL |
2.5° |
|
| Максимальный КСВН |
2:1 |
|
| Ветровая нагрузка |
1538 Н при 200 км/ч |
|
| Сопротивление ветру |
200 км/ч |
|
| Поляризация |
Г/В ± 45° |
|
| Кросс-поляризационная развязка |
35 дБ |
|
| Монтаж |
На мачту |
|
| Соответствие |
ETSI 302 217-4-2, Class 3, FCC Cat B | |
