PowerBeam 5 AC ISO. Преодолевая пространство.

Использование радиомостов для передачи данных отличается рентабельностью. Не секрет, что оптоволокно, применяющееся при прокладке трасс большой протяженности, имеет высокую стоимость, которая, конечно, во многом оправдывается пропускной способностью линии. Однако, далеко не везде есть возможность использовать кабель. Например, два района в городе разделяет железнодорожная ветка с высоковольтной линией, либо крупная промзона. В таких ситуациях радиомост зачастую становится единственным выходом. Естественно, скоростей, доступных при использовании оптоволокна, достичь не удастся, однако современные решения обладают весьма достойной пропускной способностью.

Одни из лучших моделей точка доступа для создания радиомостов выпускает хорошо известная всем пользователям сетевого оборудования Ubiquiti Networks. Компания является лидером в разработке новых решений беспроводной передачи данных, выпуская современные и изящные с инженерной точки зрения устройства по весьма доступным ценам.

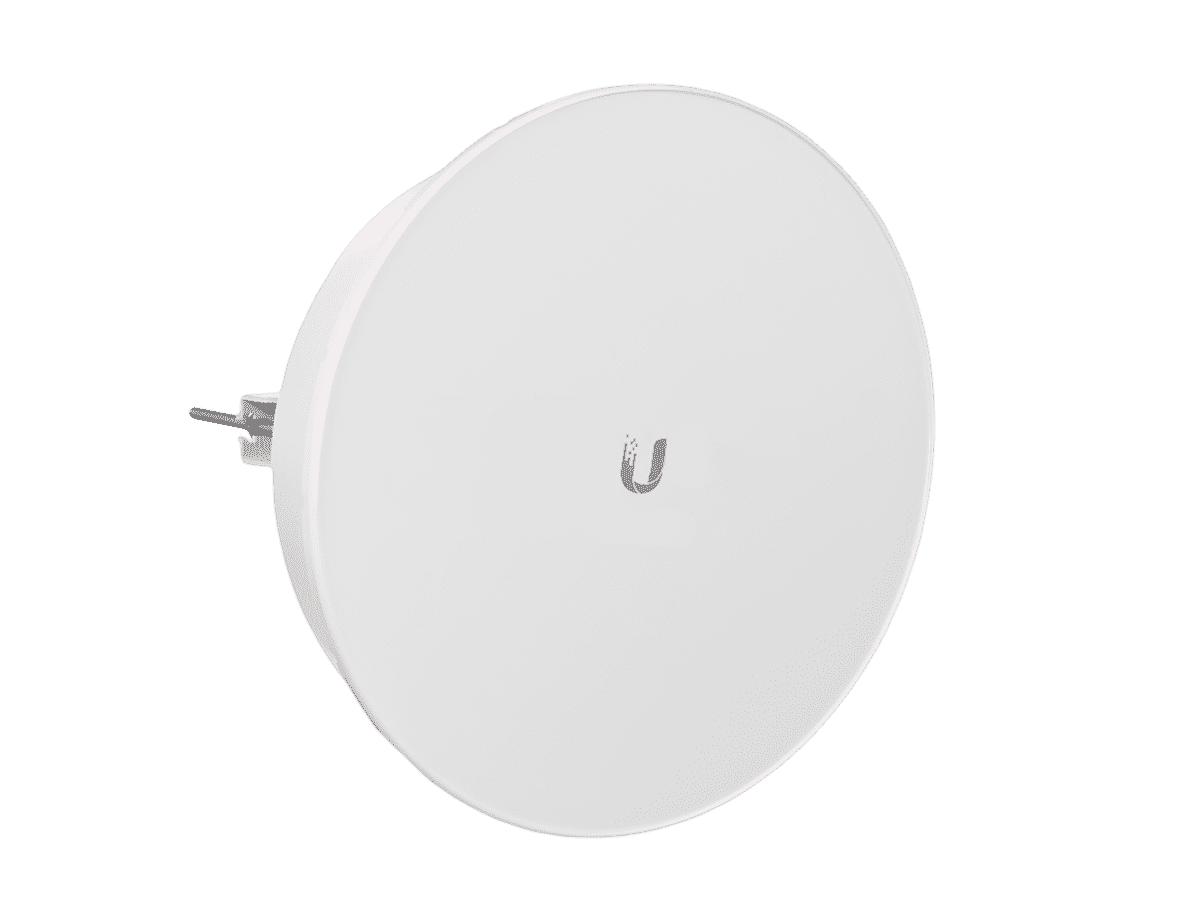

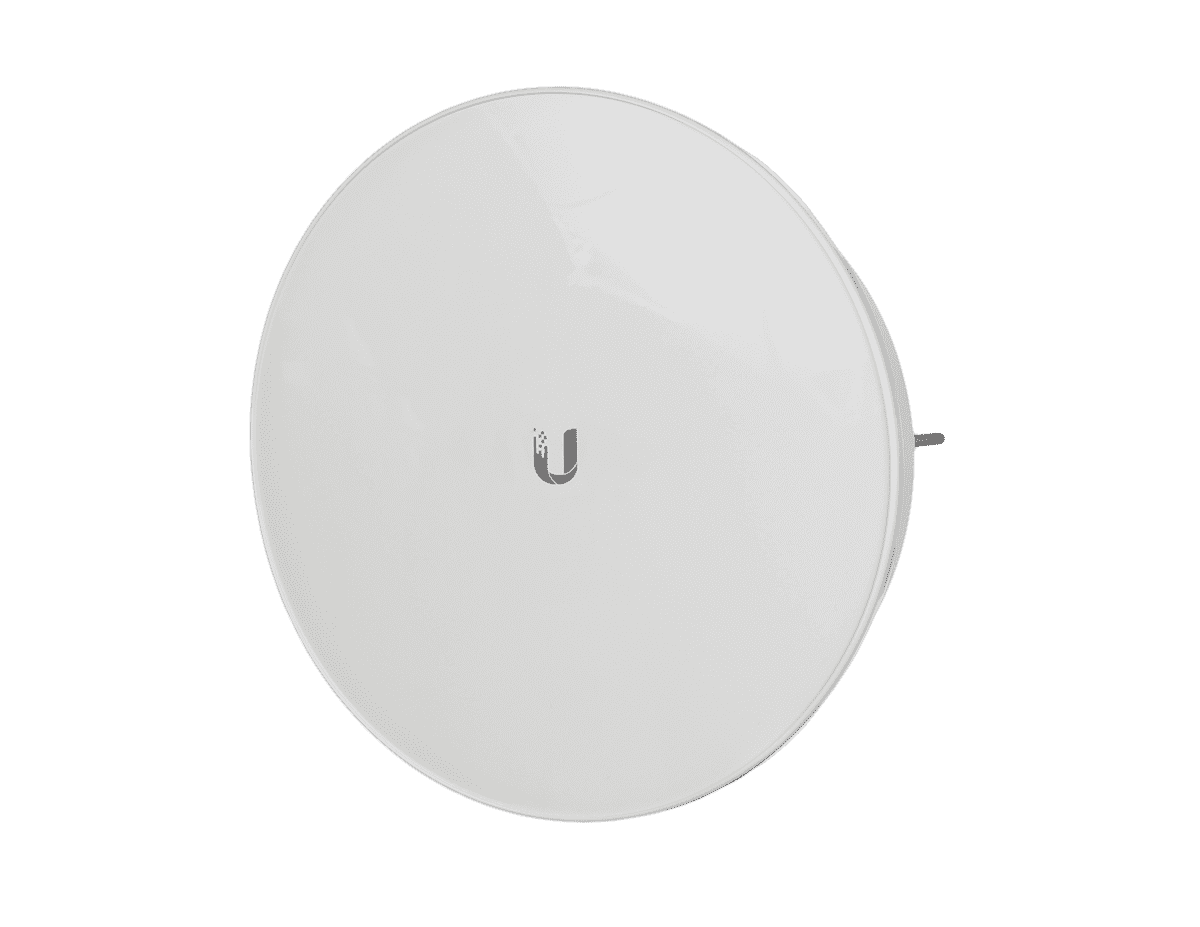

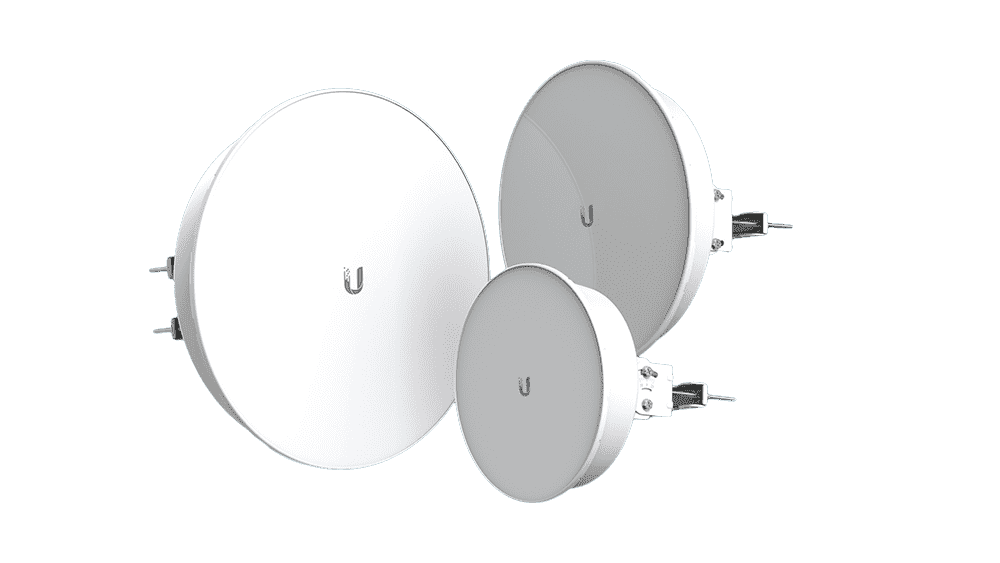

И сегодня мы бы хотели рассмотреть одну из недавних разработок Ubiquiti Networks — радиомосты серии PowerBeam 5 AC ISO. В серию входит три устройства: PBE AC ISO 300, PBE AC ISO 400 и PBE AC ISO 500, которые отличаются между собой размерами, коэффициентом усиления штатной направленной антенны и максимальной дальностью соединения.

PowerBeam M2-400

PowerBeam M2-400 — это новая точка доступа выпущенная компанией Ubiquiti Networks и предназначенная для построения радиомостов точка-точка. В комплект оборудования входят точка доступа и параболическая антенна диаметром 400 мм, обеспечивающая оптимальную для радиомоста узкую диаграмму направленности сигнала.


2.4 ГГц


20+ км


150+ Мбит/с

23358

В наличии

PowerBeam M5-300

PowerBeam M5-300 — выпущенная компанией Ubiquiti Networks будет прекрасным выбором для создания производительных радиомостов, особенно в условиях города, так как частотный диапазон 5 ГГц, в котором работает PowerBeam M5 300, используется намного реже стандартного 2.4 ГГц диапазона, следовательно и помех от работы других сетей на нем меньше.


5 ГГц


20+ км


150+ Мбит/с

23359

В наличии

PowerBeam M5-400

Как и все внешние точки доступа от компании Ubiquiti Networks, Powerbeam M5-400 собрана во всепогодном герметичном корпусе, который обеспечивает защиту электронных компонентов от пыли, влаги и механических воздействий. Настраивается с помощью системы AirOS 7.


5 ГГц


25+ км


150+ Мбит/с

23360

В наличии

PowerBeam m5-620

Новая точка доступа PowerBeam m5-620 является самой производительной из всей серии PowerBeam. Работая в диапазоне 5 ГГц, который значительно менее зашумлен по отношению к стандартному WiFiдиапазону 2.4 ГГц, PowerBeam m5-620 подходит для создания скоростных радиомостов на большие расстояния.


5 ГГц


30+ км


150+ Мбит/с

23522

В наличии

PowerBeam M5 300 ISO

PowerBeam M5 300 ISO - это модернизированный вариант хорошо зарекомендовавшего себя радиомоста PowerBeam M5 300. Инновационная форма отражателя WiFi антенны, который был дополнен оригинальным рупорным элементом, позволила улучшить характеристики диаграммы направленности, уменьшив паразитную боковую засветку WiFi антенны.


5 ГГц


20+ км


150+ Мбит/с

23553

В наличии

PowerBeam M5 400 ISO

PowerBeam M5 400 ISO является модернизированным вариантом хорошо зарекомендовавшего себя радиомоста PowerBeam M5 400. В отличии от стандартной модификации, обновленный радиомост оснащен инновационной параболической антенной оригинальной конструкции, которая дополнена специальным рупорным элементом.


5 ГГц


30+ км


450+ Мбит/с

23554

В наличии

PowerBeam 5ac-300

Представляет собой производительную точку доступа диапазона 5 ГГЦ. Одной из главных особенностей модели является поддержка фирменного стандарта беспроводной связи AirMax AC обеспечивающего высочайшую скорость передачи данных, — 450 мб/Сек.


5 ГГц


20+ км


450+ Мбит/с

24005

В наличии

PowerBeam 5ac-400

PowerBeam 5AC-400 — это универсальная точка доступа диапазона 5 ГГц, основным назначением которой является создание производительных радиомостов. Настраивается с помощью системы AirOS 7.


5 ГГц


25+ км


450+ Мбит/с

24006

В наличии

PowerBeam 5ac-500

Новая точка доступа PowerBeam 5ac-500 из серии PowerBeam. Работая в диапазоне 5 ГГц, который значительно менее зашумлен по отношению к стандартному WiFi диапазону 2.4 ГГц, PowerBeam M 5ac-500 подходит для создания скоростных радиомостов на большие расстояния.


5 ГГц


25+ км


450+ Мбит/с

23361

В наличии

PowerBeam 5ac-620

Новая точка доступа PowerBeam 5ac-620 является самой производительной из всей серии PowerBeam. Работая в диапазоне 5 ГГц, который значительно менее зашумлен по отношению к стандартному WiFiдиапазону 2.4 ГГц, PowerBeam 5 ac-620 подходит для создания скоростных радиомостов на большие расстояния.


5 ГГц


30+ км


450+ Мбит/с

23521

В наличии

PowerBeam 5ac-Gen2

Новая точка доступа PowerBeam 5ac Gen2 является самой производительной из всей серии PowerBeam. Работая в диапазоне 5 ГГц, который значительно менее зашумлен по отношению к стандартному WiFi диапазону 2.4 ГГц, PowerBeam 5 ac-620 подходит для создания скоростных радиомостов на большие расстояния.


5 ГГц


25+ км


450+ Мбит/с

24224

В наличии

PowerBeam 5AC-300-ISO

Производительный радиомост PowerBeam 5AC-300-ISO станет прекрасным решением для развертывания высокоскоростного канала связи между филиалами организаций или при подключении к интернету удаленных зданий при интенсивном обмене данными.


5 ГГц


20+ км


450+ Мбит/с

23555

В наличии

PowerBeam 5AC-400-ISO

Главной особенностью обновленного устройства является измененная форма WiFi антенны, отражатель которой был дополнен оригинальным рупорным элементом, что позволило добиться улучшения характеристик диаграммы направленности, а так же уменьшить лишнюю боковую засветку, дополнительно концентрируя передаваемый сигнал в необходимом направлении.


5 ГГц


25+ км


450+ Мбит/с

23557

В наличии

PowerBeam 5AC-500-ISO

PowerBeam 5AC 500 ISO — это универсальная точка доступа, предназначенная для развертывания производительных радиомостов на большие расстояния. Мощность радиочасти, использованной в PowerBeam 5AC 500 ISO, составляет 22 dBm.


5 ГГц


25+ км


450+ Мбит/с

24073

В наличии

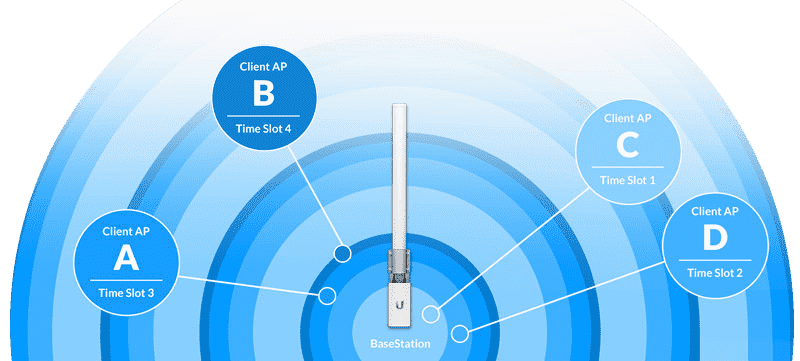

Все точки доступа серии работают в частотном диапазоне 5 ГГц, используя фирменный протокол связи AirMax AC, который отличается высокой спектральной эффективностью и устойчивостью к помехам. Кроме того, благодаря примененной схеме TDMA поллинга, полностью исключается возможность коллизий вследствие наложения пакетов данных друг на друга при их одновременной отправке, поскольку каждое устройство получает персональный тайм-слот для отправки данных.

Несмотря на то, что основной упор при разработке серии делался на использование точек доступа в радиомостах, они способны также работать и в сетях топологии точка-многоточка, например, в качестве клиентского оборудования при подключении к удаленному ослабленному источнику сигнала.

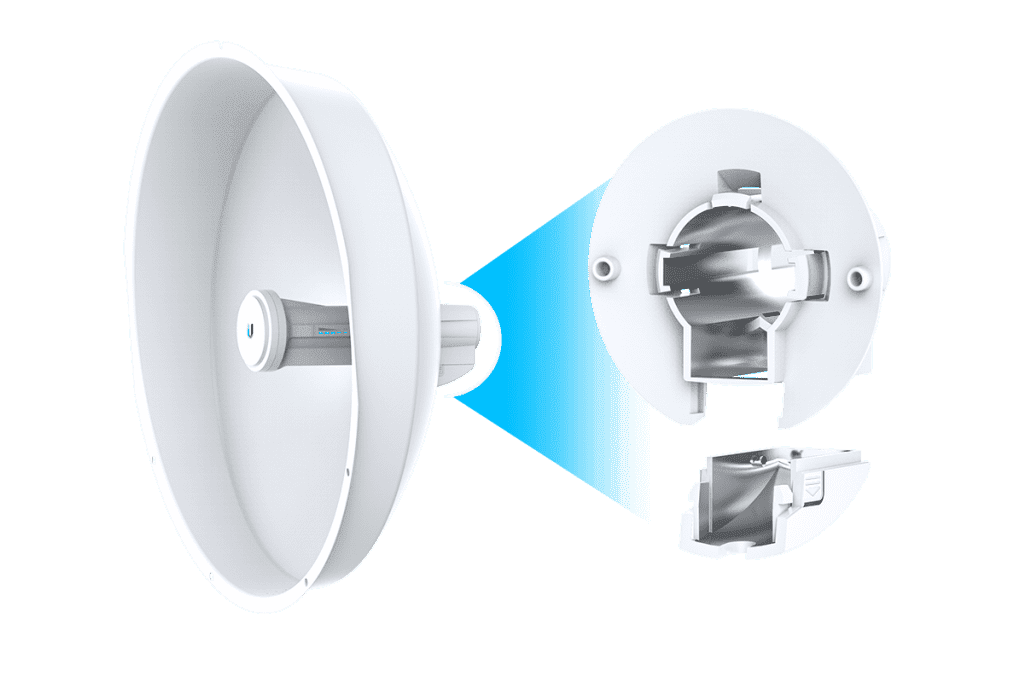

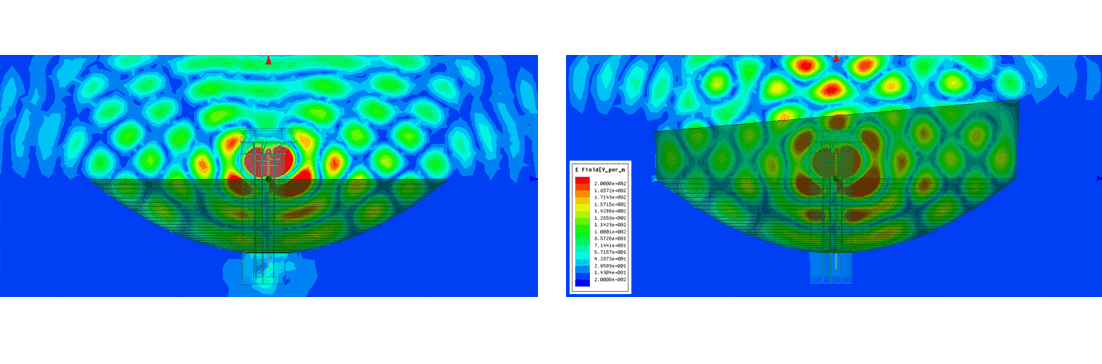

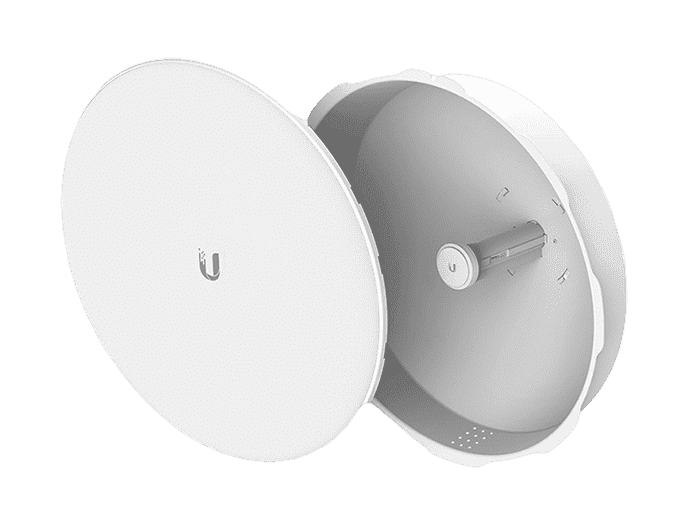

Отдельного внимания заслуживает оригинальная конструкция направленных антенн с интегрированным рупорным элементом, которая оптимизирует конфигурацию диаграммы направленности и улучшает показатели радиоизоляции. Таким образом, несколько точек доступа можно размещать максимально близко, что немаловажно, учитывая частую нехватку места на радиовышках для установки нового оборудования.

Теперь перейдем к характеристикам каждого устройства для более полного знакомства с серией. Наиболее компактной моделью является PBE AC ISO 300. Точка доступа получила радиомодуль с высокой мощностью, которая достигает 25 dBm при использовании простых модуляций сигнала (1XBPSQ, 2 QPSK). В случае работы на максимальной скорости, мощность составляет 21 dBm, что обусловлено необходимостью работы на сложных модуляциях (8×256 QAM).

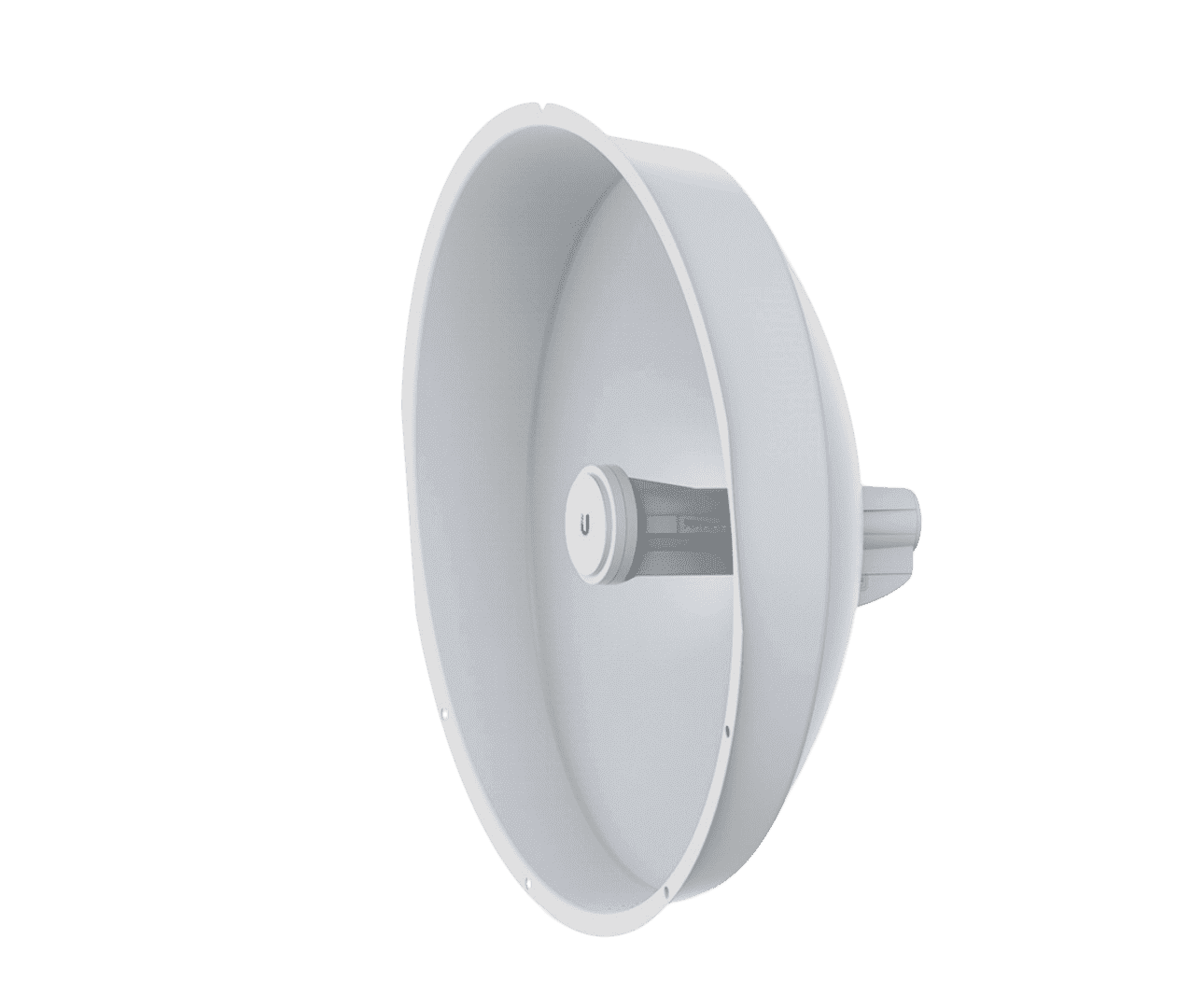

Коэффициент усиления штатной параболической антенны диаметром 300 мм составляет 22 dBi. В сочетании с использованной радиочастью, подобные характеристики позволяет устанавливать соединение на расстоянии до 20 км.

Использованный в устройстве процессор Atheros MIPS 74Kc, 560 MHz, обеспечивает стабильную работу точки доступа даже в условиях высокой нагрузки, при больших объемах передаваемой информации. Объем оперативной памяти составляет 64 Мб DDR 2.

PBE AC ISO 400 является усиленной версией младшей модели. Характеристики радиомодуля устройств, а также вычислительной части идентичны между собой по показателям мощности как при работе на малых, так и высоких скоростях. Основная разница заключается в использованных антеннах — PBE AC ISO 400 получил WiFi антенну с отражателем диаметра 400 мм, которая обеспечивает коэффициент усиления на уровне 25 dBi. Таким образом, максимальная дальность соединения увеличилась на 5 км, достигнув 25 км.

PBE AC ISO 500 значительно отличается от двух предыдущих моделей. Устройство адаптировано под максимально интенсивный обмен трафиком и получило более производительный процессор Atheros MIPS с тактовой частотой 720 MHz, а также увеличенный до 128 Мб объем оперативной памяти.

Направленная антенна, использованная в PBE AC ISO 500, диаметром 500 мм, обеспечивает усиление сигнала на уровне 27 dBi. Несмотря на то, что мощность радиомодуля в данной модели составляет лишь 22 dBm, благодаря характеристикам WiFi антенны дальность соединения при использовании двух подобных однотипных устройств достигает 30 км.

Максимальная скорость передачи данных, доступная для моделей серии серии PowerBeam 5 AC ISO, превышает 450 Мб/сек в режиме работы точка- точка при ширине канала 80 МГц. Однако следует помнить, что на реальную скорость передачи данных сильно влияют такие факторы, как степень свободы зоны Френеля (см. подробнее зона Френеля) и состояние радиоэфира.

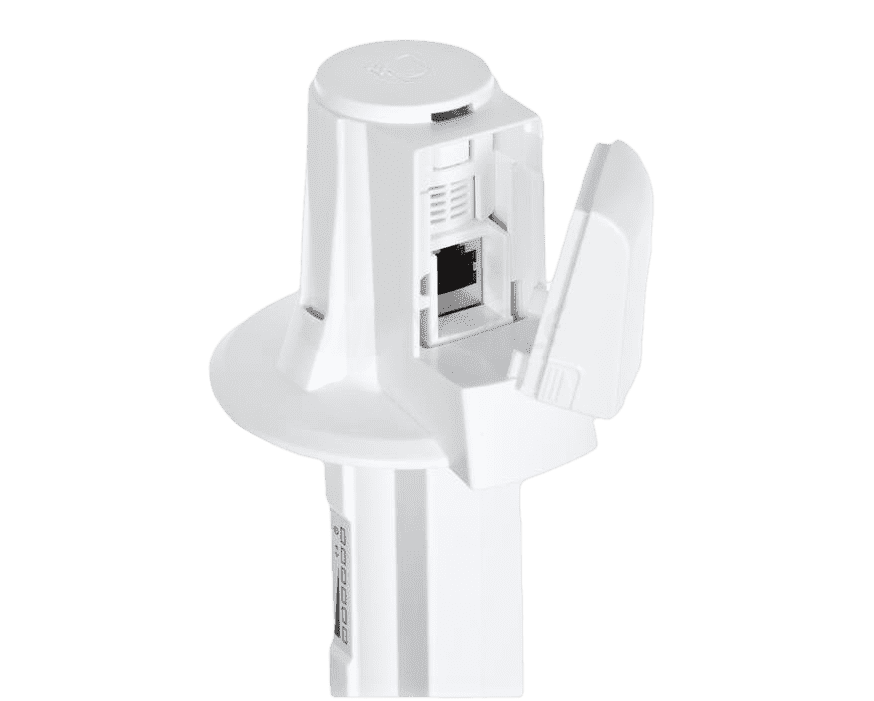

Питание PowerBeam 5 AC ISO организовано через гигабитный Ethernet порт по схеме PoE, которая чаще всего используется в беспроводных точках доступа. Таким образом, минимизируется число подводимых к устройству проводов и облегчается его монтаж.

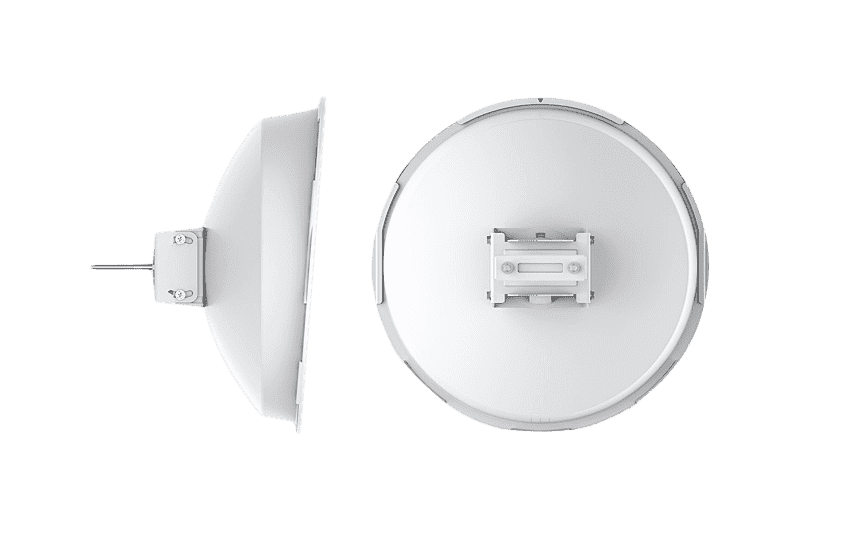

Благодаря прочному, всепогодному корпусу, все точки доступа серии могут использоваться вне помещений при температурах от — 40 до + 70 градусов без применения дополнительной защиты. Отражатель WiFi антенны и крепление PowerBeam 5 AC ISO имеют специальную обработку по технологии Geomet, которая значительно повышает коррозийную стойкость, продлевая срок службы устройства.

Подводя итог впечатлению от PowerBeam 5 AC ISO, можно сказать, что оборудование оставляет приятное впечатление. Точки доступа серии хорошо подойдут для создания радиомостов с высокой пропускной способностью, подключения к интернету удаленных филиалов организаций, либо соединения сегментов небольших сетей. Также можно использовать PowerBeam и в качестве клиентских устройств для подключения к слабому источнику сигналу — например, к удаленной базовой станции.
