Обзор ToughSwitch

ToughSwitch — серия компактных 5-16 портовых коммутаторов, предназначенных, в основном, для организации связи секторов базовых станций, интеллектуальной системы UniFi, а так же IP-камер UniFi c питанием их по технологии PoE. Использование ToughSwitch для объединения устройств Ubiquiti вместо обычного неуправляемого коммутатора и инжекторов питания имеет ряд преимуществ:

• — Уменьшение количества устройств в стойке.
• — Возможность выделения vlan на коммутаторе, не загружая этим процессор точки
• — Возможность удаленной перезагрузки подключенного устройства, если в процессе настройки потеряно управление им.
• — Отслеживание трафика и среднего размера пакетов секторов в одном месте, выявление перегрузки секторов

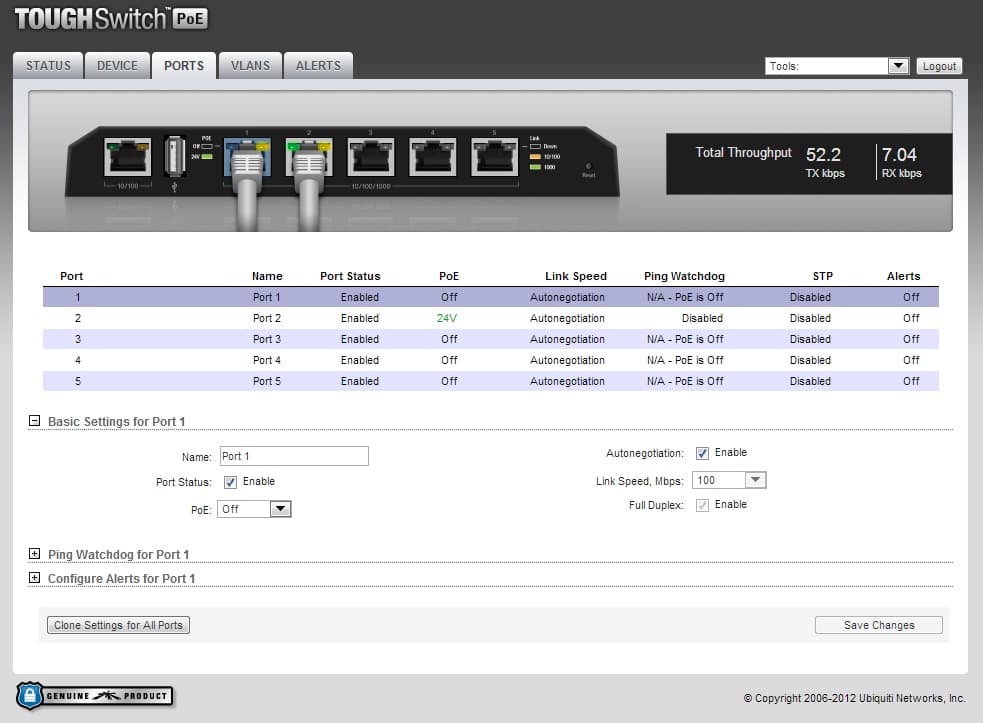

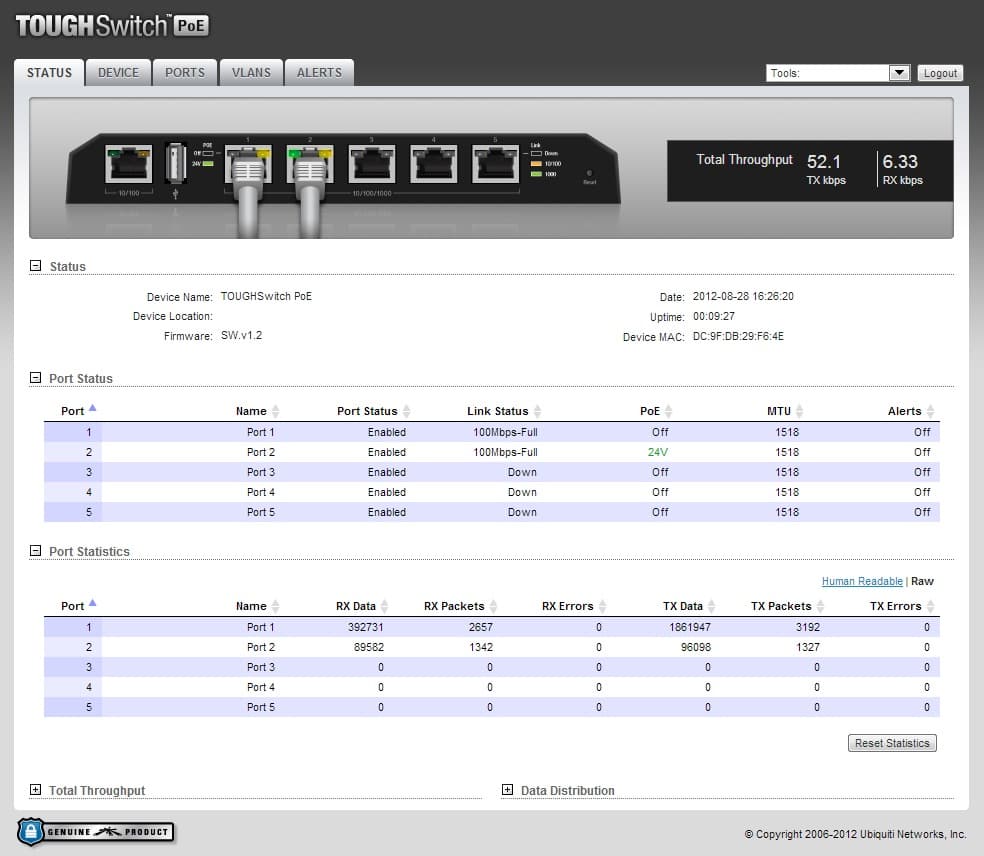

Все коммутаторы позволяют подавать питание на подключенные к портам устройства. Коммутаторы не поддерживают технологию 802.3af, требуется активация питания на выбранном порту в меню устройства. Старшие модели, благодаря поддержке, наряду с привычным для Ubiquiti напряжением питания 24 вольт, напряжения 48 вольт, способны обеспечивать питание устройств сторонних производителей, рассчитанных на питание по стандарту 802.3 af. Поскольку питание подается без опроса потребителя, готов ли он его принять, порты на панели устройства имеют дополнительный индикатор, святящийся, даже при не подключенном кабеле, зеленым, если порт настроен на 24 вольта и желтым в случае 48 вольт. Меню устройства выполнено в классическом для Ubiquiti интуитивно понятном стиле. На первой странице мы видим статистику устройства:

• — Информацию об устройстве и версии прошивки
• — Состояние всех кабельных портов
• — Трафик по портам

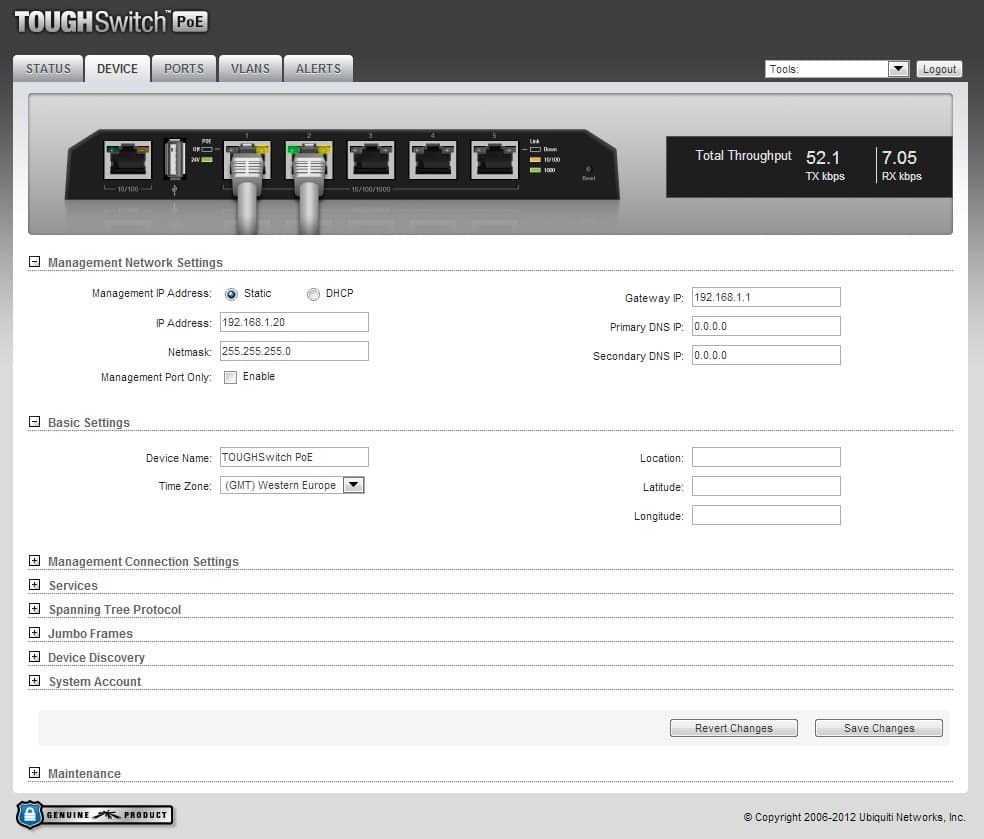

В меню devices нас ждет привычная настройка системы: ip адрес, маршрут по умолчанию, сервер, для получения точного времени, включение rstp. Непривычна разве что поддержка фреймов размером до 9 кбайт, что позволяет эффективнее использовать гигабитные интерфейсы и передавать mpls трафик.

Новым параметром, относительно устройств Airmax серии, является графа management port only. Система ToughSwitch содержит два основных чипа: процессор управления и фабрику коммутации. При настройках по умолчанию эти процессоры обмениваются данными, то есть, возможно управление коммутатором через любой порт. Если данную опцию включить, управление можно будет осуществлять только через management порт системы.

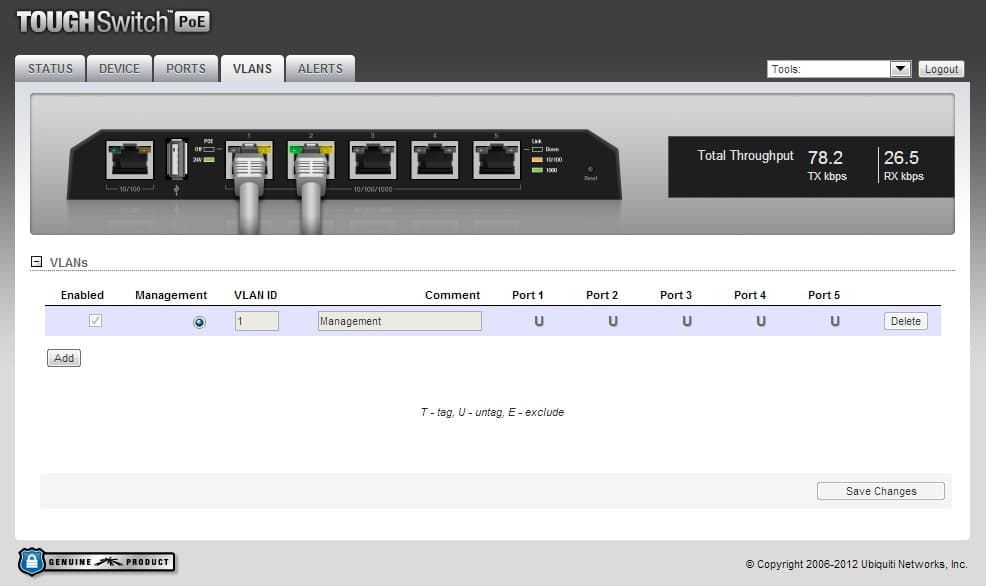

Вкладка Vlans позволяет настроить устройство на работу с vlan тегами. Порты коммутатора могут быть в ;access или trunk режиме. Для каждого описанного vlan доступно три варианта действий на кабельном порту:

• — Exclude — не пропускать данный vlan
• — Tag — пропускать в тегированном виде
• — Untag — исходящий из порта трафик данного влан растегировать, входящий нетегированный трафик тегировать этим влан.
