Внедрение сети из точек доступа" href="/tochki-dostupa.htm">WiFi точек доступа на крупных объектах всегда достаточно сложная задача. Особенно, когда речь идет о обеспечении WiFi хот-спотом исторических объектов. Здания, а равно и внутренние помещения в этом случае имеют уникальный архитектурный стиль, который в зависимости от страны и эпохи может быть самым разнообразным. Конечно, в некоторых случаях внутренний интерьер помещений перерабатывается, например, с целью обеспечения комфорта людям, если здание жилое.

Однако неповторимый исторический шарм всегда присутствует и потому объединяет все подобные случаи необходимость максимально деликатной расстановки WiFi точек доступа, которые не должны нарушать гармонию дизайна бросаясь в глаза чужеродной современностью внешнего вида. С технической же точки зрения наиболее частыми особенностями старых зданий являются толстые стены, экранирующие WiFi сигнал.

Интересная история рассказана в Communiti Ubiquiti, где было необходимо развернуть WiFi хот-спот на территории отеля Palazzo Caracciolo, который расположен в самом центре Неаполя. Комплекс зданий отеля имеет весьма богатую историю. По легенде здесь в свое время останавливались даже короли Неаполя. Пересказ этого увлекательного повествования с нашими дополнениями мы приводим ниже.

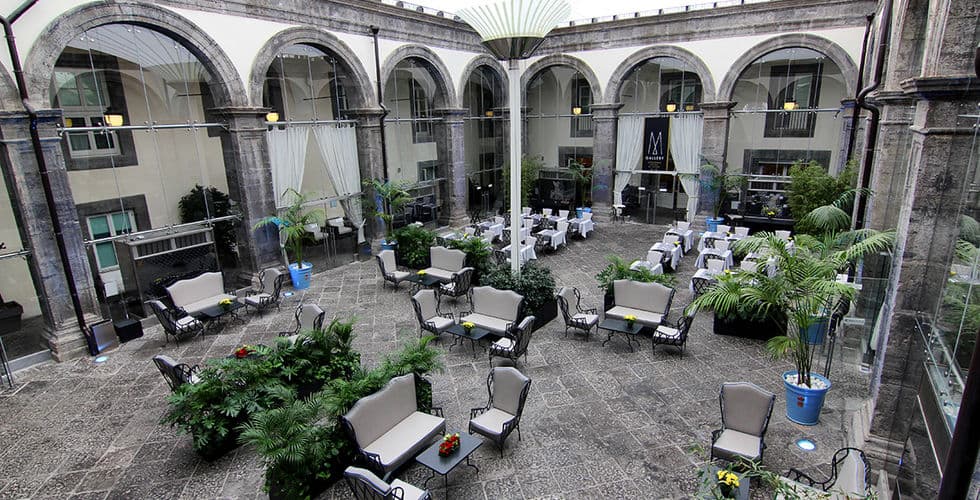

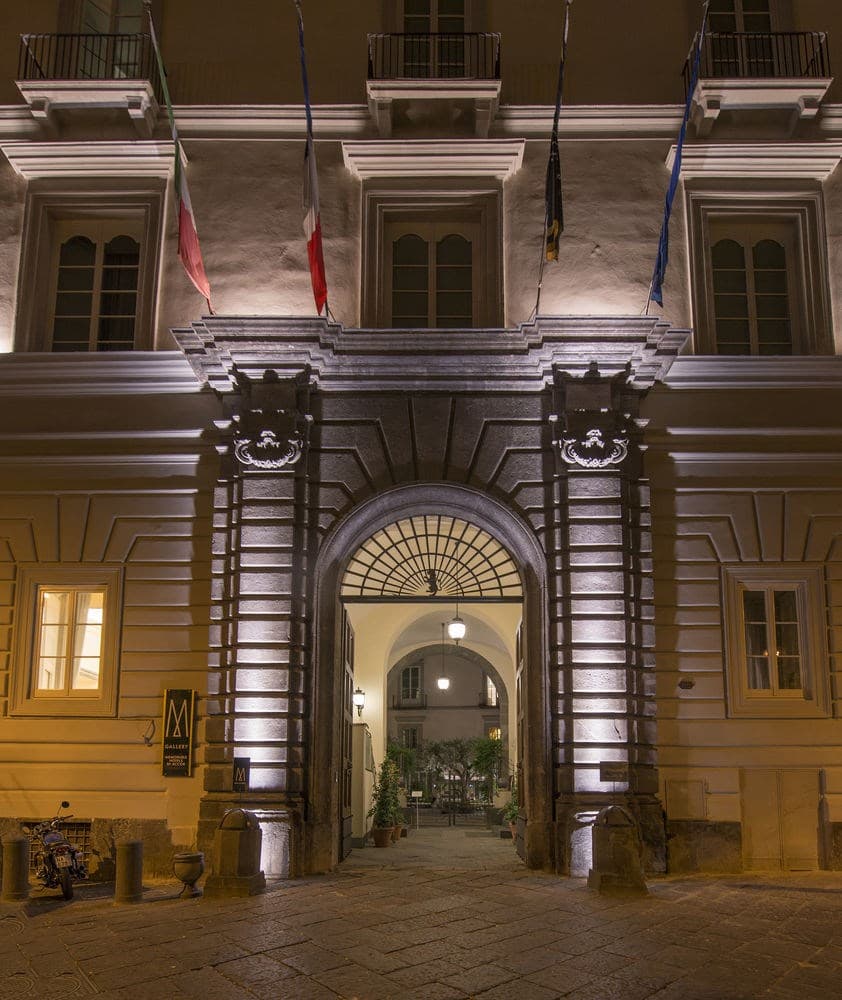

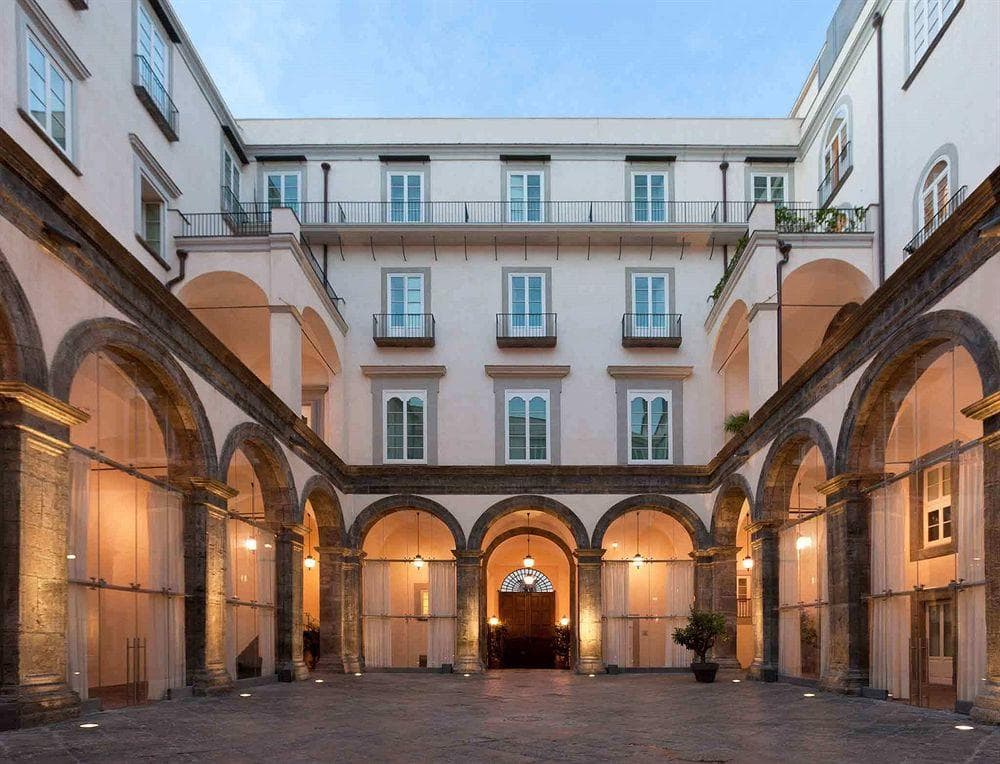

Установкой WiFi оборудования наша компания занимается достаточно давно. Однако миссия, которая выпала на этот раз была необычной и весьма интересной. Требовалось обеспечить WiFi хот-потом старинное здание 1854 года постройки, в котором ныне располагался отель. Внутренний двор, скрытый за внешним величественным фасадом здания скрывал прекрасный сад.

Сами здания подверглось перепланировке. Залы и комнаты были выполнены в относительно современном стиле, однако, учитывая престиж отеля и возраст постройки требовалось подойти к решению проблемы обеспечения WiFi хот-спота максимально тонко, не нарушая дизайнерские замыслы и размещая WiFi точки доступа по возможности незаметно. При этом, как это несложно понять качество связи требовалось обеспечить безупречное.

Сначала было проведено детальное обследование объекта, с составлением списка требуемого оборудования. Мы остановились на точках доступа UniFi. С учетом нашего предыдущего опыта это было наилучшее решение, обеспечивающее прекрасное качество доступа гостей в интернет при довольно скромных затратах со стороны заказчика.

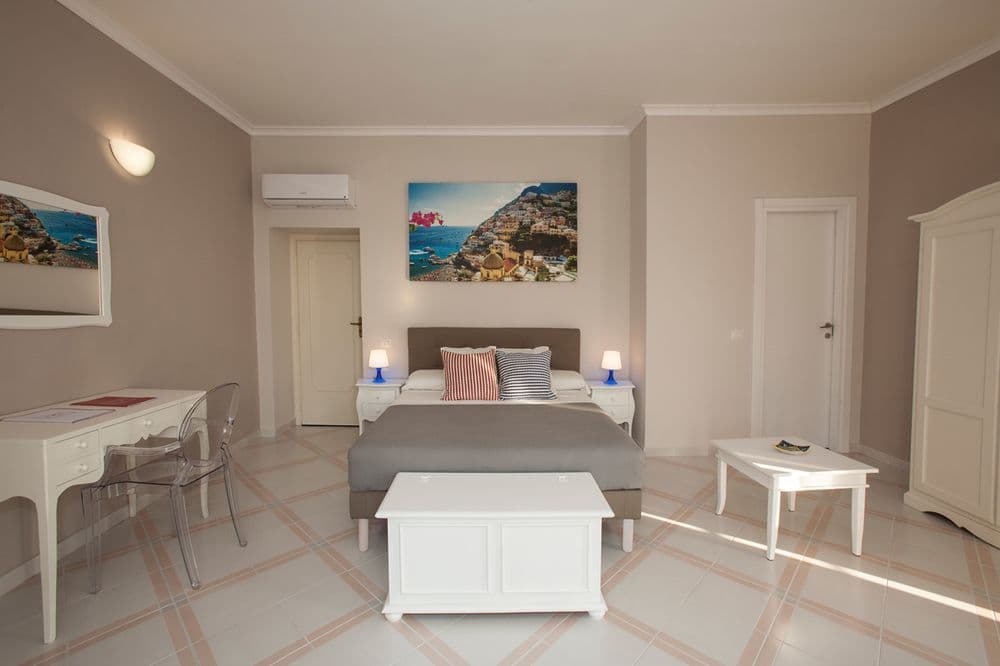

Учитывая количество помещений и сложность планировки было решено использовать беспрецедентное количество точек доступа UniFi. Для покрытия WiFi сетью номеров, холлов, залов кафе суммарно было использовано 45 точек доступа UniFi AP AC LR. На фото ниже вы можете увидеть пример установки WiFi точки доступа в номерах.

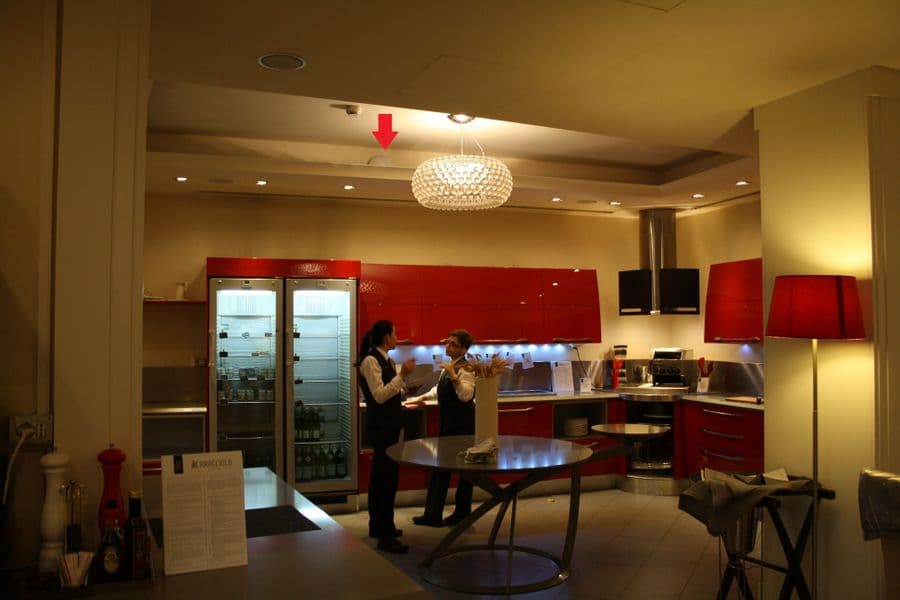

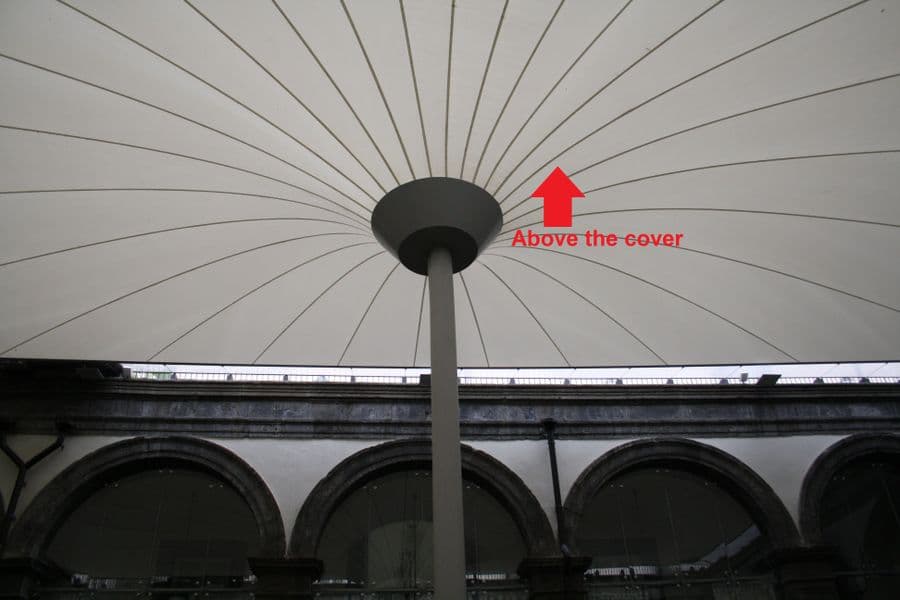

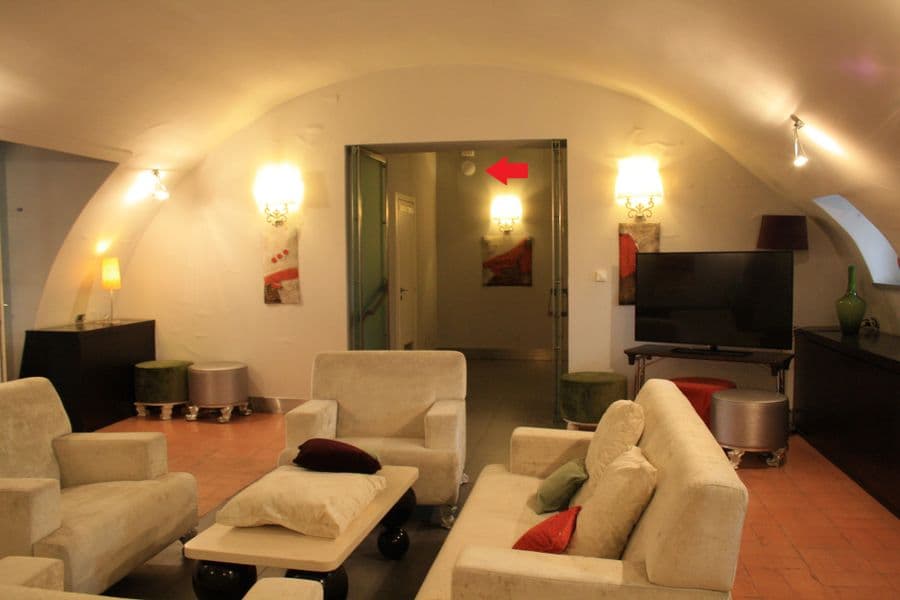

По возможности во всех местах общего пользования мы старались разместить WI-FI точки доступа максимально незаметно, маскируя их в наименее притягивающих взгляд местах пололка, размещая их за дверями и притолками, при наличии такой технической возможности.

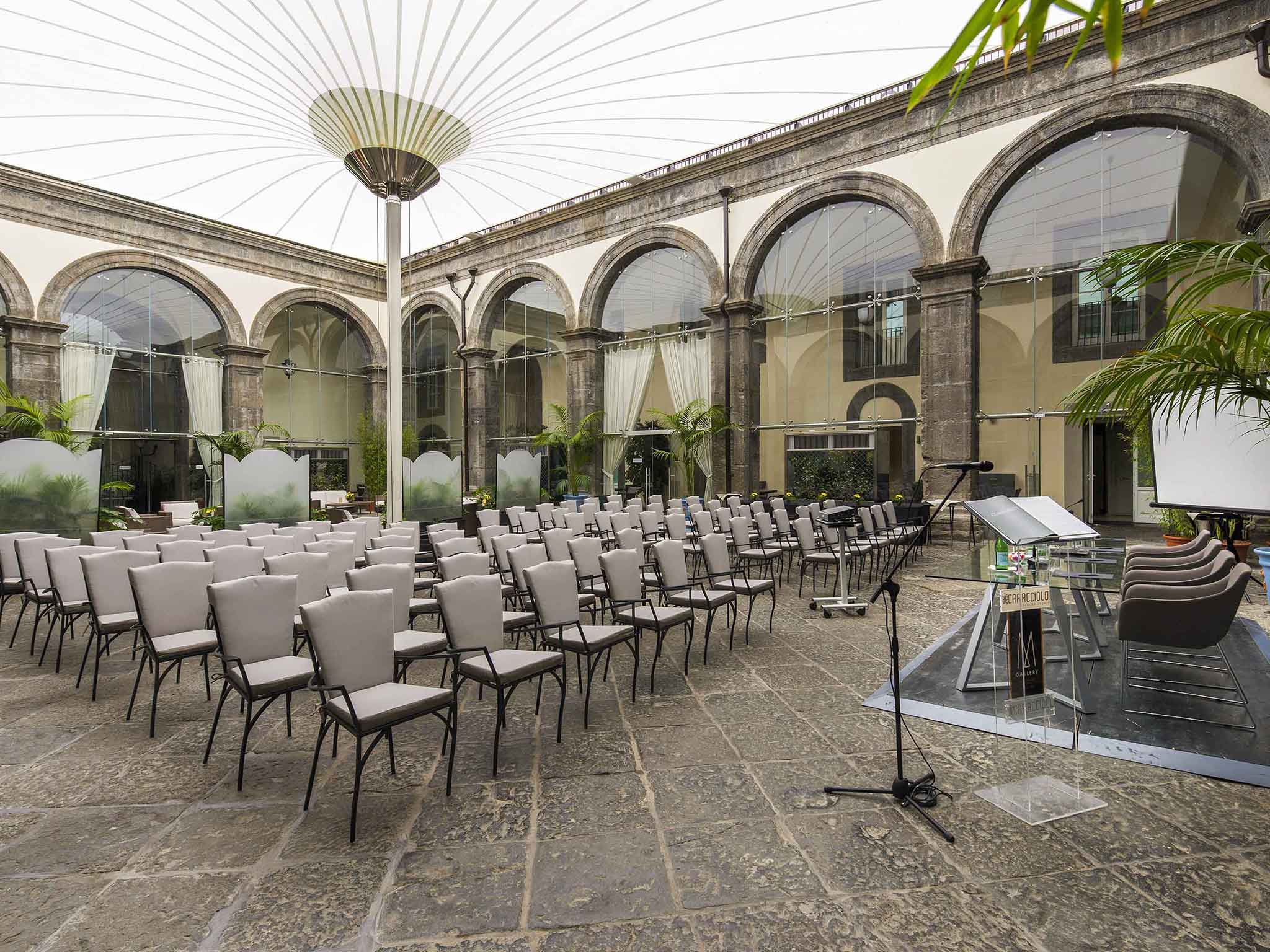

Два конференц-зала отеля были отдельно оснащены UniFi AP AC PRO, поскольку базовой модели, с учетом высокой нагрузки на Wi-Fi точки доступа здесь было бы недостаточно.

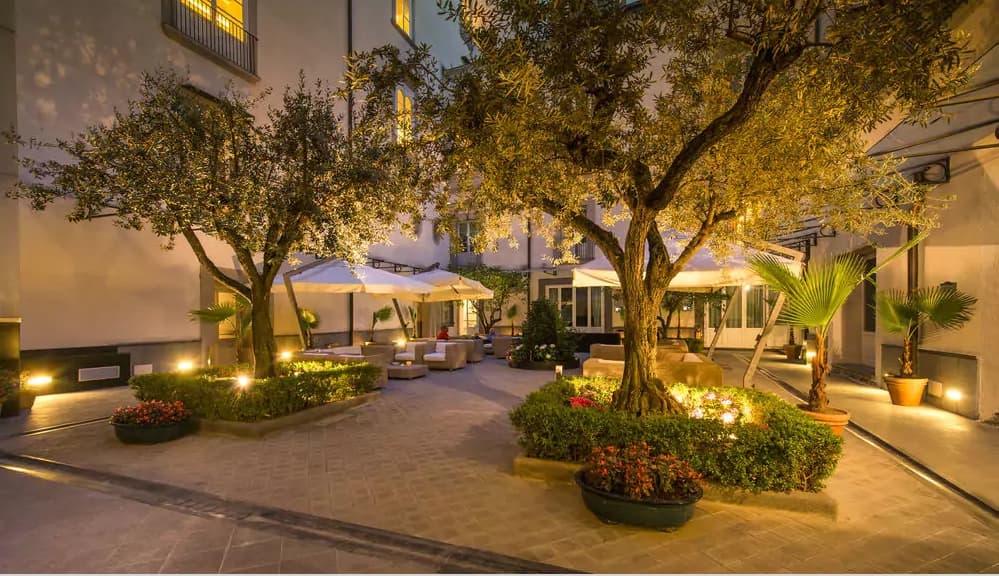

Прилегающая территория отеля, включая двор и сад так же не остались без внимания. Здесь при развертываний хот-спота мы использовали UniFi Mesh. Некоторые WiFi точки доступа мы использовали совместно с UniFi Mesh Antenna, которая значительно меняет характеристики точки доступа.

В отличии от штатных всенаправленных антенн, с невысоким коэффициентом усиления 3-4 dbi UniFi Mesh Antenna является секторной, и обеспечивает усиление сигнала до 10 dbi в диапазоне 2.4 Ггц (ширина луча 90 градусов) и 15 dbi в диапазоне 5 ггц ( ширина луча 90 градусов). Подобный комплект является, по нашему опыту, прекрасным вариантом для создания WiFi хот-спота на открытых пространствах, естественно, с учетом особенностей зоны покрытия антенны.

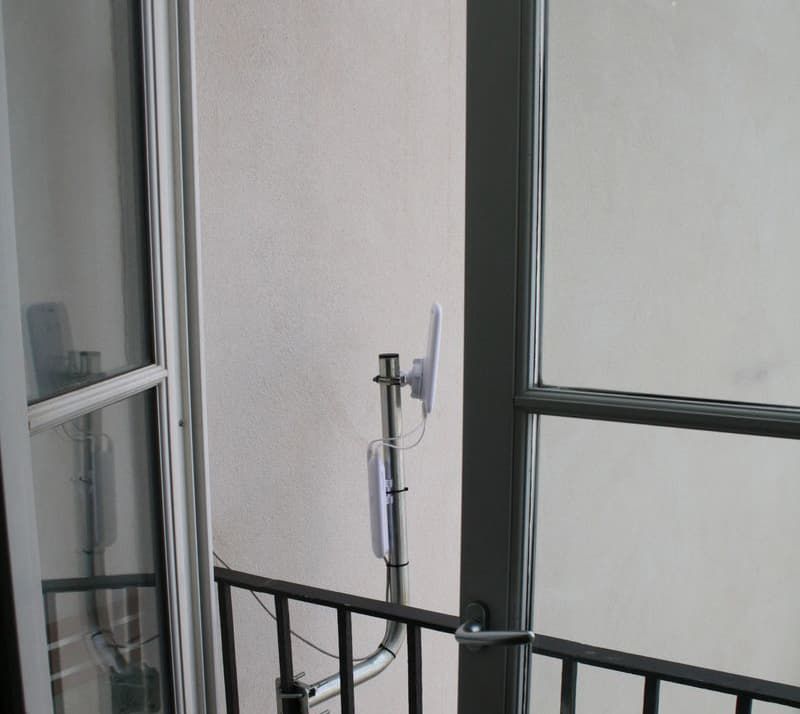

На фото выше видно одна из точек доступа UniFi Mesh установленная на трубчатом кронштейне совместно с UniFi Mesh Antenna.
Для питания точек доступа и коммутации трафика установленно два UniFi Swith 16 POE, один UniFi Swith 24 POE, а так же UniFi Swith 8. За маршрутизацию отвечает UniFi Security Gateway. После окончания монтажа был проведен ряд тестов, который показал стабильную работу сети на любом режиме, даже при высоком уровне нагрузки.

Проект был действительно сложен своим многообразием возникающих задач. Однако в рамках линейки оборудования UniFi удалось успешно и экономически эффективно обеспечить все потребности заказчика. Немалую лепту здесь внесли новые WiFi точки доступа Ubiquiti. Суммарно, от начала работы и до окончательной наладки, процесс внедрения занял 3 месяца. Немало скажете вы – да, ответим мы, но результат того стоил.

UniFi AP HD Nano

UniFi HD Nano – высокопроизводительная двухдиапазонная WiFi точка доступа Ubiquiti, с поддержкой стандартов WiFi 802.11 ac в последней ревизии Wave 2.


2.4/5 ГГц


450+ Мбит/с


867+ Мбит/с

24497

В наличии

UniFi AP

Ubiquiti UniFi AP (UAP) — уникальное решение от ведущего американского производителя телекоммуникационного оборудования. Это не просто точка доступа с пропускной способностью канала до 150 Мб/с, мощным процессором и привлекательным дизайном.


2.4 ГГц


122+ м


300+ Мбит/с

2693

В наличии

UniFi AP LR

Ubiquiti UniFi AP LR — это новая точка доступа для создания исключительно производительных сетевых систем практически не ограниченного радиуса действия. Интегрированная 2Х2 MIMO-антенна и радиочасть мощностью 27 dBm, позволяет увеличивать радиус покрытия одного устройства до 200 метров.


2.4 ГГц


183+ м


300+ Мбит/с

20134

В наличии

UniFi AP AC HD

UniFi AP AC HD следует выбирать в случае, если вам необходимо получить максимальную пропускную способность беспроводной сети.


2.4/5 ГГц


800+ Мбит/с


1733+ Мбит/с

24217

В наличии

UniFi AP AC Security HD

UniFi AP AC Security HD новейшая точка доступа оснащенная двухдиапазонным радиомодулем и предназначенная для работы в местах, где требуется максимальная пропускная способность. Модель отличается повышенной защитой соединения и может одновременно обслуживать до 500 клиентов.


2.4/5 ГГц


800 Мб/с


1733 Мб/с

24299

В наличии

UniFi AC Lite AP

UniFi AC Lite AP входит в новую линейку устройств серии с поддержкой стандартов WiFi 802.11 ac. Точка доступа имеет форму диска, с диаметром всего лишь 154.5 мм при толщине корпуса 30 мм, и предназначена для использования в условиях средней и небольшой нагрузки внутри сети.


2.4/5 ГГц


300+ Мбит/с


867+ Мбит/с

23558

В наличии

UniFi AC LR AP

UniFi AP AC LR – это точка доступа с повышенной мощностью радиочасти, которая составляет 22 dBm в диапазоне 5 ГГц и до 24 dBm в диапазоне 2.4 ГГц.


2.4/5 ГГц


450+ Мбит/с


867+ Мбит/с

23560

В наличии

UniFi AC PRO AP

UniFi AP AC PRO следует выбирать в случае, если вам необходимо получить максимальную пропускную способность беспроводной сети.


2.4/5 ГГц


450+ Мбит/с


867+ Мбит/с

24525

В наличии

UniFi AC EDU AP

UniFi AP AC EDU — это производительная точка доступа, оснащенная качественным динамиком.


2.4/5 ГГц


450+ Мбит/с


1300+ Мбит/с

23562

В наличии

UniFi AC In Wall Pro

UniFi AC InWall Pro — новая компактная точка доступа предназначенная для монтажа в стену, вместо штатной Ethernet розетки.


5 ГГц


17 дБм


1700+ Мбит/с

24335

В наличии

UniFi AP In-Wall

UniFi AP In-Wall — это уникальное устройство, которое совмещает в себе функции обычной Eternet розетки и полноценной WiFi точки доступа.


2.4 ГГц


17 дБм


150+ Мбит/с

24011

В наличии

Ubiquiti UniFi AP AC In-Wall

UniFi AP AC In-Wall — оригинальная и необычная точка доступа выпущенная в корпусе, напоминающем обычную Ethernet –розетку. Если в следствии нехватки места, либо по причине строгого дизайна помещения нет возможности использовать серийные точки доступа UniFi , вам на выручку придет UniFi AP AC In-Wall.


5 ГГц


17 дБм


150+ Мбит/с

24251

В наличии

Портативный сервер Ubiquiti UniFi Cloud Key

UniFi Cloud Key предназначен для удаленного управления сетью устройств UniFi. Четырехъядерный процессор и гигабайт оперативной памяти обеспечивают необходимый высокий уровень вычислительной мощности.


1 GB DDR

23634

В наличии

Подводя итоги нашему отчету следует отметить большое значение положительного опыта реализации UniFi сети на подобном объекте. Проект действительно сложный и масштабный и примененная в нем схема подтверждает высокую фактическую работоспособность WiFi точек доступа UniFi на практике. Радует факт использования новых UniFi Mesh с секторными антеннами, которые в данном случае прекраснос правились с задачей создания WiFi хот-спота в саду и внутреннем дворе. Таким образом в актив UniFi можно записывать еще один отель высокого уровня, который теперь вместе с Uniquiti предлагает своим гостям бесплатный WiFi.
