    Здравствуйте!
    Собираю дистанционную систему для фотосъёмки. За основу брал конструкцию автора: http://shkolny.livejournal.com/28288.html

    Собрал по приведённой схеме, используя маршрутизатор и адаптер Wi Fi Dlink.
    Дистанционная система хорошо работает, позволяет удаленно производить фотоснимки: DSC00003 (1).jpg
    На фото видно как фотоаппарат подключен кабелем к маршрутизатору, и далее по WiFi сигнал поступает на нэтбук, где с помощью специальной программы возможно удаленно управлять фотоаппаратом.
    Но есть один существенный недостаток. Это очень небольшая дальность системы. Испытывал в лесу в непрямой видимости, с внешними антеннами 14 и 18 db. Дальность была метров 100, не больше. Это очень мало, надо чтоб было в непрямой, метров 500 хотя бы, лучше километр.

    Мне подсказали, что неплохо для моих целей использовать частоту 900 мгц. Я фотографирую животных и птиц в природе, за городом, вдали от населённых пунктов, так что проблем с мобильными операторами связи не будет.

    Помогите подобрать аппаратуру 900 мгц для моих целей?

  2. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Можно попробовать комплект Loco M900. Если не потянет (очень много деревьев) то Rocket M900

  3. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Большое спасибо за ответ!
    А подскажите пожалуйста будет ли работать такая связка? Ноутбук c точкой доступа (Rocket M900)------радиоканал------точка доступа (Rocket M900)+принтсерверTP-LINKTLPS310U+фотаппарат

    Последнее редактирование: 13 фев 2014
  4. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    собственно такую схему вам и придется реализовать. по другому не получится.

  5. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Это хорошо, что такая схема должна заработать.

    Rocket M900 и Loco M900, я смотрел в характеристиках, процессор у них одинаковый. Но как бы считается, что Rocket M900 большую дальность обеспечивает. Это действительно так? За счёт чего?
    И ещё подскажите какие антенны использовать? Cмотрел здесь на сайте, но на 900 мгц ничего не нашёл.

  6. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Процессор нужен что бы трафик перерабатывать (если упрощенно), а мощность точки от другого зависит
    а вот кстати и наши герои - антенны, у локо встроенная и не сильно мощная
    На рокет вы можете сами выбрать.
    позвоните по телефону с сайта, менеджеры расскажут что есть и что поставить))))

  7. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Позвонил, только что. Объяснили, что по дальности связи Loco M900 и Rocket М900 одинаково будет, единственно, что только скорость передачи данных у Rocket выше.
    Но зато у Loco есть встроенная антенна. Конечно это не исключает приобретение наружной, но иногда и встроенной может хватит.

  8. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Только вот не выяснил, придётся ли ставить в эту связку ещё и маршрутизатор?

  9. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Если достаточно по одному сетевому выходу с каждого конца, то не нужно.

  10. Born

    Born новичок

    Регистрация:
    11 июл 2013
    Сообщения:
    162
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Volgograd
    2 Nanostation мне кажется были бы более удобным вариантом. Их даже на штатив под фотоаппаратом можно удобно прикрепить)

  11. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Достаточно. Других устройств не планируется подключать, только фотоаппарат.

    Да, они компактные и антенна есть встроенная. Осталось только определиться хватит ли мне 150 mb/s (это в лучшем случае).

  12. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Во первых, 150 - это в идеальных условиях.
    Во вторых, радиоканал 150, а сетевые интерфейсы то что у Локо что у Рокет 10/100 - так что в лучшем случае при всех идеальных условиях 80-90 - но это тоже сомнительно.

    Я бы расчитывал на <50

  13. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Ага, вот оно как.. Значит получается, что нет смысла брать Рокет, если в скорости он не выиграет (в моей ситуации). По дальности одинаково что Рокет, что Локо.
    Итак, значит Loko m900? Не в цене конечно вопрос можно взять и более дорогой Rocket, но просто чтобы не пришлось покупать дважды. А вернее трижды, так как Dlink я уже приобрёл зря. :)

    Последнее редактирование: 14 фев 2014
  14. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Возьмите 2шт. Loko m900, думаю вам их мощностей хватит.

  15. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Наверное так и сделаю. Спасибо за помощь. Напишу, что получилось...

  16. arastegaev

    arastegaev Moderator

    Регистрация:
    16 янв 2013
    Сообщения:
    4.163
    Симпатии:
    119
    Баллы:
    123
    Род занятий:
    опытный пользователь :-)
    Адрес:
    Москва
    Да. и фотки редких птиц, ну или редких моментов ))))

  17. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Здесь, на техническом форуме!? :) Пока можете на сайте посмотреть (в профиле). Но надеюсь, что к весне соберу дистанционку на 900мгц, тогда уж отправлюсь за трофеями.

  18. Born

    Born новичок

    Регистрация:
    11 июл 2013
    Сообщения:
    162
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Volgograd
    ну тогда loco в условиях болот и загаженный птицами)

  19. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Наверное ещё и замаскировать, может перекрасить придётся. Все эти технические предметы отпугивают птиц.

  20. Foto-birds

    Foto-birds новичок

    Регистрация:
    11 фев 2014
    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Екатеринбург
    Собрал дистанционную систему на основе Loco m900

    За основу этой системы была применена разработка автора идеи: Дистанционный контроль автофокуса

    Но в описанной выше системе применён обычный Wi-Fi с частотой 2,4 mhz. Эта частота не обеспечивает должной "пробивной способности" системы, поэтому я стал собирать свою дистанционку на основе точек доступа M900 работающих на частоте 900 mhz

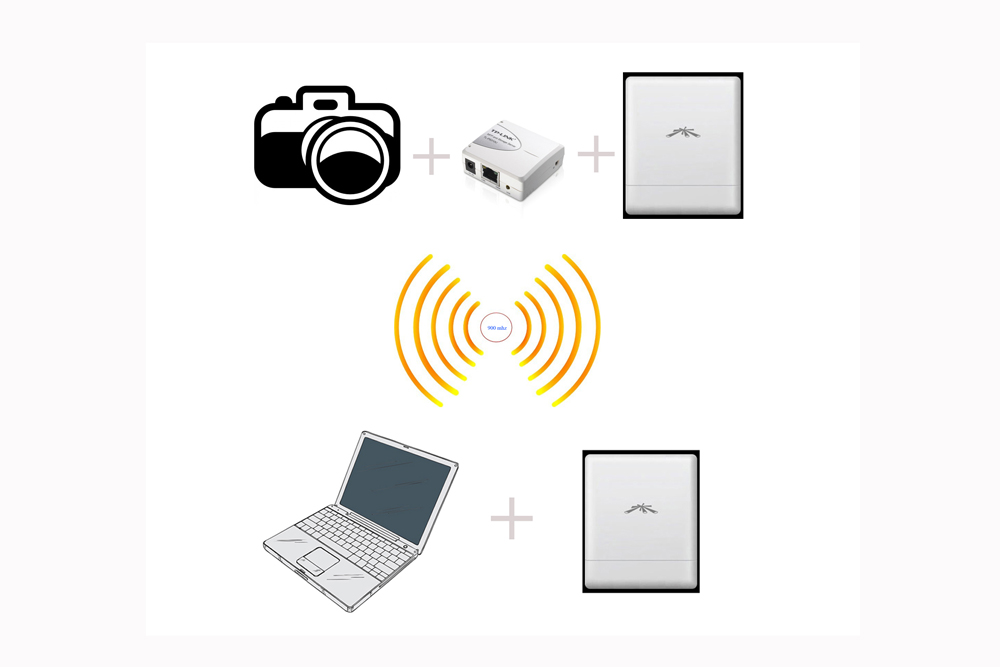

    Для установления радиосвязи между фотоаппаратом и точкой управления была реализована следующая схема: 1.jpg
    На схеме: фотоаппарат с подключенным по кабелю USB к принтсерверу TP-Link TL-PS310U и далее по кабелю витая пара к точке доступа. Сигнал по радиоволне передаётся на другую точку доступа которая уже подключена к компьютеру (ноутбуку). На компьютере с помощью специальной программы, в данном случае это Canon EOS Utility, возможно управление фотоаппаратом, настройка различных функций и запись видео. 2.jpg 3.jpg
    На фото: точка доступа Loco M900, одна замаскированная чехлом, чтобы не пугать снимаемых животных и птиц, вторая находится удалённо, в точке управления, маскировать её не обязательно
    Блок питания, в котором находится принтсервер, батарейка и регулятор напряжения:
    Фотоаппарат вместе с точкой доступа и блоком питания устанавливается в точке съёмки.

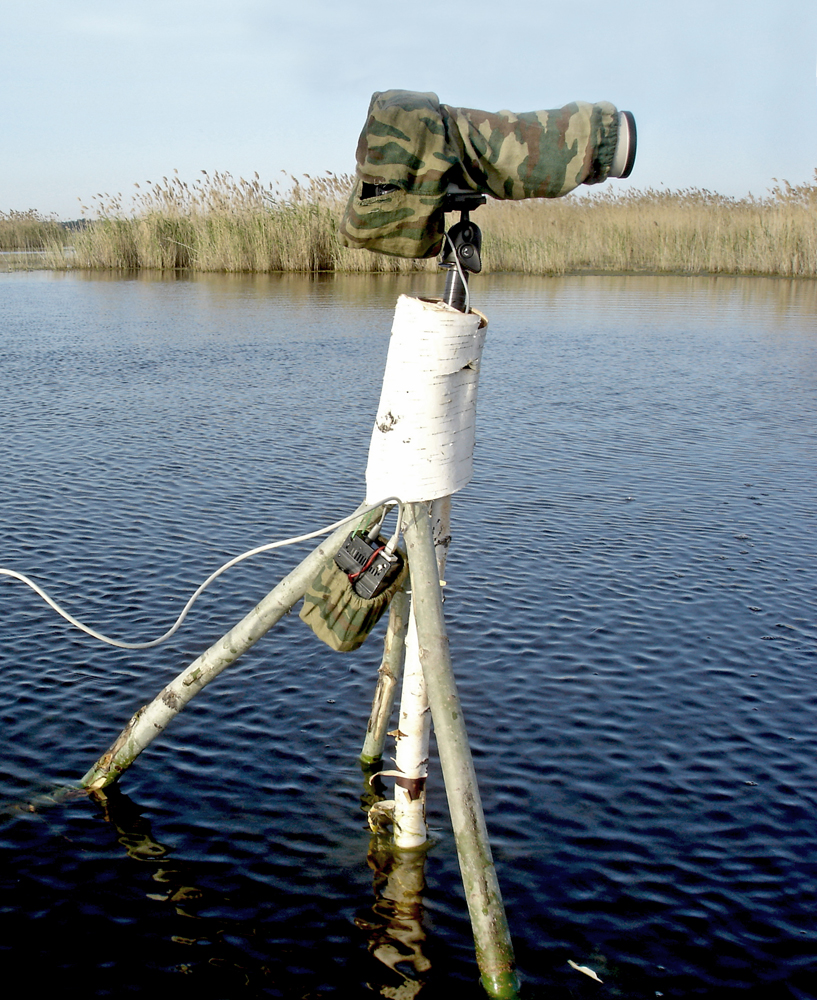

    Здесь на воде: 4.jpg 5.jpg
