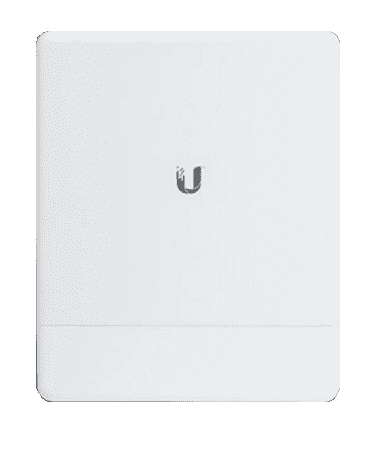

Точка доступа Ubiquiti NanoStation Loco M9 locoM9

NanoStation Loco M9предназначена для доставки трафика на расстояние порядка 5 км. В качестве передатчика устройство использует производительную радиочасть, мощностью 600 мВт. В корпус Loco M900 интегрирована новая панельная антенна с углом развертки равным 60°. Ubiquiti Loco M900 поддерживает технологию AirMax, настройка которой описана полностью на нашем сайте. Настраивается и управляется устройство через систему AirOS.


900 МГц

5+ км

150+ Мбит/с
В наличии
20434

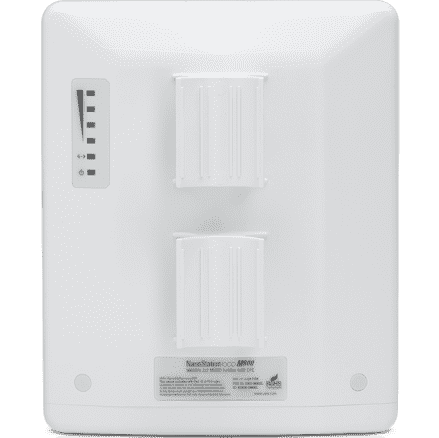

Точка доступа Ubiquiti NanoStation Loco M9

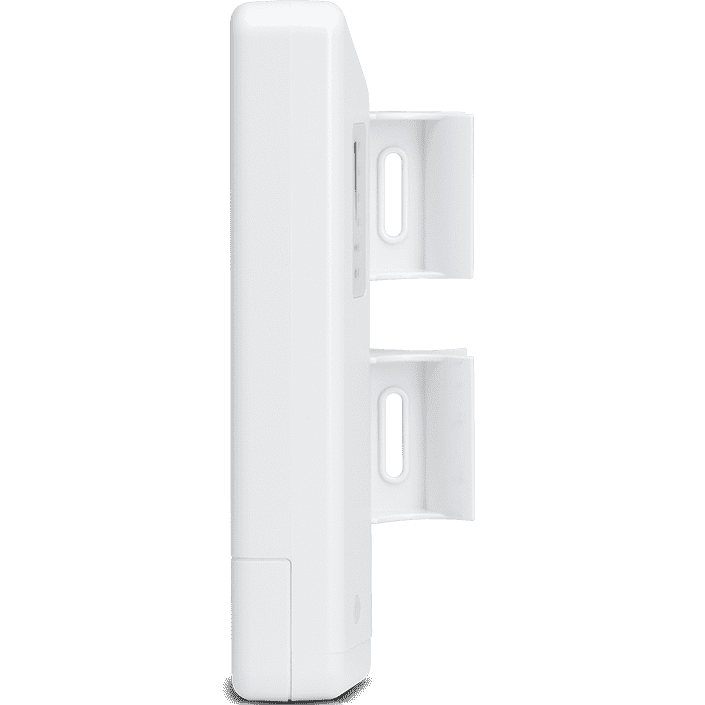

Точка доступа Ubiquiti NanoStation Loco M9

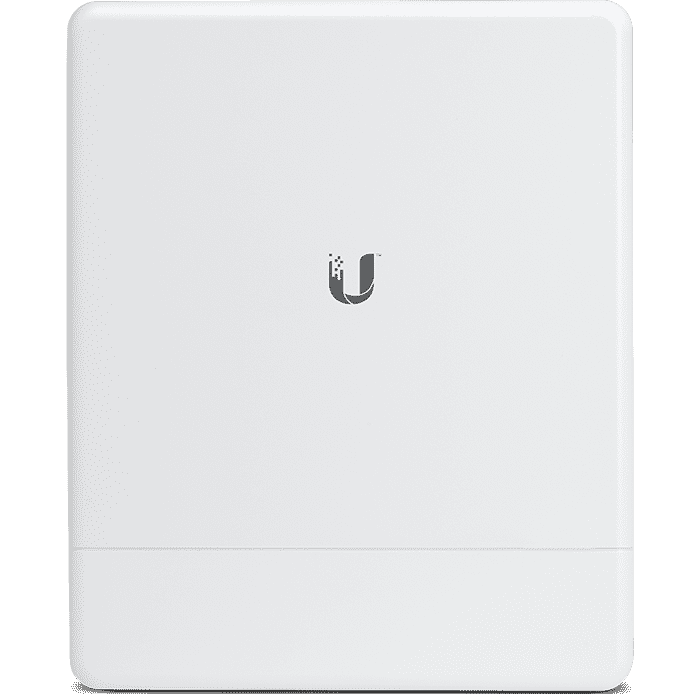

Точка доступа Ubiquiti NanoStation Loco M9
Точка доступа Ubiquiti NanoStation Loco M9
Точка доступа Ubiquiti NanoStation Loco M9
Сравнить модели
2.4 3 5 6 2.4 5 0.9   Частота, ГГц
10 10 13 15 2 5 5   Дальность до, км
26 25 27 27 23 23 28   Мощность, dBm±2
n n a a n a a   Стандарт Wi-Fi
10,4~11,2 12,4~13,7 14,6~16,1 14,6~16,1 7,4~8,2 12,4~13,2 8   Антенна, dBi
Перейти к полному сравнению

Всепогодная точка доступа WiFi Ubiquiti NanoStation Loco M9

Рейтинг 4.0 - 172 голосов

Всем широко известно, что распространение Wi-Fi-сигнала напрямую зависит от факта наличия прямой видимости между объектами. Волны на частотах 2.4Ghz, и, тем более, 5Ghz имеют хорошую проникающую способность, но небольшую амплитуду колебаний, следовательно, не способны преодолевать сколь бы то значимые препятствия.

Скачать прошивку (v6.1.4)
airOS6 (.bin)
Настройка
NanoStation
Сертификат для
NanoStation

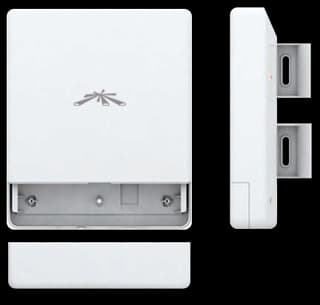

Всепогодная точка доступа WiFi Ubiquiti NanoStation Loco M900 вид порта

Однако часто возникают ситуации, когда задача беспроводного соединения стоит остро и актуально, являясь при этом сложной в реализации (частичное или полное отсутствие видимости). Примеров масса: условия больших городов, пересеченной местности, промышленных территорий и многие другие. Для таких целей уместно применять оборудование, работающее в более низких частотах.

Американская компания Ubiquiti Networks, выпускающая разнообразное оборудование для беспроводного доступа, также уделила этой проблеме свое внимание. В модельном ряду компании присутствует несколько устройств, работающих на частоте в 900Mhz и позволяющих по-новому взглянуть на реализацию беспроводных соединений в затрудненных рельефом или препятствиями условиях.

Одно из них – Loco M900. Получив великолепные отзывы критиков и специалистов, беспроводная точка доступа Loco M, выпускавшаяся в вариантах 2.4 и 5Ghz, увидела свет и на частоте 902-928Mhz. Инженеры слегка видоизменили устройство, как внешне, так и использовав различные технические решения, ставшие в этой ветке новыми.

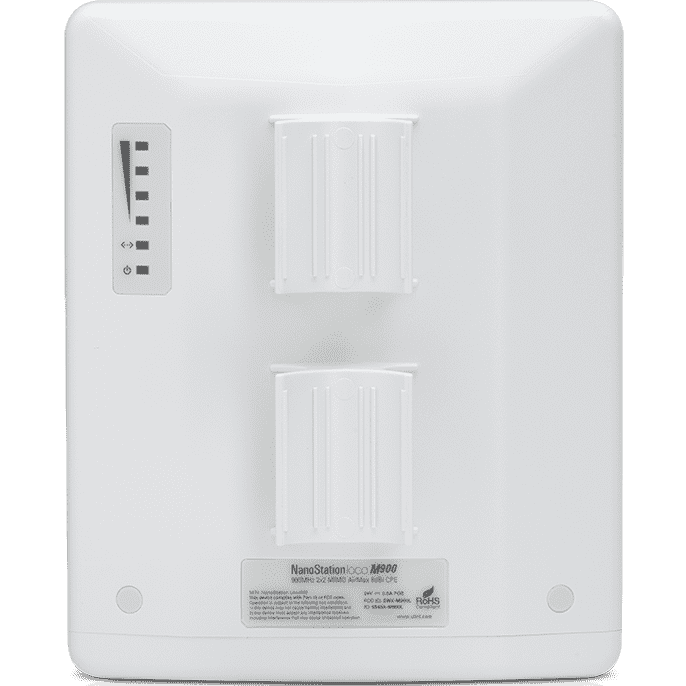

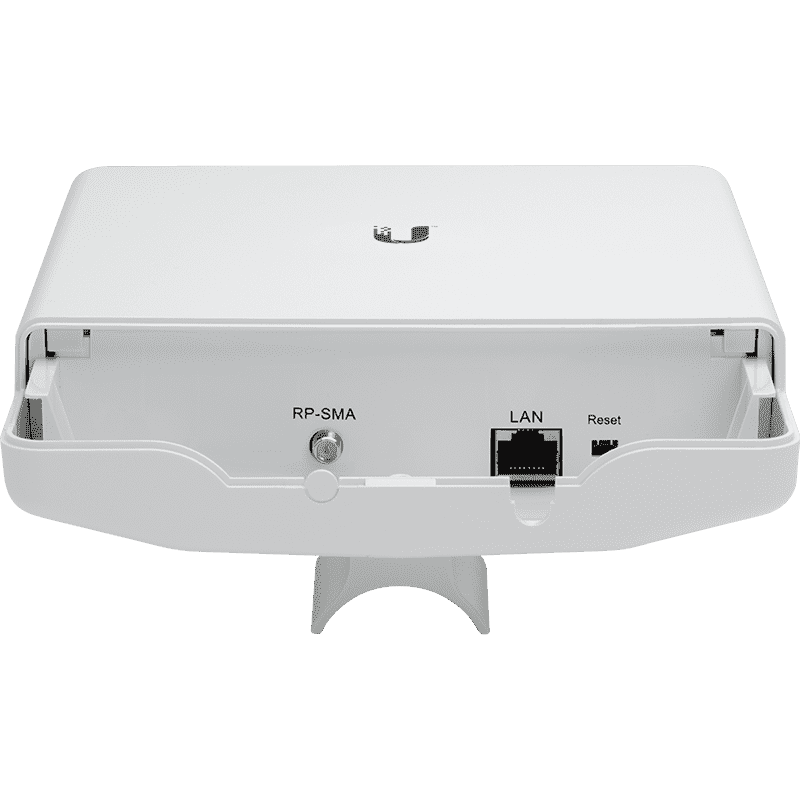

Всепогодная точка доступа WiFi Ubiquiti NanoStation Loco M900 вид порта

Loco M900 слегка «набрал» в весе, теперь начинка, облаченная во все тот же прочный пластиковый корпус, весит 900 граммов. Увеличились и размеры точки, она стала более широкой в сравнении с другими устройствами Loco M. Процессор типичный – Atheros MIPS 24KC с тактовой частотой 400Mhz, но присутствует уже 64 мегабайта оперативной памяти. Под крышкой мы снова найдем стандартный Ethernet-порт 10\100Mbps, а также разъем RP-SMA для подключения внешней антенны в случае надобности.

Таким портом ни Loco M, ни Nanostation M оснащены не были и довольствовались в любом случае лишь интегрированной в тело устройства антенной. Коэффициент усиления встроенной, к слову, 8dbi, а сектор составляет 60 градусов во всех плоскостях. Антенна поддерживает технологию MIMO 2x2, что позволяет создавать соединения на высокой скорости. Вкупе с более чем 600 милливаттами мощности встроенного передатчика, очень даже неплохо.

Точка доступа Ubiquiti NanoStation Loco M9 Точка доступа Ubiquiti NanoStation Loco M9 Точка доступа Ubiquiti NanoStation Loco M9 Точка доступа Ubiquiti NanoStation Loco M9

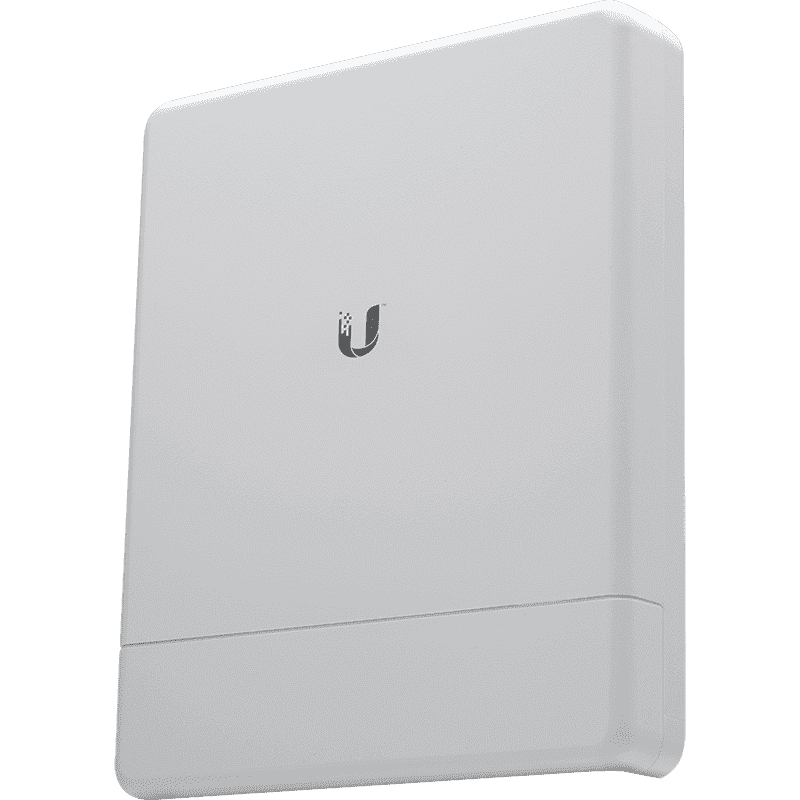

Точка доступа Ubiquiti NanoStation Loco M9

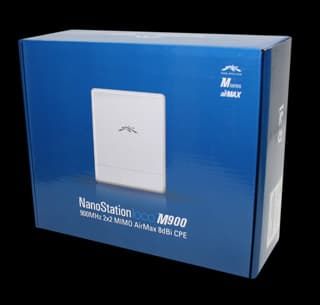

В коробке с Loco M900 царит свойственная Ubiquiti Networks простота и лаконичность – только точка доступа, PoE-инжектор для подключения к сети питания, пластмассовая стяжка и небольшая инструкция. Опционально производитель предлагает несколько видов универсальных креплений, позволяющих монтировать в том числе Loco M9 на трубу, стену или стекло. Управляется Loco M900 при помощи программного творения Ubiquiti Networks – Air OS, позволяющая реализовать уйму различных сценариев организации сети, поддерживает большое количество стандартов и протоколов и обладает встроенными утилитами, позволяющими осуществить мониторинг или отладку. Простота в настройке и дружественный интерфейс очень располагают к работе с Air OS. Операционную систему уже положительно оценили многие пользователи по всему миру.

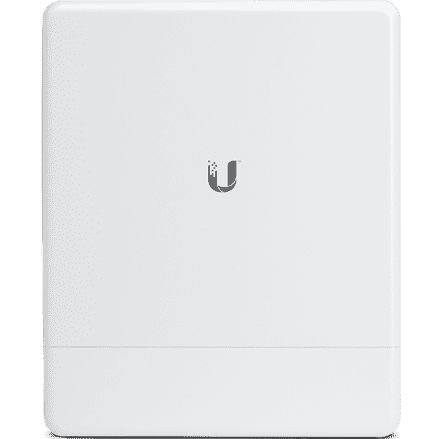

Точка доступа Ubiquiti NanoStation Loco M9

Остался только один извечный вопрос: «Что делать?». Где же найти применение Loco M900? Специфика излучения на частоте 900Mhz состоит в том, что подобные волны лучше преодолевают препятствия и преграды. Поэтому основная задача, которая ставится перед Loco M900, это организация беспроводных мостов или сетей с точкой доступа и Wi-Fi-клиентами при наличии сложных условий видимости. Поддержка MIMO даст прирост к прохождению сигнала и скорости канала. Таким образом, подключение удаленного объекта существенно упрощается. Также интересным вариант покажется и «беспроводным» провайдерам: угол в 60 градусов и низкая частота излучения помогут организовать небольшие сети в труднодоступных местах.

  • Технические характеристики Ubiquiti NanoStation Loco M900

  • ПроцессорAtheros MIPS 24KC, 400 МГц
    Оперативная память64 MB SDRAM, 8MB Flash
    Сетевой интерфейс1х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
    Сертификат соответствияFCC 15.247, IC, CE
    Ширина канала5/10/20/40 МГц
    Рабочий диапазон902-928 МГц (ISM)
    Мощность передатчика28dBm
    RX Чувствительность-96dBm + /-1 дБ
    АнтеннаВстроенная 2х2 MIMO с двойной поляризацией, усиление 8 dBi
    Зона покрытияДо 3 км (при минимальной ширине канала)
    TCP / IP Пропускнаядо 150 Мбит / с +
    Максимальная потребляемая мощность6.5 Вт
    Блок питания24 В, 0.5 А (12 Вт). Поставляется с инжектором
    Способ питанияPoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
    Испытания на вибрацииETSI300-019-1.4
    Влажностьот 5 до 95% (с конденсацией)
    Рабочая температураот -20 до +70 С
    Размеры164мм x 72мм x 199 мм
    Вес0,9 кг

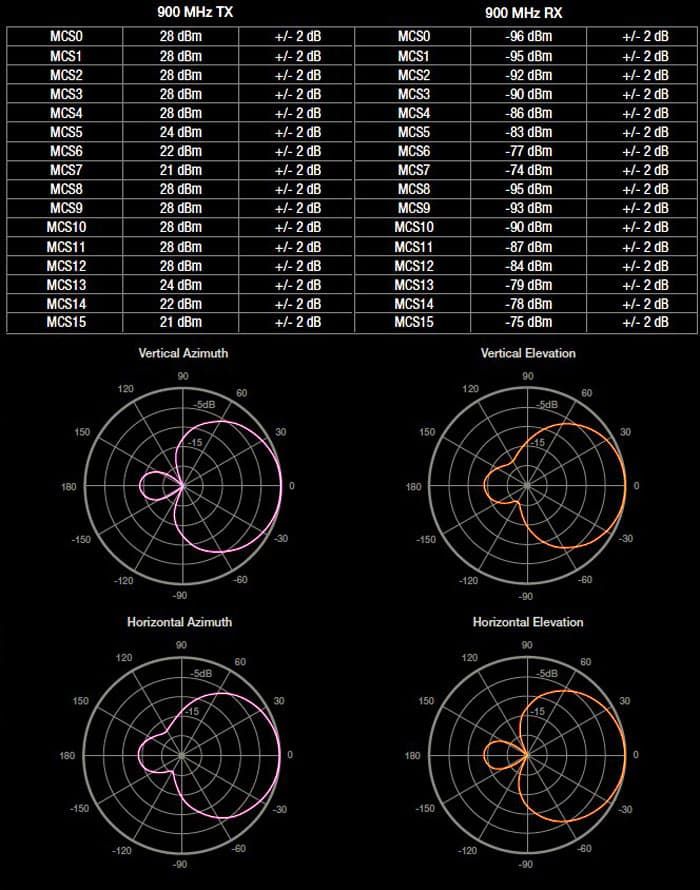

    Всепогодная точка доступа WiFi Ubiquiti NanoStation Loco M900 график направленности

    Настройка Ubiquiti NanoStation Loco M9

    Настройка NanoStation в режиме моста

      Перед началом описания настроек необходимо обновить прошивку до последней версии 5.3.3, которая по сравнению с предыдущими, была значительно доработана. Стоит отметить, что Ubiquiti Networks решила вынести в отдельный раздел настройку своей фирменной технологии AirMax, а также встроенный спектроанализатор AirView.

      Настройка NanoStation LocoM900 wifi точка доступа

      Несколько слов об AirMax и AirView.

      AirMax — это внутрифирменный протокол беспроводной передачи данных, разработанный компанией Ubiquiti Networks. Данный протокол оптимизирует работу в сети точка–многоточка.

      AirView — спектроанализатор на основе Loco2, который позволяет сканировать радиочастотный эфир.

      Настройка NanoStation LocoM900 wifi точка доступа <р2>Настройка NanoStation M5.
    1. Подключаем NanoStation M5 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).
    2. Далее в адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).
    3. Как только появится окно авторизации, вводим пароль и логин ubnt. После того как мы всё успешно сделали, попадаем в главное меню Main.
    4. Настройка NanoStation LocoM900 wifi точка доступа
    5. Поле Device name — имя нашего устройства.
    6. Wireless mode — здесь указано, в каком режиме устройство работает — Station или Acsses Point (клиент или точка доступа).
    7. SSID — имя сети.
    8. Security — используемое шифрование.
    9. Version — версия прошивки.
    10. Channel width — используемая ширина канала.
    11. Signal strength — уровень сигнала, принимаемый от точки доступа.
    12. AirMax — уровень качества соединения в режиме AirMax.
    13. Далее переходим на вкладку Wireless.
    14. Настройка NanoStation LocoM900 wifi точка доступа
    15. В поле Wireless Mode существует несколько режимов Access Point (точка доступа) и Station (абонентское устройство). Режим WDS означает объединение нескольких точек доступа в единую беспроводную сеть.
    16. В поле SSID можно указать название сети.
    17. Поле Country Code содержит список стран. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.
    18. Channel Width — это поле ширины канала, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.
    19. Параметр Channel shifting по умолчанию имеет значение Disabled, это поле мы не трогаем.
    20. Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа. Поэтому рекомендую всегда указывать определённый диапазон частот.
    21. Параметр Extension Channel включен по умолчанию только при использовании режимов Access Point или Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности
    22. Значение Frequency List позволяет сканировать определённый диапазон частот при поиске точек доступа.
    23. В поле Output Power — мощность передатчика.
    24. Поле Max Data Rate, Mbps позволяет задать фиксированную скорость передачи данных или выбрать режим Automatic.
    25. Поле Security позволяет обезопасить сеть от несанкционированного доступа. Советую вам выбрать самое безопасное шифрование WPA2-AES.
    26. Примечание: При режиме точки доступа в режиме WDS, шифрование WPA2-AES недоступно.

    Настраиваем второе устройство в режиме Клиента.

    1. Подключаем второе устройство, делаем ту же процедуру что и с первым устройством, пункты 1–3.
    2. Далее заходим на вкладку Network и меняем адрес хоста, к примеру, на 192.168.1.21.
    3. Настройка NanoStation LocoM900 wifi точка доступа
    4. На сохранение адреса потребуется некоторое время, после чего устройство перезагрузится и мы вводим в браузере уже нами указанный IP-адрес.
    5. В поле Wireless Mode должен стоять режим Station.
    6. Настройка NanoStation LocoM900 wifi точка доступа
    7. В итоге, ищем нашу точку доступа. Чтобы это сделать нужно нажать на кнопку Select, где в дополнительном окне должна появиться наша точка доступа.
    8. Настройка NanoStation LocoM900 wifi точка доступа
    9. Напротив нашей точки доступа ставим галочку, копируем её MAC-адрес в поле Lock to AP MAC, далее нужно нажать на кнопку Change, а затем Apply для сохранения изменений.
    10. Если мы всё правильно сделали, точка доступа запросит пароль шифрования.
    11. Далее заходим на вкладку Advanced. Настройка NanoStation LocoM900 wifi точка доступа
    12. Здесь нас интересует параметр Distance, данное значение мы выставляем в зависимости расстояния до точки доступа.
    13. Значение ACK Timeout выставляется автоматически, не рекомендуется его менять.
    14. Галочка Auto Adjust означает автоконфигурирование параметра ACK Timeout.
