Беспроводные точки доступа Ubiquiti LTU

Ubiquiti LTU. Обзор линейки точек доступа.

Как известно Ubiquiti – компания, которая стремится одной из первых внедрять все самые новые технологии, создающиеся в области сетевого оборудования. Особенно это касается беспроводных точек доступа и вообще всего, что связанно с цифровой радиоретрансляцией данных.

Здесь инженерами Ubiquiti наработан колоссальный опыт, базирующийся на создании собственных серий оборудования, таких как UniFi или AirMax. Последняя аббревиатура, кстати, является не только названием отдельной линейки уличных провайдерских устройств для развертывания ptp и ptmp линков, но и прежде всего уникальным запатентованным протоколом, который использует технологию TDMA поллинга. В отличии от стандартного WiFi TDMA позволяет избежать так называемой проблемы «скрытого узла», неизбежно возникающей при использовании обычного WiFi на больших площадях вне помещений.

Суть данной проблемы заключается в особенности схемы CSMA-CA,которая применена в WiFi и требует нахождения как базовой станции, так и всех абонентов в зоне взаимной слышимости. А на больших удалениях при использовании вне помещений это возможно далеко не всегда. В итоге, несколько абонентов пытаются одновременно отправить данные базовой станции данные вызывая ошибки передачи пакетов или «коллизии» , как принято называть их у специалистов. Именно эта проблема и была решена инженерами компании в серии устройств AirMax с использованием TDMA поллинга, где каждому абоненту для отправки данных базовой станцией выделялся индивидуальный тайм-слот.

Однако, на лаврах прошлых успехов в сфере IT индустрии почивать нельзя. И потому разработчики подготовили принципиально новую линейку оборудования Ubiquiti LTU, которая предназначена для использования провайдерами при развертывании WISP сетей на открытых пространствах.

В чем ее особенности? Главная особенность использование принципиально нового протокола передачи данных, с отдельным чипом, который не имеет ничего общего с прежними решениями, имеющими в своей базе так или иначе стандарты 802.11, с различными аппаратными настройками.

Высочайшая эффективность

Спектральная эффективность точек доступа Ubiquiti LTU достигает 21бит\гц, что значительно больше по сравнению с решениями на базе AirMax\AirMax AC, показатели которых составляли 8 бит\гц Производительность чипов новых устройств позволяет обрабатывать до 2 миллионов пакетов в секунду, а порог поддерживаемых модуляций достиг 4096 qam! Правда, в настоящий момент доступно использование лишь 1024 qam, но реализовать новые технические возможности разработчики обещают в самое ближайшее время, с ближайшими обновлениями.

На момент публикации данного материала в серию входят всего 5 устройств, а именно:

• Rocket LTU

• LTU Lite

• LTU Pro

• LTU OMT KIT

• AF-5XHD

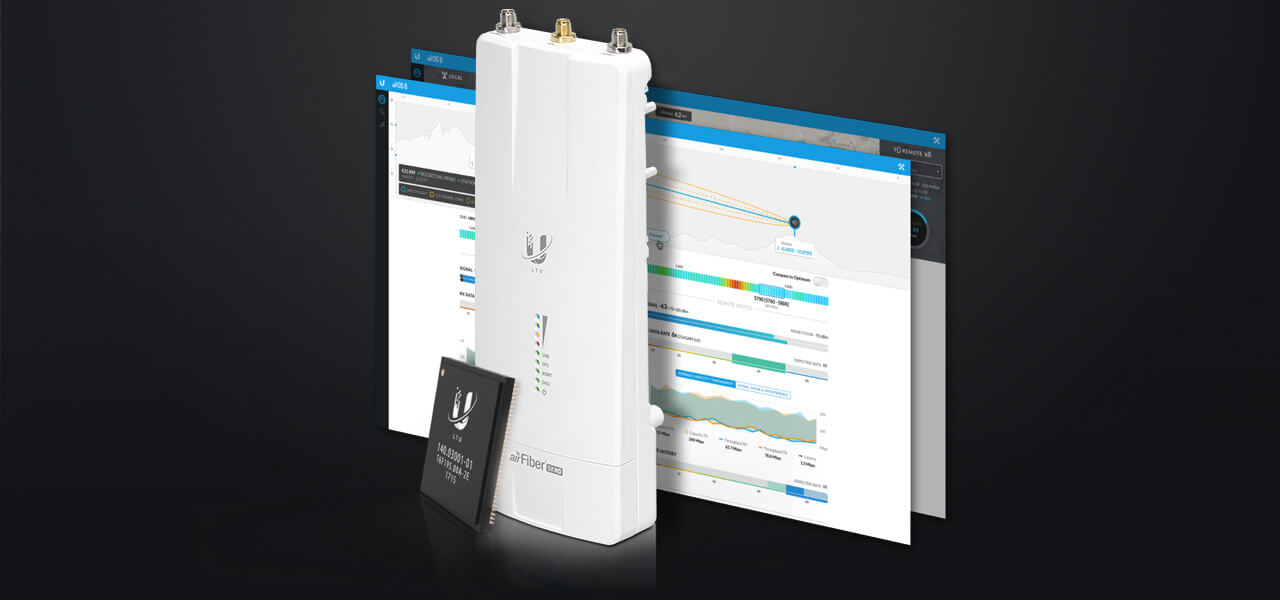

Точки доступа Ubquiti LTU имеют родство с AirFiber 5X HD, последняя даже может подключаться к сетям на основе Rocket LTU, но так как поддерживает лишь режим моста, то исключительно в качестве абонентского оборудования, что в данном случае будет избыточно, потому о этой модели мы не будем много рассказывать, да и обзор данного устройства уже есть на страницах нашего сайта.

Итак, рассмотрим каждую модель чуть подробнее, дабы понять в какой ситуации и какую модель Ubiquiti LTU купить.

Модельный ряд – точки доступа Ubiquiti LTU

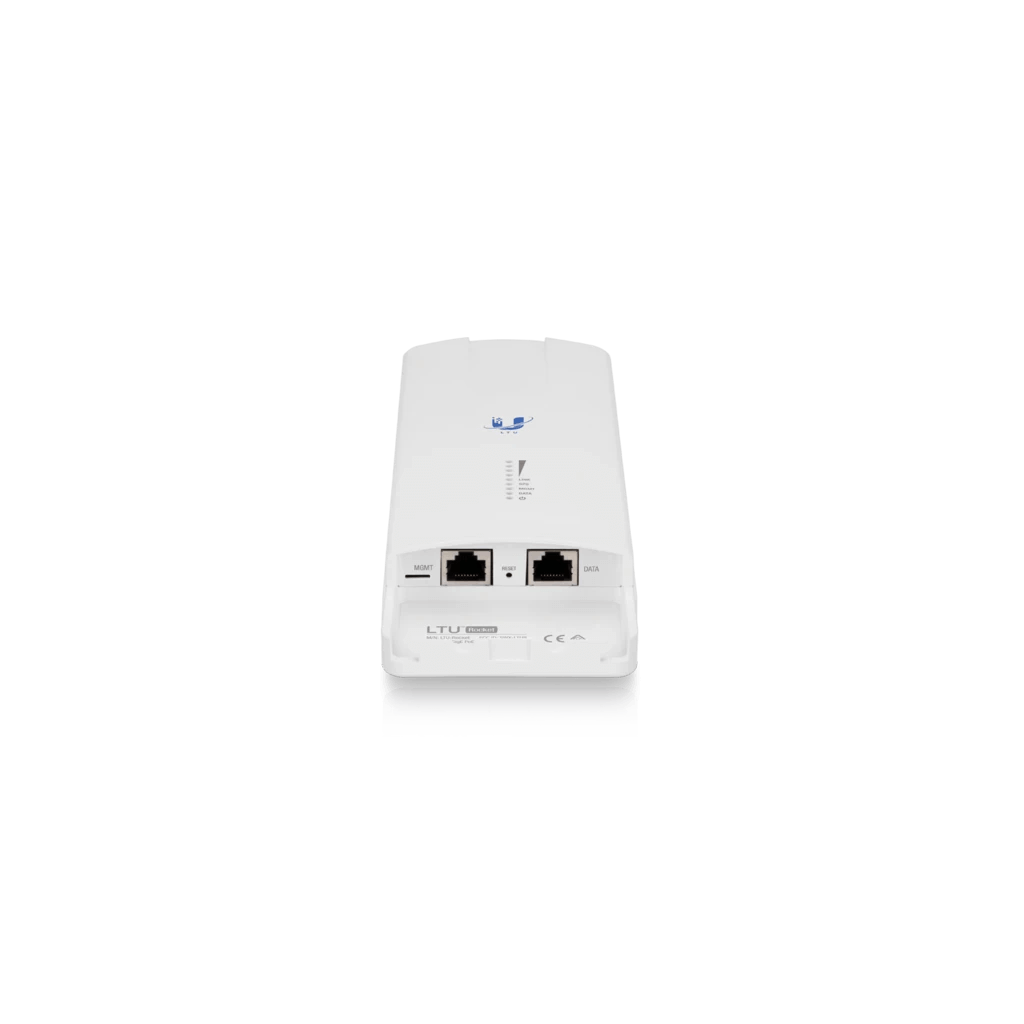

Rocket LTU

Rocket LTU – модель предназначенная непосредственно для развертывания базовых станций PTMP. Точка доступа не имеет интегрированных антенн, и требует подключения внешних через высокочастотные разъемы RP-SMA, подобно другим продуктам серии Rocket. F

В зависимости от того, какой топологии планируется сеть, следует подбирать и антенну. Подходят любые модели AirMax Sector/Air Max Omni и рассчитанные на частоту 5 Ггц, Радиомодуль имеет максимальную мощность в 29 DBM. Пропускная способность достигает значения в 675 мбит/Сек. Питание осуществляется по схеме PoE, традиционно, при этом энергопотребление не превышает 15 ватт. Корпус модели имеет влагозащиту соответствующую стандарту IP 67, что позволяет использовать ее на вышках связи, крышах зданий и других подобных местах. Диапазон допустимых эксплуатационных температур составляет от – 40 + 55 градусов.

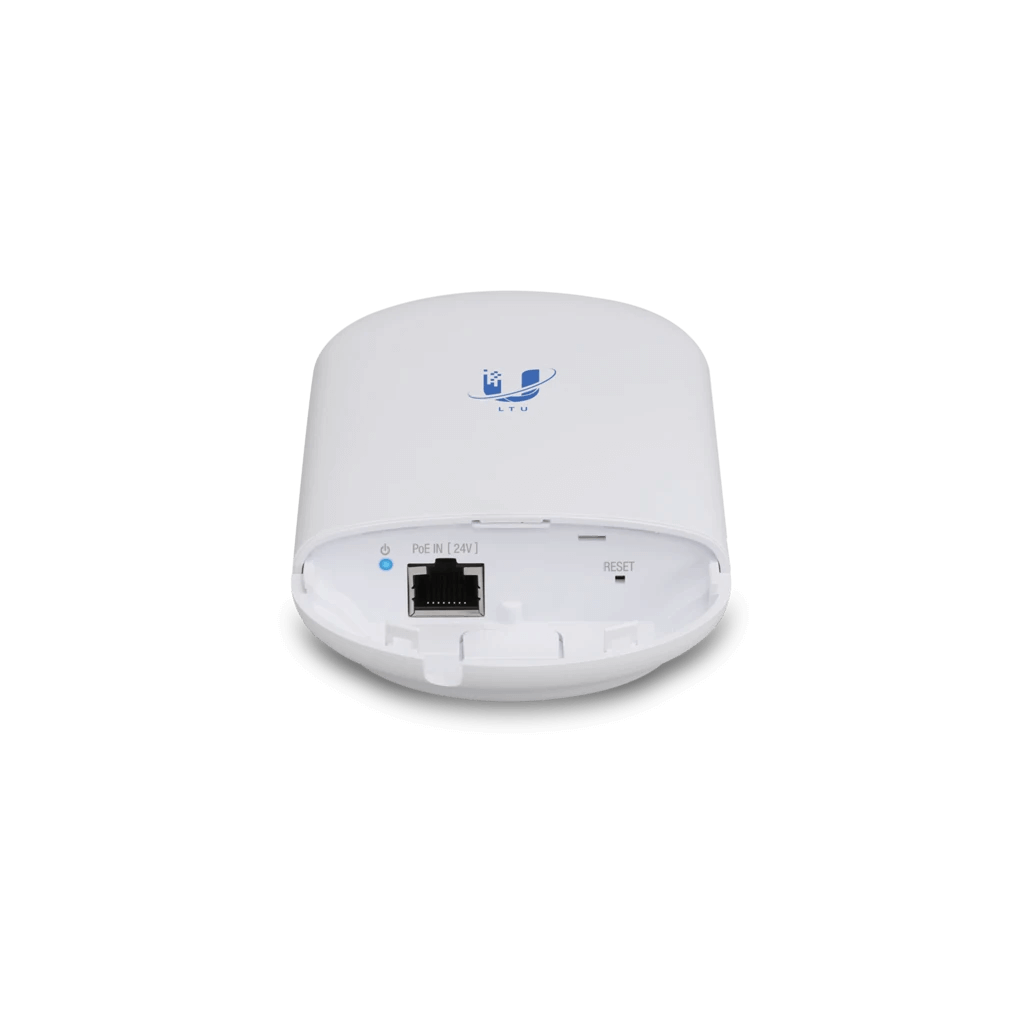

LTU Lite

LTU Lite - одна из самых простых моделей новой линейки. Устройство является CPE клиентом, и предназначено для подключения к базовым станциям на основе Rocket LTU. Внешний вид модели практически полностью идентичен NanoStation AC Loco, что, впрочем, вполне логична, учитывая идентичное назначение.

Мощность интегрированного радиомодуля составляет 22 dbm, при коэффициенте усиления штатной панельной антенны в 13 DBI (кстати, весьма неплохой показатель для клиентского устройства с размерами всего лишь 153 x 84 x 39.5 mm). Питание LTU Lite организованно по схеме Passive Poe 24, корпус модели, естественно, всепогодный и позволяет эксплуатировать беспроводную точку доступа вне помещений. Максимальная дистанция подключения составляет примерно 10 километров.

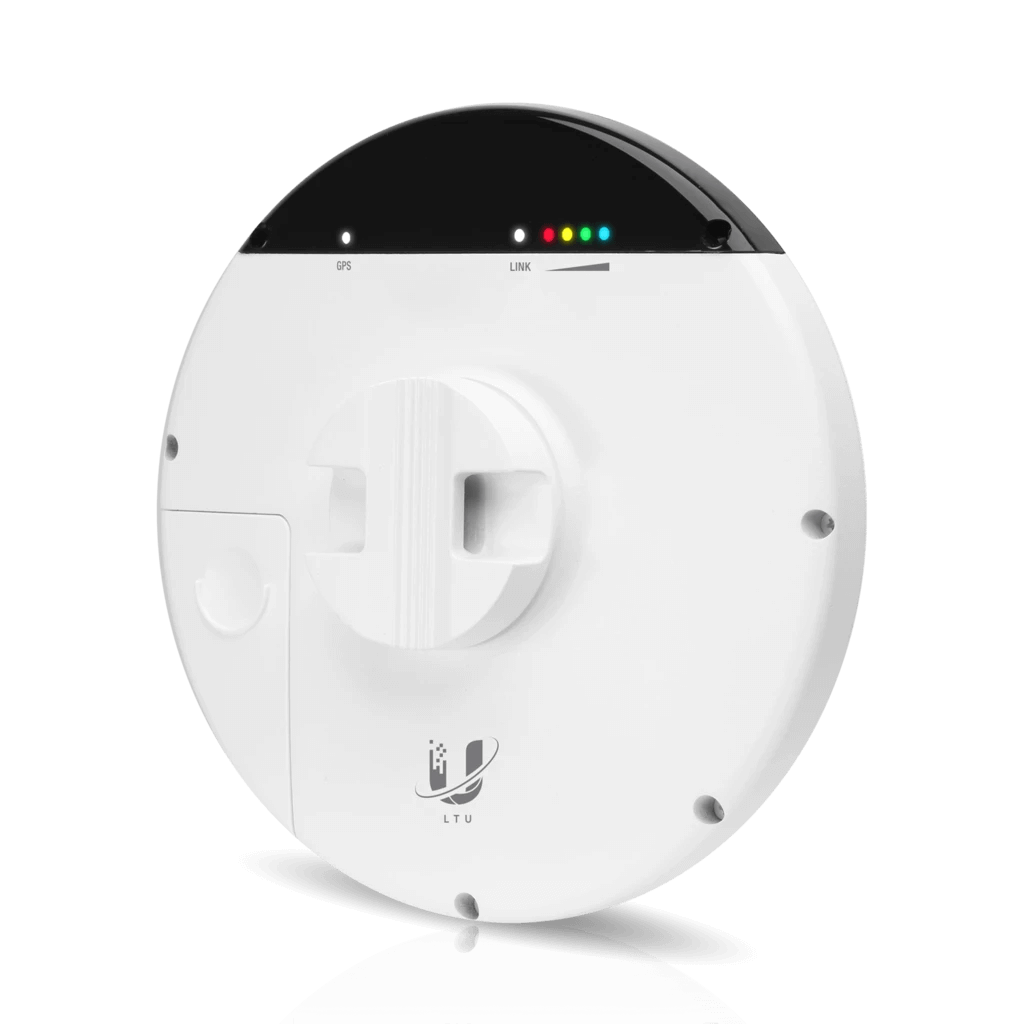

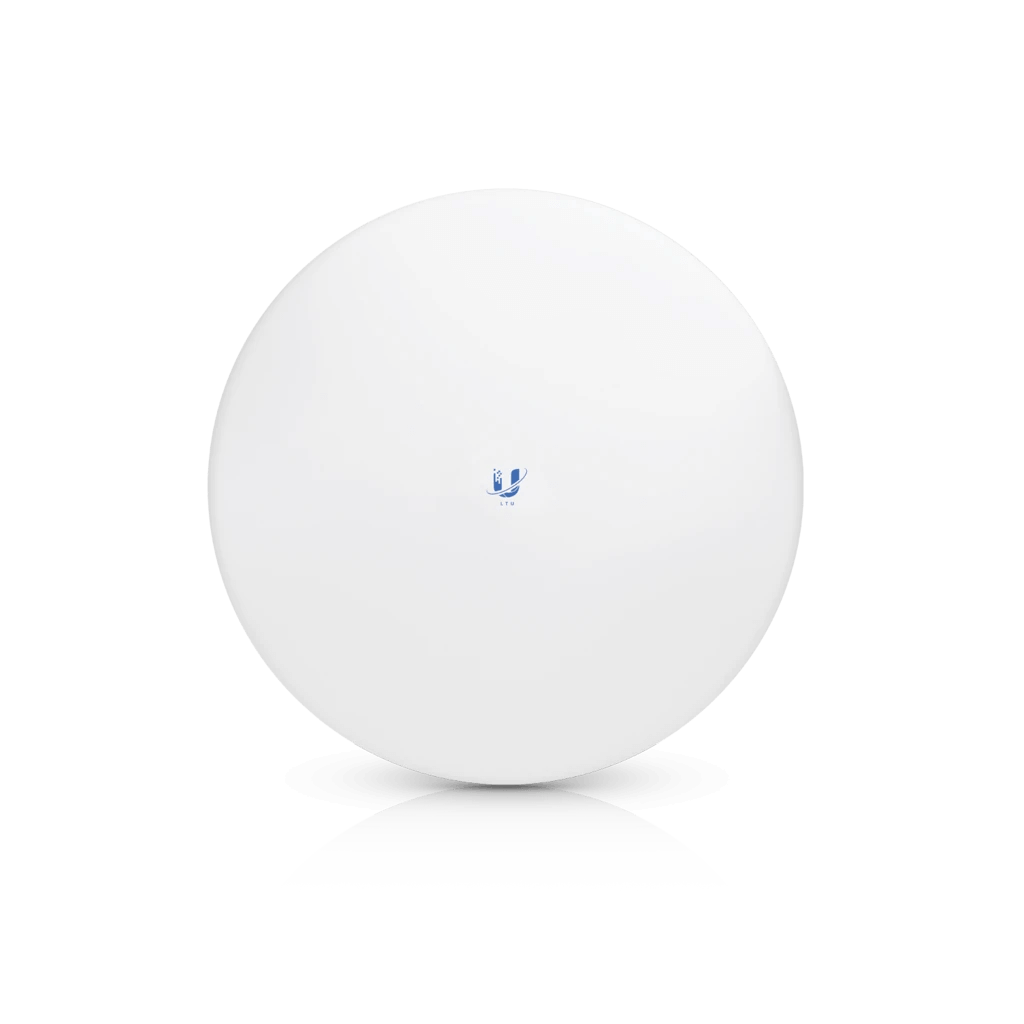

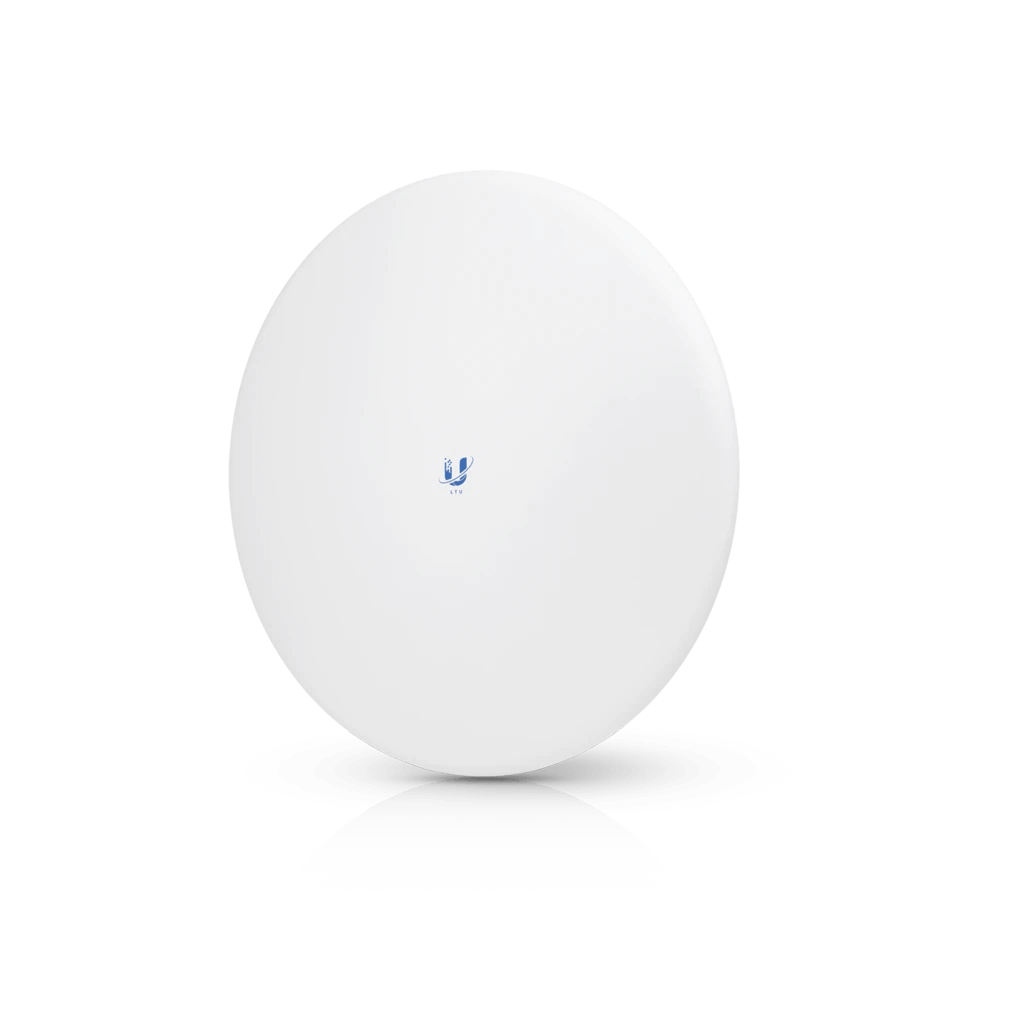

Ltu Pro

Ltu Pro – модель предназначенная для соединения с базовыми станциями на большом удалении. Модель отличается параболической антенной с диаметром 316 отражателя в 316 мм и коэффициентом усиления 24 dbi, которая формируя узкий радиолуч позволяет осуществлять подключение на дистанциях до 25 километров. Мощность радиомодуля при этом составляет 22 dbm.

Как и у других моделей серии имеется влагозащита корпуса. Питание организовано тоже стандартно, через гигабитный Ethernet порт по схеме 24V Passive PoE.

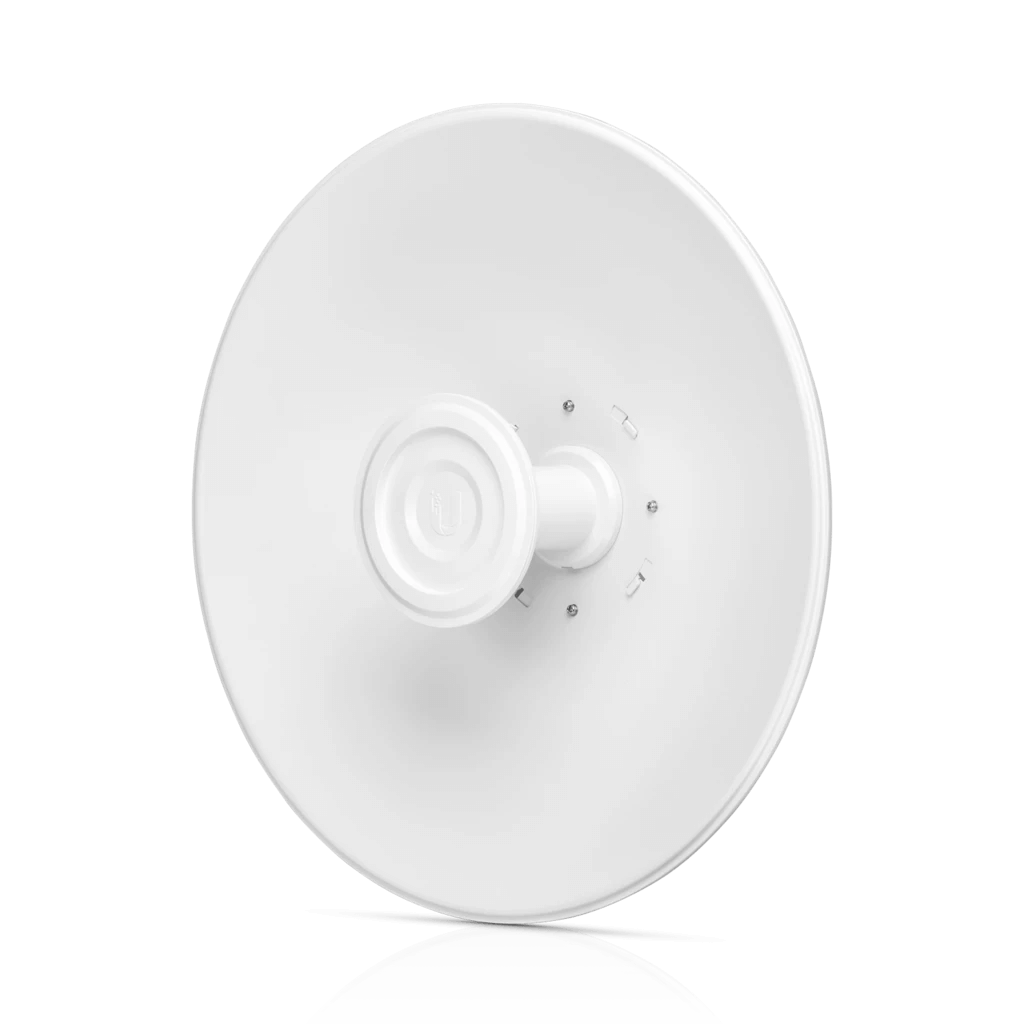

Ltu OMT KIT

Ltu OMT KIT подойдет для подключения при максимальном удалении. Устройство имеет высокоэффективную узконаправленную антенну, коэффициент усиления которой достигает значения в 27 dbi. Данная модель можно использовать на дистанциях в 30 километров и более, именно в таких случаях оправданно ее применение.

Однако, не следует забывать что далеко не все зависит от коэффициента усиления и мощности, на связь сильно влияют такие факторы как зашумленность радиоэфира, а в диапазоне 5 Ггц имеет значение даже такой фактор как атмосферные осадки.

Завершая наш экскурс по новой системе Ubiquiti LTU, хочется отметить, что модельный ряд данной линейки будет постоянно расширятся. Мы явно увидим решения в виде маломощных универсальных устройств, которые подобно NanoStation смогут работать в самых разных режимах – от моста и до базовой станции, а также другие варианты точек доступа LTU, основанные на новом чипе. Таким образом, перечень оборудования приведенный в данной статье не исчерпывающий, актуальные модели с описаниями вы можете всегда просмотреть в каталоге выше.
